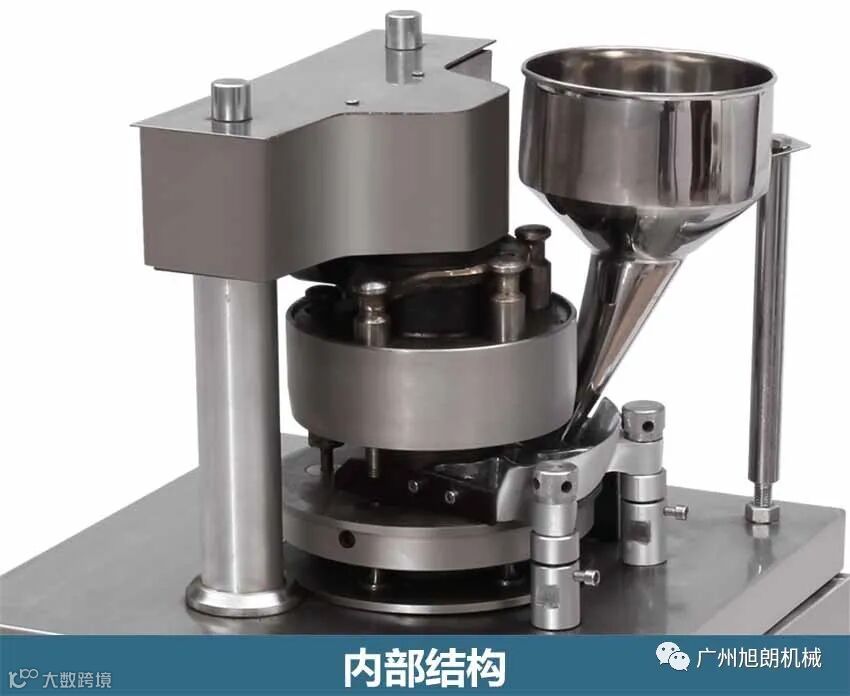

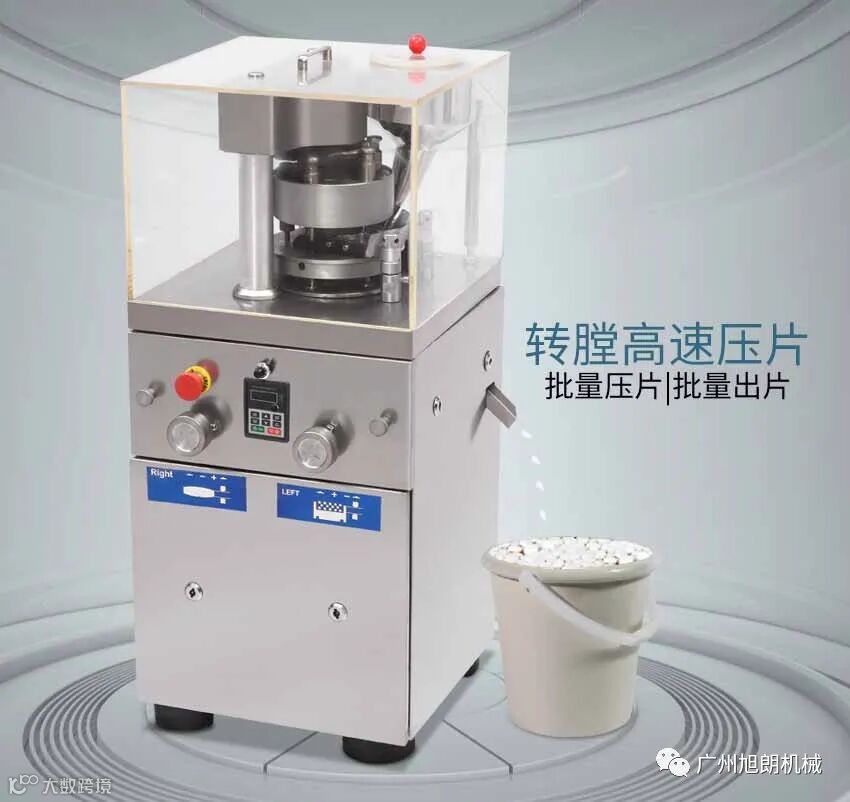

旋转式压片机有XYP-5、XYP-7、XYP-9三种规格，分别配有5、7、9副冲模，每副冲模由上冲、中模、下冲三个部件组成。其中，上冲和下冲的结构相似，冲头直径也相等，上、下冲的冲头和中模的模孔相配合，可以在中模孔中自由上下滑动。旋转式压片机的冲模是怎么安装的呢？冲模安装前，需先拆卸料斗、加粉器、加料器等零部件，并将各副冲模擦拭干净，按如下步骤进行安装：
1、中模装置
将转台上中模紧固螺钉旋出转台外围1毫米左右，注意与吸粉嘴等部件不要相碰，中模装入与螺钉的头部不要相碰，中模装置较紧，放置时要平稳，可用手锤轻轻敲打将中模从上冲孔穿入，中模进入模孔后，其平面不高出转台平面即为合格，随后将螺钉旋紧固牢。
2、上冲装置
将上导轨盘缺口处的嵌舌拆下，中杆的尾部涂些植物油后逐渐插入孔内，再慢慢旋转冲杆，检验头部进入中模上下及转动是否灵活，无卡阻现象即为合格，再转动手轮至冲杆颈部接触平行轨，全部安装妥善后将嵌舌装上。
3、下冲装置
拉开主体上的小门，由主体的圆孔装上上冲，其装置方法与上冲装置相同，装妥后须将圆片盖平。
冲模全部套件安装完毕后，将拆下的零部件归置原位，开启电机，使其空转2-3分钟，若平稳运行无异常情况即可投入生产。以上就是旋转式压片机冲模部件的规范化安装步骤，用户在进行冲模安装时可参考进行。
