板式换热器 Plate heat exchanger
板式换热器概述
板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。

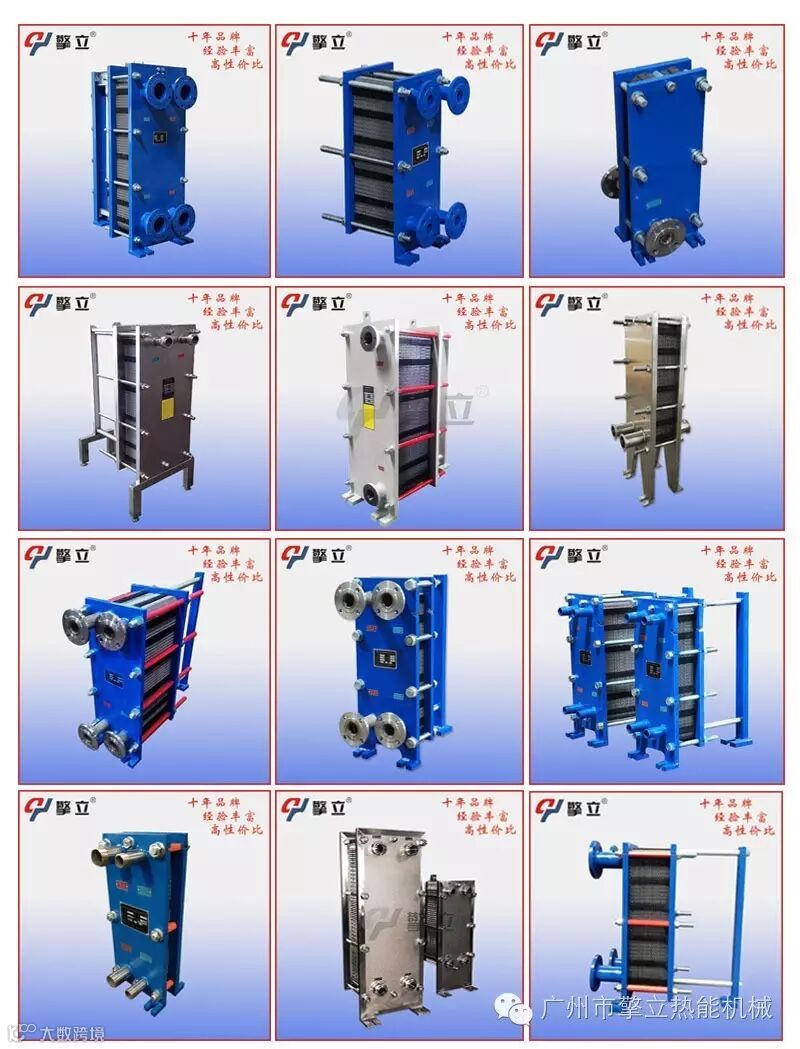

板式换热器结构
板式换热器用螺杆和螺栓锁紧，可手动调节，便于现场拆卸和修复。

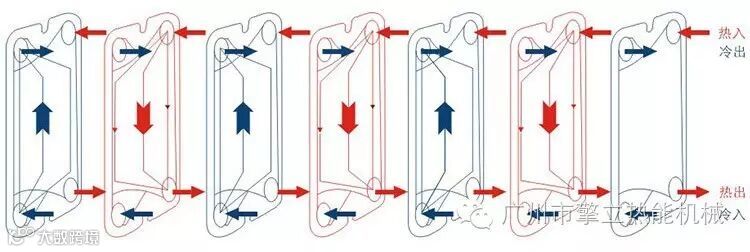

板式换热器原理

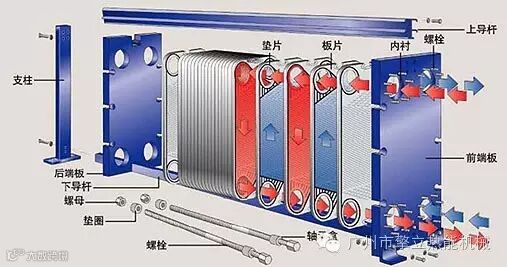

板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,构造包括垫片、压紧板（活动端板、固定端板）和框架（上、下导杆，前支柱）组成，板片之间由密封垫片进行密封并导流,分隔出冷/热两个流体通道,冷/热换热介质分别在各自通道流过,与相隔的板片进行热量交换，以达到用户所需温度。
每块板片四角都有开孔，组装成板束后形成流体的分配管和汇集管，冷/热介质热量交换后，从各自的汇集管回流后循环用。
换热原理：间壁式传热。

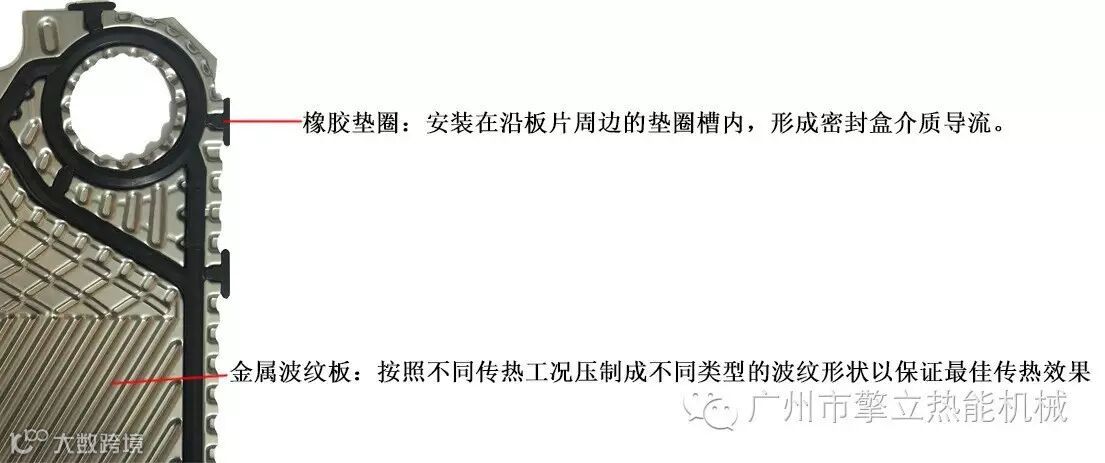

板片与胶垫

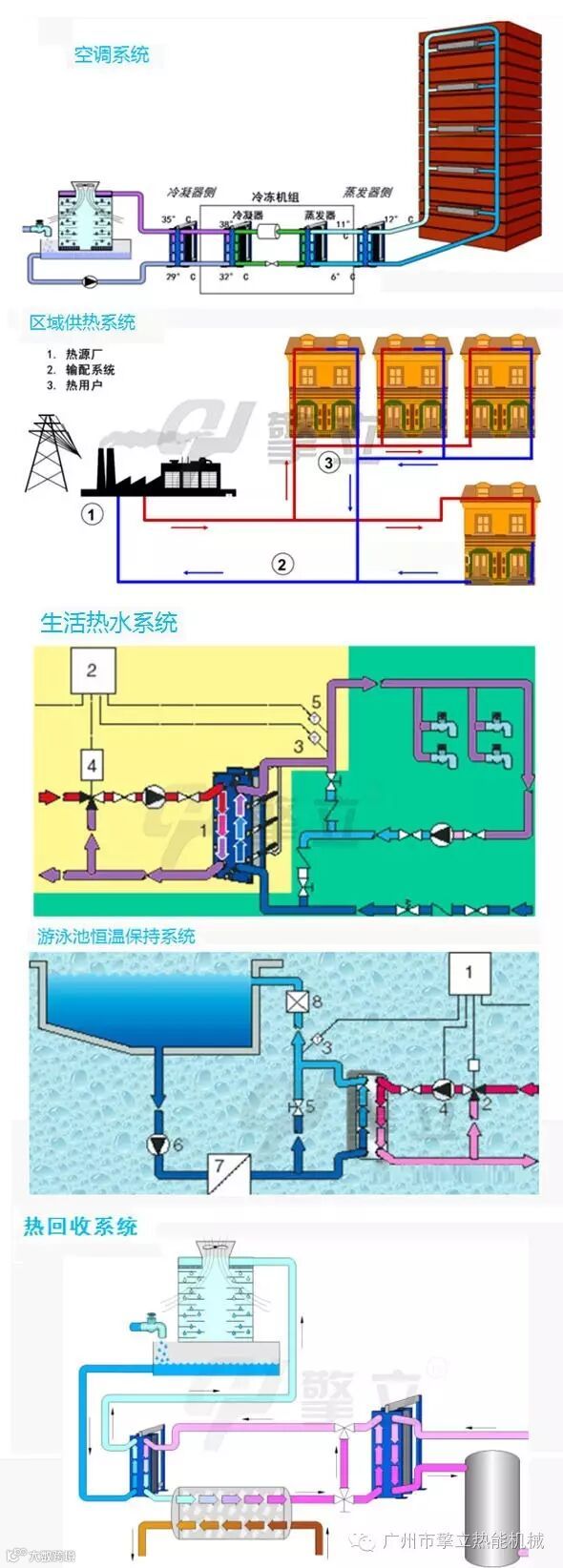

板式换热器应用

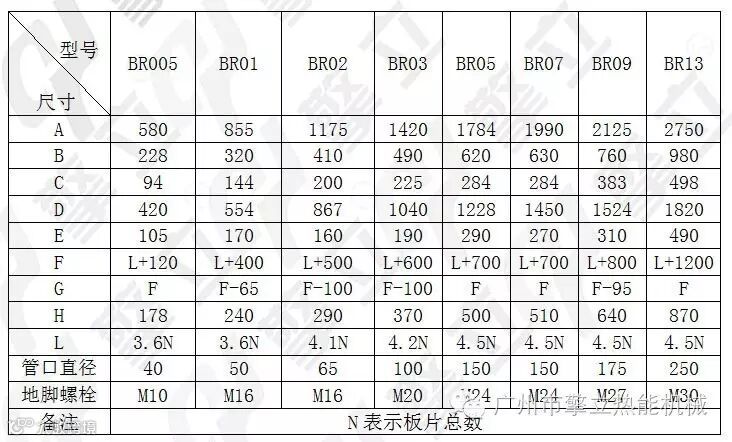

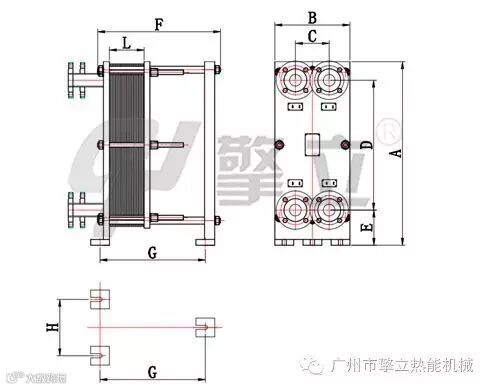

板式换热器规格

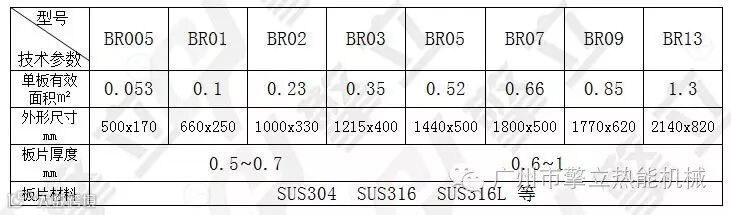

板式换热器的设计参数
1、板片：
板式换热器板片材料有不锈钢304、不锈钢316、不锈钢316L等；
2、胶垫：
胶垫的材料有三元乙丙、氟橡胶、硅橡胶、丁腈橡胶等；
（1）三元乙丙：适用于各类稀浓度的无机酸（30%以下的硫酸、盐酸、硝酸、碳酸等；）；无机碱；各类浓度的无机氟化物；有机胺类化合物；漂白液、消毒液；醇、醛、酮等化学溶剂；食品、水蒸气、大气、臭氧等；使用温度：-20℃~135℃。
（2）氟橡胶：适用于浓硫酸和65℃以下的硝酸；各种浓度的盐酸；各种氧化剂；各种酸性电镀液；各种浓度的烧碱、纯碱；极性溶剂和醇类；高温下的非极性矿物油（汽油、柴油、润滑油等）;使用温度：-20℃~135℃。
（3）硅橡胶：适用于抗低温、耐干热的介质；使用温度：-65℃~230℃。
（4）丁腈橡胶：适用于矿物油、润滑油、燃烧油、各种烃类、醛类、食物、油脂、热空气、水等介质；使用温度：-20℃~135℃。
＞＞＞还想了解更多？请点击“阅读原文”，看看《板式换热器的清洗方法》
