擎立案例 | 表冷式节能器在NMP回收中的应用

擎立案例 | 表冷式节能器在NMP回收中的应用 广州擎立换热器厂
2023-07-24
0
导读:擎立表冷式节能器是在传统节能器的基础上,用表冷器的串片结构形式,增加换热效果来实现更极限换热温差,更好的换热效果,广泛应用在低温降温冷凝、VOCs,NMP回收工况.

点击
蓝字关注△ 回复数字 “2” 获取产品信息大全!

1

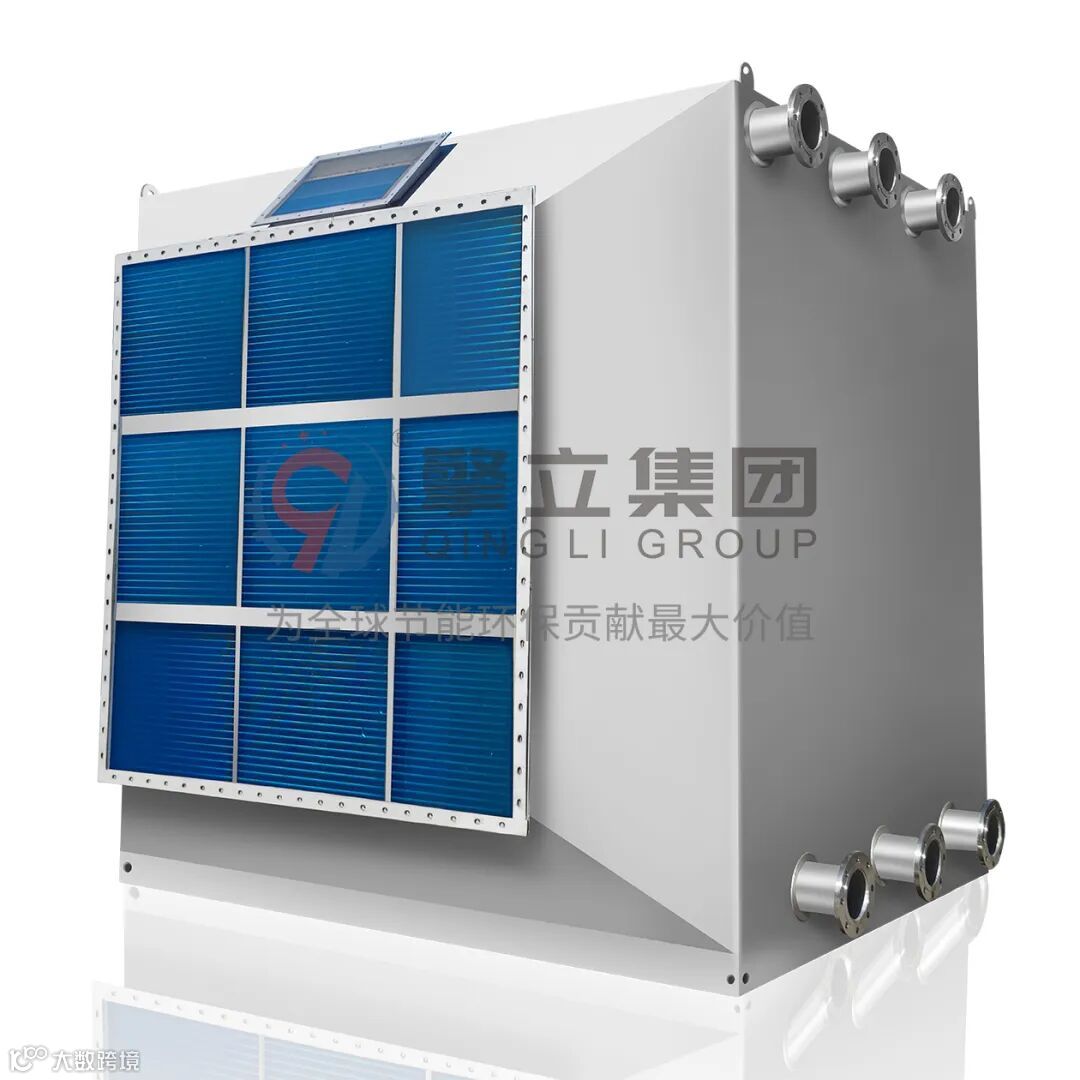

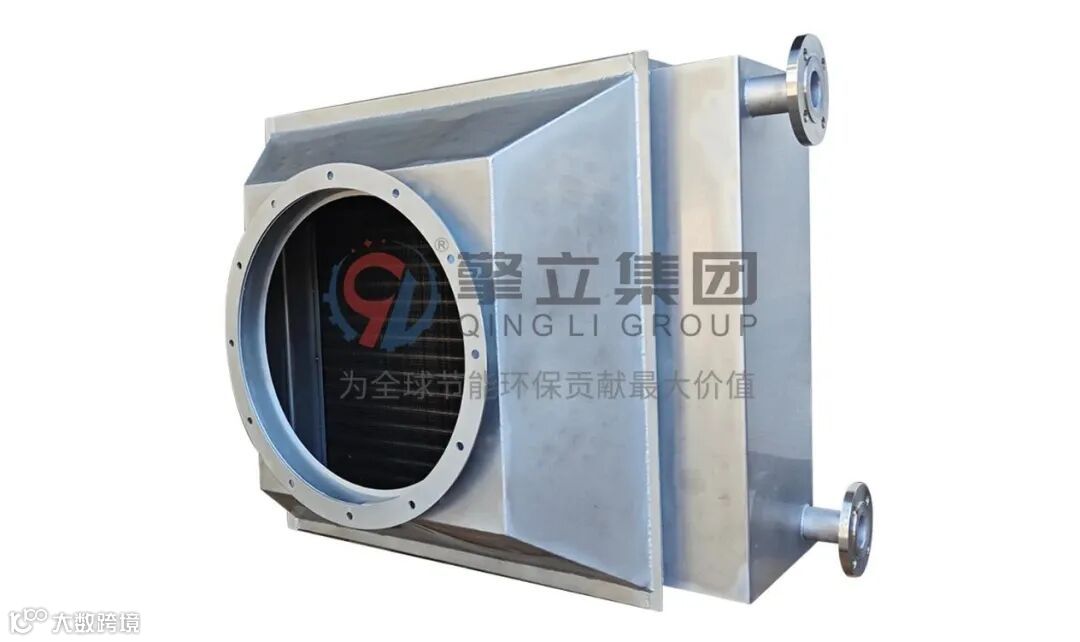

表冷式节能器

擎立表冷式节能器是在传统节能器的基础上,用表冷器的串片结构形式,增加换热效果来实现更极限换热温差,更好的换热效果,广泛应用在低温降温冷凝、VOCs,NMP回收,可根据实际工艺选择管路材质,铜管/304 316L不锈钢,翅片也可选择亲水铝翅片/304不锈钢翅片。

2


涂布废气NMP回收应用

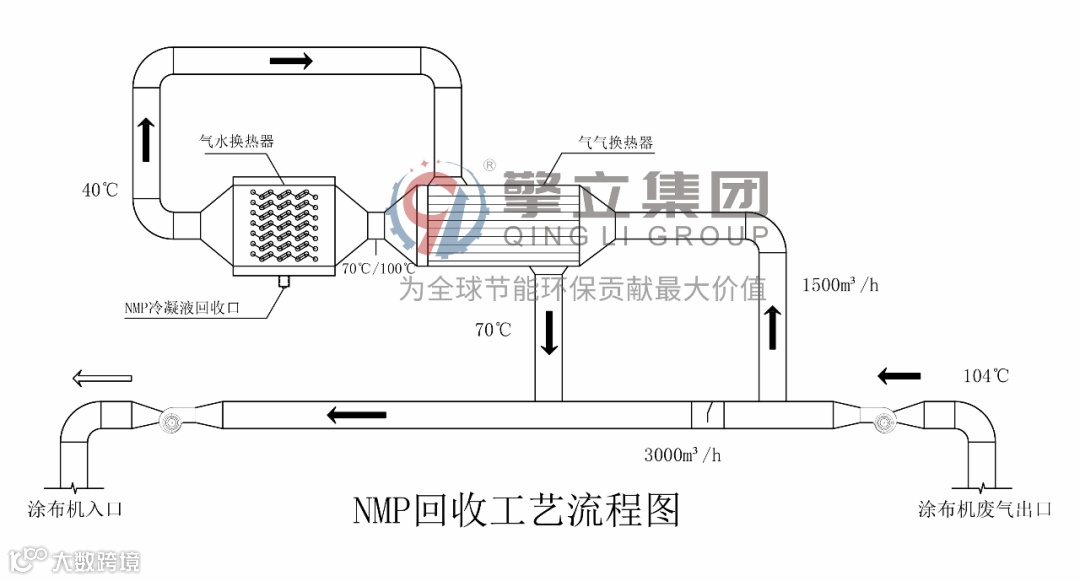

案例工况:含NMP的废气流量为1500m³/h;经过气-气换热器从104℃降至70℃;经擎立表冷式节能器(气-水换热)后温度降至40℃,采用30℃左右冷却塔水源,当NMP废气温度下降至60℃以下时废气饱和开始有NMP液冷凝,可通过下方NMP冷凝液回收口排出,40℃的尾气回收NMP后可再回气-气换热器升温至70作涂布机新风循环使用,也可以直接排放。具体见下图示意:

3


Vocs废气冷凝吸附应用

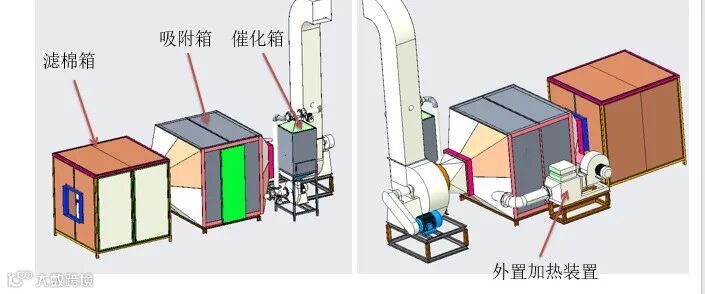

大多数Vocs废气冷凝吸附法处理工艺都需要将气体降温至60-40℃甚至更低再进吸附箱,以达到理想的冷凝吸附效果,示意图如下:

4


表冷式节能器介绍视频

我们具备选型设计能力,拥有丰富的案例经验,如需咨询报价请电话联系:

020-86820384


网址:www.qingligroup.com   www.gzqingli.com

第一生产基地:广州市花都区新华街莲塘工业区松庄路13

第二生产基地:广州市花都区新华街莲塘工业区松庄路5号
