我们在上期联柔智能生产协作系统“smartline”（三）智能排单系统，文章中说了联柔smartline生产协作系统的智能排单的应用，以及它的各方面性能优势做了简要介绍，那么本期我们来讲一讲Smartline系统”质量追溯“系统。
smartview系统是专门针对我司袋装弹簧生产机生产弹簧的质量及稳定性而设立的产品。系统采用高帧率摄像头拍摄运动状态下的弹簧，根据拍摄图像处理及分析弹簧的尺寸（高度和腰径），并结合系统里设定的标准，对机器做出相对应的动作（调簧或停机）。
适用于LR-PS-OV;LR-PS-DW;LR-PS-XW;LR-PS-VD弹簧生产机机型。
触摸一体机、高帧率相机、LED平板灯、PLC

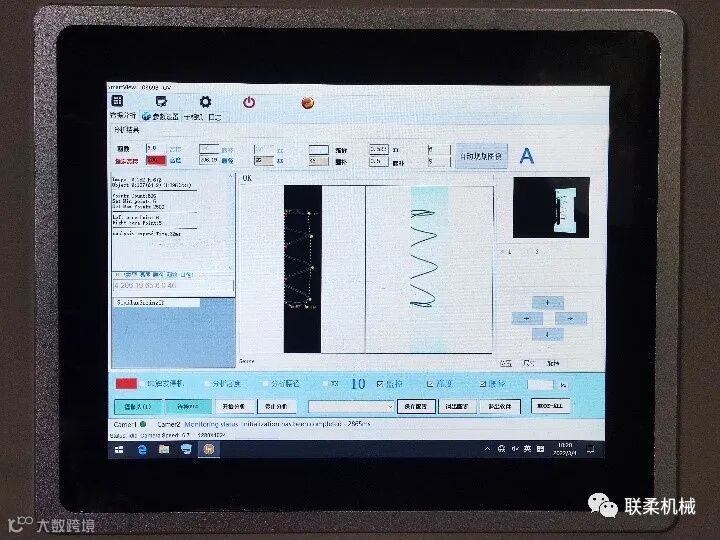

触摸一体机

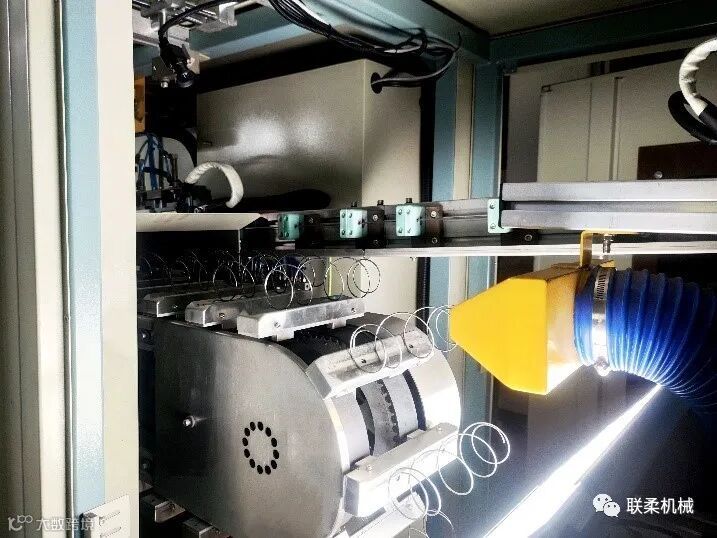

摄像头及平板灯安装图
实时监测生产的弹簧尺寸，方便生产员检测和调整弹簧尺寸，不需要停机手动测量。
弹簧尺寸超出黄线一定次数，自动触发调簧，修正弹簧尺寸，从而保证机器生产的稳定性。
弹簧尺寸超出粉线为次品。次品率高于设定值触发停机，或连续超出设定次数触发停机。此时生产员应手动修改参数。
弹簧尺寸超出红线，立即停机。防止因个别弹簧尺寸严重超出预定值而导致生产的床垫凹凸严重。
测量的数据上传至云端，形成报表。管理员可通过网页的形式查看这些数据，方便管理员掌握机器生产情况。

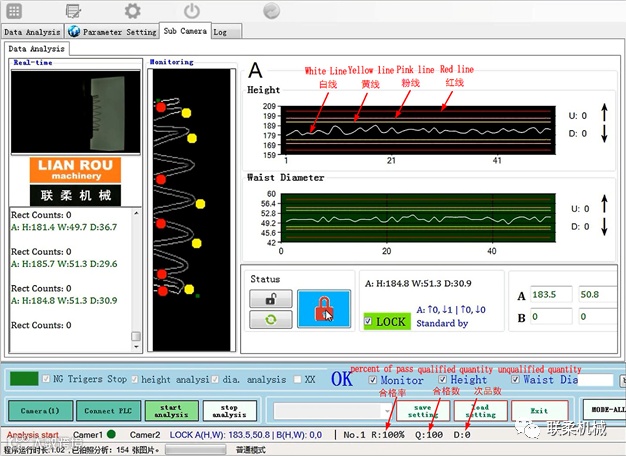

1，smartview系统界面
上图白色线为弹簧的实时测量数据，高于或低于黄线、粉线、红线即触发对应的操作。黄线、粉线、红线、合格率等用户可以自己定义取值。

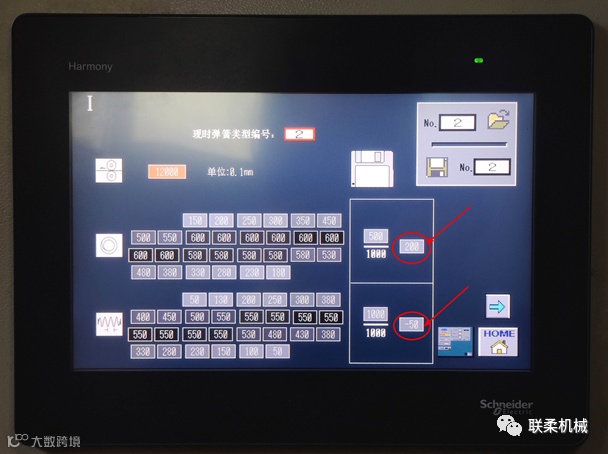

2，触发调簧修改参数界面
系统自动触发调簧时，只更改上图中高度或腰径的一个参数。不改动生产员设定的其他参数。

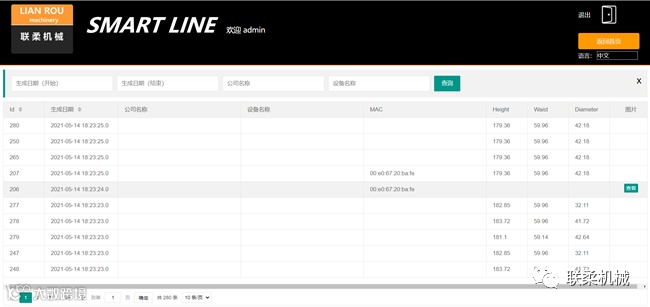

3，云端界面
云端报表数据
Smartview系统，界面操作简单，生产员易上手。每台触摸一体机中带有系统使用手册，方便查阅。另外我们有专业的工程师，远程帮助解决使用过程中遇到的问题。
