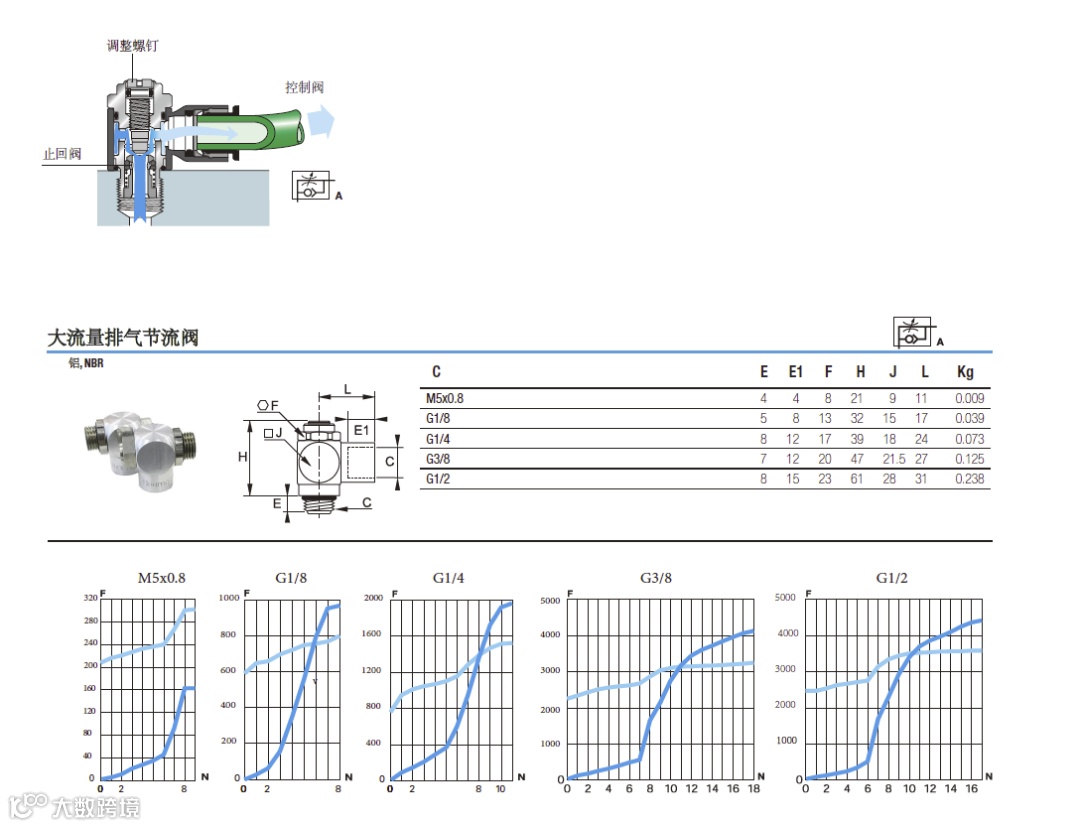

一、大流量节流阀概述
产品特征：1、流量调节范围大
2、内泄漏量小
3、调节力矩小，动作灵敏
4、便于维修，成本较低
应用领域：1、液压系统
2、汽车制造
3、能源开采
4、工业控制

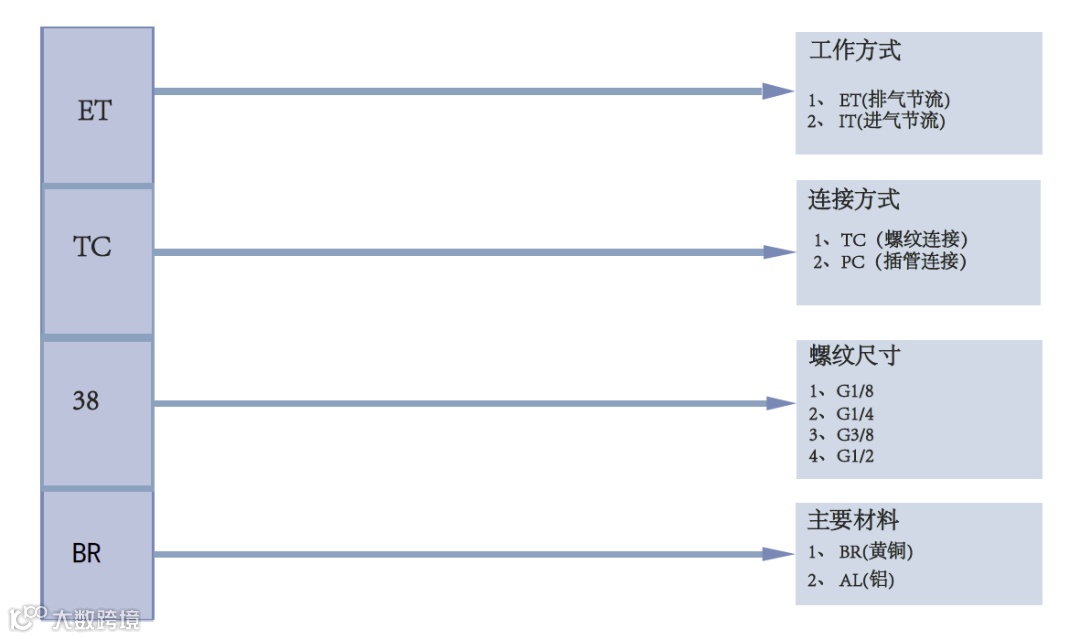

ETTC-38-BR参数释义：
二、技术数据
特征 |
符号 |
单位 |
描述 |
|
一般特性 |
||||
类型 |
大流量节流阀 |
|||
连接端口 |
端口 1:内螺纹端口 端口 2:外螺纹端口 |
|||
端口尺寸 |
请查看尺寸图 |
|||
重量(质量) |
kg |
见表 |
||
安装位置 |
任何位置 |
|||
环境温度范围 |
Jmin J max |
°C °C |
-10 +60 |
注意： 在温度范围外使用时，请及时联系我们的技术支持，寻求相关建议。 |
中等温度范围 |
Jmin Jmax |
°C °C |
-10 +60 |
|
媒介 |
过滤压缩空气，中性气体 |
|||
润滑方式 |
有/无油雾润滑 |
|||
材料 |
铝/黄铜 |
|||
气动特性 |
||||
标称压力 |
pn |
bar |
6 |
|
工作压力范围 |
pmin pmax |
bar bar |
0.3 10/12 |
|
流量 |
QN |
l/min |
见表 |
|
三、尺寸—数据

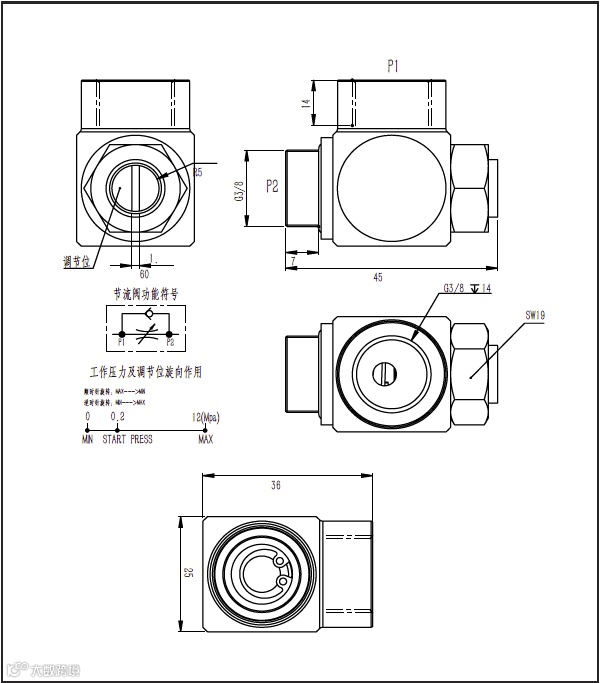

ETTC-38-BR尺寸图

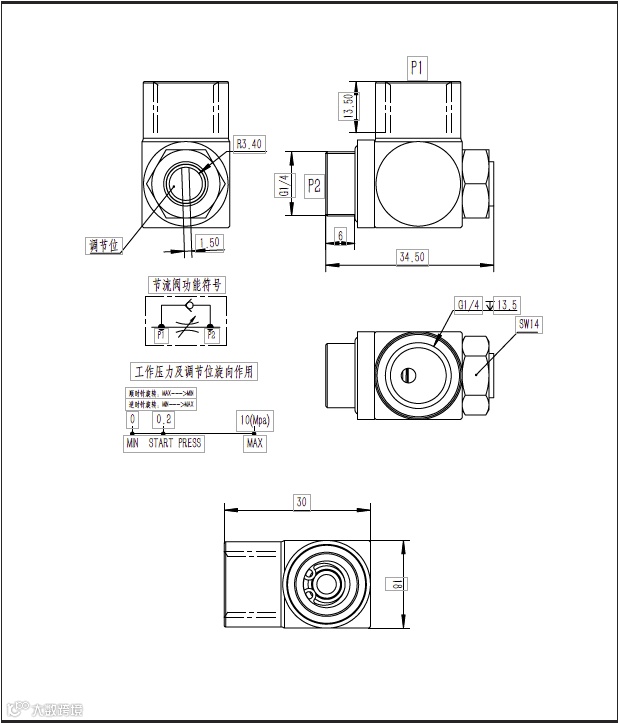

ETTC-14-AL尺寸图
