深度解析冷凝器 蒸发器 表冷器的原理及结构

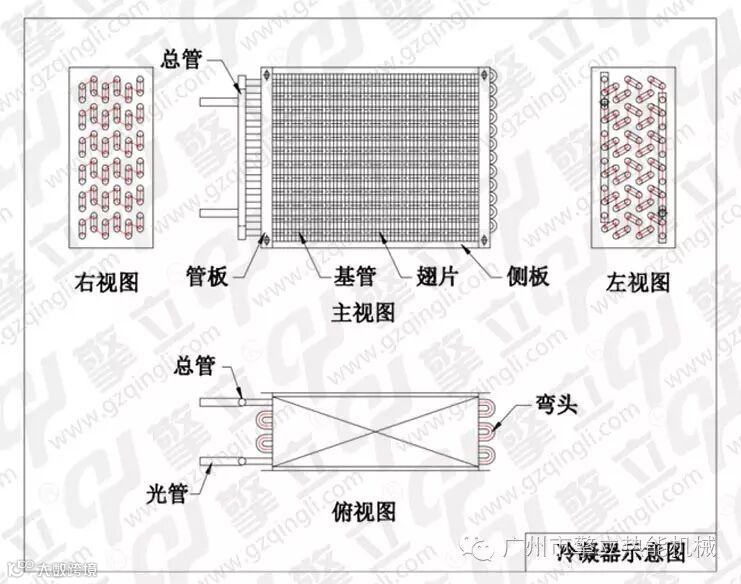

冷凝器

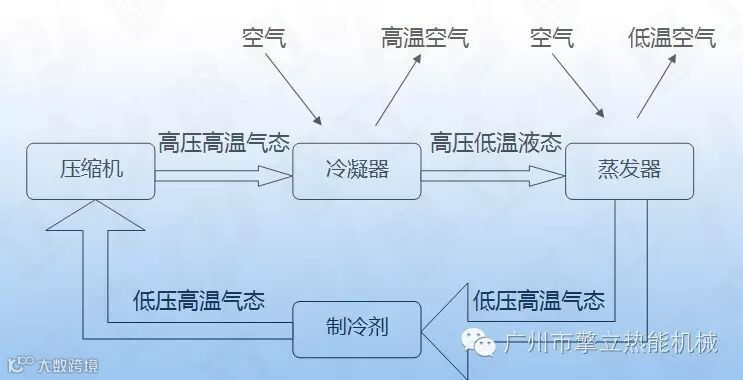

　　冷凝器的作用是将压缩机排出的高温高压的过热蒸汽冷却成液体或气液混合物，在这个过程中向室外放出热量。

　　冷凝器放出热量的过程是通过冷却介质（水或空气）带走的。冷凝器按照冷却介质不同可分为两类：

 　   1、风冷式冷凝器：制冷剂的热量传到铜管，再传到铝箔，散热在空气中。
　　2、水冷式冷凝器：冷媒的热量首先传给铜管,再传给水排出。

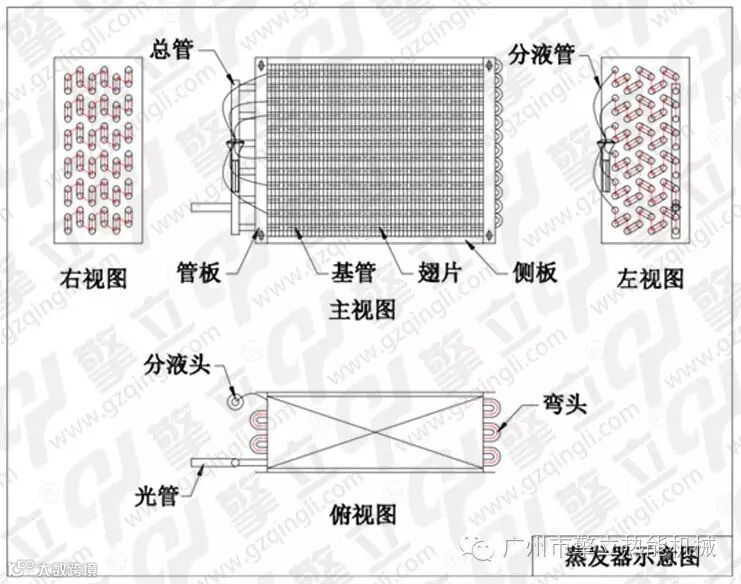

 蒸发器

　    蒸发器利用液态低温制冷剂在低压下容易蒸发的原理，通过吸收室内环境中的热量，达到降低室内温度的目的。

　　与冷凝器相比蒸发器在室内机侧，体积较冷凝器要小，蒸发器在制冷过程中会形成冷凝水，因此室内机需要制作接水盘保证冷凝水顺畅流出。

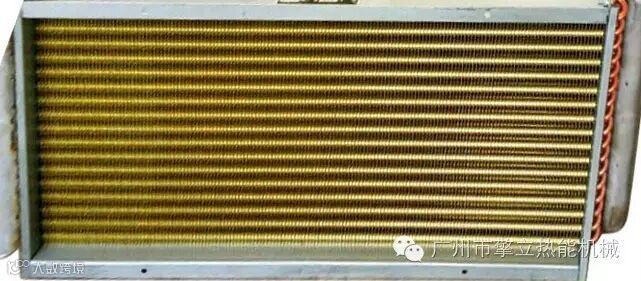

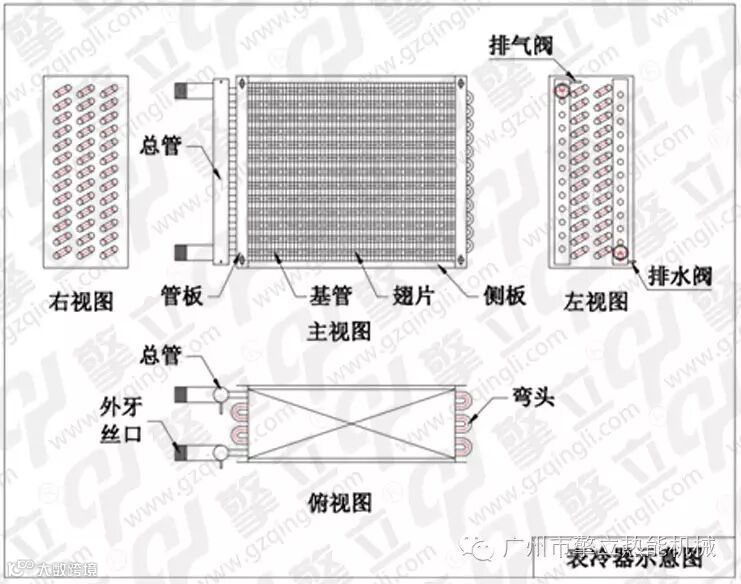

表冷器

　　表冷器是给制冷机散热的，把热量排到室外，它把压缩机压缩排出高温高压的气体冷凝成低温高压的液体。
    　 空气处理机组的风机盘管表冷器，通过里面流动的空调冷冻水（冷媒水）把流经管外换热翅片的空气冷却，风机将降温后的冷空气送到使用场所供冷，冷媒水从表冷器的回水管道将所吸收的热量带回制冷机组，放出热量、降温后再被送回表冷器吸热、冷却流经的空气，不断循环。

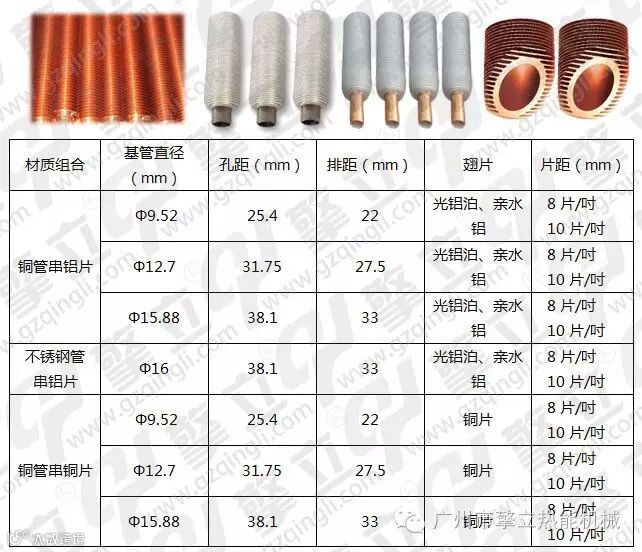

　　现有氟系统空调机使用的冷凝器和蒸发器，采取的结构为：铝箔翅片+铜管的结构方式。

　　在铝箔材料的使用上，各空调厂家大多使用亲水铝箔（蓝色），部分厂家使用光箔（金属色）。

　　亲水铝箔的好处为：翅片表面不易沾水，可有效减少制冷结霜，排水效率较高。

　　为增强蒸发器和冷凝器的热交换效率，铝箔翅片上多采用百叶窗结构。另外蒸发器使用的铜管多为内螺纹铜管，进一步增加冷媒与铜管的接触面积，起到的作用也是增强换热效率。
