擎立干货 | 几种列管式换热器原理视频,一看就懂！

广州擎立换热器厂

2020-03-25

导读：固定管板式换热器、浮头式列管换热器、U型管式换热器详细介绍~

列管式换热器又称管壳式换热器，是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。这种换热器结构较简单，操作可靠，可用各种结构材料（主要是金属材料）制造，能在高温、高压下使用，是目前应用最广的换热器类型。

结构组成：

管壳式换热器由管箱、壳体、管束等主要元件构成。管束是管壳式换热器的核心，其中换热管作为导热元件，决定换热器的热力性能。另一个对换热器热力性能有较大影响的基本元件是折流板（或折流杆）。管箱和壳体主要决定管壳式换热器的承压能力及操作运行的安全可靠性。

工作原理：

管壳式换热器属于间壁式换热器，其换热管内构成的流体通道称为管程，换热管外构成的流体通道称为壳程。管程和壳程分别通过两不同温度的流体时，温度较高的流体通过换热管壁将热量传递给温度较低的流体，温度较高的流体被冷却，温度较低的流体被加热，进而实现两流体换热工艺目的。

主要类型：

管壳式换热器由于管内外流体的温度不同，因之换热器的壳体与管束的温度也不同。如果两温度相差很大，换热器内将产生很大热应力，导致管子弯曲、断裂，或从管板上拉脱。因此，当管束与壳体温度差超过50℃时，需采取适当补偿措施，以消除或减少热应力。根据所采用的补偿措施，管壳式换热器可分为以下几种主要类型：

1）固定管板式换热器

固定管板式列管视频介绍

结构：管束连接在管板上，管板与壳体相焊。

优点：结构简单紧促，能承受较高压力，造价低，管程清洗方便，管子损坏时方便堵管或更换。排管数比U形管换热器多。

缺点：管束与壳体的壁温或材料的线胀系数相差较大时，壳体和管束中将产生较大热应力，为此应需要设置柔性元件（如膨胀节）。不能抽芯无法进行机械清洗。不能更换管束，维修成本较高。

适用范围：壳程侧介质清洁不易结垢，不能进行清洗，管程与壳程两侧温差不大或温差较大但壳侧压力不高的场合。

2）浮头换热器

浮头式列管视频介绍

结构：两端管板中只有一端与壳体固定，另一端可相对壳体自由移动，称为浮头。浮头由浮头管板，钩圈和浮头盖组成，是可拆连接，管束可从壳体中抽出。管束与壳体的热变形互不约束，不会产生热应力。

优点：可抽式管束，当换热管为正方形或转角正方形排列时，管束可抽出进行机械清洗，适用于易结垢及堵塞的工况。一端可自由浮动，无需考虑温差应力，可用于大温差场合。

缺点：结构复杂，造价高，设备笨重，材料消耗大。浮头端结构复杂影响排管数。浮头密封面在操作时，易产生内漏。

适用范围：适用于壳体和管束之间壁温差较大或壳程介质易结垢的场合。浮头换热器在炼油行业或乙烯行业中应用较多，由于内浮头结构限制了使用压力和温度一般情况Pmax≤6.4MPa,Tmax≤400℃。、

3）U型管换热器

结构：只有一块管板，管束由多根U型管组成，管的两端固定在同一块管板上，换热管可以自由伸缩。

优点：以U型管尾部的自由浮动解决了温差应力的问题。结构简单，价格便宜，承压能力强。

缺点：由于受管弯曲半径的限制，布管较少。壳程流体易形成短路。坏一根U形管相当于两根管，报废率较高。

适用范围：是换热器中唯一可用于高温，高压，高温差的换热器。适用于管壳壁温差较大或壳程介质结垢需要清洗，又不适宜采用浮头式和固定管板的场合。

U型管视频介绍由于文章视频插入数量限制，如需了解，可以关注本公众号回复“U型管换热器”即可获取~

选型定制——找广州擎立一站式解决

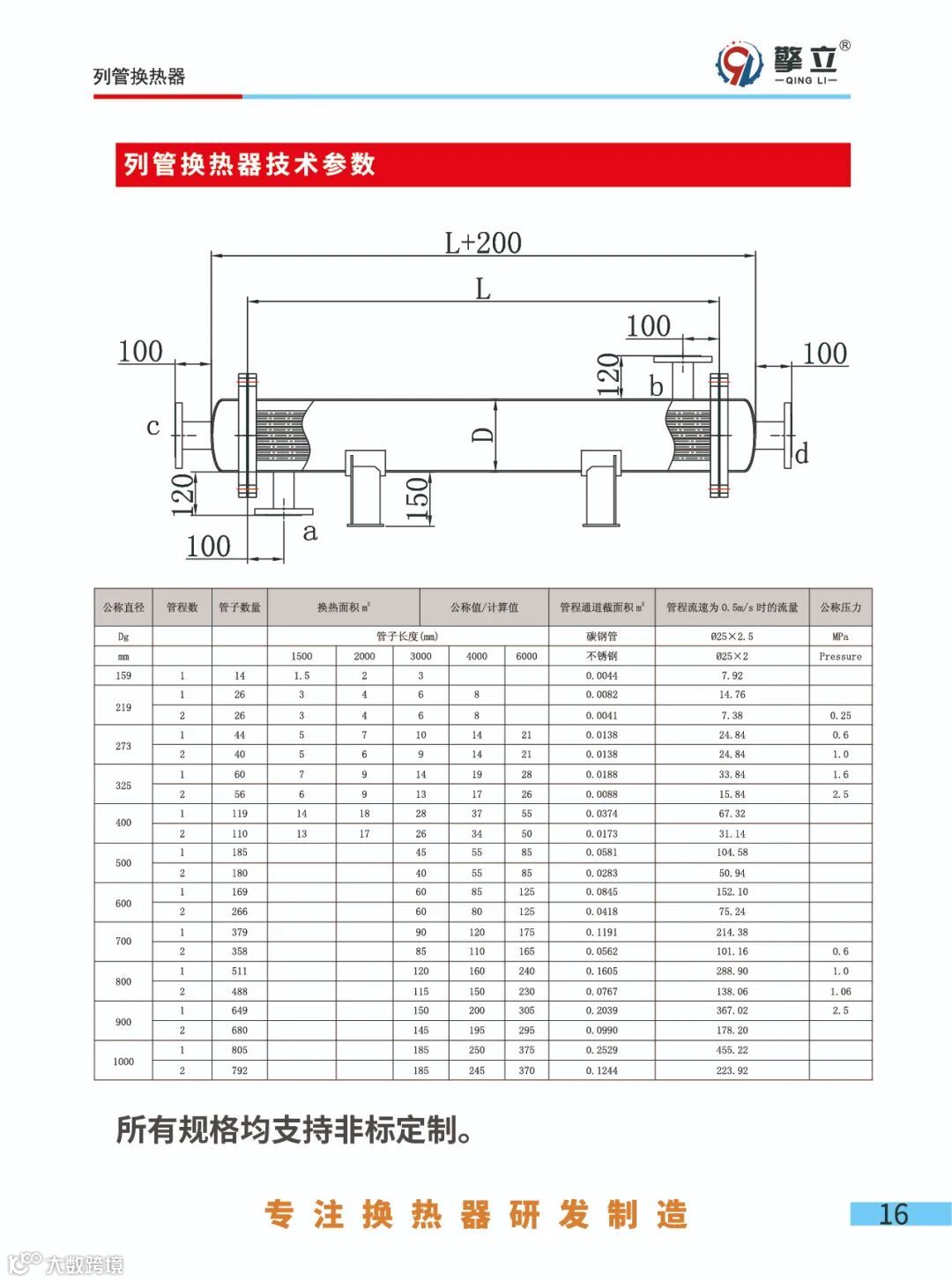

广州擎立，十余年专注换热器研发制造，多种类型的列管式换热器都能生产，常用尺寸参数如下，也可以非标定制多种规格的壳体，基管。

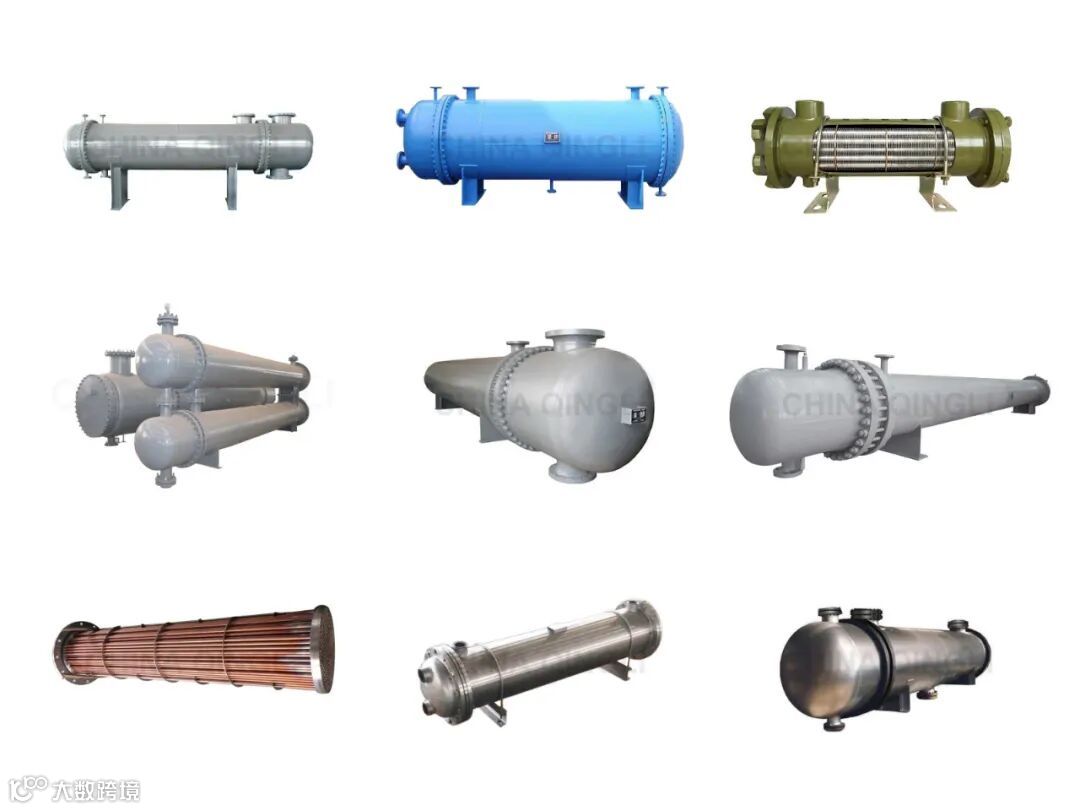

产品图片：

擎立列管式换热器代表案例：

2019年11月16台大型浮头式列管换热器出口沙特阿拉伯：

（完）
