擎立案例 | 各类型锅炉节能器工况案例

擎立案例 | 各类型锅炉节能器工况案例 广州擎立换热器厂
2020-05-07
1
导读:锅炉烟气/工业废气想要降到常温,甚至更低,怎么办?

点击蓝字关注△ 回复数字 “2” 获取产品信息大全!


广州擎立专注于换热器研发制造10余年,各类型锅炉节能器的案例非常多,其中比较有代表性的技术研究也在2017年申请了专利,现在给大家分享比较具有有代表性的锅炉节能器案例。

1

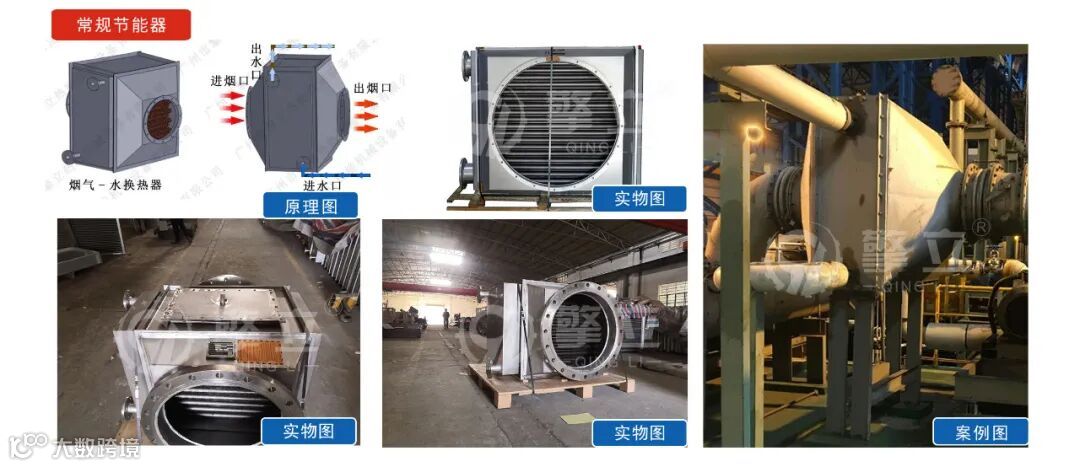

常规锅炉节能器

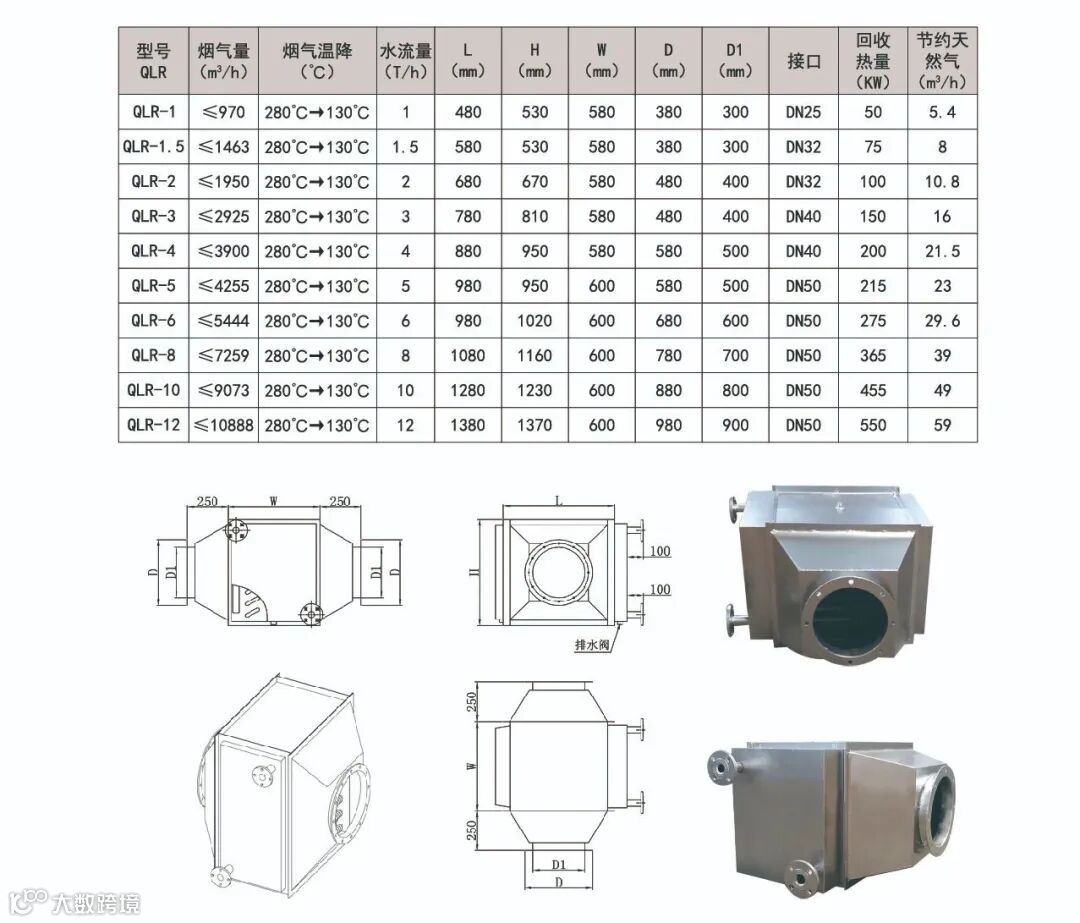

就是配套常规1吨、2吨到12吨的常规锅炉的节能器,因为做的比较多,我们已经有常规的工况数据可以给大家参考:
案例:
2吨烧天热气锅炉,排放的烟气量约为1950m³/h,排烟温度为280℃;冷水流量为2T/h,进水温度30℃,出水温度为75℃左右,总回收热量为100KW,可节约天热气10.8m³/小时 按天热气3元每立方,每小时就是30元,按一天开14小时就可以节约:420元!

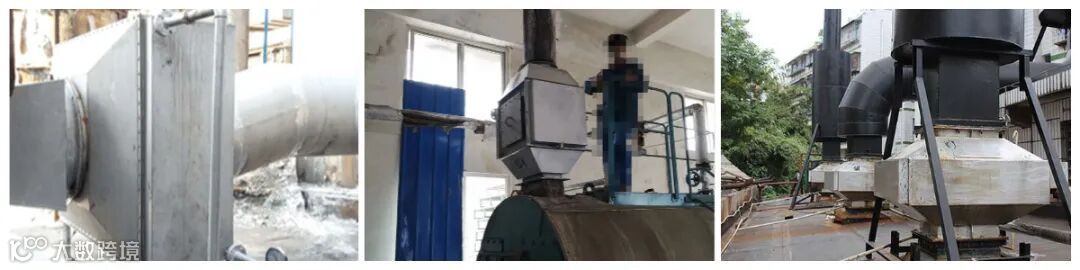

常规锅炉节能器现场案例照片

2

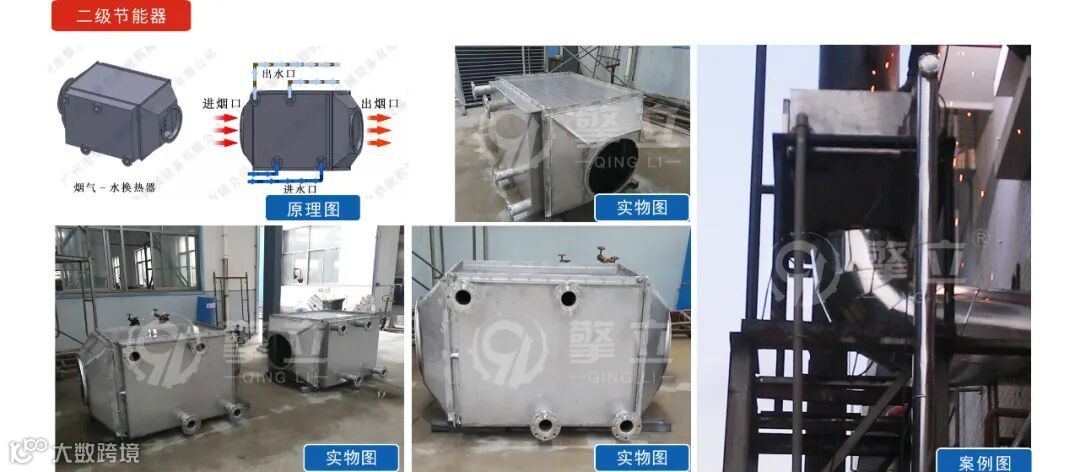

二级锅炉节能器案例

在烟气量较大要求温降比较低,冷水量有限的工况条件下或者想要更多的回收热量,可以采用多级并联余热回收,二级节能器也是比较常做的方案;
案例:用户需要将2T锅炉节能器的排烟温度从280摄氏度降到80摄氏度,温降200℃,常规节能器可能会做的比较大,如果分为两级来做,也就是说每级降温100℃ 会较大节约成本,从结构上来看,多级节能器与常规节能器就是管程多了一组进出水管,原理是经过一级冷却之后,增加一个初始水温的入口,进一步的降低烟气温度。

请看原理图与实际现场案例:

3

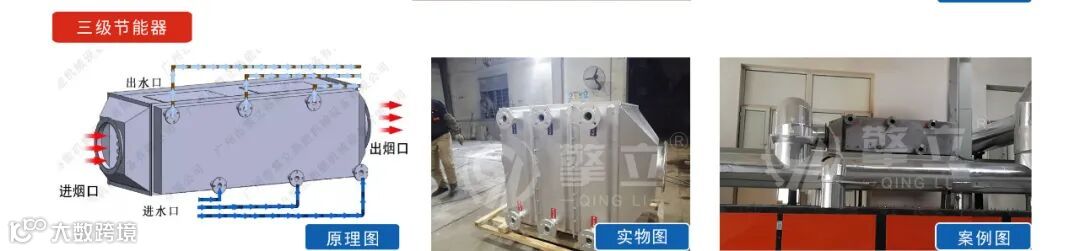

三级锅炉节能器案例

原理上与二级一样,都属于多级冷却降温,请看原理及现场案例:

4

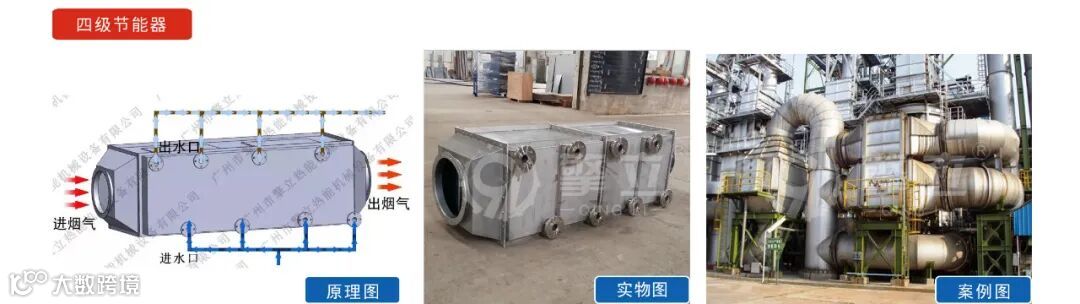

四级锅炉节能器案例

5

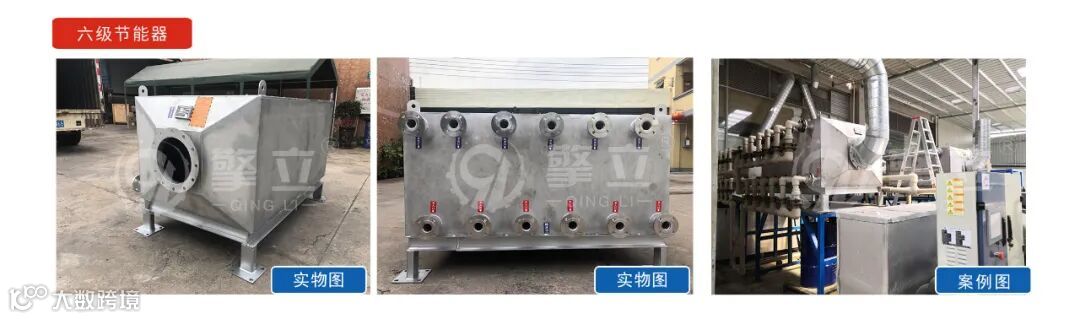

六级锅炉节能器案例

在多级冷却降温的案例中,多数是用于工业上的废气冷凝,有些废气需要降温至40℃,甚至常温,从理论上讲,只有有更低的冷源,通过多级冷却,废气降到10℃也是可以实现的。

我们有专业的选型软件,用户提供现场工况条件就可以选型出方案,各种口径的烟气口法兰,天圆地方法兰,甚至异型法兰,都可以定制

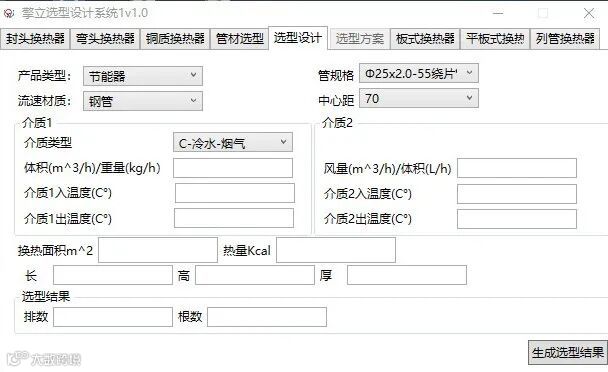

擎立选型软件界面

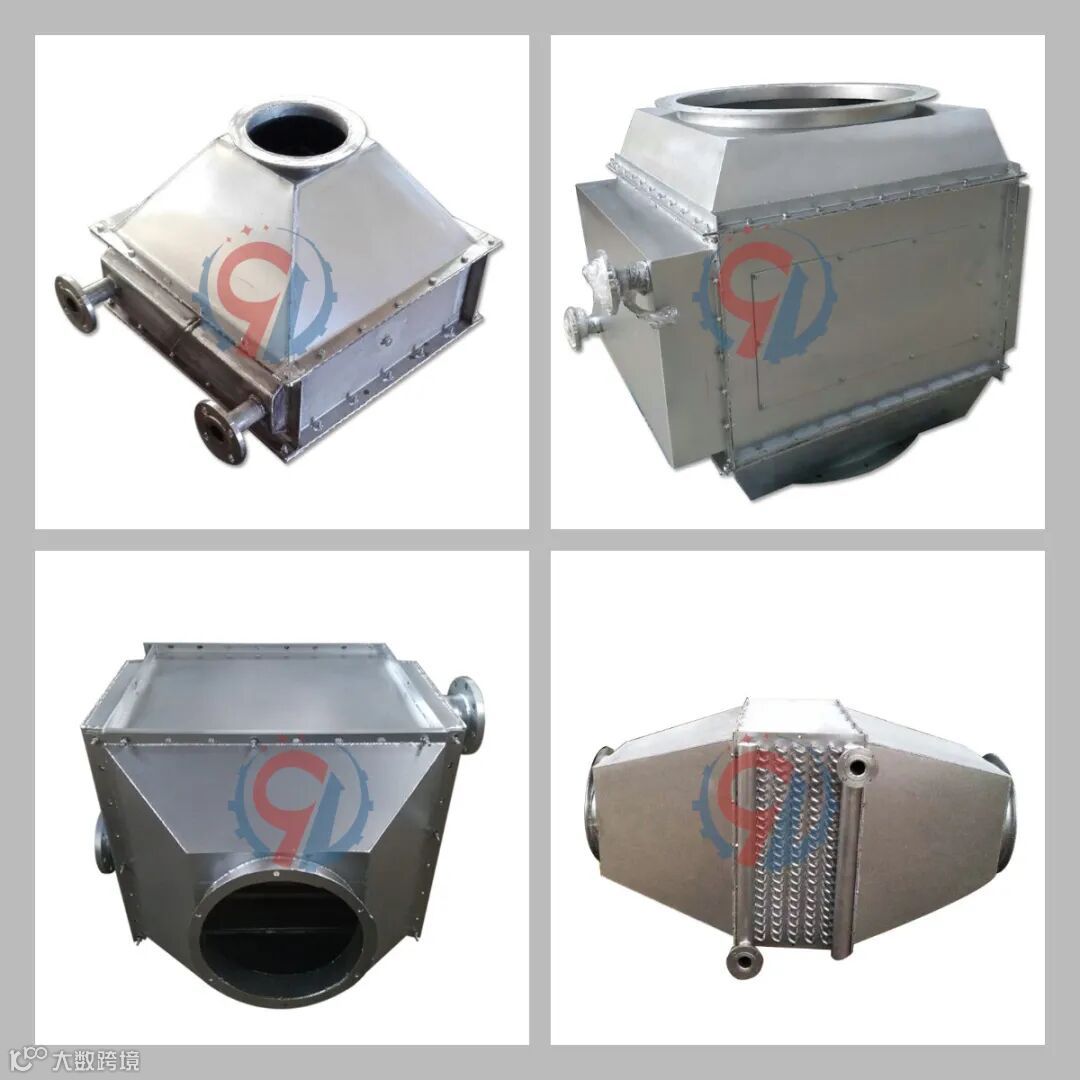

各类型节能器实拍

如需咨询报价请电话联系:

020-28140958,37738694,37707660.

也可以点击下方图片在线咨询:


点击图片在线咨询

(完)
