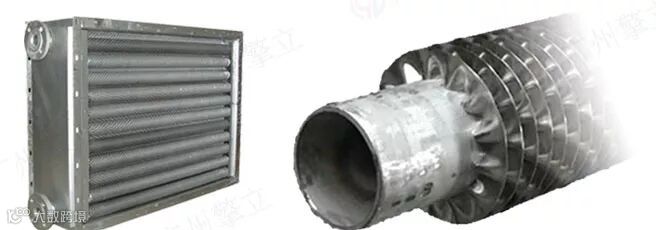

以擎立热能在换热器行业中十多年的经验了解，在很多大中型工业生产中，因生产工艺需要大量的热空气。因此采用热惰性小、升温快、安装简单、投资少的蒸汽散热器，将室内外空气用蒸汽加热后用于生产现场中，可大大提高生产效率、降低生产成本。以下是为某化工厂设计的翅片管换热器。
1.现场工况
风量：6000m³/h 进风温度：15℃
热媒：8kg/㎡（饱和蒸汽） 蒸汽温度：170℃
要求：自然风从15℃ 升到 130℃
2.解决问题
a.6000m3/h的风从15度加热到130℃;
b.蒸汽散热器热工性能好，承压高，耐腐蚀；
c.空气加热系统升温快、温度梯度小、设备安装简单和投资少；
d.为生产现场提供恒定的热风，温度恒定能耗低；
e.蒸汽散热器使用寿命长，可减少维护更换成本。
3. 方案设计
根据我们多年的设计、生产经验，进行精确计算:
项目 |
数据 |
单位 |
备注 |
蒸汽压力 |
0.8 |
Mpa |
|
蒸汽温度 |
170 |
℃ |
|
风量 |
6000 |
Kg/m³ |
|
7110 |
Kg/h |
|
|
1.98 |
Kg/s |
|
|
通风净截面积 |
0.25 |
㎡ |
|
净面比 |
0.61 |
|
|
通风面积 |
0.4 |
㎡ |
|
传热系数 |
32.08 |
Kcal/㎡*h*℃ |
|
进风温度 |
15 |
℃ |
|
出风温度 |
130 |
℃ |
|
供热量 |
854835.3 |
Kj/h |
|
204310.54 |
KCal/h |
|
|
平均温差 |
97.5 |
℃ |
|
总散热面积 |
65.32 |
㎡ |
|
通风口长 |
710 |
mm |
|
通风口宽 |
623 |
mm |
|
实际通风面积 |
0.44 |
m2 |
|
净面比 |
0.57 |
|
|
实际通风净截面积 |
0.25 |
㎡ |
|
表面管数 |
10 |
根 |
|
一台散热器散热面积 |
17.89 |
㎡ |
|
散热器台数 |
4 |
台 |
|
4、设计选型

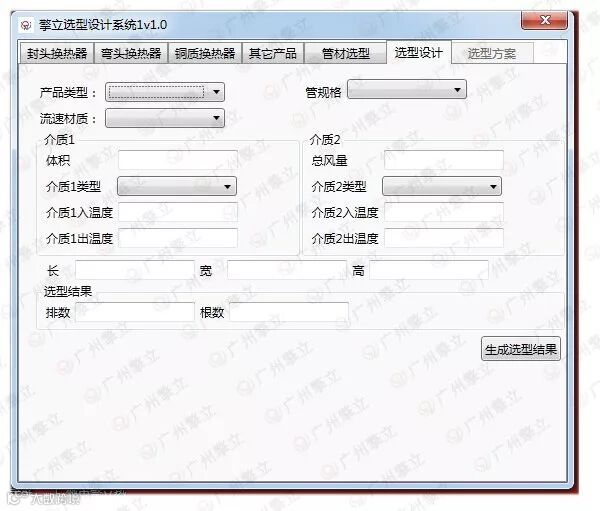

现在，擎立自主研发出选型设计软件，只需要输入上面几个参数，就可以设计选型，并报价。
得出结果，需要型号为：QLZ-7x6x3 空气散热器 4台

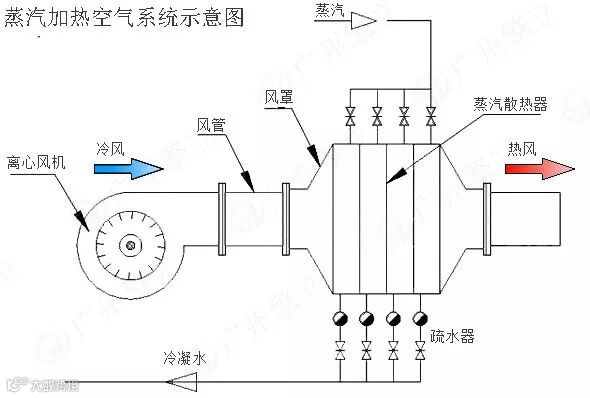

蒸汽加热空气系统示意图

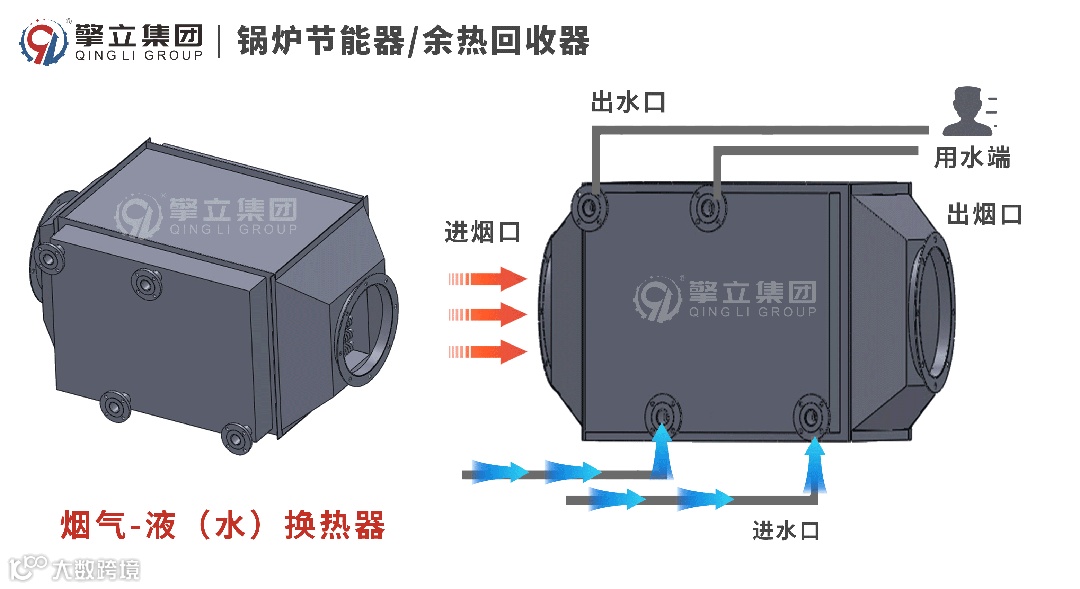

用在锅炉上的节能器示意图
这种蒸汽散热器，也可以用来回收锅炉尾气余热，用来加热空气或者水，达到余热利用，降低整体能耗的目的。
更多产品及选型方案请关注我们，公众号内有很多产品方案介绍~也可以直接留言。
