换热器（heat exchanger），众所周知，是将热流体的部分热量传递给冷流体的设备，又称热交换器。在化工、石油、动力、食品及其它许多工业生产中占有重要地位。
广州擎立，十年专注换热器研发制造。
主营产品有：空气换热器、余热回收器、板式换热器、管壳式换热器、表冷器、蒸发器、冷凝器、电加热器等~
很多客户朋友可能知道换热器，但换热器具体是怎么工作的并不清楚，所以大擎特意将主打产品的工作原理制作动图，以便大家更形象的了解换热器。
1

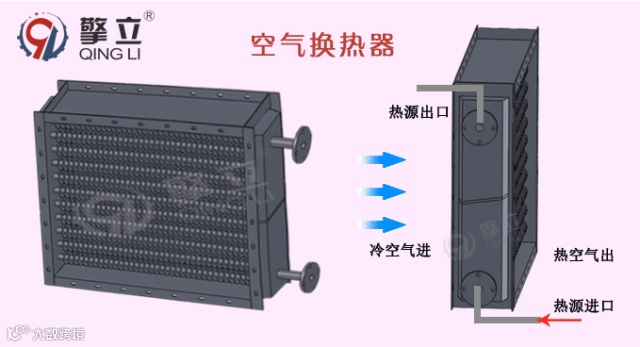

空气换热器
空气换热器动图（热源为液体一般为下进上出）

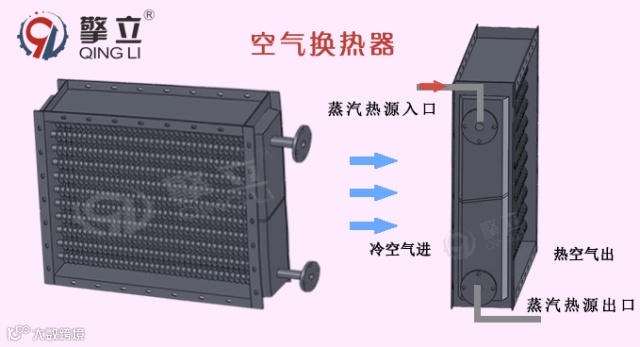

空气换热器动图（热源为蒸汽一般为上进下出）
空气换热器是擎立主打产品之一，也是非标定制最多的一款产品，多数以加热空气来达到制热烘干的目的，耗能低，使用寿命长。
它是以水、乙二醇溶液、蒸汽、导热油等介质，由于冷却或加热流动空气的换热器，广泛应用于轻工、建筑、化工、机械、纺织、印染、电子、食品、淀粉、医药、冶金、涂装等热风行业的热风采暖、烘干、冷却、除湿等工程。根据不同工况选择不同型式的换热器。换热管型式分类：绕片式、轧片式、串片式、焊片式；基管材质为：不锈钢管、碳钢管、紫铜管；翅片材料：钢片、铝片、铜片。
各种材质及翅片类型我们工厂均可以加工，已经实现半自动化生产。
2

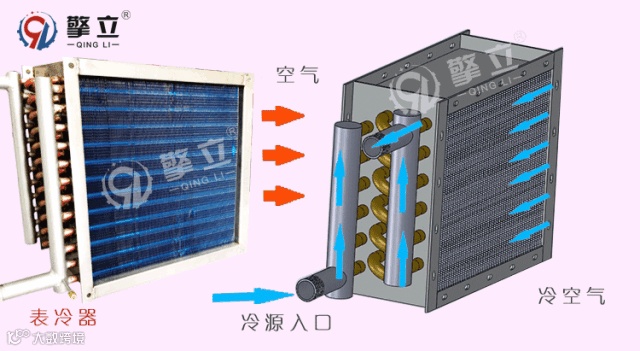

表冷器 蒸发器 冷凝器
其原理与空气换热器一样，也是热源或者冷源与空气交换热量。
表冷器有两种：一是风机盘管的换热器，它的性能决定了风机盘管输送冷（热）量的能力和对风量的影响。一般空调里都有这个设备。二是空调机组内的风冷的翅片冷凝器。
表冷器的主要功能包括：利用制冷剂在表冷器内吸热，使之被冷却空间温度逐渐降低。表冷器通过空调里面的冷冻水(冷媒水)把流经管外换热翅片的空气冷却，风机将降温后的冷空气送到使用场所供冷。
3
余热回收器（锅炉节能器）

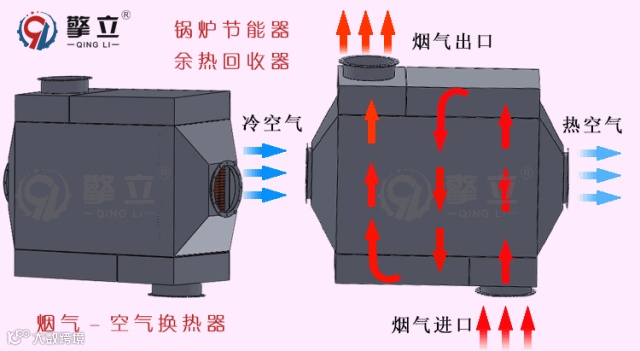

烟气-空气换热

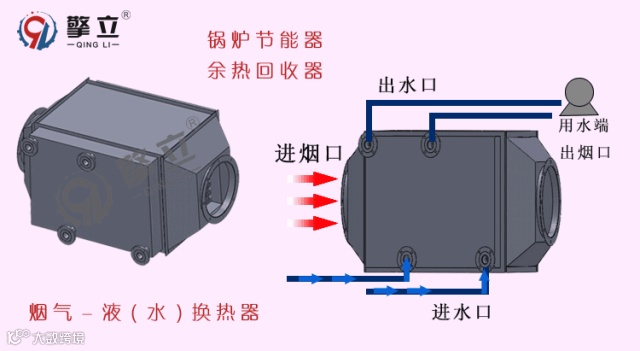

烟气-水（液体）换热
余热回收器是燃煤、燃油和燃气锅炉专用设备，安装于烟气口，回收烟气余热加热生活用水或锅炉用水；也可以加热空气，热风可以用于锅炉助燃或者干燥物料。
我们擎立研发的余热回收器不仅获得了广大客户的高度评价，还获得了国家实用新型专利证书。
4

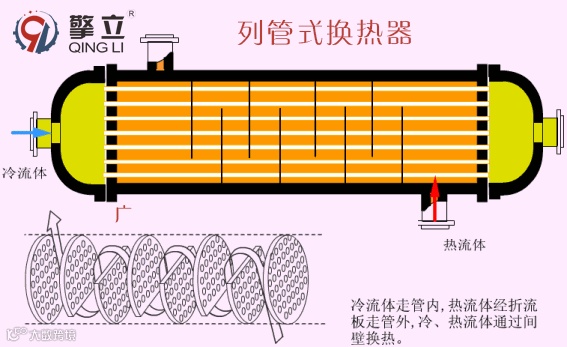

列管换热器
列管式换热器的结构比较简单、紧凑、造价便宜，但管外不能机械清洗。此种换热器管束连接在管板上，管板分别焊 在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。通常在管外装置一系列垂直于管束的挡板。同 时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。因此，当管壁与壳壁温差较大时，由于 两者的热膨胀不同，产生了很大的温差应力，以至管子扭弯或使管子从管板上松脱，甚至毁坏换热器。
5
板式换热器
板式换热器又分为可拆卸式板式换热器和不可拆卸式板式换热器（钎焊板式换热器）其原理都是间壁式换热，看下面视频就可以了解板式换热器的工作原理及结构。
板式换热器是标准化的产品，其一般根据接口尺寸来选型，根据换热面积来决定板片数量。
5

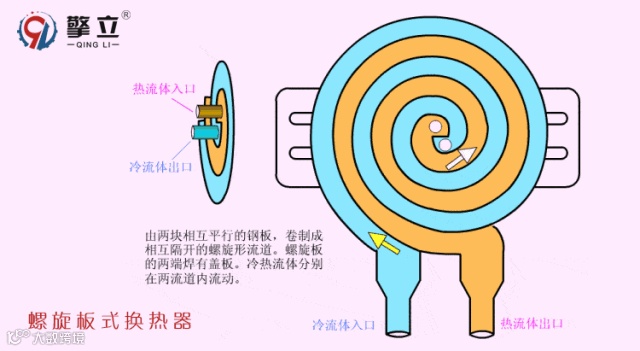

螺旋板式换热器
螺旋板式换热器也是属于间壁式换热器，是一种结构紧凑、占地面积小的高效换热器设备，由两块厚约2～6mm的金属板（通常为不锈钢材质）卷成一对同心圆的螺旋形流道，流道始于中心，终于边缘，中心处用隔板将两边流体隔开，冷、热两流体在金属板两边的流道内逆流流动而实现了热交换，主要应用于化工，石油，医药，机械，电力，轻工和纺织等领域。
上原理图，基本上包含了现在行业内应用最广泛的几种换热器。欢迎关注广州擎立，我们将持续分享换热器行业相关知识及资讯。
