阀门是流体输送系统中的控制部件，主要用于开闭管路、控制流向、调节和控制输送介质的参数（如温度、压力和流量）。
本文主要介绍了8种常见的阀门（球阀、旋塞阀、蝶阀、闸阀、截止阀、针阀、电磁阀、角座阀）。

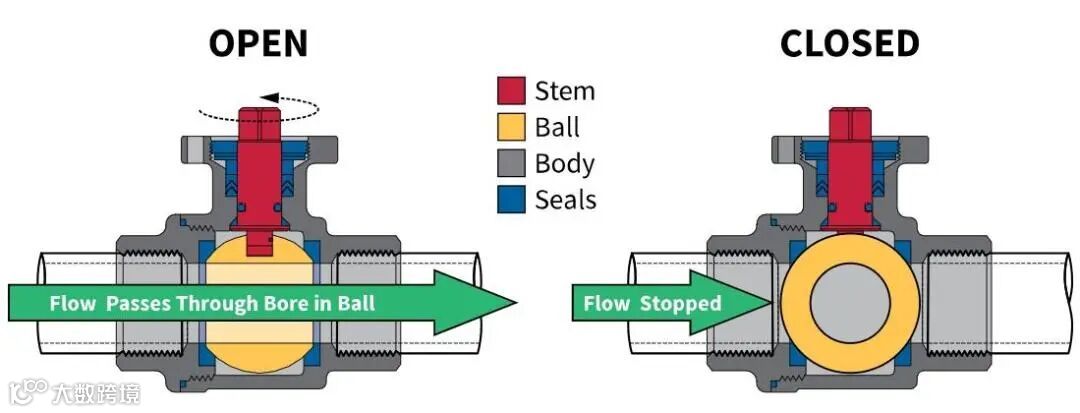

球阀
球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
球阀的启闭件是一个有孔的球体，它绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
直角回转二通球阀是迄今为止最常见的过程控制阀类型。它们是两通（入口和出口）、二位（打开和关闭）阀门，用于关闭或隔离系统、系统内的回路或组件。
图1 球阀

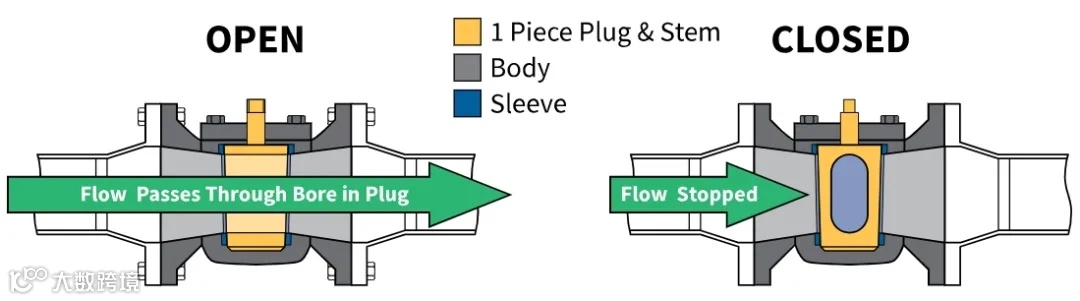

旋塞旋塞阀的阀塞通常为圆柱形或圆锥形，通道形状根据需要可以是矩形或梯形。这种阀门结构简单、开关迅速、流体阻力小，并且易于适应多通道结构。
旋塞阀通常用于切断和接通介质，以及分流，但也可以用于节流。由于旋塞阀的塞体随阀杆转动，以实现启闭动作，因此它通常也能用于带悬浮颗粒的介质。
图2 旋塞阀

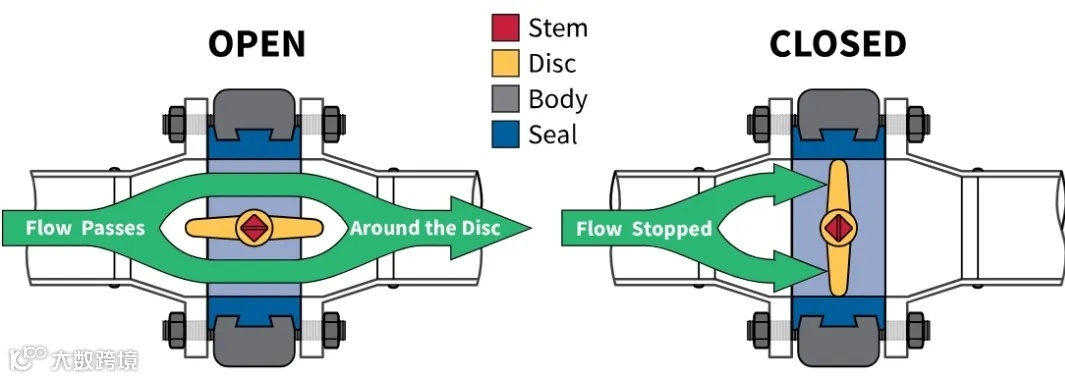

蝶阀
阀瓣在阀座范围之内作90°旋转，实现阀门的开关。
图3 蝶阀

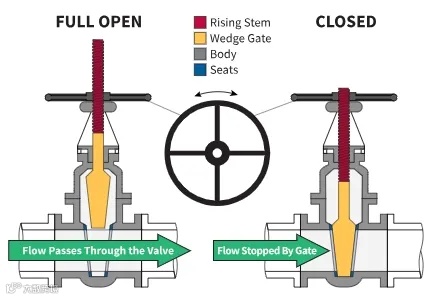

闸阀
闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。
闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。
图4 闸阀

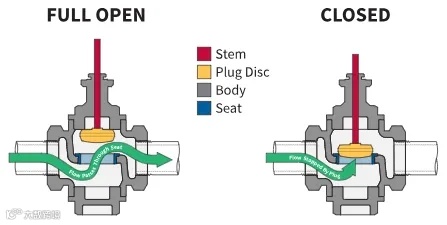

截止阀
截止阀的工作原理是依靠阀杆压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
截止阀适用于开/关和节流应用。二通截止阀是精确流量控制的首选，三通截止阀通常用于混合来自两个入口的介质并将混合物引导通过出口。
图5 截止阀

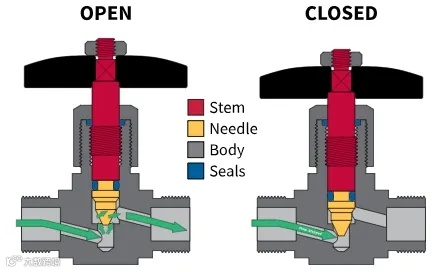

针阀
图6 针阀

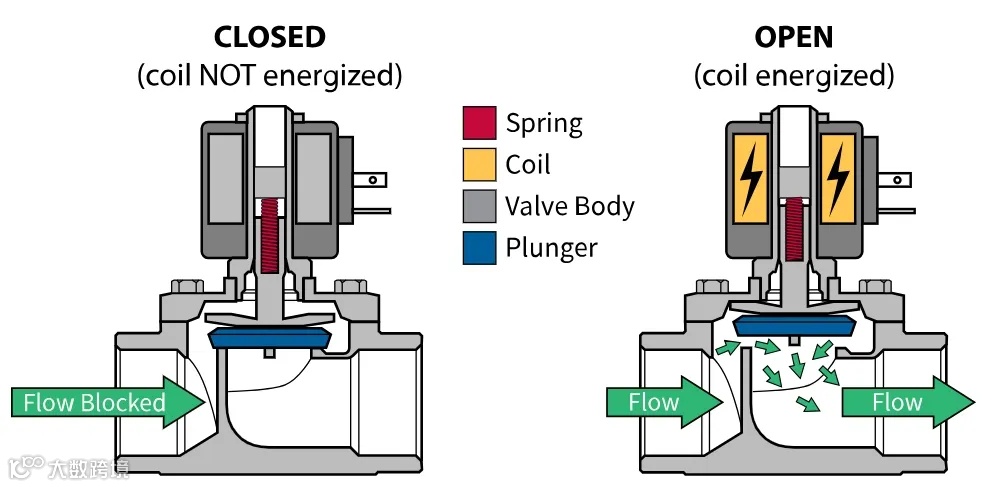

电磁阀
电磁阀的工作原理是将电流通过线圈，使线圈产生磁场，磁场作用于铁芯上使其产生磁吸力，铁芯向线圈方向移动，使阀门开启。
电磁阀相对较小。它们的尺寸受到线圈强度的限制，线圈强度是通电时用于产生磁场的绕组的结果。除了线圈强度的限制之外，与管路尺寸相比，电磁阀中的流路和孔口也相当小。
图7 电磁阀

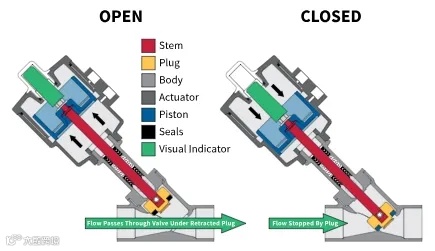

角座阀
角座阀是一种特殊类型的阀门，它具有内置的气动执行器，通常被归类为两位阀。执行器可以是弹簧复位式或双作用式，具体取决于应用需求。
阀门中的关键部件是阀芯，它以一定角度置入流道中，位于模制到阀门流路中的倾斜阀座内。
当阀门打开时，阀芯几乎完全缩回流道之外，这一设计使得角座阀具有大的流量和低的压降，成为了一种快速动作的阀门。在许多开/关应用中，角座阀是一个经济有效的选择，它可以替代传统的球阀。
图8 角座阀
