本文我们将从结构形式、换热机理、性能特点等方面，对板式换热器和管壳式换热器进行了对比分析。
核心结构组成

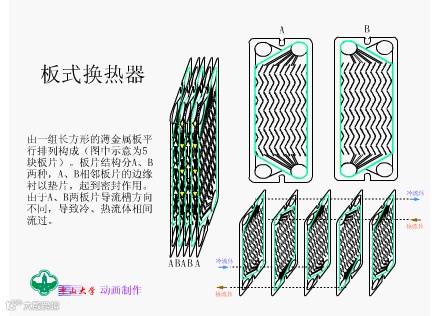

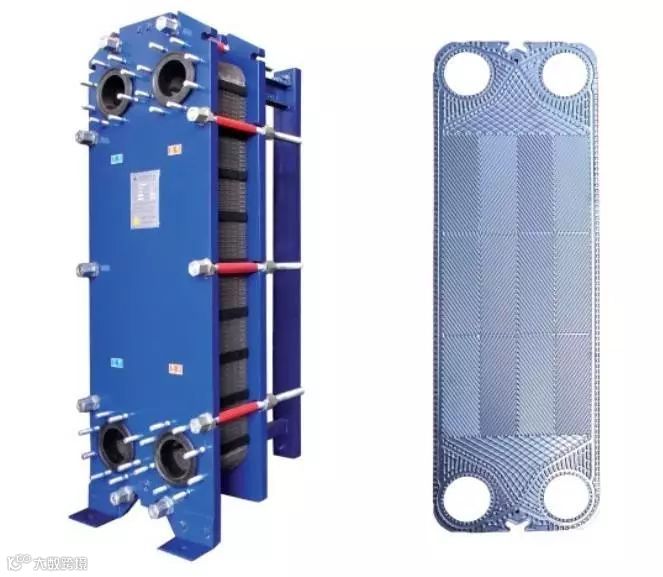

板式换热器通过高效传热板片与密封系统的组合实现热交换，其关键构件包括：
- 波纹状金属板片
- 功能
：作为主要传热元件，波纹设计显著增加换热面积（较平面板提升3-10倍）并破坏流体边界层，强化湍流效果（传热系数可达2000-6000 W/(m²·K)）。
- 材质
：通常采用不锈钢（304/316L）、钛合金或哈氏合金，适应不同工质腐蚀性需求。
- 板型分类
：人字形波纹（高传热效率）、水平平直波纹（低阻力）及混合波纹（平衡性能）。
- 密封垫片
-
丁腈橡胶（NBR）：适用于水-水、油-水工况（温度≤120℃）。
-
三元乙丙橡胶（EPDM）：耐高温（≤150℃）及化学稳定性优异。
-
氟橡胶（FKM）：适用于强腐蚀性介质（如浓酸、有机溶剂）。
- 功能
- 材料选择
- 安装方式
：胶粘式（成本低）或免粘扣式（便于更换，寿命延长30%）。

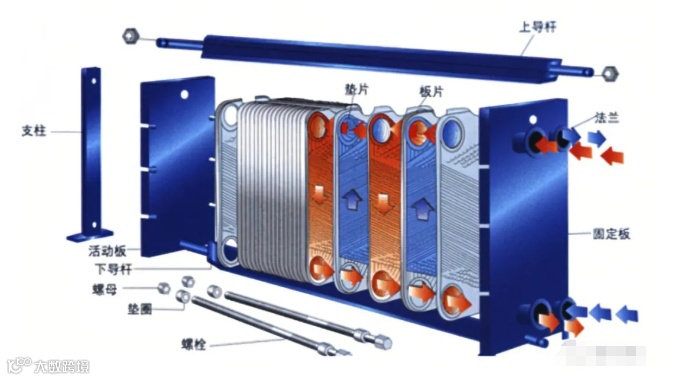

- 框架结构
- 固定压紧板
- 活动压紧板
- 上下导向杆
：限制板片位移方向，确保装配精度（平行度误差≤0.1mm/m）。
- 压紧螺栓
：采用高强度合金钢（如42CrMo），预紧力计算需考虑操作压力与垫片蠕变（通常为设计压力的1.5-2倍）。
2. 流体流动与换热机制
- 流道设计
- 逆流
：冷热流体方向相反，对数平均温差（LMTD）比顺流高40-50%，传热效率最优。
- 错流
：适用于多程设计，平衡压降与传热性能（常见于高粘度流体工况）。
-
相邻板片形成窄通道（流道当量直径2-10mm），强制流体呈湍流状态（Re>200即可），显著降低热阻。
- 流动方式
- 多程排列
：通过板片组合实现单边流或交叉流，灵活匹配不同热负荷需求。
高温侧热流体沿板片纹路流动时，板片吸收热量导致自身温升，再通过板片将热量传递到低温侧冷流体。由于板片导热系数大，且流体呈强制对流换热，因此板式换热器的综合传热系数很高[3]。此外，板片表面的褶皱纹路形成湍流效应，进一步强化了传热，同时也带来了一定的压力损失。
1.2管壳式换热器

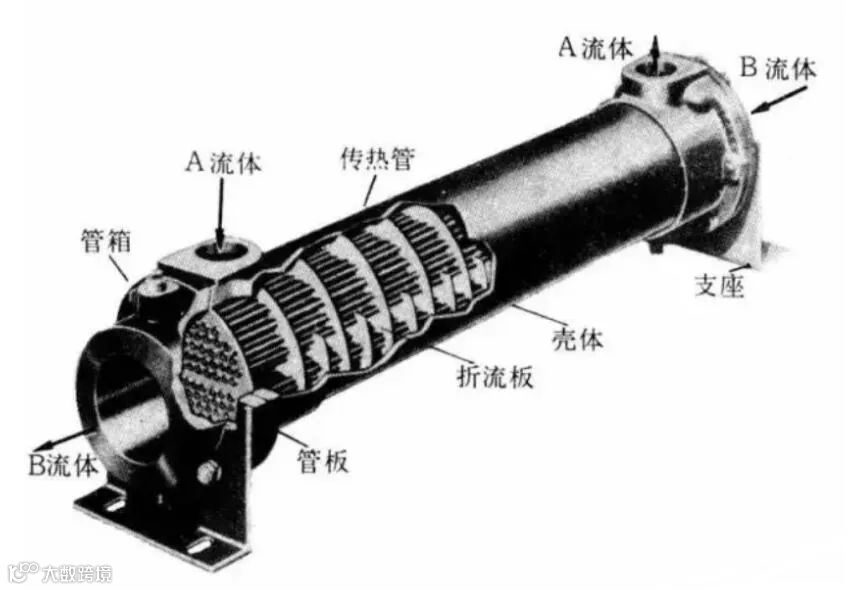

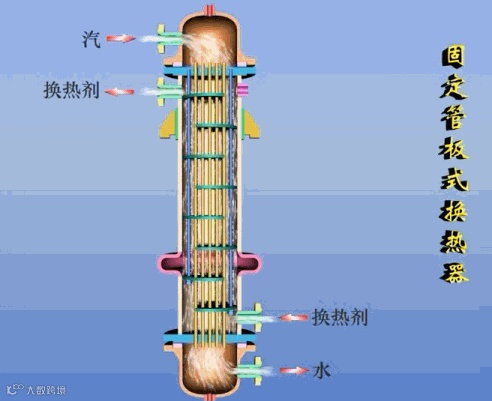

管壳式换热器由管束、壳体、管板及封头（接管箱）等核心部件构成。其工作原理是通过管程与壳程的流体间接接触实现热交换：一种工艺介质在换热管内流动（管程），另一种介质在壳体与管束之间的环形空间内流动（壳程），热量通过管壁进行传导。根据管束与壳体的连接方式及热膨胀补偿机制的不同，管壳式换热器主要分为固定管板式（管束两端固定于管板，适用于温差≤50℃的工况）、浮头式（一端管板可自由滑动，适用于温差≥100℃或需频繁清洗的场景）以及U型管式（管束弯曲成U形，通过自身形变补偿热应力，常用于高压蒸汽系统）等典型结构类型。
管壳式换热器的换热机理是：
热流体在管内或壳程流动时，与管壁发生对流换热，管壁温度升高。管壁再通过热传导将热量传递给另一侧，最终与冷流体进行对流换热。为了提高壳程侧的传热系数，管壳式换热器通常在壳体内设置隔板或折流板，强制冷热流体多次掉头流动，延长了传热路程[5]。
板式换热器的传热系数通常在3000-8000W/(m2·K)，是管壳式换热器的3-5倍[6]。这主要得益于：
(1)板片导热系数高。不锈钢板导热系数可达45W/(m·K)，而铜管仅为375W/(m·K)。
(2)湍流强化传热。板片褶皱使流体雷诺数大幅提高，传热更充分。
(3)对向流换热。两种工质呈纯逆流，换热温差更大。
而管壳式换热器的管壁热阻和壳程死区减弱了传热效果，综合传热系数较低。
板式换热器的压力损失一般为30-60kPa，大于管壳式[7]。这是因为：
(1)板片褶皱增大了流体湍动力损失。
(2)对流掉头时180°急转弯的局部阻力大。
(3)进出口管路直径小，摩擦阻力大。
相比之下，管壳式换热器管程阻力一般只有10-30kPa，壳程阻力更小，整体压损较低。
管壳式换热器采用圆筒形壳体，抗压强度高，最高工作压力可达30MPa。而板式换热器依靠螺栓压紧，抗压能力较弱，一般低于3MPa[8]。因此在高压环境下，管壳式换热器更具优势。
板式换热器可通过松开压紧螺栓拆开，每个流道都能充分清洗，非常方便。管壳式换热器内部一般无法拆洗，只能用高压水或化学试剂冲洗，难以彻底清除水垢和污垢[9]。但管壳式换热器接管配有人孔，检修相对容易。
由于不同的波纹板是反向的，形成复杂的通道，使波纹板之间的流体在三维旋转流中流动，在较低雷诺数（一般Re=50-200）下可产生湍流，因此传热系数较高，一般考虑红色为管壳式的3-5倍。
在管壳式换热器中，管程和管程分别有两种流体流动。一般来说，它们是横流的，且对数平均温差修正系数很小。大多数板式换热器都是平行或逆流流动，修正系数一般在0.95左右。此外，板式换热器中的冷热流体流动与换热器中的冷热流体流动是平行的。
热表面和无旁路使板式换热器端部温差小，对水的传热可小于1℃，而管壳式换热器一般为5℃。
板式换热器结构紧凑，单位体积传热面积是管壳式换热器的2-5倍。与管壳式换热器不同的是，它不需要为管束的抽取预留维修位置。因此，为了达到相同的传热能力，板式换热器占地面积约为管壳式换热器的1/5-1/8。
板式换热器具有显著的模块化设计优势：通过增减板片数量即可灵活调整传热面积（单板面积通常为0.05-0.5 m²），调整精度可达±5%设计值。更进一步，通过优化板型组合（如采用人字形波纹板与水平平直板的混合排列）或更换不同波纹参数的板片，可实现多达8种工艺流道的定制化匹配，从而精准适应热负荷波动（±30%）或工质物性变化（如粘度变化200%）。相比之下，管壳式换热器的传热面积调整存在显著局限性——其换热管总长度在制造阶段即已固化（标准管长1.5-6m），后期仅能通过更换整根管束实现面积调整，但受限于壳体直径（通常≤2m）和管板开孔密度（孔间距≥1.25d），面积调整幅度通常不超过±15%，且需停机拆解，经济性较差。
板式换热器的板厚仅为0.4-0.8 mm，壳管式换热器的管厚为2.0-2.5 mm。管壳式换热器比板式换热器框架重得多。板式换热器一般只占管壳重量的1/5左右。
板式换热器材料相同，换热面积相同，价格比管壳式换热器低40%~60%。
板式换热器的传热板经过冲压加工，具有很高的标准化程度，可大批量生产。管壳式换热器通常是手工制造的。
框架板式换热器只要松开压力螺栓，就可以松开板式换热器管束，拆下板式换热器进行机械清洗。这对于需要经常清洗的设备的换热过程非常方便。
在板式换热器中，只有换热板的壳板暴露在大气中，热损失可以忽略不计，不需要采取保温措施。
（1）高效节能，该换热器传热系数为6000-8000W/(m2·k)。
（3）将层流改为湍流，提高了传热效率，降低了热阻。
（4）传热快，耐高温（400摄氏度），耐高压（2.5兆帕）。
（5）结构紧凑，占地面积小，重量轻，安装方便，节省土建投资。
（7）它具有广泛的应用条件，适用于各种介质的压力、温度范围和热交换。
（8）维护成本低，操作简单，清洗周期长，清洗方便。
（10）广泛应用于热电、工矿、石油化工、城市集中供热、食品医药、能源电子、机械轻工业等领域。
（11）在传热管外表面轧制有散热片的铜管，导热系数高，传热面积大。
（12）导板引导壳程流体在热交换器中的断线中连续流动。导板之间的距离可以根据最佳流量进行调整。结构坚固，能满足大流量甚至超大流量、高脉动频率的壳程流体的传热。
（13）壳程流体为油时，适用于低粘度、清洁的导热油。
