法兰密封面基本有:
全平面FF
突面RF
凹面FM
凸面M
榫面T
槽面G

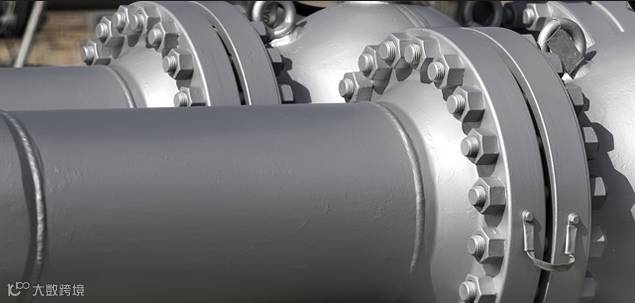

法兰密封面，作为连接管道及设备的关键组件，其设计类型多样，旨在适应不同的工况、介质、压力、规格及温度等要求。主要类型包括全平面FF、突面RF、凹面FM与凸面M、榫面T与槽面G、以及环连接面RTJ(RJ)等，每种类型均承载着特定的功能与适用场景。

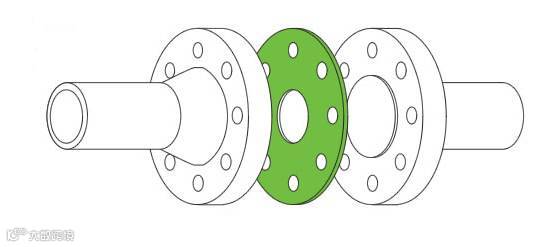

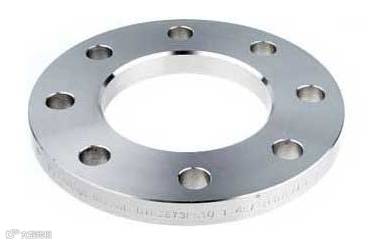

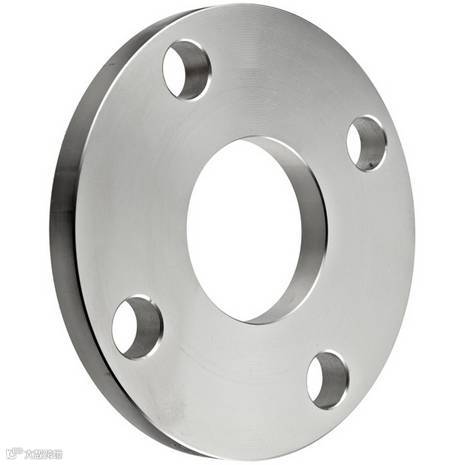

FF-全平密封面
全平面密封面（Flat Face Full Face, FF），以其平整无凸起的表面设计，适用于低压、无毒介质的场合。其简洁的构造便于加工与安装，但在高压或腐蚀性介质环境中，需谨慎选用。

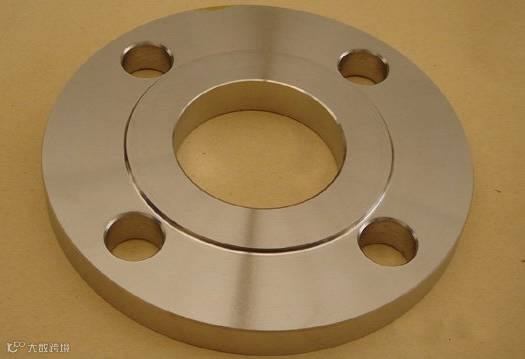

RF-突面密封面

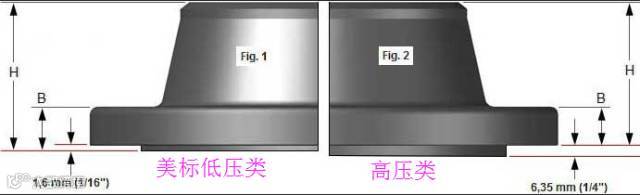

突面密封面（Raised Face, RF）是应用最为广泛的一种类型，其标准化的高度设计（国际、欧洲及国内标准统一）确保了广泛的兼容性。值得注意的是，美标法兰在高压力下，密封面高度会有所增加，以适应更高的密封需求。此类法兰可搭配多种垫片，如非金属平垫片、包覆垫片、金属包垫及缠绕式垫片等，适用于多种工况。

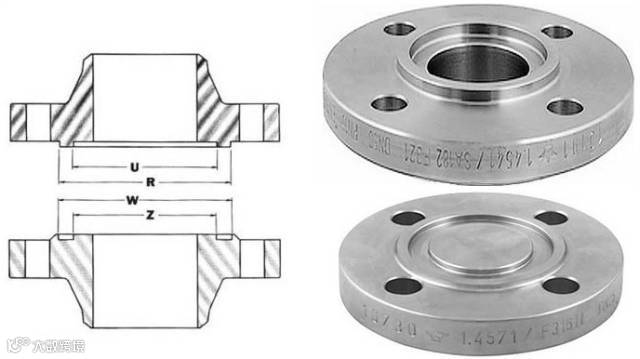

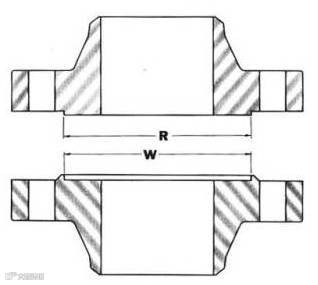

M/FM-凸凹密封面
M凸凹密封面（Male Face, M 与 Female Face, FM）是一对互补的设计，通过雌雄配合，不仅便于对中安装，还能有效防止垫片被挤出，特别适用于高压环境。其垫片选择同样丰富，包括但不限于非金属平垫、包覆垫、金属包垫及带内环的缠绕垫片，确保了高度的密封性能。

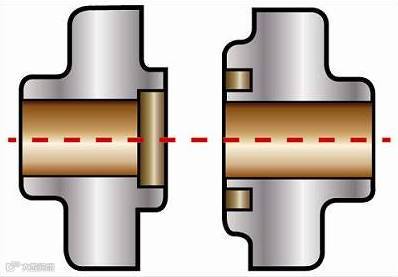

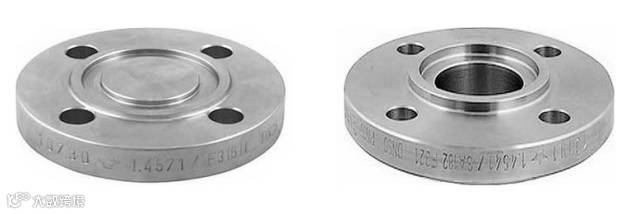

T/G-榫槽连接密封面
榫槽连接密封面（Tongue Face, T 与 Groove Face, G）与凸凹面类似，采用一公一母的配对方式，通过槽与榫的紧密配合，实现了优异的密封效果。垫片被限制在环状凹槽内，避免了介质直接侵蚀，适用于高压、易燃易爆及有毒介质等严苛环境。然而，其加工难度较高，且更换垫片时易损伤密封面，需在设计时预留轴向分离空间。

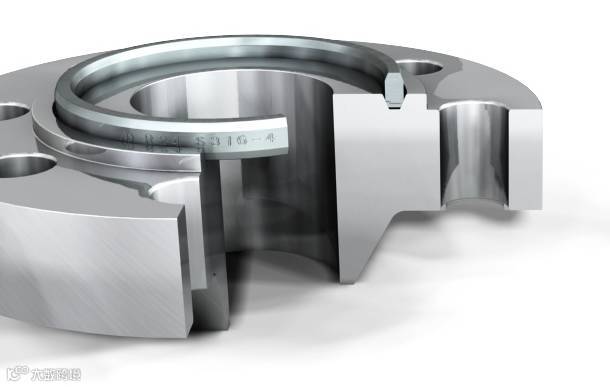

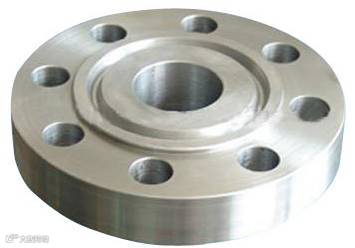

RTJ(RJ)-环连接密封面
环连接密封面（Ring Joint Face, RTJ或RJ）以其独特的梯形槽设计，专为与金属环垫配合而设计。这种密封面不仅密封性能卓越，且对安装要求相对宽松，特别适合于高温高压工况。然而，其加工精度要求极高，确保密封面的完美匹配。
为确保垫片成功密封，必须严格控制与垫片接触的法兰表面质量。法兰表面的缺陷，如刻痕、凹槽或擦伤，都会严重影响密封效果，因此必须避免。法兰表面的光洁度可通过粗糙度、纹路及波形度来描述，并需与垫片特性相匹配。
粗糙度
应控制在适宜范围内，既不过于粗糙以免垫片无法密封，也不过于光滑以免缺乏足够的摩擦力。
纹路
应与垫片中心线相一致，避免形成直接泄露路径。
波形度
在特殊情况下，如搪玻璃设备或翘曲法兰，需特别注意波形度的影响，并采取相应措施，如使用高度压缩的垫片或增强法兰刚度等。
