Duang Duang Duang
再次热烈祝贺广丰钢业钢铁侠小组
在广汽集团2018年创新广汽IGA活动中
荣获QC发表银奖
此前在广汽商贸2018年IGA活动中
广丰钢业QC课题《消除人工处理板尾停机时间》
就获得了总冠军
很多同事都来问小编找他们课题的学习资料
作为一名宝藏男孩的小编
今儿就给大伙儿来揭秘——
广丰钢业QC课题的奥秘
以及他们是如何开展QC活动
课题名称
《消除人工处理板尾停机时间》
课题亮点
1.改善创新，员工自制排板尾装置，实现板尾处理自动化；
2.消除人工作业，消除作业受伤的安全隐患，彰显以人为本企业理念；
3.消除停机时间，提升生产效率，创造企业效益；
4.装置申请国家专利。
课题背景
一看题目
小伙伴们就开始有疑问了👇

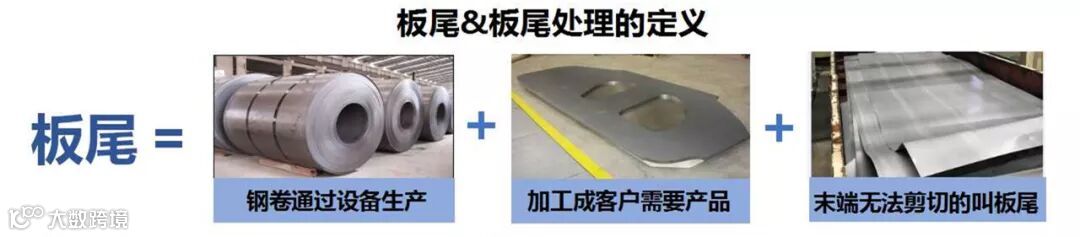

▶什么是板尾？
落料产线每剪切一个钢卷，末端必不可免地会有3-8.5米的钢板无法剪切，这段无法剪切的部分称之为板尾。

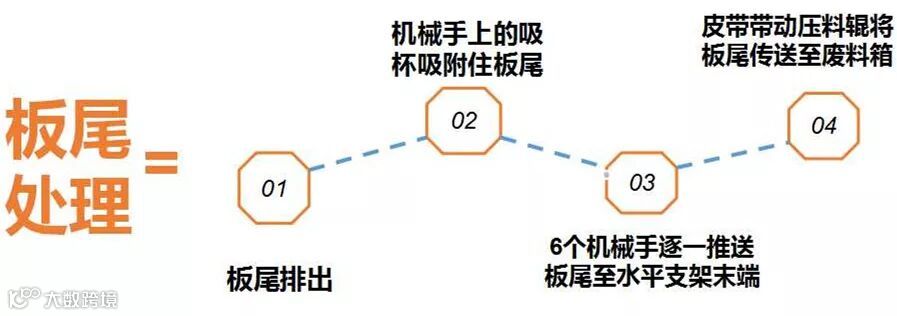

▶什么是停机处理板尾？
板尾处理需要停机进行，人员在停机后进入产线作业，人工作业完成后，人员离开产线方能恢复正常生产。
▶为什么要消除人工处理板尾时间？

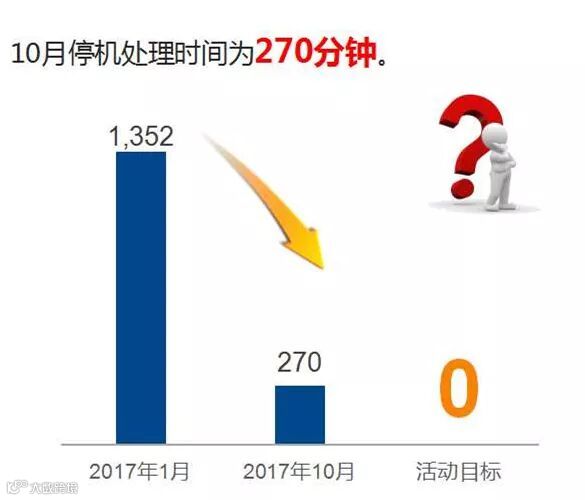

每月产生1352分钟板尾处理停机时间，严重影响生产效率，而且存在人员滑倒、摔落等安全隐患。

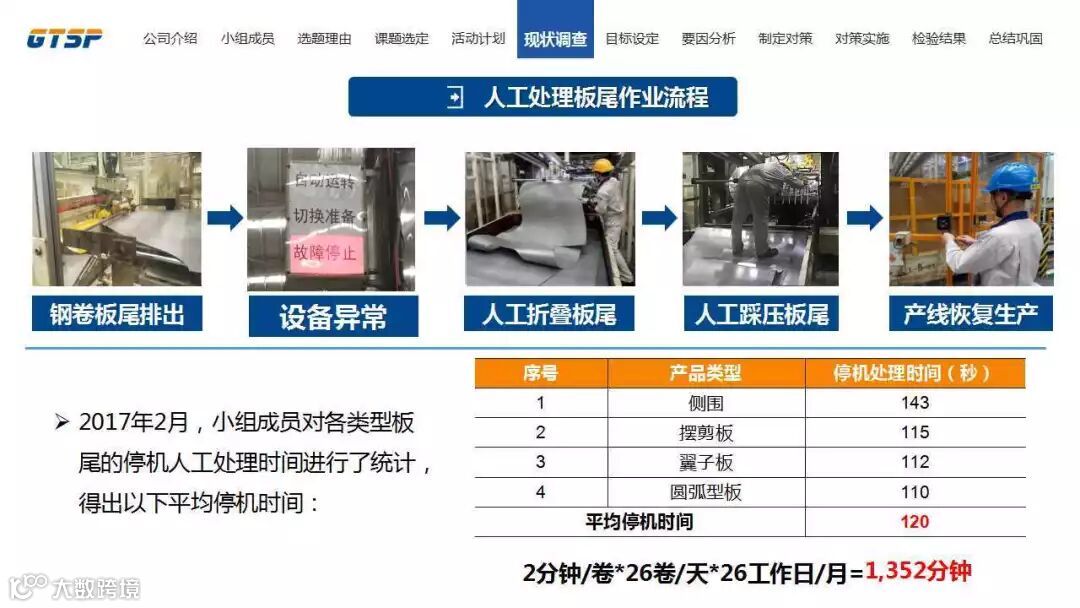

板尾照片&停机板尾处理
课题目标
✔消除人工处理板尾作业
✔彻底消除板尾处理停机时间
✔全面实现板尾处理自动化
要因分析&要因验证
最熟悉的套路也是最基础的分析

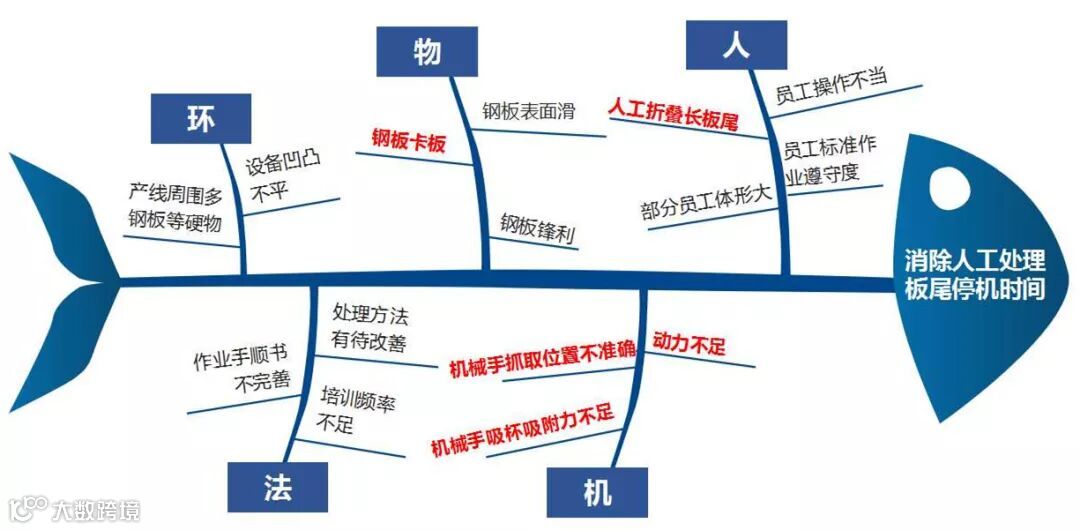

人·机·物·法·环“鱼骨图”👇
进一步分析后得出真因
以下三类情况需要停机进行板尾处理
1.机械设备动力不足，导致板尾无法输出
2.板尾堵压或插入废料箱中卡死
3.长板尾需要人工进行折叠、压平

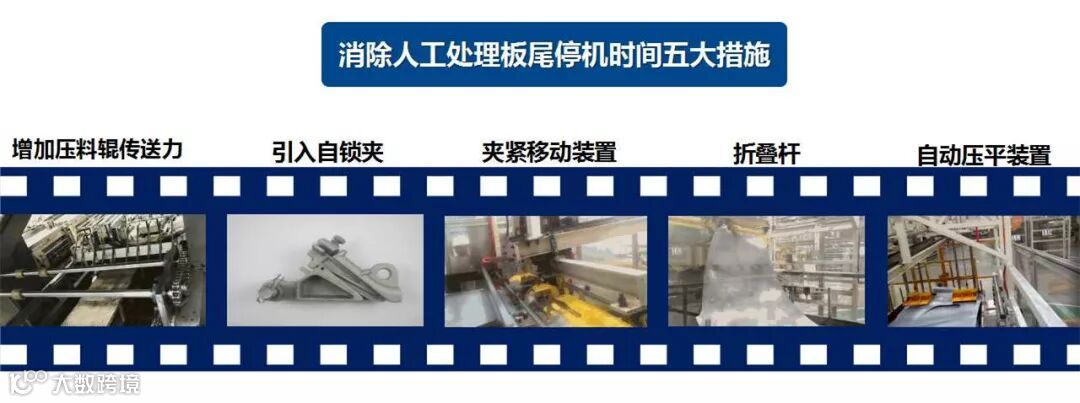

对策实施
01.解决机械动力不足问题：
压料辊由原来被动旋转变为主动旋转，增加传送动力。
02.解决板尾卡板问题：
借鉴高炉厂商夹钢板装置，利用机械原理进行自锁，防止钢板下垂堵压。加装夹紧移动装置，自锁夹夹紧板尾头部，沿齿轮轨道拖至尾端，避免板尾下垂插入废料箱而卡板。
03.解决人工对长板尾对折、压板问题：
制作齿轮齿条装置（称为折叠杆），利用气缸顶起定位，让齿轮带动折叠杆完成板尾折叠；并模仿人工压板的动作，设置了压板装置，压平板尾折叠处的隆起，取代人员进入设备折叠、踩压板尾的作业。

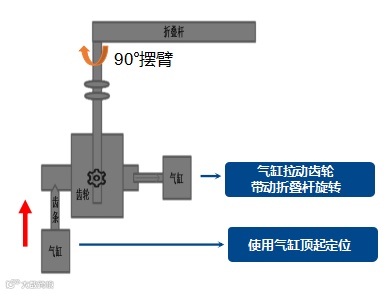

折叠杆的工作原理
实施结果
现状：折叠杆无法复位，需停机人工处理。
存在问题：
①长板尾对折后夹住折叠杆，导致折叠杆无法复位；
②折叠杆复位时插入带孔板尾中无法复位。
从开卷机通板作业受到启发
通过加装螺旋式伸缩杆
“扇形”水平复位调整为“直线”伸缩复位
伸缩杆工作原理
该套板尾处理装置设定PLC控制程序
PLC控制程序与BL1全面对接，可在产线控制面版操控
全面实现排尾处理自动化！
改善后效果图
对生产的作用
✔消除板尾处理停机时间，提升产线产能，最大程度满足客户增产需求；
✔为高负荷的四季度生产减压。通过课题改善，四季度可减少68小时停机时间，可增加56,000冲程。
QC小组活动开展
◆QC小组成员有制造课、保全课、企管系的7人组成，保全课成员负责装置的设计、制作、安装；制造课成员负责生产数据的收集、装置设计要求的提供、装置性能的反馈；企管系负责数据、资料的整理，现场取证，报告作成。
◆小组每周开会研讨课题，商讨解决办法，完善改善对策；
◆备战广汽集团IGA发表阶段，小组成员默契配合，分工合作，利用班后时间反复修改发表资料，充分验证改善可行性，力求以最简单明了的方式展现课题改善内容。
开会讨论照片、练习发表
大战第四季度
百日奋战
使命必达
钢铁侠小组深入贯彻广汽商贸“百日奋战、使命必达”大战四季度的号召，发挥QC小组先进模范的作用，引领一线员工积极主动投入四季度攻坚战。
减少设备故障停机时间
QC小组组长（保全课长）带领保全课全体员工加强对设备、模具故障排查，充分利用产线停机时间高效点检，减少停机浪费，实现产能最大化；
最大限度满足客户生产需求
QC小组成员（制造课长）合理安排人力资源，充分调动一线员工积极性，以最佳状态完成四季度高强度生产任务。
营造和谐企业氛围，服务一线员工
QC小组成员（企管系员工）为一线员工排忧解难，提供优质的后勤保障，开展员工喜闻乐见的文体活动，及时排解员工压力，营造和谐企业氛围，增强员工凝聚力、向心力。
