【建筑鉴赏】国家体育场(鸟巢)

【建筑鉴赏】国家体育场(鸟巢) 美涂士工程
2015-07-04
1
导读:国家体育场位于北京奥林匹克公园中心区南部,为2008年北京奥运会的主体育场。工程总占地面积21公顷,场内观众坐席约为91000个。举行了奥运会、残奥会开闭幕式、田径比赛及足球比赛决赛,成为地标性的体育

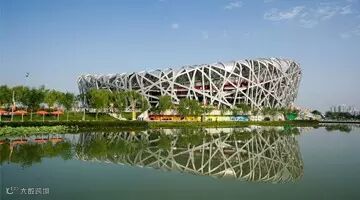

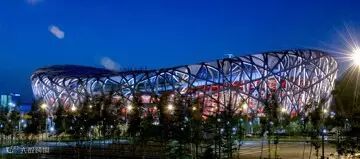

国家体育场位于北京奥林匹克公园中心区南部,为2008年北京奥运会的主体育场。工程总占地面积21公顷,场内观众坐席约为91000个。举行了奥运会、残奥会开闭幕式、田径比赛及足球比赛决赛。奥运会后成为北京市民参与体育活动及享受体育娱乐的大型专业场所,并成为地标性的体育建筑和奥运遗产。

体育场由雅克·赫尔佐格、德梅隆、艾未未以及李兴刚等设计,由北京城建集团负责施工。体育场的形态如同孕育生命的“巢”和摇篮,寄托着人类对未来的希望。设计者们对这个场馆没有做任何多余的处理,把结构暴露在外,因而自然形成了建筑的外观。

2003年12月24日开工建设,2008年3月完工,总造价22.67亿元。作为国家标志性建筑,2008年奥运会主体育场,国家体育场结构特点十分显著。体育场为特级体育建筑,大型体育场馆。主体结构设计使用年限100年,耐火等级为一级,抗震设防烈度8度,地下工程防水等级1级。

2014年4月中国当代十大建筑评审委员会从中国1000多座地标建筑中,综合年代、规模、艺术性和影响力四项指标,初评出二十个建筑。最终由此产生十大当代建筑。北京鸟巢——国家体育场为初评入围建筑之一。



场馆结构

国家体育场坐落于奥林匹克公园建筑群的中央位置,地势略微隆起。

它如同巨大的容器。高低起伏的波动的基座缓和了容器的体量,而且给了它戏剧化的弧形外观。汇聚成网格状--就如同一个由树枝编织成的鸟巢。在满足奥运会体育场所有的功能和技术要求的同时,设计上并没有被那些类同的过于强调建筑技术化的大跨度结构和数码屏幕所主宰。体育场的空间效果新颖激进,但又简洁古朴,从而为2008年奥运会创造了独一无二而又史无前例的地标性建筑。

结构基座

基座与体育场的几何体合二为一,如同树根与树。行人走在平缓的格网状石板步道上,步道延续了体育场的结构肌理。步道之间的空间为体育场来宾提供了服务设施:下沉的花园,石材铺装的广场,竹林、矿质般的山地景观,以及通向基座内部的开口。从城市的地面上缓缓隆起,几乎在不易察觉中形成了体育场的基座。体育场的入口处地面略微升高,因此,可以浏览到整个奥林匹克公园建筑群的全景。

屋顶

体育场的空间效果新颖激进,但又简洁古朴。体育场的外观就是纯粹的结构,立面与结构是统一的。各个结构元素之间相互支撑,汇聚成网格状,就象编织一样,将建筑物的立面,楼梯,碗状看台和屋顶融合为一个整体。如同鸟会在它们树枝编织的鸟巢间加一些软充填物,为了使屋顶防水,体育场结构间的空隙将被透光的膜填充。由于所有的设施-餐厅,客房,商店和卫生间都是独自控制的单元,建筑外立面的整体封闭因而是非常不必要的。这使体育场有自然通风,是体育场环保设计的最重要的一个方面。

包厢

舒适豪华的装修布置,优质周到的配套服务,清晰良好的观看视野是国家体育场包厢品质的保障。它不仅提供了一个亲临其境的最佳观赛场所,更为社会企业和各界名流搭建一个交际、公关、答谢客户的社交平台,为企业提供一次难得的展示自身实力和尊贵地位的机会。国家体育场包厢位于体育场的四层,赛后通过改造,赛后包厢的数量为140个。

外形基本材料

“鸟巢”外形结构主要由巨大的门式钢架组成,共有24根桁架柱,现已完成20根桁架柱整柱及2根下柱吊装。国家体育场建筑顶面呈鞍形,长轴为332.3米,短轴为296.4米,最高点高度为68.5米,最低点高度为42.8米。

在保持“鸟巢”建筑风格不变的前提下,设计方案对结构布局、构建截面形式、材料利用率等问题进行了较大幅度的调整与优化。原设计方案中的可开启屋顶被取消,屋顶开口扩大,并通过钢结构的优化大大减少了用钢量。大跨度屋盖支撑在24根桁架柱之上,柱距为37.96米。主桁架围绕屋盖中间的开口放射形布置,有22榀主桁架直通或接近直通。为了避免出现过于复杂的节点,少量主桁架在内环附近截断。钢结构大量采用由钢板焊接而成的箱形构件,交叉布置的主桁架与屋面及立面的次结构一起形成了“鸟巢”的特殊建筑造型。主看台部分采用钢筋混凝土框架一剪力墙结构体系,与大跨度钢结构完全脱开。

Q460钢材的运用

“鸟巢”结构设计奇特新颖,而这次搭建它的钢结构的Q460也有很多独到之处:Q460是一种低合金高强度钢,它在受力强度达到460兆帕时才会发生塑性变形,这个强度要比一般钢材大,因此生产难度很大。这是中国国内在建筑结构上首次使用Q460规格的钢材;而这次使用的钢板厚度达到110毫米,是以前绝无仅有的,在中国的国家标准中,Q460的最大厚度也只是100毫米。以前这种钢一般从卢森堡、韩国、日本进口。为了给“鸟巢”提供“合身”的Q460,从2004年9月开始,河南舞阳特种钢厂的科研人员开始了长达半年多的科技攻关,前后3次试制终于获得成功。2008年,400吨自主创新、具有知识产权的国产Q460钢材撑起了“鸟巢”的铁骨钢筋。


特殊结构

此外,屋顶内环主桁架吊装和立面次结构安装已全面展开。“鸟巢”钢结构所使用的钢材厚度可达11厘米,以前从未在中国国内生产过。另外,在“鸟巢”顶部的网架结构外表面还将贴上一层半透明的膜。使用这种膜后,体育场内的光线不是直射进来的,而是通过漫反射,使光线更柔和,由此形成的漫射光还可解决场内草坪的维护问题,同时也有为座席遮风挡雨的功能。

“鸟巢”把整个体育场室外地形微微隆起,将很多附属设施置于地形下面,这样既避免了下挖土方所耗的巨大投资,而隆起的坡地在室外广场的边缘缓缓降落,依势筑成热身场地的2000个露天座席,与周围环境有机融合,并再次节省了投资。

看台

设计成为巨大的人群的容器,无论远眺还是近观,都给人留下与众不同的、不可磨灭的印象。体育场内部,这种均匀的碗状结构形体将能调动观众的兴奋情绪,并使运动员超水平发挥。创造连贯一致的外表,座席的干扰被控制到最小,声学吊顶将结构遮掩使得观众和场地上的活动成为注意焦点。在此,人群形成了建筑。

主火炬塔

历届奥运会的主火炬台、点火仪式和点火人都是最后揭晓的最高机密。其中,主火炬台造型设计又和点火方式密切相关。在2008北京奥运会进入50天倒计时阶段,正式开工修建,由此引发各种猜想。

2008年8月8日,在北京奥运会开幕式的结尾,许海峰手持火炬进场,接着许海峰将火炬传递给第二棒火炬手高敏,高敏将火炬传递给第三棒火炬手李小双,李小双将火炬传递给第四棒火炬手占旭刚,占旭刚将火炬传递给第五棒火炬手张军,张军将火炬传递给第六棒火炬手陈中,陈中将火炬传递给第七棒火炬手孙晋芳,,最后,经过无数人猜想的最后一棒火炬手出现了,他就是体操王子------李宁!开幕式进入了又一个高潮。2008年8月9日00:00时,李宁凌空绕场一周,点燃主火炬塔。

主火炬塔是一枝巨大的祥云,位于场地东北角上方。李宁将圣火点燃了导火索,火焰顺着旋转的通道,点燃了火炬塔.以这种普通的方式点燃火炬塔。

特点

“鸟巢”外形结构主要由巨大的门式钢架组成,共有24根桁架柱。主体结构设计使用年限100年,耐火等级为一级,抗震设防烈度8度,地下工程防水等级1级。工程主体建筑呈空间马鞍椭圆形,南北长333米、体的巨型空间马鞍形钢桁架编织式“鸟巢”结构,钢结构总用钢量为4.2万吨,混凝土看台分为上、中、下三层,看台混凝土结构为地下1层,地上7层的钢筋混凝土框架-剪力墙结构体系。钢结构与混凝土看台上部完全脱开,互不相连,形式上呈相互围合,基础则坐在一个相连的基础底板上。国家体育场屋顶钢结构上覆盖了双层膜结构,即固定于钢结构上弦之间的透明的上层ETFE膜和固定于钢结构下弦之下及内环侧壁的半透明的下层PTFE声学吊顶。
