由于底材材料、工期、施工时机、质量等众多因素，使底材不符合涂料的施工要求，造成涂料涂装后产生各种异常现象，为众多漆膜弊病中比较常见的原因。

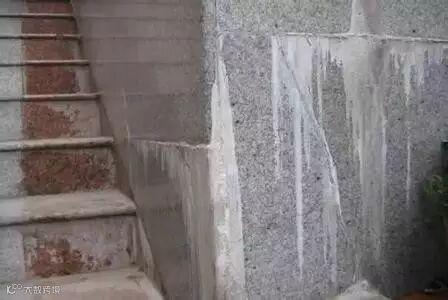

原因：基材保养时间不足，底漆西施过度，碱性过重，PH值不达标。
处理：检测PH值，如不达标，可采用稀若酸液进行涂抹，以中和碱性，并用清水冲洗干净后，涂装底漆，面漆；如达标，则直接重涂底漆和面漆。
注意：通常都要涂底漆，否则无法完全遮盖或一段时间后再次泛白发花。
案例：某建筑外墙重涂工程
涂装后下雨，产生白色斑痕，经检查，面漆上的PH值10，但刮开漆膜后检测PH值为13，发白的根源在底材的碱性。

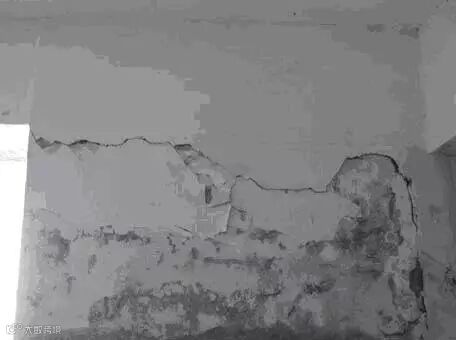

原因：基材水泥砂浆质量差，或底材不干净，底材和漆膜的附着力差。
处理：如起皮、气泡仅为局部现象，可去除问题漆膜，用底漆进行封闭和加固后，再进行修补涂装。如问题大面积产生，则需对底材进行重新处理后才能进行涂装。
案例：某仿砖型涂料砖缝涂料剥落
该住宅施工质感涂料仿砖效果时，砖缝中含砂底漆被美纹纸粘脱，需人工修补。

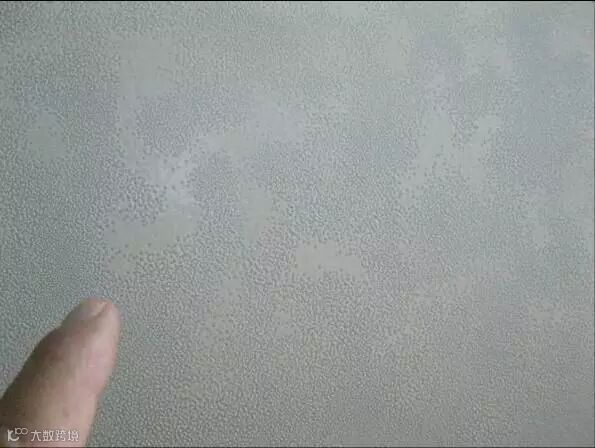

原因：基材因保养期不到或渗透等原因造成含水率过高
处理：如起皮、起泡仅为局部现象，可去除问题漆膜，彻底干燥后再进行修补涂装。如问题大面积产生，则需去除面漆干燥彻底后再进行重涂。
在外墙装饰领域一直流行着“三分材料，七分施工”的说法 ，底材的正规合格是外墙施工涂装的第一步，只有良好的底材处理才能保证良好的涂装效果。避免漆膜弊病，从底材开始。
★★★★★美涂士工程中心★★★★★
作为专注地产建筑领域墙面装饰与保护的专业服务商，美涂士工程中心以其优良的产品品质和专业的服务质量，相继被青藏铁路、北京人民大会堂、第29届奥运会青岛国际帆船比赛中心、广州新白云国际机场、上海国家会展中心、海南博鳌会场、上海世博会展厅、深圳地铁等全国2500多个知名工程采用。
