一、遇水发白 抗水性差
市场上一些真石漆经过雨水冲刷和浸泡后会明显发白，天气晴朗后又恢复原来的状态，这是真石漆抗水性差的直接表现。
原因一：乳液品质较低
低价位的乳液为了增加乳液的稳定性，往往会加入过量的表面活性剂，这些表面活性剂会大大降低乳液本身的耐水性。
原因二：乳液用量过低
高品质的乳液价格较高，厂家为了节省成本，只添加少量比例的乳液，从而使得真石漆干燥后漆膜疏松、不够致密，漆膜吸水率比较大，粘结强度也相应降低，一旦遇到长时间的阴雨天气，雨水就会渗透到漆膜里，导致真石漆发白。
原因三：增稠剂过量
一些厂家在制造真石漆时，往往加入大量的羟甲基纤维素，羟乙基纤维素等作为增稠剂，这些物质都属于水溶性或亲水性，涂料成膜后留在涂层中，大大降低涂层的耐水性能。
二、喷涂飞溅 浪费严重
有些真石漆在进行喷涂时会掉砂，甚至会四处飞溅，严重时可浪费1/3左右，都是什么原因导致的呢？
原因一：碎石级配不当
真石漆中天然碎石颗粒不能采用均匀大小的颗粒，必须采用大小不同的颗粒混合搭配，如果采用均匀颗粒和颗粒搭配不合理，均会造成飞溅。
原因二：施工操作不当
可能是喷枪口径太大、喷枪压力选择不当等因素造成飞溅。
原因三：涂料稠度不当
涂料稠度调整不当，也会造成喷涂时掉砂和飞溅，严重浪费材料。
解决方法：
1.调整碎石级配
过多使用粒径小的碎石会使漆膜表面质感降低，过度使用粒径过大的碎石，则容易造成飞溅和掉砂，只有按一定级配配比，才能达到均匀统一。
2.调整施工操作
如果是喷枪原因，则需要调整喷枪口径和压力。
3.调整涂料稠度
如果是涂料稠度造成原因，则需要调整稠度。
三、真石漆发花
原因一：
基层酸碱度的影响，酸碱度大于9，就会导致发花现象。
原因二：
施工过程中薄厚不均匀容易出现发花，此外真石漆喷涂用量过少，漆膜太薄也会造成发花现象。
原因三：
真石漆生产过程中，纤维素比例过高，是发花的直接原因。
解决方法：

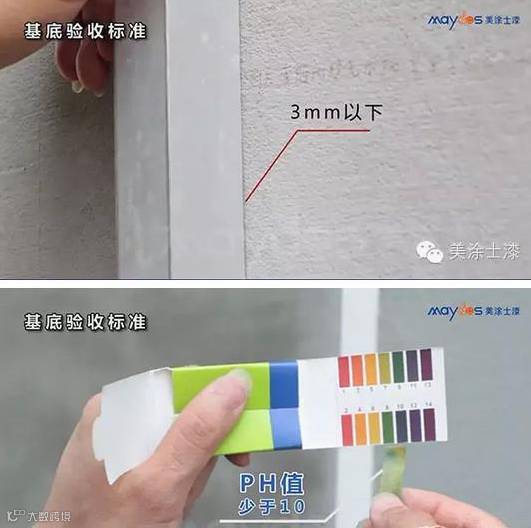

1.严格控制基层酸碱度，使用抗碱封闭底漆做封底处理，防止碱性物质析出。

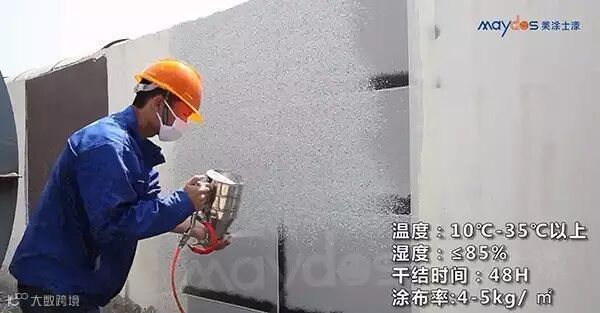

2.严格执行正常施工用量，不偷工减料，正常的真石漆的涂布量为3.5-4.5kg/平米。
3.按合理比例控制作为增稠剂的纤维素含量。
四、真石漆变黄
主要原因：生产商采用了较差的丙烯酸乳液作为粘结剂，经过太阳紫外线照射会发生分解，析出有色物质，最终造成黄变现象。
解决方法：选用优质乳液作为粘结剂，提高产品品质。
五、漆膜过软
主要原因：
合格的真石漆漆膜会很硬，用指甲无法抠动。漆膜太软主要是由于乳液选择不当或含量较低，造成漆膜成膜时的涂层不够紧密。
解决方法：
制造真石漆，不能选择与制造乳胶漆一样的乳液，应选择粘结力较高、成膜温度更低的复合溶液。
六、涂层问题
涂层开裂：
原因一般是基层开裂；基层未分格成块，或分割块太大；一次喷涂量太大，涂料太厚；涂料太稠厚, 又稀释不当;涂料本身性能存在缺陷等都易引起涂层开裂。
涂层不均匀：
原因是没有使用同一批号的涂料; 涂料储存时分层或表层出现浮水, 喷涂前又没有充分搅拌均匀, 涂料粘度不同; 喷涂时空气压力不稳; 喷涂时喷枪喷嘴的口径因磨损或安装错误而发生变化。

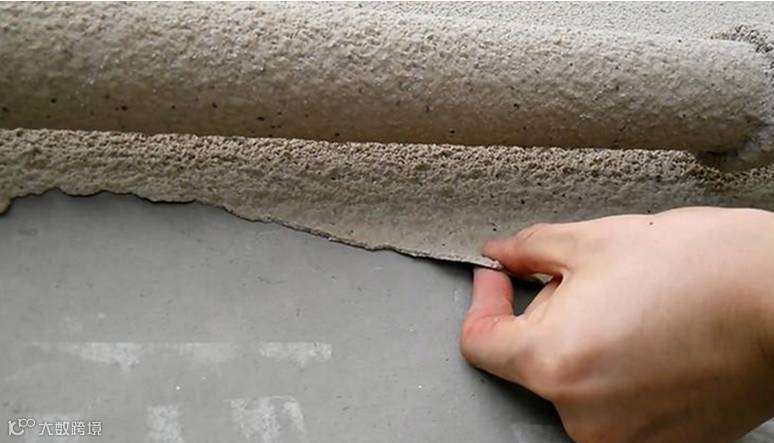

涂层脱落、损伤：
原因是涂料施工时基层的含水率过大; 受过外力机械冲撞; 施工气温太低而造成涂料成膜不好; 揭去胶带时间不适或方法不当造成涂料损伤; 外墙底部未做水泥脚线;未使用配套封底涂料。
涂层起泡、起鼓：
原因是涂料施工时基层的含水率过大; 水泥砂浆、混凝土基层因龄期不够, 或因养护温度过低而强度不够, 混合砂浆基层设计强度偏低, 或者施工时配合比不正确; 涂料的质量不合格; 没有使用封闭底涂料; 主涂面还没有完全干燥即涂装罩面涂料。
涂层太软:
乳液选择不当是造成涂层发软的主要原因, 乳液含量不足也是原因之一。应选择真石漆专用乳液, 其粘接强度不应低于3 kPa, 最低成膜温度不应低于20℃。
★★★★★美涂士工程中心★★★★★
