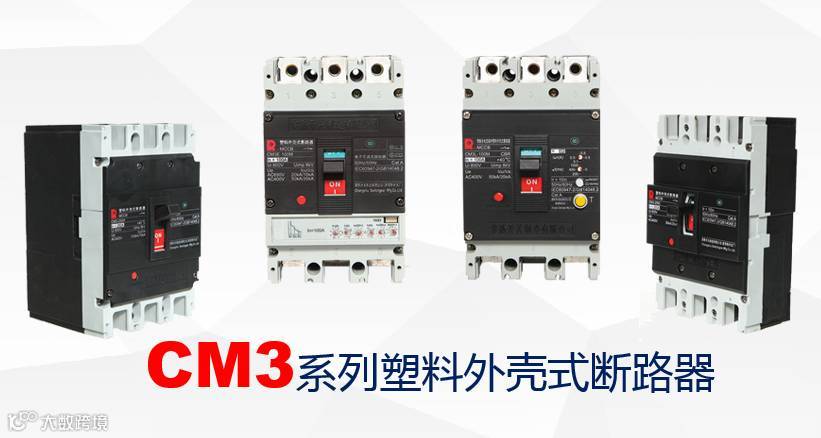

CM3Z系列智能型塑壳断路器
CM3ZL系列智能型带剩余电流保护塑壳断路器
针对无人值守场合, 可对电压保护（低压、过压、断相保护）、剩余电流保护,提供自动重合闸功能，保证供电连续性。
●孪生化、小型化
功能丰富,体积小巧,安装尺寸与CM3、CM3E完全一致,方便成套使用 。
●操作可靠、性能卓越
极限短路分断能力可达85kA、100kA,操作寿命达20000次,确保高可靠性 额定冲击耐受电压达8kV,并具有隔离功能,指示正确,确保高安全性能 。
●多功能,符合智能管理需求
集过载、短路、欠电压、过电压、断相、断零、剩余电流(漏电)等保护于一体,并可安装各类附件,提供辅助、报警、欠压、分励等各类开关信息和控制所需 。
●智能可通信
内置RS485 通信接口,具备遥测、遥信、遥控、遥调等功能,实现电网智能化管理。
●人性化设计 采用大液晶显示
自动循环显示实时剩余电流值、剩余电流动作值,故障跳闸时自动显示故障跳闸原因、故障跳闸相序及跳闸时的参数 界面清晰、用户可方便地在断路器面板上实现对断路器的控制及参数整定等 。

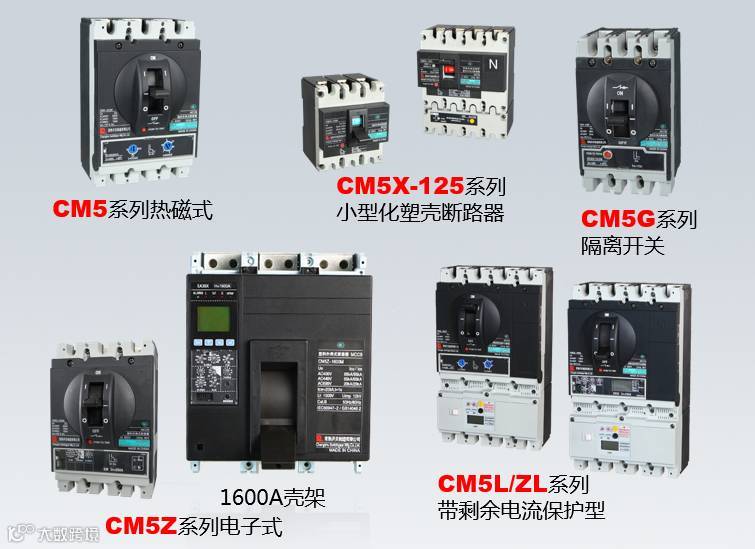

CM5Z-1600系列智能型塑壳断路器
适用于交流50/60Hz、绝缘电压为1000V的配电网络中。用于分配电能和保护线路、电源及用电设备。满足大容量变压器分支回路配电保护以及负荷集中控制场合配电保护的应用要求。
●CM5Z系列断路器扩展至壳架等级1600A, 额定电流扩展至800A、1000A、1250A、1600A, 而宽度尺寸仅为210mm。
●与下级CM5塑壳断路器的配合,满足GB14048.2附录A完全选择性要求。
●可选多种智能脱扣器,具有电流、电压保护功能,不但可 实现对线路的一般保护,还可实现对电动机、发电机等设备的保护, 并可实现剩余电流保护。
●可选择基本电流测量智能脱扣器,也可选择电流、电压、 功率、频率、电能、谐波、相序、需用值测量脱扣器,并可查询历史 记录。

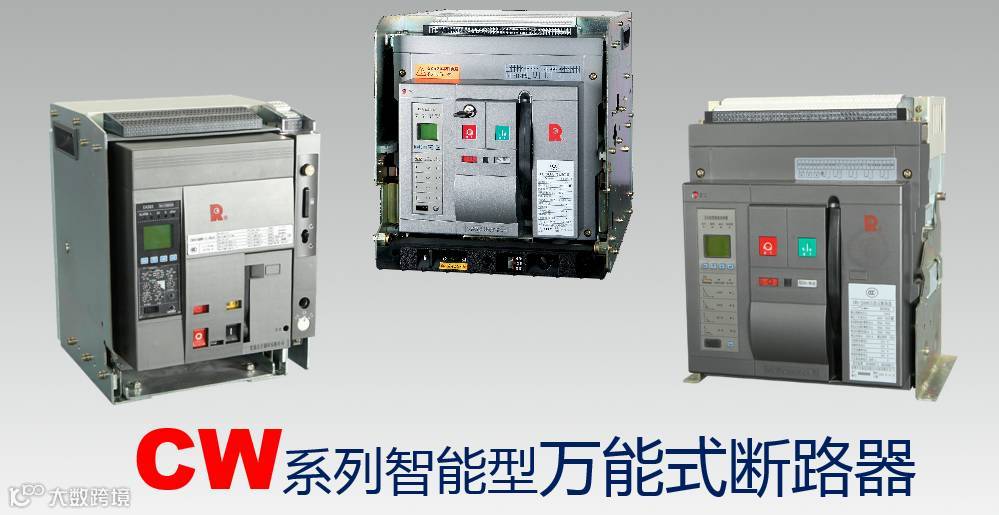

CW3系列智能型万能式断路器
CW3 系列智能型万能式断路器适用于交流50Hz/60Hz，额定工作电压400V、690V，额定电流6300A 及以下的配电网络中，不但可实现对线路的保护，还可实现对电动机（断路器满足GB 50055 对电动机保护要求）、发电机（断路器满足GB 755 对发电机保护要求）等设备的保护，因此为用户提供了更安全、更可靠、更全面的低压配电保护方案。
●应用广泛，可适用于交流400V、690V，并且派生产品CW3G隔离开关交直流两用，直流电压可达1000V，满足光伏发电应用，还具备TH型断路器，满足湿热带地区使用要求。
●智能电力运行管理、小体积、维护性能完善、保护可靠、带隔离功能。
●倡导断路器新理念，实现额定短时耐受能力Icw=额定运行短路分断能力Ics=额定极限短路分断能力Icu，实现全电流范围选择性保护，提高运行可靠性。
额定极限短路分断能力Icu：400V：65kA～135kA；690V：35kA～100kA
额定运行短路分断能力Ics：400V：55kA～135kA；690V：35kA～100kA
额定短时耐受电流Icw (1s)：400V：42kA～135kA；690V：35kA～100kA
●断路器可选配不同智能控制器，实现更丰富的电力参数检测（如谐波监测、功率和电度显示），测量精度高，可满足监测级要求；多种曲线保护，满足不同应用场合（如发电机保护）。
●导入最先进的断路器状态智能化可视新理念，实现内部温度、附件、本体及抽屉座运行状态的实时监测。
●全模块化设计理念，提供多种模块实现功能的扩展，如辅助触头可扩展至12组（最多），可选装三位置状态监视等。
●主回路接线端子连接方便，可实现水平连接、垂直连接、混合连接，辅助触头数量可选，增配方便。
●可选区域选择性联锁功能，确保各级保护的完全选择性。
●基于Modbus-RTU协议的通信断路器，通过本公司的CN1DP适配器、CN1EG以太网适配器可应用于Modbus、Profibus、Devicenet、CAN总线和以太网通信网络，方便用户进行多种协议的应用管理。
●通过配置FDM3短消息通知模块，可实现断路器故障脱扣或报警信息无线监视。
●可配FWB1温度报警模块，实现连接点在线超温报警。

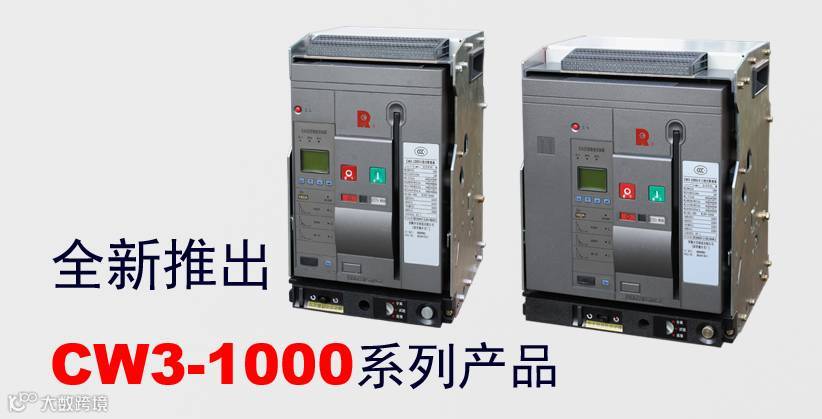

CW3-1000智能型万能式断路器
目前最小壳架的CW3系列产品
●集17项专利于一身
●额定工作电压AC400V/ 440V / 690V
●额定工作电流200A至1000A
●过载保护电流范围实现80A至1000A
CW3X-1600系列 限流型万能式断路器
●国内首创限流型万能式断路器,与下级CM5塑壳断路器配合,满足完全选择性要求 。
●高分断能力、高限流性能满足大容量变压器分支回路的长电缆馈电输出 。
●可选多种安装方式:抽屉式、固定式;并可实现多种连接方式 可提供直至-40°C低温型产品 。
●可选多种智能控制器,具有电流、电压保护功能,不但可实现对线路的一般保护,还可实现对电动机、发电机等设备的保护,并可实现剩余电流保护 。
●可选多种智能控制器实现电流、电压、功率、频率、电能、谐波、相序、需用值测量, 可查询历史记录,并可选择Modbus、Profibus、Devicenet、CAN任一通信协议本体直接输出 。
CW3R-1600系列 增强型万能式断路器
●CW3R增强型万能式断路器,凭借常熟开关多年领先的研发经验和技术,着力提升万能式断路器操 作性能,实现了性能提升的又一次超越。
●CW3R具有超长的机械寿命和电气寿命,机械寿命(免维修)达到3万次,电气寿命达到1.5万次 (400V),并满足GB14048.4 AC-3类使用要求。
●凭借优越的性能,CW3R增强型万能式断路器更方便各类电气系统的应用选型,无论是对于标准电 气配电应用场合,还是对于新型分布式能源电气配电需要,以及风机并网操作、逆变器并网操作的设备 应用需要,都可满足其应用要求,并可节约您的费用。
●CW3R增强型万能式断路器,特别推出增强型智能控制器ER型,满足多电源网络各类特殊的保护 要求,如方向性保护、方向性区域选择性保护、自动同期合闸功能、双重参数整定等。
CW3F-2500系列 宽频型万能式断路器
●保护完善
在10-200Hz频率范围内提供可靠的过载及短路保护。
●适应能力强
满足风力发电机使用要求,即使在风机超速运行的情况下都可以提供过载、短路保护。
●技术新突破
过电流保护采用了宽频自供电技术和双重滑动窗口技术(专利),确保了宽频率范围保 护精度及可靠性。
●宽范围应用
CW3F-2500宽频型万能式断路器采用工业级电子元器件、特殊润滑油品及机械部件,可 在-40°C-70°C温度范围内运行 。
●标准化设计
统一的2500壳架尺寸,便于规范化设计。与CW3-2500可直接互换使用,无需更改安装尺寸。
常熟开关制造有限公司是国有参股的电器研发制造领军企业，注册资本3.8亿，现有员工1700人，专业研发和制造中低压配电电器、工业控制电器、中低压成套装置、光伏逆变器及光伏发电配套电器和智 能配电监控系统及配套测控器件。产品广泛应用于电力、机械、矿山、冶金、石化、建筑、船舶、核电和新能源发电等领域。
公司是国家级创新型试点企业，建有国家级企业技术中心、CNAS检测中心、博士后科研工作站，江苏省智能电网配用电关键技术研究重点实验室等一流的创新平台。公司拥有一支300多人的创新团队，所 研发的技术和产品先后获得多项省市级以上荣誉，2次获得国家科学技术进步二等奖。
公司注重全过程的质量管理，拥有一批先进的智能化、数字化的研发和制造管理系统和设备，从1994年以来参加的产品质量责任保险，无一理赔，深受用户好评并多次获得省部级质量奖。
常熟开关致力于为用户提供精品电器产品，为社会、客户创造更高价值，打造一流领先的民族电器品牌。
