一、平台描述：
随着近期国内外汽车厂商开始陆续向个人消费市场推出电动车型和随之而来的充电需求逐步增加，众业达推出了一套基于网络管理的集群共享结构的电动汽车充电平台，平台构建为全开放结构，任意业主可以建设符合国家标准的充电站，按照约定接入公共服务后台，集群管理，集中收费，按照产权分配收益，对任意电动汽车用户开放，大大提升了客户便捷性和设备使用效率，最终提高了建设收益和有利于电动汽车推广发展。
二、平台组成：
本平台为基于互联网监控和收费的开放型电动汽车充电桩平台，平台由充电桩、充电站监控系统、移动终端APP、运营中心管理系统组成，客户使用手机APP在任意充电桩均可扫描充电桩二维码付费充电（二维码由平台统一发放），支付平台确认后即可实现充电。
充电桩：电动汽车充电设备，具备自动检测、无人值守运行模式、手机APP充电授权、过程控制及监视的功能，运行状态包括空闲、占用、充电中、故障、急停、失去连接、充电完成等。与充电场监控系统网络连接。
充电站监控系统：监视和控制充电桩的状态及运行过程，接受运营中心控制指令并反馈充电桩状态和数据；发送充电指令或取消充电指令给指定的充电桩，指令包括金额、充电电量、启动充电、停止充电等数据。充电桩完成充电或充电中间出现异常，可实时将状态或数据发送回运营中心。
移动终端APP：用户通过手机软件查找附近的充电桩，并提示充电桩的地图位置，协助用户通过地图找到目的地，同时用户可以通过手机 APP 给汽车充电、查看充电进度、评价等。支持按金额、按电量、按时长等模式充电，并支持手机钱包、微信、支付宝、银联等支付方式。
运营中心管理系统：采用互联网或GPS建立通信连接，运营中心接收用户发送的信息，同时向支付平台申请对该用户进行核对和扣费，支付平台扣费成功后，向远程充电桩发出充电指令，同时把充电信息发送到终端APP，充电完成后进行结算并向用户发送完成信息。中心软件系统包括开放平台、支付系统、充电请求处理中心、调度中心、网站等组成。

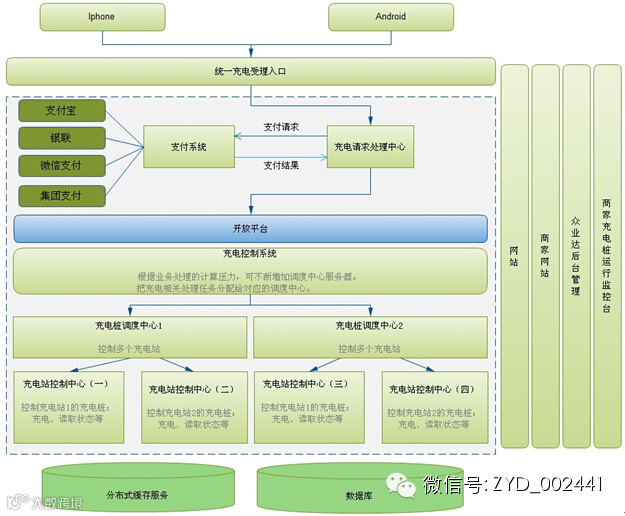

三、平台架构图：
●基于互联网监控，支持全面监视和控制，支持海量终端。
●移动终端APP支付，用户无需购买和携带多个业务付费卡。
●开放的付费模式支持充电站设备共享，提高利用率和用户充电便捷性。
●任意业主设备共享，设备使用效率提高，用户可利用资源丰富。
●基于网络监控和充电点查询。
●支持充电过程中断保护。
●支持无人值守运营模式。
●支持手机 APP 应用拓展功能。
四、平台管理功能：
●订单系统、支付系统、会员资料、运营商资料等相关数据、报表，统一在后台管理模块中，集中管理，集中授权。
●手机广告管理：管理在手机 APP 上显示广告、促销图片。
●运营商管理：审核新增或变更运营商资料、充电站资料、审核运营商实名认证、银行账户认证、开放平台接入认证。
●会员管理：通过注册日期、城市、省份、余额等查询条件查询会员资料、评论等，提供黑名单管理。
●会员相关报表：会员区域分析表、月份新增会员分析表。
●运营商相关报表：消费时段分析表、订单明细表、充电站日报表、充电站月报表、运营商日报表、运营商月报表。
●相关报表：消费时段分析表、银行账户余额表、银行对账单、充值清单、订单明细、营业日报表、营业月报表。
●后台管理用户权限控制：不同职能的用户采用不同的权限。

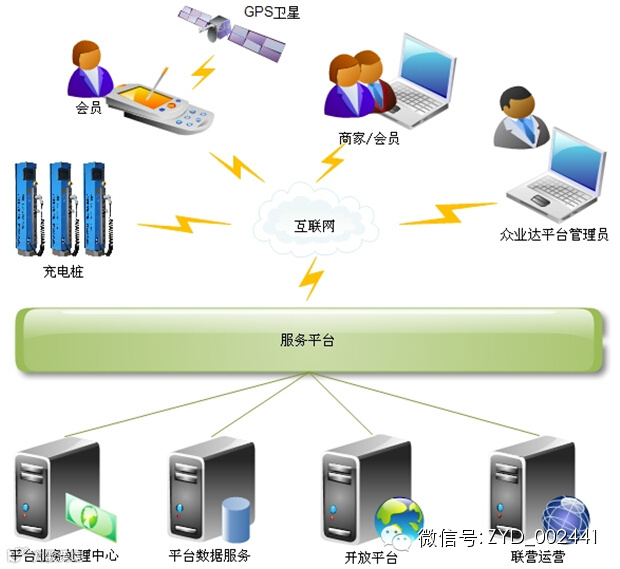

五、平台拓扑图：
●支持苹果 IPhone 4.0 以上、安卓 Android2.3 以上移动终端设备。
●会员或游客可通过APP或网站查看全国范围内的充电桩信息。
●实现会员网上注册、充值、查询余额、提现、充电查询、标准充电桩等功能。
●可在线注册为商家，商家可登记充电桩资料，运营价格，监视充电桩状态、查看并打印运营报表等功能。

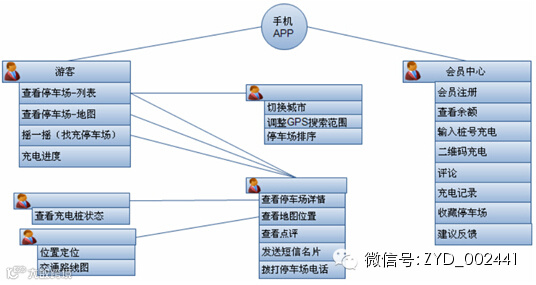

六、APP拓扑图：

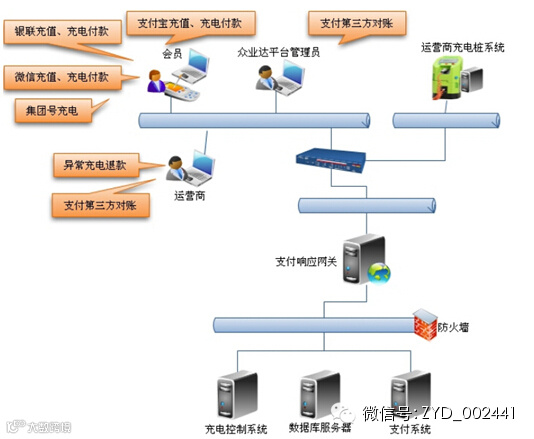

七、支付平台拓扑图：

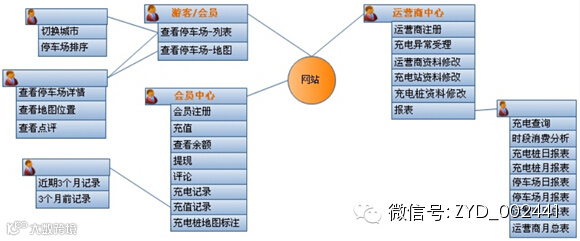

八、网站拓扑图：
