热压焊工艺主要用于马达换向器、电磁阀线圈、变频电机等的焊接。

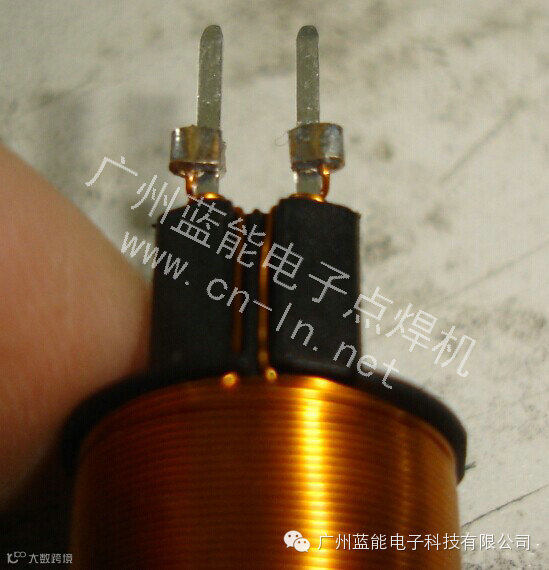

漆包线铜端子热压焊从原理上讲和电阻焊接一样，是把端子与有绝缘层的引线进行加热软化后压接在一起，使之连通导电的一种端未处理方法。利用这种加工方法，可以省却剥导线绝缘层这一工艺过程。
钩形热压焊是把电极产生的电阻热传到端子上，利用这个热量以及加压力进行压接。
热压焊是利用电阻热能保证首先剥离导线的镀层，然后依靠端子的夹力来确保结合强度的热压工艺手段。这里需要强调的是，热压焊并不是焊接，而是热压接这一概念。
特别要注意导线的断线、镀层剥离不足、压夹不足等不良情况。也就是说要确实施行前面所述的品质管理工作。
漆包线铜端子热压焊具有以下特点：
1、不用事先去漆皮，不用焊锡。效率高，成本低，环保。
2、焊接牢固，承受拉力大，并且承受拉力一致性高；
3、压痕小，变形量小，并且压痕变形量比较一致。
漆包线铜端子热压焊焊接难点：
1、漆包线漆皮需要完全爆开，杜绝由于漆包线没完全爆开产生虚焊；能看到漆包线漆皮烧焦状。
2、漆包线变形量需要控制，变形量不超过1/3，确保漆包线不容易断。
3、需要根据不同结构产品，电极材料和形状需要特别设置，确保最佳焊接效果；
4、避免炸火，避免不良率。
漆包线铜端子热压焊机型号和技术参数
型号 |
GBD-04A |
GBD-06A |
输入电压 |
380V |
380V |
额定功率KVA |
12 |
16 |
最大输出电流（DCA） |
4000 |
6000 |
负载持续率% |
10 |
10 |
逆变频率KHZ |
4/8 |
1 |
焊接循环段 |
11 |
11 |
焊接脉冲数 |
3 |
3 |
缓升缓降 |
有 |
有 |
焊接规范数 |
20组 |
20组 |
控制方式 |
定电流、电压、脉宽 |
定电流、电压、脉宽 |
电流、电压、功率监控 |
有 |
有 |
时间设定 |
000-999ms |
0-999ms |
焊接时间（放电时间）精度 |
±0.125ms ±0.25ms |
±1ms |
外形尺寸 |
460*400*300 |
460*222*345 |
385*200*300 |
||
重量KG |
33 |
23.5 |
26.5 |
================================
广州蓝能电子科技有限公司专注于焊接电源，精密点焊机，脉冲热压机。核心产品高频点焊机、脉冲热压机在国内享有盛誉，逆变点焊电源在自动化焊接中大量配套使用。我们愿为您寻找最佳焊接解决方案，公司设有工艺实验室，欢迎前来试样。
