《圆线电机引线漆包线焊接设备》

热熔焊接机优势：

1、不用事先去漆皮，不用焊锡；

2、接线铜端子熔接工艺，熔接部分具有更低的电阻；

3、焊接强度是远远高于其他“焊锡工艺”等；

4、通过此种熔接方式，不可能将电磁线从“接线端子”里拔出来；

5、通过此种焊接方式，成本低，没有其他的耗材成本；

6、可以精密控制电流的输出；

7、操作人员只需要进行非常简单的培训，操作人员只需要开机启动选择参数就可以；

8、生产效率快，一次只需几秒至二十秒就可以完成；

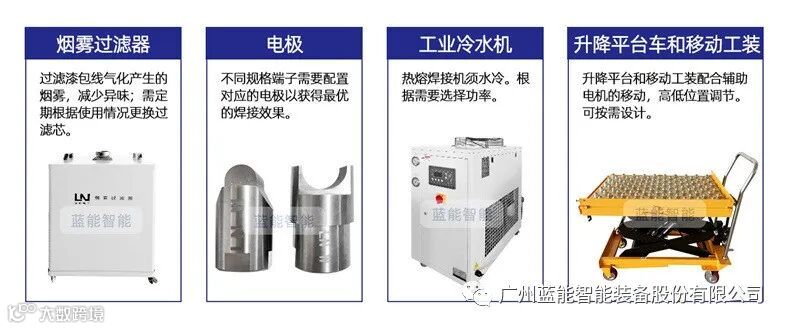

9、可配有直径不同的电极，而且它们的更换方式很简单、迅捷。

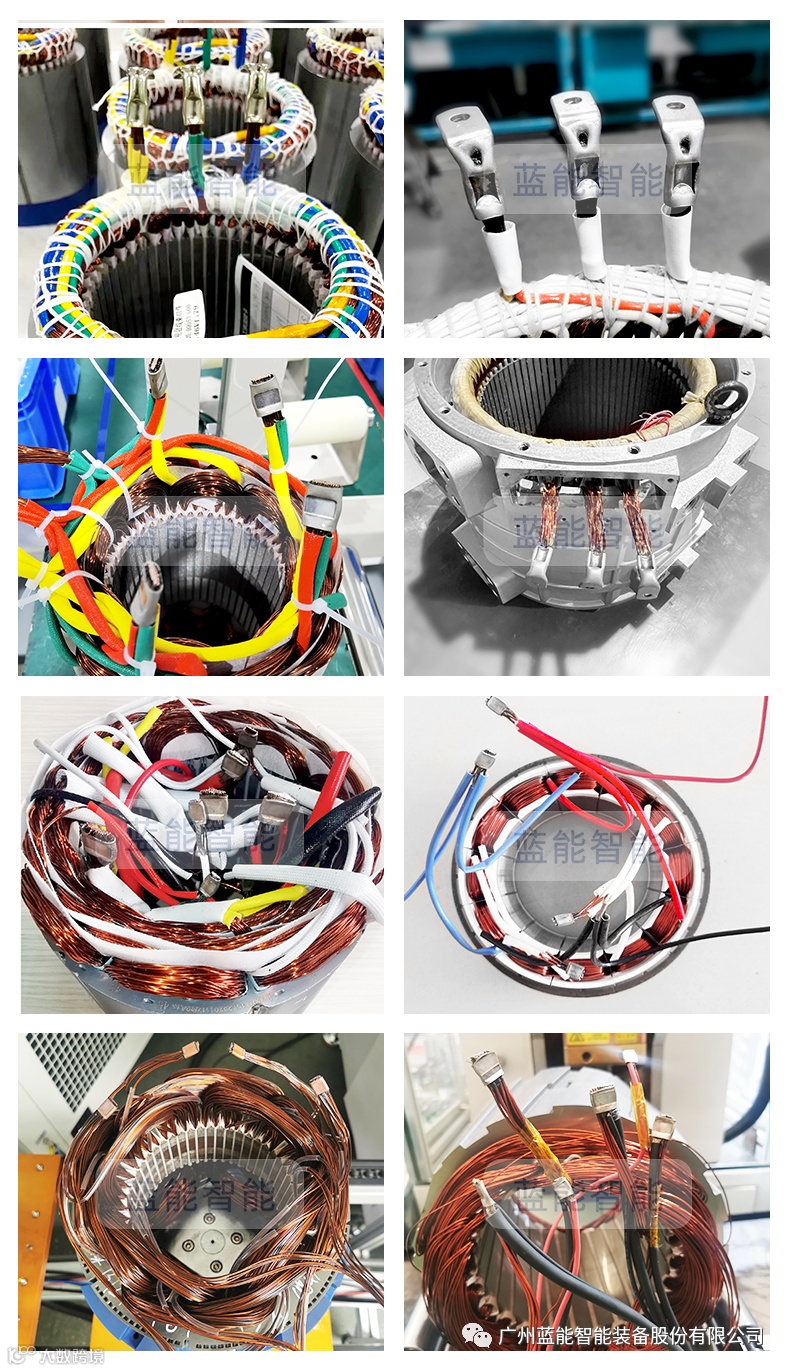

焊接应用:

汽车电机、纯电动汽车、混合动力汽车、电动大巴车、电动叉车、电动三轮车、旅游观光车、空调电机、电梯电机、地铁驱动电机、发电电机、EPS电机，油汀电机，电抗器，充电桩等领域。

工作原理和步骤：

LN-RRJ系列电机定子铜鼻子热压焊熔接是把电极产生的电阻热传到端子上，利用这个热量以及加压力进行压接。是利用电阻热能保证首先剥离导线的镀层，然后依靠端子的夹力来确保结合强度的热压工艺手段。这里需要强调的是，热压焊并不是焊接，而是热压接这一概念。作为焊接支持，LN-RRJ系列焊接机需要用到铜端子或铜管。热熔接过程包括两项同时发生的操作：1、经过电极之间的电流加热铜端子或铜管并导致漆包线漆皮汽化，2、电极作用于支架上的压力将其压紧成为一体，具有极高的电机性能。

1、最初的热量将电磁线（漆包线）的漆皮气化；

2、进一步的加热，漆皮气化后，为铜线和铜线连接在一起提供条件；

3、最后，进一步加热和施加压力，洁净后的铜线互相热量传递扩散。不仅仅是铜线连接在一起，铜线还和端子也连接在一起。

4、在通电断开后，压力需要继续保持，避免铜线连接松开。

5、通过此种熔接方法形成的连接，拉力强大和耐用，并且几乎“零电阻”的连接。

焊接视频如下：

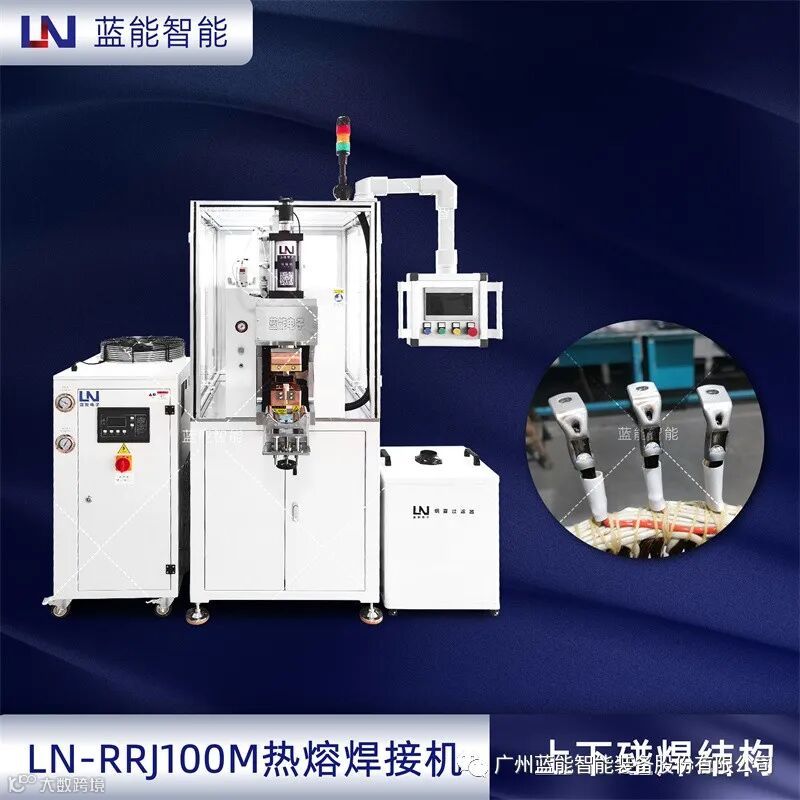

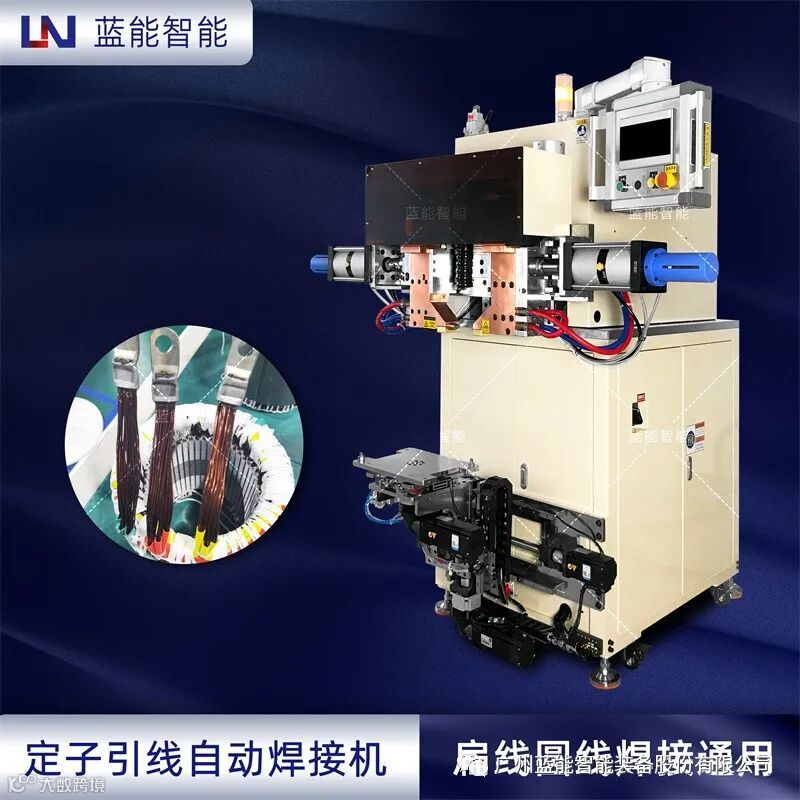

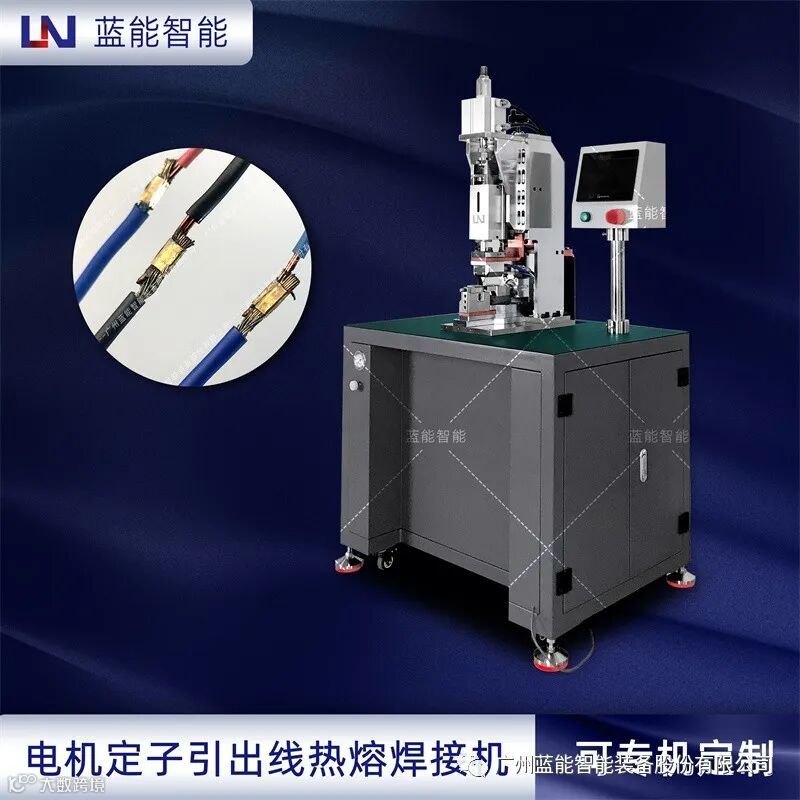

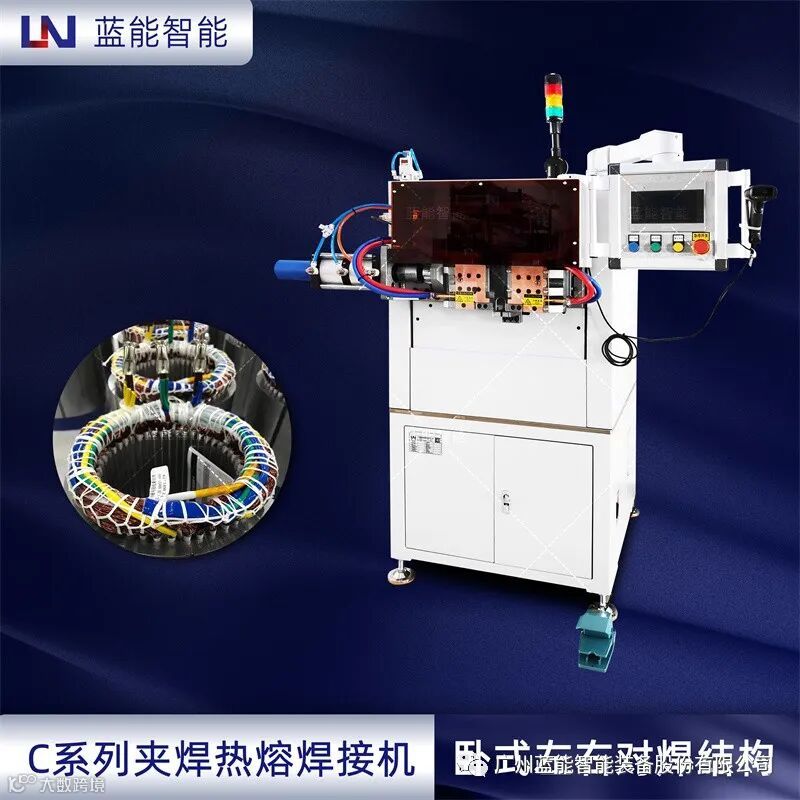

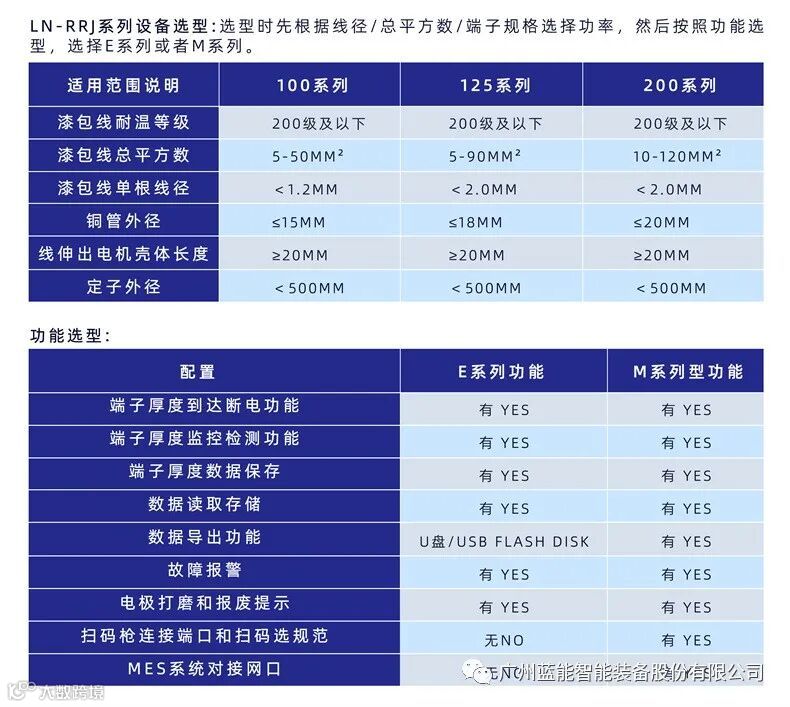

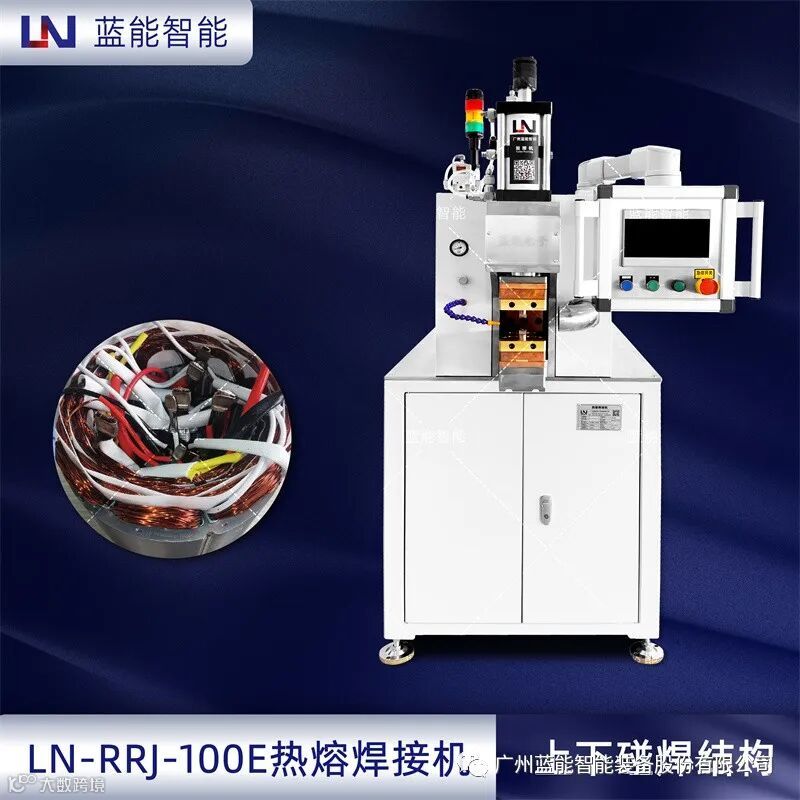

圆线电机漆包线焊机系列产品如下：
