一、编织铜线自动并线机设备名称技术规范、主要配置：
(一) 编织铜线自动并线机采用高频逆变直流焊接电源
控制器：
项目 |
单位 |
型号 |
|
LND-20A |
备注 |
||
额定功率 |
KVA |
45 |
设定 |
供电输入电源三相三线(交流电压) |
V |
380 |
国标 |
输入端额定频率 |
HZ |
50 |
国标 |
逆变频率 |
KHZ |
2 |
设定 |
输出端工作最大电流 |
A |
400A |
|
控制方式 |
定电流、电压 |
设定 |
|
电流、电压、功率监控 |
有 |
设定 |
|
时间设定 |
ms |
0-999ms |
设定 |
三段加热过程 |
预热、焊接、回火 |
设定 |
|
焊接规范数 |
20组 |
设定 |
|
焊点计数功能 |
有 |
设定 |
|
缓升缓降 |
有 |
设定 |
|
冷却要求 |
水冷 |
设定 |
|
外形尺寸 |
550*235*445 |
设定 |
|
质保状况 |
1年 |
1年内免费维修 |
|
中频逆变直流电阻焊变压器参数：
项目 |
单位 |
型号 |
|
备注 |
|||
额定功率 |
KVA |
45 |
设定 |
PWM输入端电源二线 |
V |
540 |
设定 |
输入端额定电流 |
A |
85 |
计算得 |
输入端工作最大电流 |
A |
400A |
|
变压比 |
倍 |
55:1 |
设定 |
输出端电源(直流电压) |
V |
9.8 |
|
焊接时间（放电时间）精度 |
ms |
±0.5 |
设定 |
最大输出电流 |
DCA |
20000A |
|
负载持续率 |
% |
20 |
设定 |
焊接循环段 |
11 |
设定 |
|
焊接脉冲数 |
3 |
设定 |
|
冷却要求 |
水冷 |
设定 |
|
外形尺寸 |
260*160*125 |
设定 |
|
（二）编织铜线自动并线机机构图

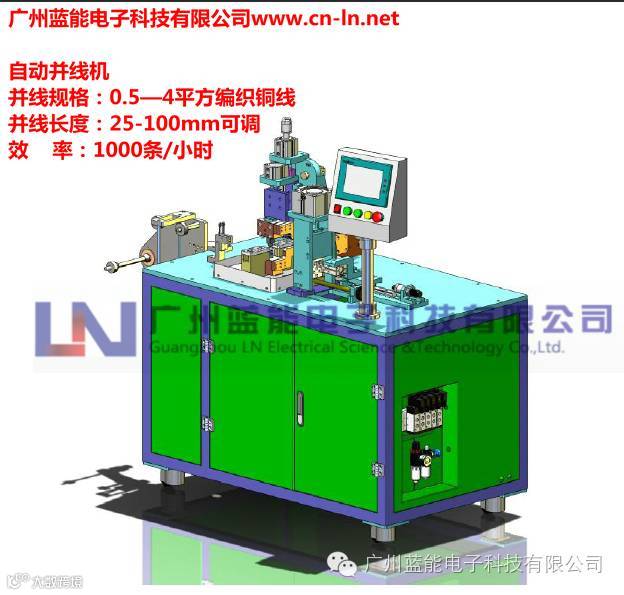

二、编织铜线自动并线机规格：
1、 安装尺寸：L1000*W600*H1100
2、 并线规格：0.5—4平方
3、 并线长度：25-100mm可调
4、 控制方式：PLC+触摸屏，台达及显控
5、 气动元件：亚德客
6、 效率：600-800条/小时
三、编织铜线自动并线机特点说明

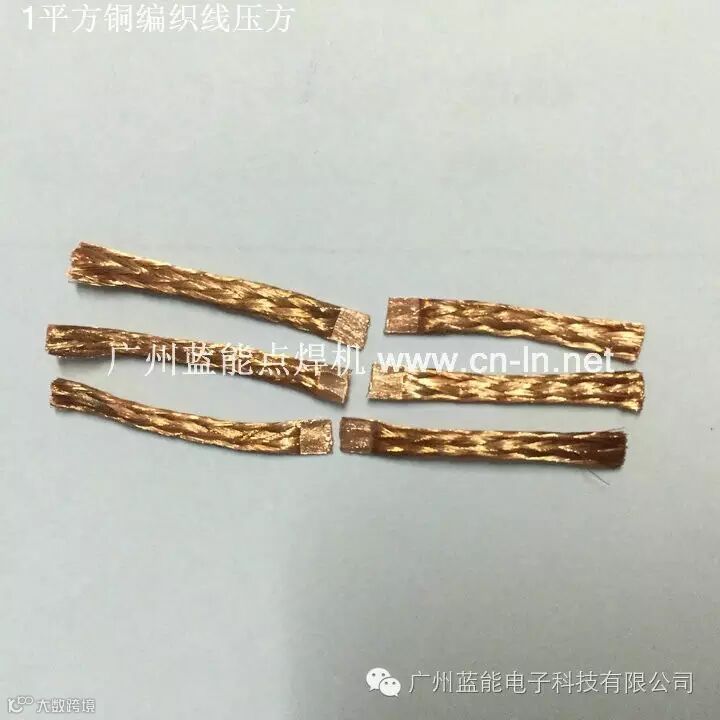

自动送线，自动压方，自动裁切。按规格成型，成型一致，铜线成块，严实无散线，四面光洁。
四、编织铜线自动并线机应用
汽车、航空、低压电器行业线束自动并线，成型，压方。汽车线束、继电器线束、航空线束、航空继电器线束并线，成型，压方。编织线并四方线，编织线按规格要求压方成型。
