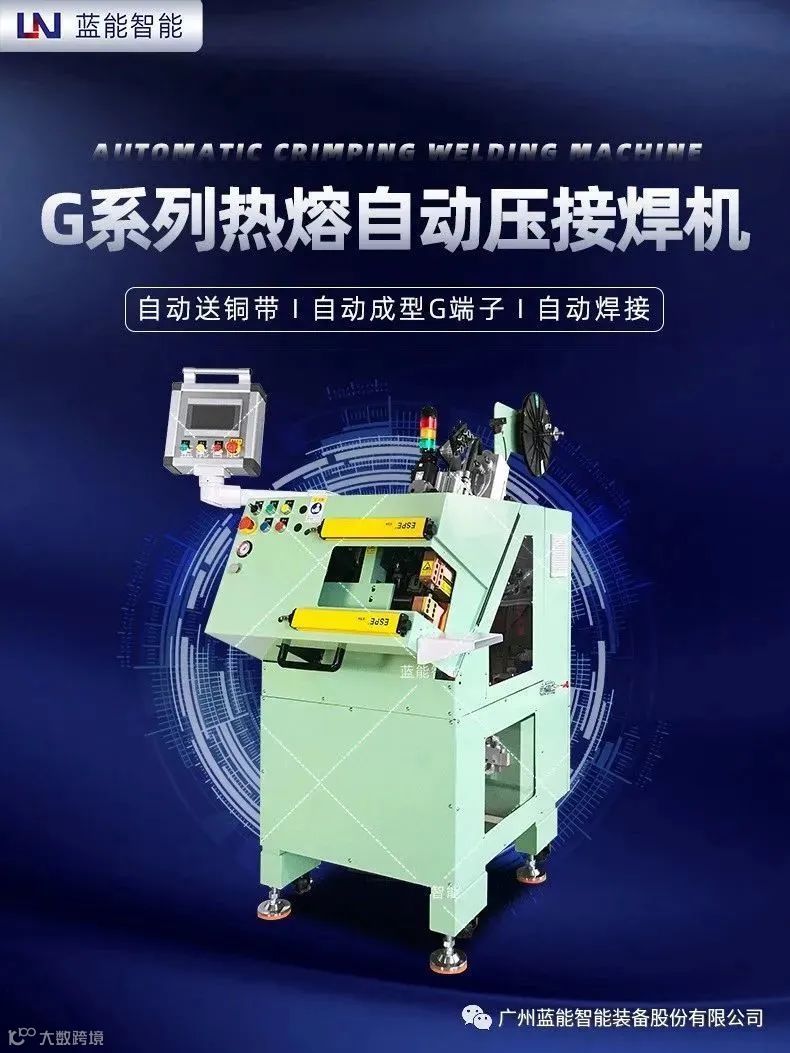

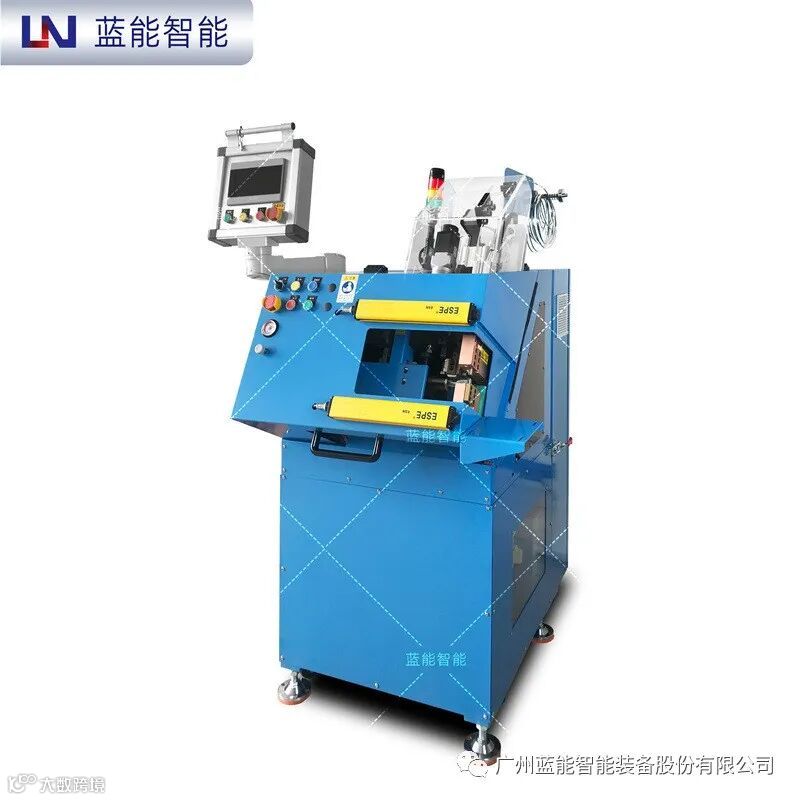

LN定子引线自动压接焊接机原理

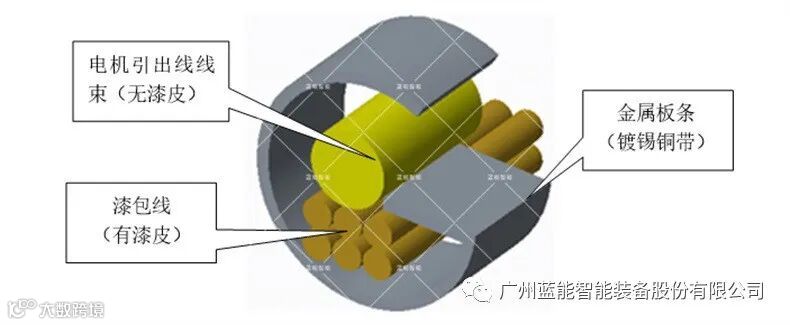

电极产生的电阻热传到端子上，利用这个热量以及加压力进行压焊接。电阻热能保证首先剥离漆包线的漆膜，然后依靠端子的夹力来确保结合强度。漆包线不用事先去漆皮。本设备通过自动卷料形成G型端子，人工上料后，设备对组合焊件压焊并加热，使其产生塑性变形、融化（漆包线漆皮完全碳化），并通过再结晶和扩散等作用形成端子，使组合焊件熔接。
生产能力
焊接一个端子，时间5-10S。（只是漆包线焊接，节拍在5S左右；漆包线和电子线一起焊接，因为卡线的时间长，节拍在10S左右）。
设备操作流程
1-机器自动将铜带成型为G型开口端子，并且自动将端子送到焊接点；
2-人工将漆包线或和电子线卡进端子；
3-脚踏启动，下压焊接放电，自动剪切多余线头；
4-重复作业
焊接应用

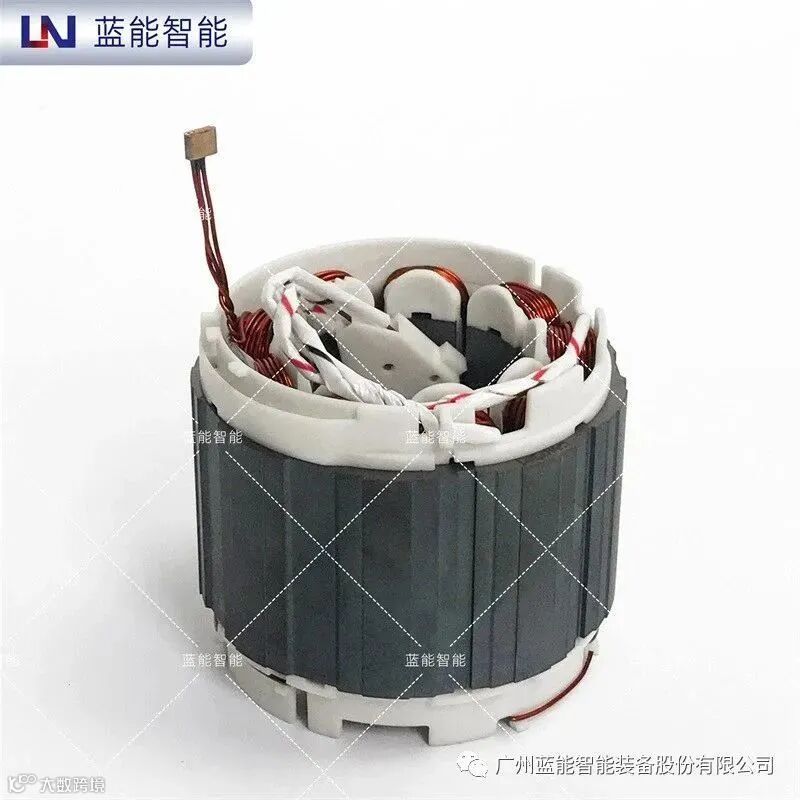

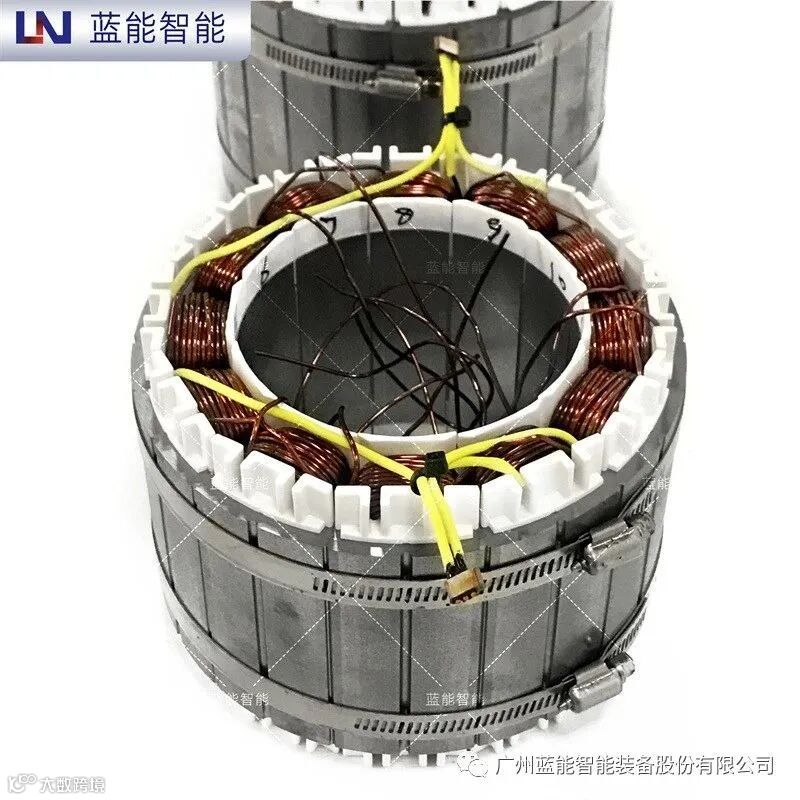

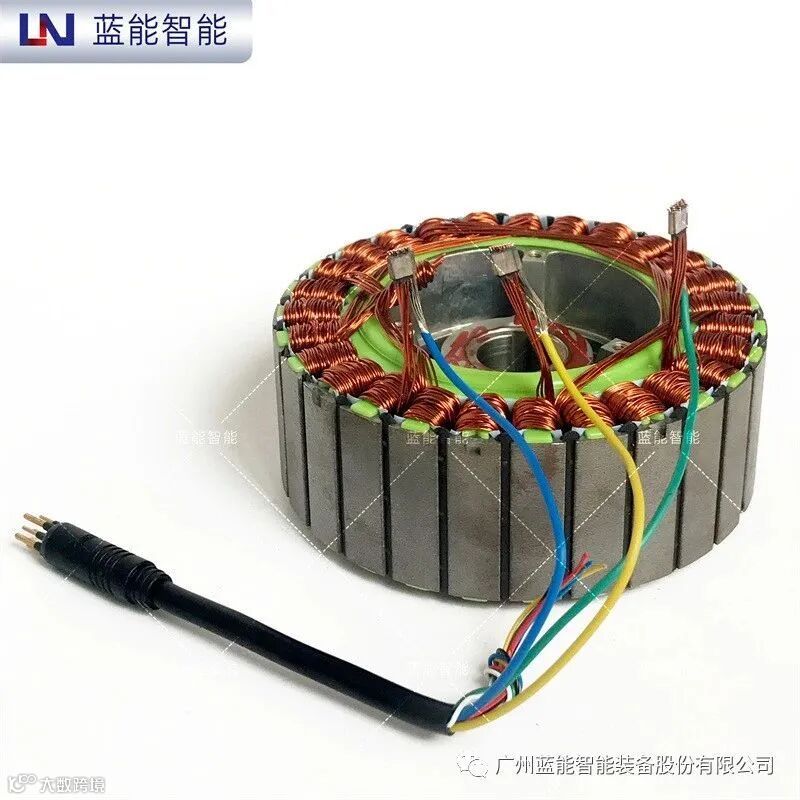

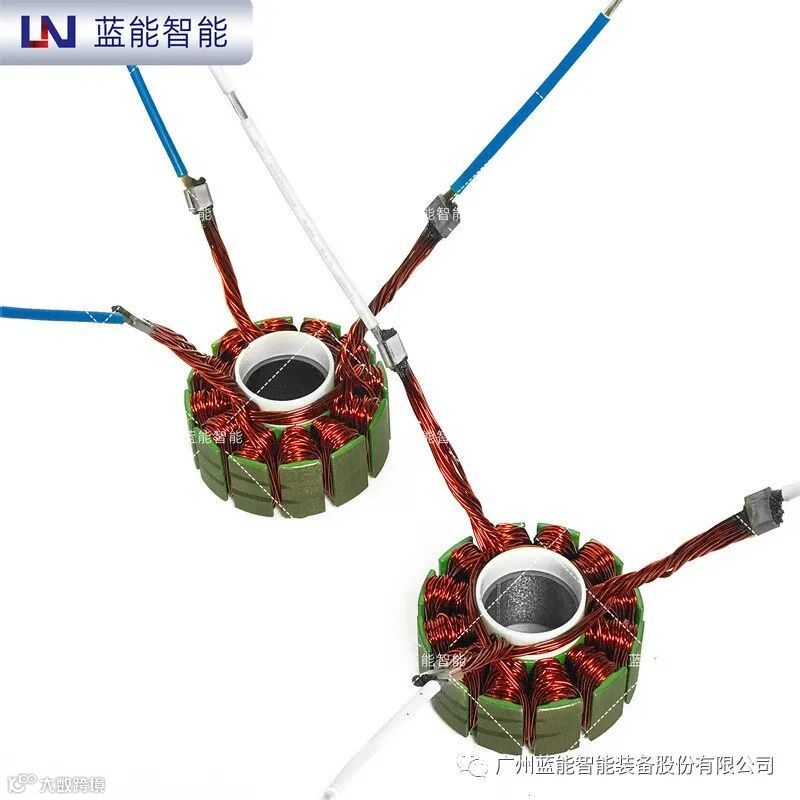

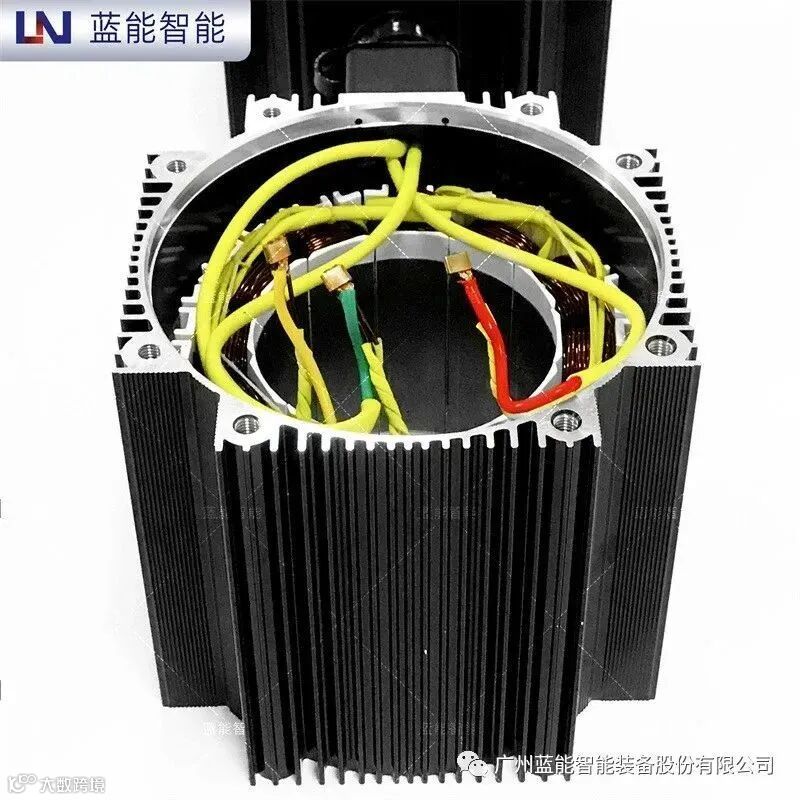

1.空调压缩机电机、减速电机、伺服电机、Y系列三相异步电机等

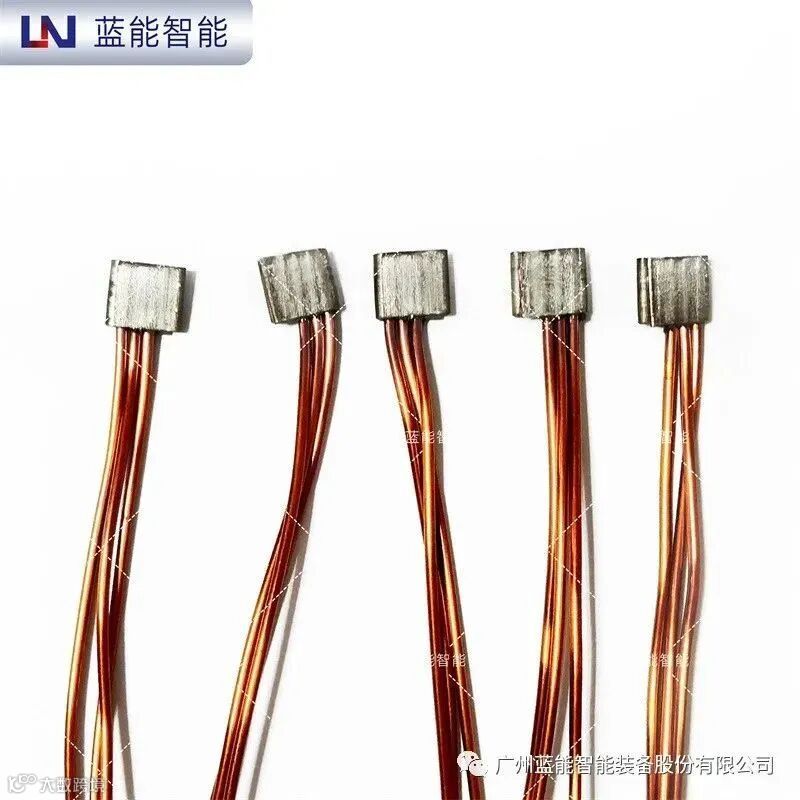

2.适合总平方数＜10平方以内漆包线焊接，或10平方以内漆包线和导线焊接。漆包线线径小于或等于1.3mm。要求线超出电机壳体的长度大于30mm，尽可能将线留长以方便人工操作。

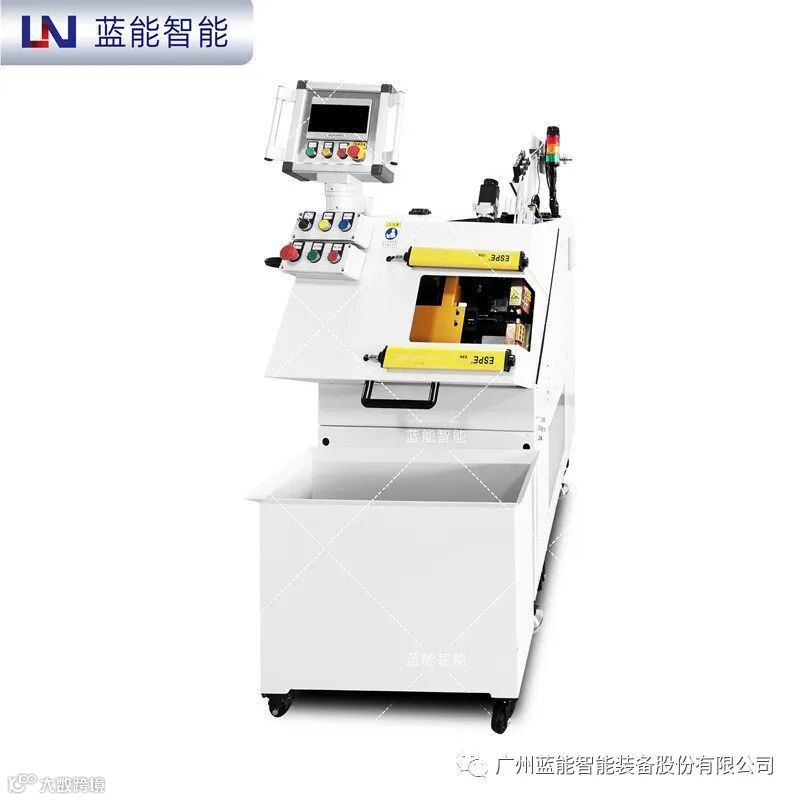

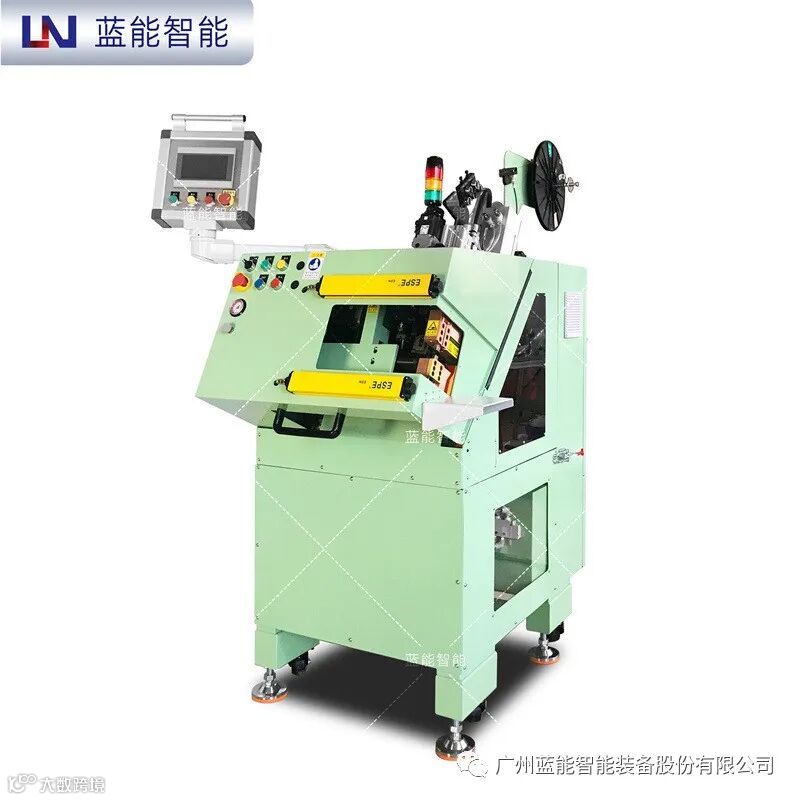

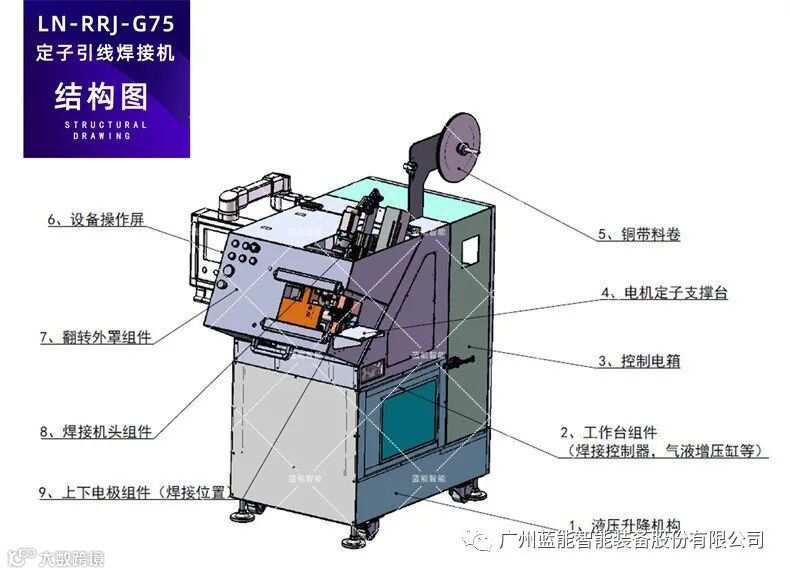

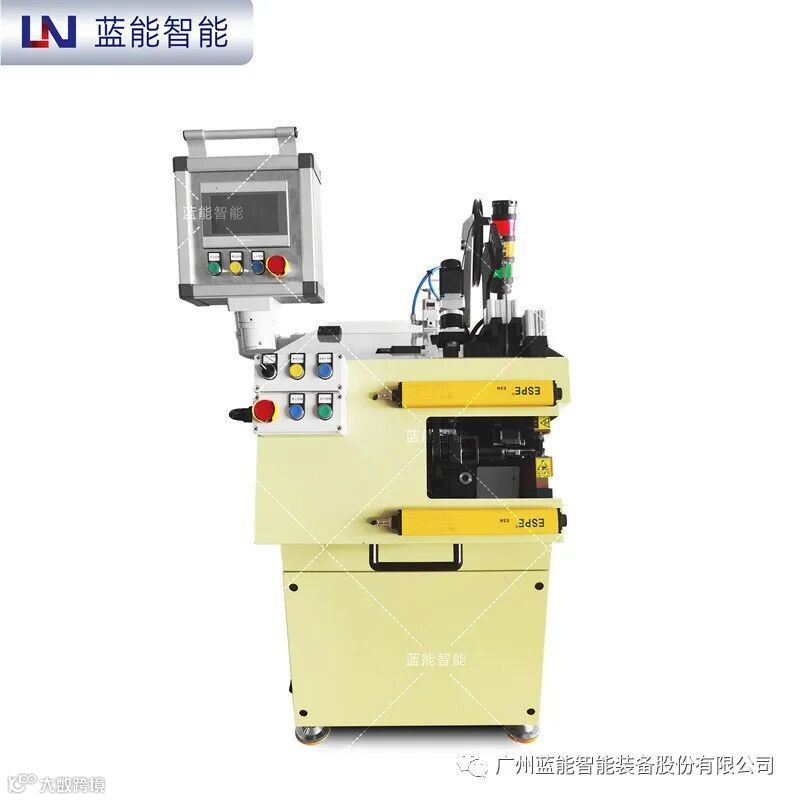

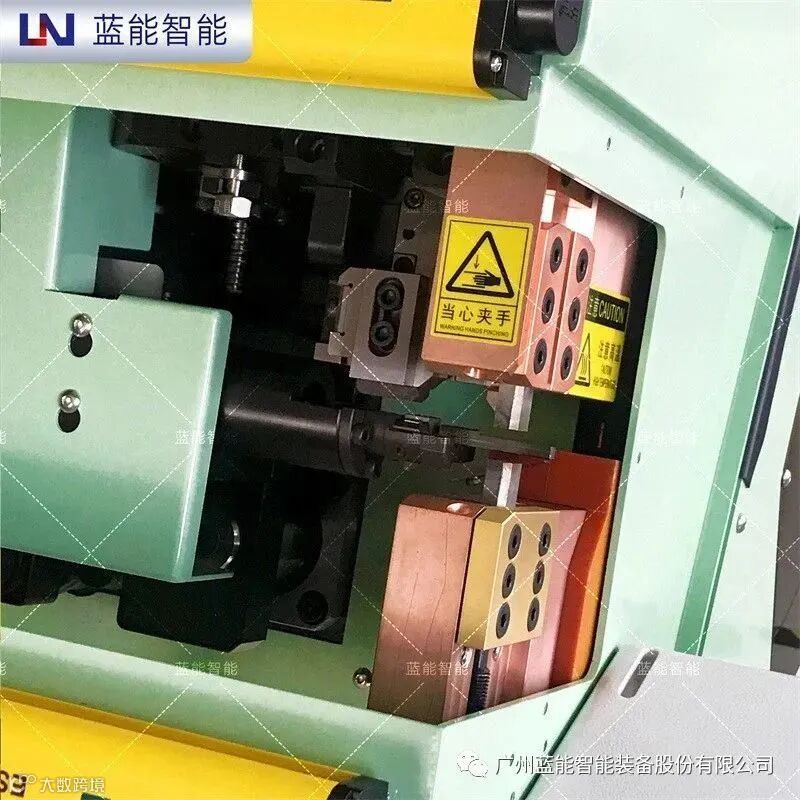

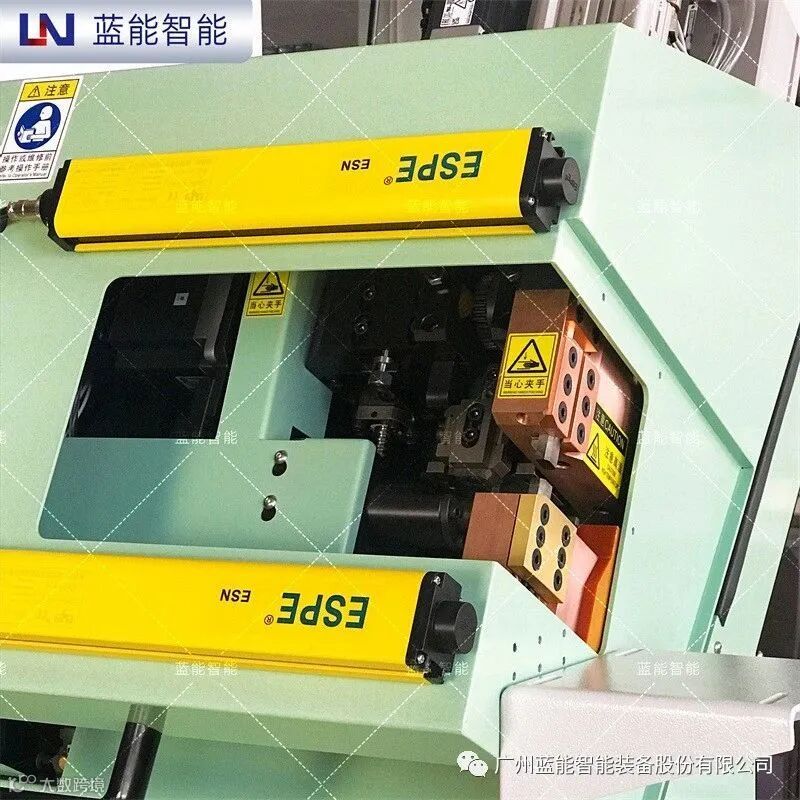

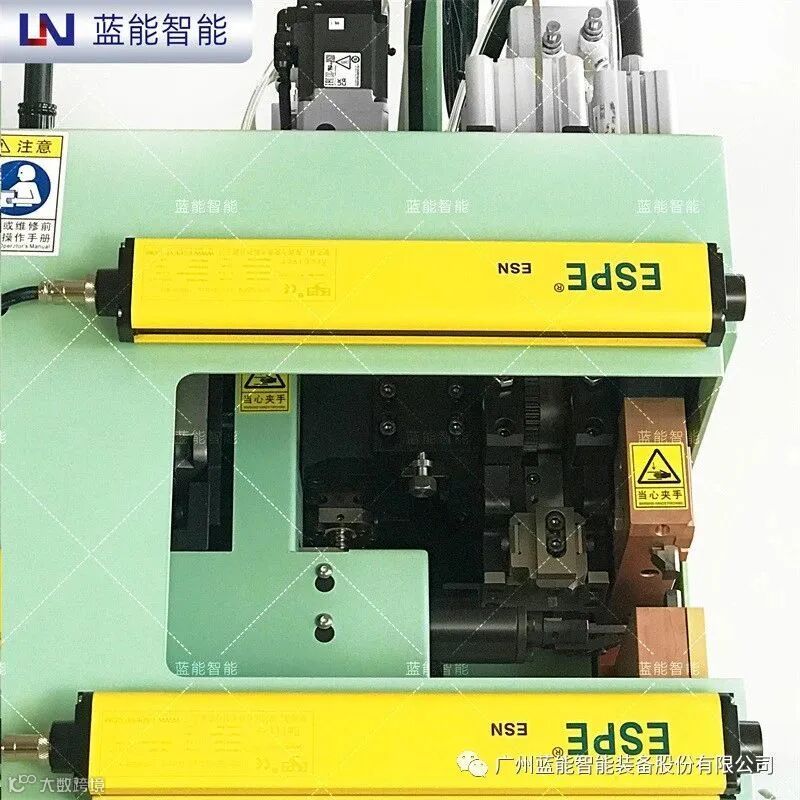

设备结构
1-可以实现电机定子星点线漆包线自动压接焊接，漆包线和引出线连接时自动压接焊接；
2-带自动裁切功能，焊接后可以将多余的线自动裁切；
3-三菱PLC，电机采用三菱伺服电机；
4-配置德国巴鲁夫或者Novotechnik移传感器，厚度监控检测功能，厚度到达断电功能；
5-含压力传感器，可以显示实际压力值，并保存压力值；
6-含SMC电器比例阀，含压力设置，可人机界面数字化设置压力曲线并保存；
7-具有焊接电流监控、焊接时间监控、铜端子厚度监控、压力监控和上下限报警功能；
8-可以保存每次焊接完成后实际参数（焊接电流、焊接时间、铜端子厚度、压力），数据可统一保存，可以保存在触摸屏U盘，可以保存在PLC，可以在触摸屏显示查看；
9-可以设定电极使用次数打磨提示和电极使用次数报废提示；
主要技术参数
电压 : |
380 V (±5%) 50-60Hz |
最大功率 (占空因数) : |
75KVA (50%) |
工作压力 : |
6bar/0,6MP |
工作温度 : |
0°C — +40°C |
焊接温度 : |
500°C |
耗气量 : |
5 L/min |
程序数： |
20 |
点焊头压力范围 : |
气路/油路系统≤800 Kg |
铜带尺寸 :
|
0.5*5; 0.8*6 |
焊接时间 : |
2S-5S |
焊接范围 : |
连续焊接能力：≤10mm² |
尺寸 : (长x宽x高) |
800x900x1753 |
设备配置
序号 |
名称 |
品牌 |
功能/说明 |
1 |
焊接电源控制器 |
广州蓝能 |
中频逆变 |
2 |
变压器 |
广州蓝能 |
定制一体型变压器，满足高负载使用。 |
3 |
PLC |
三菱 |
功能强大，扩展性强 |
4 |
人机界面 |
威伦 |
|
5 |
位移传感器 |
巴鲁夫、 |
|
6 |
压力传感器 |
国内知名品牌 |
|
7 |
伺服电机 |
三菱 |
|
8 |
电器比例阀、精密稳压阀、电磁阀、压力开关等 |
SMC |
|
9 |
导轨 |
上银 |
|
10 |
脚踏开关 |
台湾天得 |
质量好，使用寿命长 |
11 |
低压电器 |
施耐德 |
保证用电安全 |
12 |
工业冷水机 |
广州蓝能 |
LNSX-02 |
13 |
烟雾净化器 |
广州蓝能 |
LN-DV650 |
