电线与线路板焊接采用精密点焊机

电子线与线路板焊接点焊机原理：

电子线焊接需要满足两个条件：1、电子线需浸锡；2、线路板镀金PIN需有锡（也有些情况线路板上可以没有锡）。

点焊机配用高频逆变直流焊接电源，配以精密加压机头和专用焊头（耐高温大电阻材料），焊头正负电极成左右连接，焊头压住电子线时，大电流短时间流经焊头，焊头瞬时产生热能，热能瞬间作用在电子线上和电子线和线路板接触点上，锡瞬间熔化和固化，完成焊接。

电子线与线路板焊接点焊机特点：

1、电流直流输出，焊接电流为脉动直流（且波纹度小）；逆变频率4KHZ，通电时间控制周期为0.25ms，焊接时间可任意控制；

2、可采取恒电压、恒功率、恒电流、定脉宽模式控制；

3、具有电流失常、监控值超限、网压超限、过热等故障诊断与报警功能；可极大减少产品焊接不良率。

4、三段加热设定，带电流缓升缓降功能，可有效解决“飞溅”，更加保证了焊接的稳定性。

5、电极寿命能有效延长。

电子线适用线径：

这种焊接方式适合0.01平方—1平方的电子线和线路板的焊接。

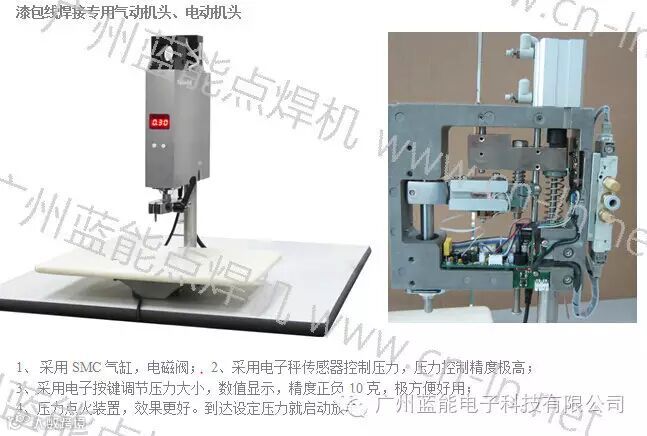

电子线与线路板焊接点焊机专用精密机头：

一般采用脚踏精密机头或者气动精密机头。

焊接压力在电子线与线路板焊接中举足轻重。

1、 采用SMC气缸，电磁阀；

2、采用电子秤传感器控制压力，压力控制精度极高；
3、采用电子按键调节压力大小，数值显示，精度正负10克，极方便好用；
4、压力点火装置，效果更好。到达设定压力就启动放电。

电子线与线路板焊接点焊机焊接难点：

电子线与线路板焊接焊接中，主要是通过焊头热能传递给电子线和铜箔或镀金盘等，最主要难点是焊接需要一致，无虚焊。因为焊头热能Q=Q1(电流通过产生的热能)+Q2(焊头温度升高产生的热能)，如果采取“恒电流”控制模式，则会造成前面的一些焊点刚刚合适，但后面的焊点会烧过头的状态（因为焊头温度积累的热能更高）。

焊接电子线与线路板点焊机稳定性解决方法：

采取恒压控制，则当焊头温度升高时，焊头的电阻也会增大，则I=U/R，实际电流也会减少，实际热能Q1也会减少，则Q=Q1(电流通过产生的热能)+Q2(焊头温度升高产生的热能)趋于平衡。

我司电源采取恒压控制，正常电压在正负0.03V波动，最高在正负0.05V波动。

放电时间任意调整，每级0.25毫秒。

另外采用了恒功率恒压控制技术，可以对焊接电流、焊接时间、焊接功率及焊接的压力等进行全闭环控制。

恒功率控制技术是对次级电流和次级电压进行监控，通过调整焊接电流保证每一个焊接熔核的输入功率相等，它可以有效补偿焊接分流、焊接装配不良、焊接母材成分变化等非机器扰动因素。根据实际的焊接电阻变化对实际的焊接电流和焊接时间进行补偿。

电子线与线路板焊接点焊机应用范围：

电磁线精密点焊机广泛应用在各种带小线圈电子元器件的生产制作，如高频通讯元器件、贴片变压器、贴片电感、微型喇叭、感应式IC卡、金融智能IC卡、传感器等引出线接点的焊接。

电磁线点焊机同样可以焊接各种微细的金属线、金属带，如印刷线路板的修补、太阳能电池的焊接等。

电子线与线路板焊接点焊机特点：

1、以逆变电源作为加热源。控制精确，热量输出稳定，动态响应快。2、焊接线径范围宽，适用面广。 3、焊点细小牢靠、导电性好、无讯号衰减。 4、焊头定位准确、使用寿命长。除上述提及的适用范围外，电磁线点焊机还广泛应用于电磁线与铜导线（含单或多股裸铜线、单或多股镀锡铜线、单或多股镀银铜线）的精密焊接电磁线与铜箔的精密焊接。

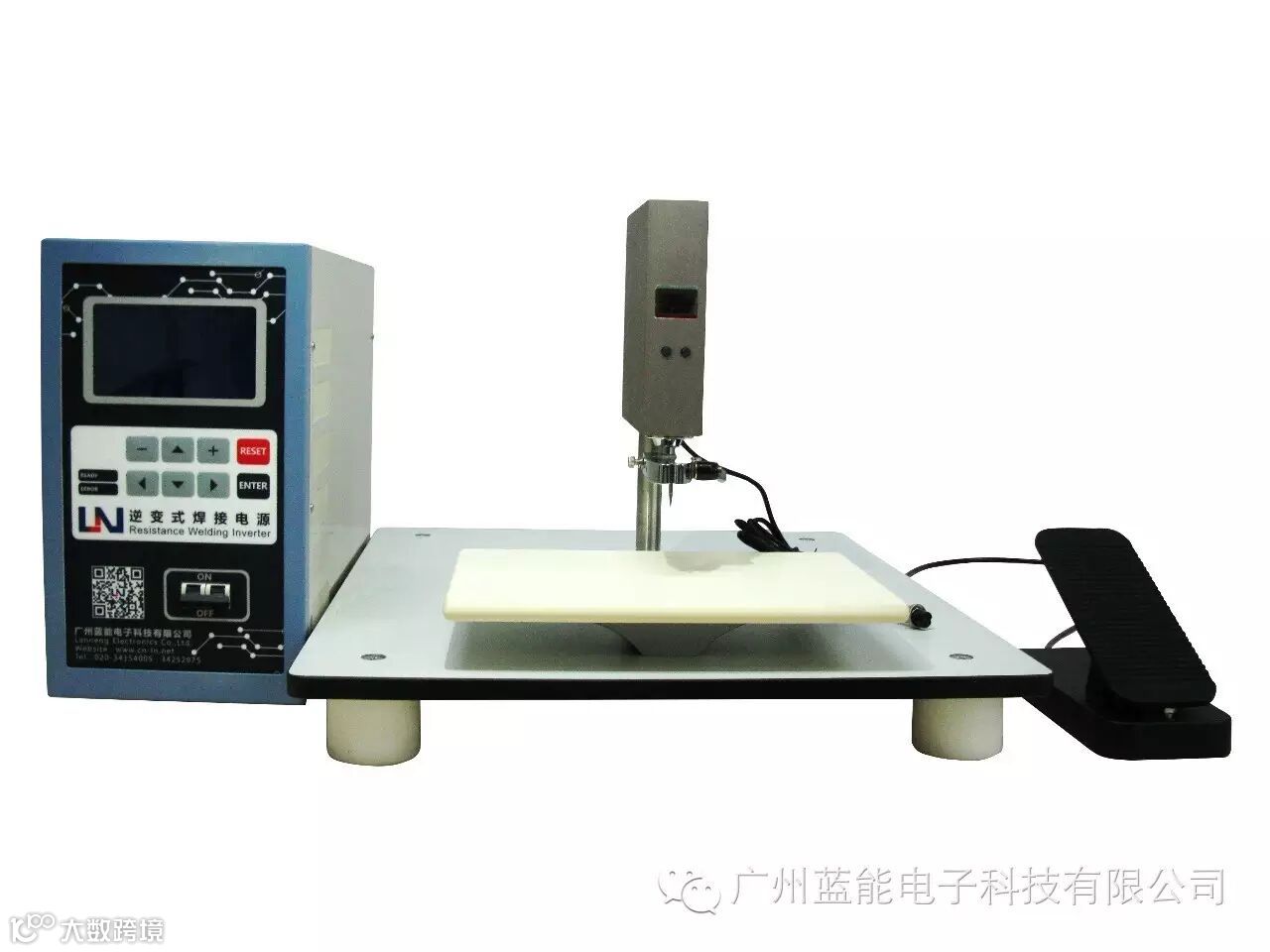

电子线与线路板焊接点焊机型号：

漆包线点焊机主要器件：

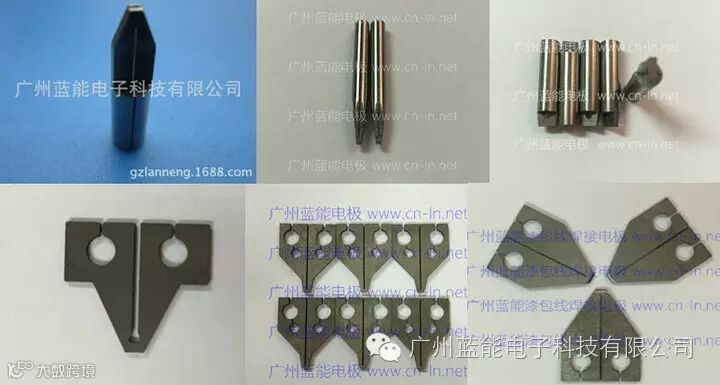

漆包线点焊机专用电极：

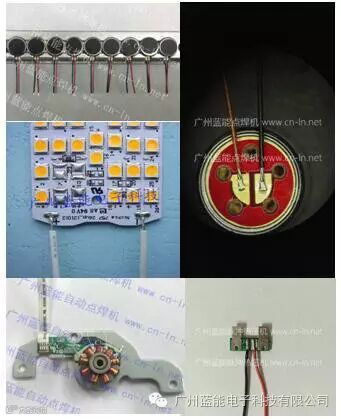

焊接实例：

广州蓝能电子科技有限公司专注于焊接电源，精密点焊机，脉冲热压机。核心产品高频点焊机、脉冲热压机在国内享有盛誉，逆变点焊电源在自动化焊接中大量配套使用。我们愿为您寻找最佳焊接解决方案，公司设有工艺实验室，欢迎前来试样。
