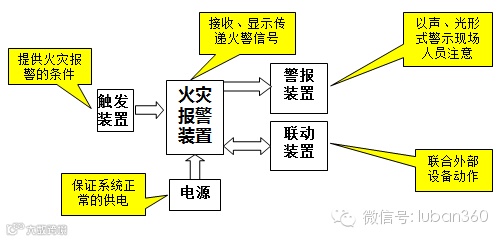

火灾自动报警系统五大组成部分：
一、触发装置
二、火灾报警装置
三、火灾警报装置
四、电源
五、其他辅助控制功能的联动装置
一、触发装置
触发装置：火灾探测器和手动报警按钮

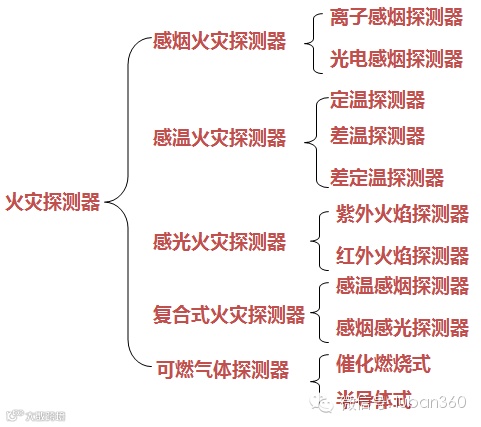

1、火灾探测器
火灾探测器是火灾自动报警系统的重要组成部分，是整个系统性能好坏的关键。手动报警按钮是手动方式产生火灾报警信号的器件，也是火灾自动报警系统中不可缺少的组成部分之一。
感烟探测器：
感温探测器：
火焰探测器：

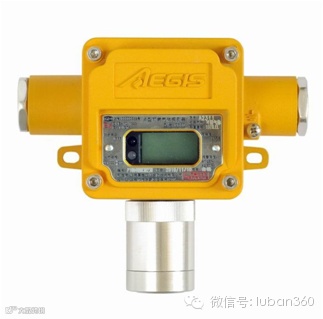

可燃气体探测器：
2、手动报警按钮
手动报警按钮是火灾报警系统中的一个设备类型，当人员发生火灾时在火灾探测器没有探测到火灾的时候人员手动按下手动报警按钮，报告火灾信号。正常情况下当手动报警按钮报警时，火灾发生的几率比火灾探测器要大的多，几乎没有误报的可能。因为手动报警按钮的报警出发条件是必须人工按下按钮启动。按下手动报警按钮的的时候过3-5秒钟手动报警按钮上的火警确认灯会点亮，这个状态灯表示火灾报警控制器已经收到火警信号，并且确认了现场位置。
二、火灾报警装置
火灾报警装置：火灾报警控制器和火灾显示盘

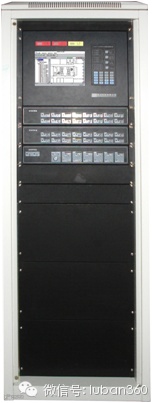

1、火灾报警控制器
在火灾自动报警系统中，火灾报警控制器用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其他辅助功能。它担负着为火灾探测器等外设提供稳定的工作电源，监视外设及系统自身的工作状态，接受、转换、处理火灾探测器输出的报警信号，进行声光报警，指示报警的具体部位及时间，同时执行相应的辅助控制等诸多任务，是火灾报警系统中的核心组成部分。

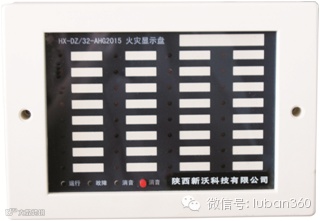

2、火灾显示盘
火灾显示盘（又称复示盘或楼层显示器）用于接收火灾报警控制器发出的信号，显示发出火警部位或区域，通常设置于经常有人员存在或活动而没有设置火灾报警控制器的现场区域。
三、火灾警报装置
火灾警报装置是在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。声光报警器就是一种最基本的火灾警报装置，它以声、光方式向报警区域发出火灾警报信号，以提醒人们展开安全疏散、灭火救灾等行动。

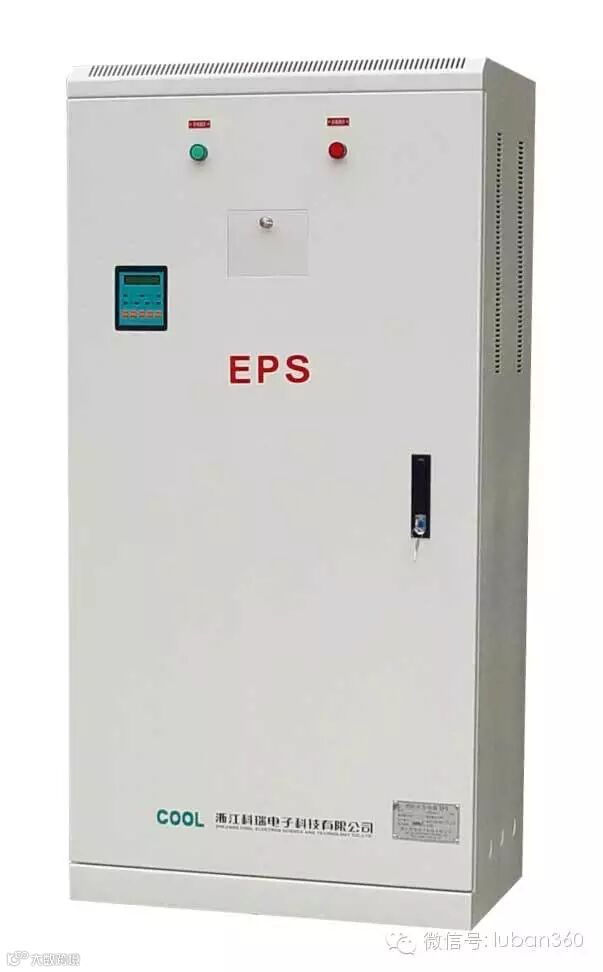

四、电源

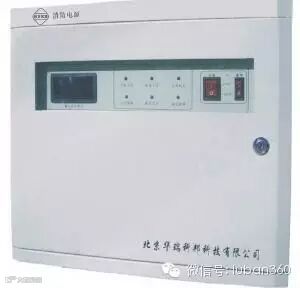

火灾自动报警系统属于消防用电设备，应设有主电源和直流备用电源。其主电源应当采用消防电源，备用电源一般采用蓄电池组。
五、联动装置
在火灾自动报警系统中，当接受到来自触发器件的火灾信号后，能自动或手动启动相关消防设备并显示其工作状态的设备，称为消防联动控制装置，火灾报警控制器与联动装置之间通过输出类型的模块来进行连接，一般的联动控制装置有5类系统：
1、自动灭火系统

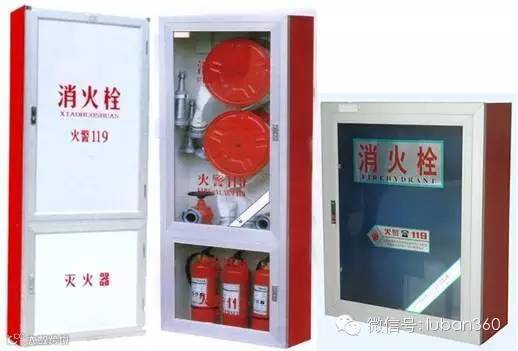

2、室内消火栓系统

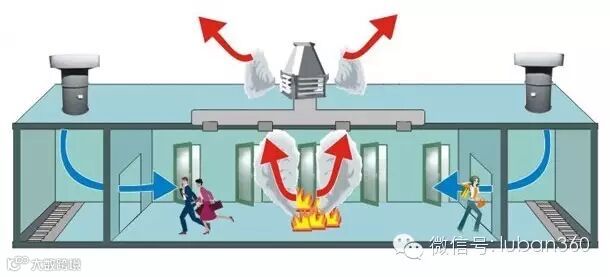

3、防烟排烟系统及空调通风系统

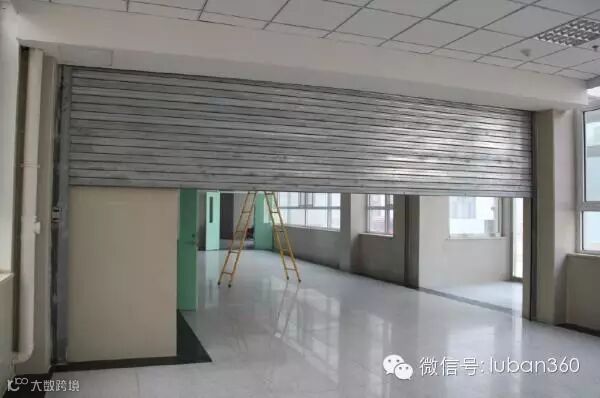

4、常开防火门、防火卷帘
5、非消防电源控制装置

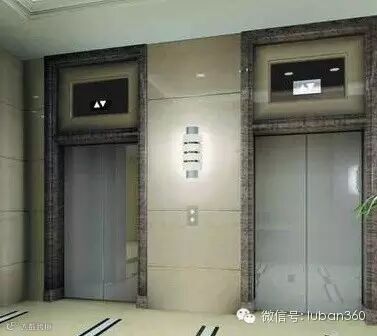

6、电梯迫降控制装置

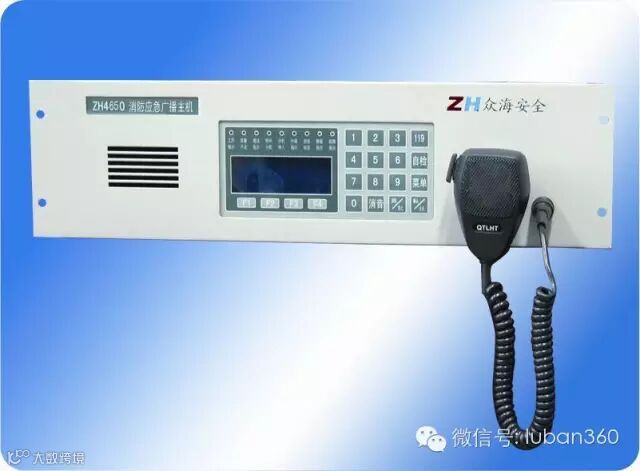

7、火灾应急广播的控制装置

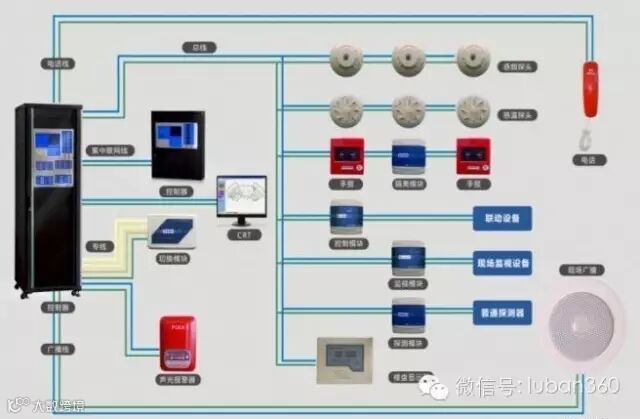

火灾自动报警系统总示意图：
