自动化立体仓库货架的规划设计
(三一重型装备有限公司，辽宁沈阳）
摘要：本文系统阐述自动化立体仓库货架的类型特点、选型原则及尺寸确定方法，强调规划设计需综合考量多因素以实现最优方案。
关键词：自动化立体仓库；货架；规划设计
引言
随着工业生产的现代化进程加快，自动化立体仓库在物流系统中发挥关键作用。相较传统仓库，其在提升空间利用率、缩短作业时间及降低劳动强度方面优势显著。货架作为立体仓库的核心设施，其科学设计直接决定系统先进性，本文聚焦规划设计的关键环节。
调查与需求分析
货架设计前需系统调研：明确存储物品的种类、特性、重量及包装方式；统计各类物品数量及单元尺寸；分析仓库规模、库容需求与货位布局。基于实际需求制定多方案比选策略，确保方案投资少、见效快且满足使用要求。
货架类型与设计方案
货架类型特点
依据生产流程与货物特性，货架主要分为以下类型：

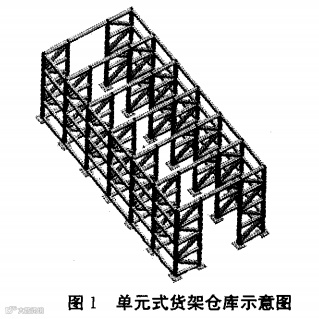

单元式货架通用性强，货架沿仓库宽度方向分排，每两排间设巷道，纵深与高度方向形成密集货格（图1）。按货格结构细分：

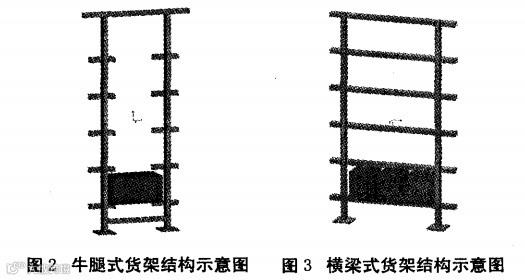

- 牛腿式货架：适用于大体积重载单元，每货格存放单托盘（图2）。
- 横梁式货架：空间利用率高，适合小型零散物品，结构简洁、钢材用量少（图3）。

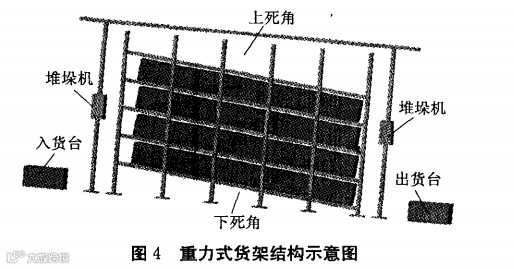

- 重力式货架：货格采用缓坡滑道，货物在重力作用下自动流转，实现先进先出，适用少品种大批量场景。滑道每2m~3m需设限速制动器以控制冲击力（图4）。

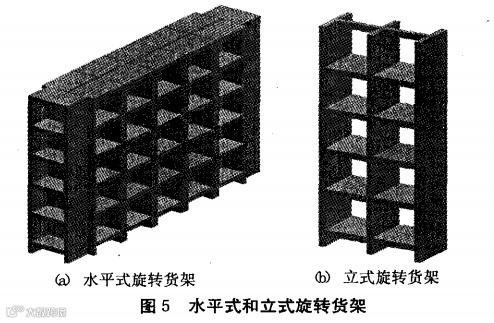

- 旋转式货架：分水平与立式，货格有篮状/盆状等形态。水平式分为整体旋转式与分层旋转式，立式设手摇装置。适用于多品种小批量物品，储密度高且无需巷道（图5）。
此外，按承载型式分为整体式（≥12m高，兼作建筑结构）与分离式（≤12m高，包括固定式与组装式）；按布局分巷道式与区域式；按高度分低层（≤5m）、中层（5m~12m）及高层（≥12m）；按规模分小型（≤2000托盘）、中型（2000~5000托盘）及大型（≥5000托盘）。
尺寸确定原则

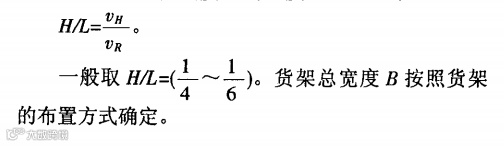

货架长宽高需匹配仓库工艺：最佳巷道长80m~120m；高度H与长度L比例依据堆垛机升降速度Vₚ与行走速度Vg协调确定（图6），同时兼顾库容及场地限制。
结论
设计者应立足单位实际，统筹建库目的、周转规模及空间限制等要素，制定最优货架方案，实现系统整体效益最大化。
参考文献：
A·A斯麦霍夫.自动化仓库[M].姜亦深，曹钰，译.北京:机械工业出版社，1984.
[2] 吉国宏.自动化仓库堆垛机设计[M].北京:人民铁道出版社，1979.
