室内风环境模拟时，边界条件有哪些？如何设置？
目前对于室内风环境模拟边界条件的设定，有两种做法：
一、入口设置为风速边界条件，出口为压力边界条件；
二、入口和出口边界条件均设置为压力边界条件。
项目布局对室外风场有何影响？室外风场不达标时，如何进行优化？
风环境问题涉及行人的舒适、安全以及建筑的功能设计是否合理等。一般在室外风环境模拟不达标的情况下，所采取的室外风环境优化设计措施包括两部分：
1、采用附加源/汇方法，对建筑周围区域种植植物，起到挡风效果；
2、在建筑转角处设置遮风板，以及使建筑边角圆润化，以此达到削弱边角风强度，降低道路周边人行区域风速。
户型对于室内自然通风的影响？
良好的建筑户型，可以提供一个适宜的室内环境，仅仅依靠自然通风就可以实现。良好的建筑户型，可以充分利用自然通风，在过渡季及空调季节中某些室外温度较为有利时期，充分利用自然通风用室外的自然风将室内热量带走，减少室内空调开启时间，节约能源，降低能耗，减少污染。
下面以一具体案例介绍户型对室内自然通风的影响。
案例模型：6个房间尺寸相同、开窗位置不同，模拟计算初始条件完全相同
内部地板净面积：5m*5m
房间高度：4m
房间容积：100m3
窗洞尺寸：见下图中标注
边界条件：入口侧设置速度边界条件，出口侧为初始风压0Pa
初始风速：0.2m/s，（从左侧吹向右侧）

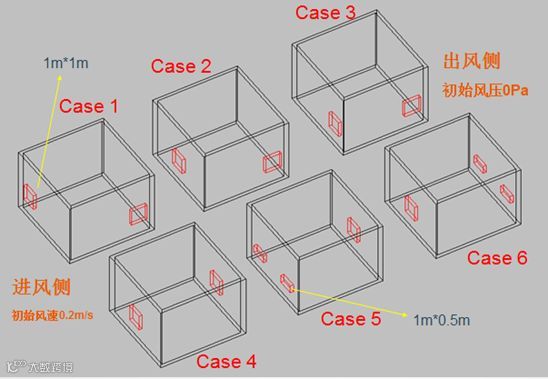

图1 案例模型
经计算，通风开口与地板面积比： 2/25=8%
换气次数n= 0.2*1*3600/100=18次/h
根据《绿色建筑评价标准》GB/T 50378-2014的要求，6个case的基本评价指标完全相同，不能体现出户型对室内自然通风的影响。因此，需要对6个case进行室内自然通风模拟计算。室内模拟结果如下图所示：

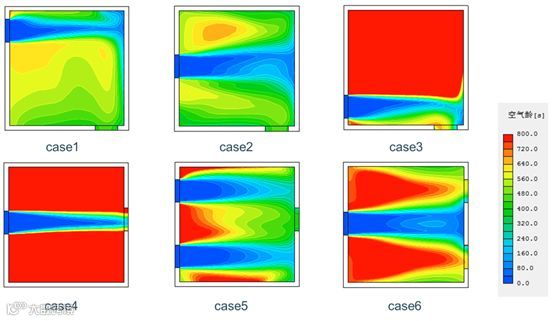

图2 6个case室内空气龄云图

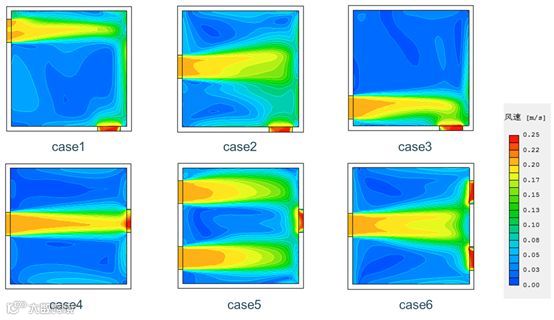

图3 6个case室内风速云图
由图2室内空气龄分布云图可以看出：
case 1、case 2和case 5室内大部分区域空气质量较好，室内空气新鲜度较高；
case 3和case 4室内70%左右区域空气龄在750s以上，相对于case 1、case 2和case 5室内空气质量较差；
case 6与case 5模型差别在于窗口位置的不同，造成了室内空气龄分布有了明显差别。
结合图3室内风速分布云图，相对于室内整个区域，室内风速流场在入口处至出口流经途径中风速较大，在0.20~0.25m/s之间，室内其余区域风速较低。考虑到室内舒适性，室内区域风速较为均匀为理想状态，显然，case 5户型在室内空气新鲜度和室内风速均匀程度都呈现出良好的舒适性。由此可以看出，良好的居住户型对室内自然通风的影响。
为什么选取1.5米高度作为室外风环境评价高度？
对于大部分行人来说，1.5米高度大约在人的下颚处，该部位对室外环境的舒适性比较敏感，尤其是在冬天，因此在评价室外风环境舒适性时以1.5米高度作为评价高度。
为什么选取0.9米~1.2米高度作为室内风环境评价高度？
一般人坐在室内时，端坐头部高度基本在1.2米左右，将1.2高度作为评价室内空气的评价高度可以很好的代表人的舒适性感受。
因篇幅所限，部分问题不展开讲解，若有问题可留言，PKPM将安排专业技术人员向您一对一服务。
