技术文章 | 外墙主断面的理解与分析

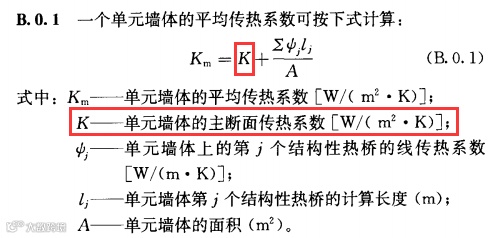

最早在2008年黑龙江居住建筑节能设计标准和2010年行业标准《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010中，对于外墙平均传热系数，提出采用二维线性传热系数计算方法。公式当中，包含单元墙体主断面传热系数，加上各节点线性热桥引起的线传热系数的总和，具体算法如下：

目前，北方地区居住建筑节能设计标准，均采用上述计算方法。但是对于主断面的理解，不同地区的审查单位和审图老师，存在理解上的差异。

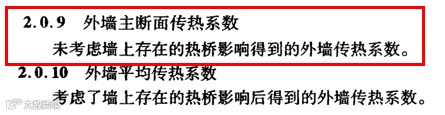

主断面传热系数的定义，查找了北方居住建筑节能设计标准，在山西居建标准术语当中，有说明：

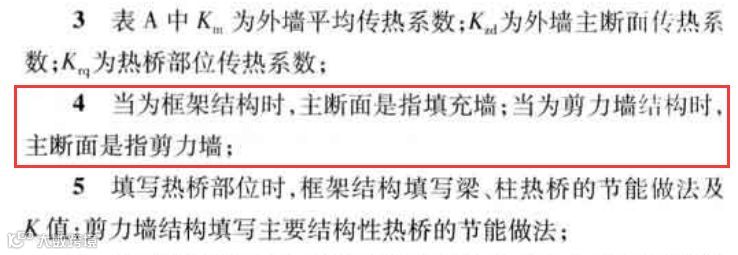

在山东、辽宁等地居住建筑节能设计标准附录A当中，对于主断面在不同结构体系下的计算方法均给出了详细的说明：框架结构，主断面为主体墙传热系数；剪力墙结构，主断面为剪力墙传热系数。

目前节能软件采用二维线性传热计算方法均是基于上述原则进行计算的。结构形式选择剪力墙结构，主断面为剪力墙，根据最不利原则，外墙传热系数会偏大；采用非剪力墙结构形式时，主断面为主体墙（填充墙），通常采用砌体、保温砌块作为主体墙，外墙传热系数会更有利。

不同地区审图或者设计师，对于主断面的概念并非完全理解，很多地区提出主断面也需要进行主体墙和热桥部分的面积加权计算，那二维传热计算公式当中，就会出现一维面积加权计算后，再和线传热系数相加的情况，考虑了两遍热桥。这对于剪力墙结构更有利，但是对于非剪力墙结构则不利。在算法当中考虑两遍热桥，也违背了标准对于外墙线传热计算的初衷。

1. 可以建议把上述规范截图和定语和设计师、审图交流沟通，体现我们的专业性与严谨性；




2. 软件在山东、河南等部分标准当中，已按照上述加权模式进行过调整，代理和当地技术人员根据审图提出来的邮件修改需求，不过这种情况往往会出现这家审图认可，其他家审图不认的尴尬情况，主观意见太大。




3. 软件今后会考虑更灵活的处理方式，只要不违背计算方法的大原则下，用户可以选择主断面的方式。




4. 目前推荐采用标准给出的依据算法，非剪力墙结构主断面为主体墙；剪力墙结构主断面为剪力墙的计算方法，更加合适。
