该标准于2020年7月1日正式实施，适用于河南省寒冷地区新建、改建、扩建的建筑节能设计。
1.
节能权衡计算门槛条件梳理
1. 开间窗墙面积比最大值
朝向 |
东 |
南 |
西 |
北 |
限值 |
0.45 |
0.60 |
0.45 |
0.40 |
2. 外墙传热系数≤0.6 W/(㎡·K）
3. 屋顶传热系数≤0.25/0.3 W/(㎡·K）（寒冷A区/寒冷B区）
4. 架空楼板传热系数≤0.6 W/(㎡·K）
5. 外窗传热系数≤2.5 W/(㎡·K）
6. 非供暖地下室顶板（上部为供暖房间）≤0.5 W/(㎡·K）
7. 分隔供暖与非供暖房间之间的隔墙、楼板的K值≤1.5 W/(㎡·K）
8. 分隔设计温度温差大于5K的隔墙、楼板的K值≤1.5 W/(㎡·K）
9. 分隔供暖与非供暖空间的户门的K值≤2.0 W/(㎡·K）
10. 阳台门下部门芯板K值≤1.7 W/(㎡·K）
11. 周边地面保温层热阻≤1.60/1.50 (㎡·K）/W（寒冷A区/寒冷B区）
12. 地下室外墙保温层热阻≤1.80/1.60(㎡·K）/W（寒冷A区/寒冷B区）
13. 屋面天窗与该房间屋面面积的比值≤0.15
14. 天窗的夏季太阳得热系数≤0.4
15. 寒冷B区外窗夏季太阳得热系数
窗墙面积比 |
夏季外窗太阳得热系数（东、西向） |
30%＜Qc≤40% |
0.55 |
40%＜Qc≤50% |
0.5 |
16. 外窗及敞开式阳台门气密性≤6级
17. 透明幕墙气密性≤3级
18. 凸窗凸出距离≤400mm
19. 凸窗设置不得设置在北向卧室、起居室。
20. 凸窗的K值
窗墙面积比 |
传热系数 W/(㎡·K） |
|
≤3层 |
≥4层 |
|
Qc≤0.30 |
1.4 |
1.7 |
0.3＜Qc≤0.50 |
1.2 |
1.5 |
21. 凸窗不透光的顶板、底板、侧板的K值≤0.35/0.45 W/(㎡·K）（楼层数≤3/≥4）
22. 阳台栏板、顶板、底板的K值≤0.72 W/(㎡·K）
23. 阳台窗的K值≤3.1 W/(㎡·K）
2.
与旧标准对比新增条文和要求
1. 部分条文判定时，对于楼层数的划分进行了简化：
1） 体形系数：简化了楼层数的判定，对应的体形系数相应的放宽了限值要求；
2） 外窗及开敞式阳台门的气密性：变为不应低于6级，且为强制性条文。
2. 规定性指标中屋顶、外墙、外窗传热系数限值要求均有提高。
3. 新增屋面天窗传热系数的要求。
4. 新增分隔采暖与非采暖房间之间楼板K值的要求。
5. 新增分隔设计温度温差大于5K的房间之间隔墙、楼板K值的要求。
6. 设计要求凸窗凸出距离不应大于400mm，必须满足。
7. 对屋面、地下室外墙及周边地面的要求变为强制要求。
3.
特殊条文解读
1. 凸窗突出距离
对于凸窗的要求，凸窗的位置要求、凸窗的K值以及凸窗板的K值要求都保持不变，只有凸窗凸出距离的要求有了变化。新标准要求凸窗的凸出距离作为一个强制要求，不应大于400mm，这里的400mm指的是最外层玻璃距外墙外表面的距离，如果要设置空调板，可以将空调板继续向外延伸。
2. 窗墙面积比的判定
窗墙面积比的判定新标准未进行修改，需注意，条文要求只判定主要功能房间的窗墙面积比，对于楼梯间等属性的房间，不需要参与窗墙比判定。

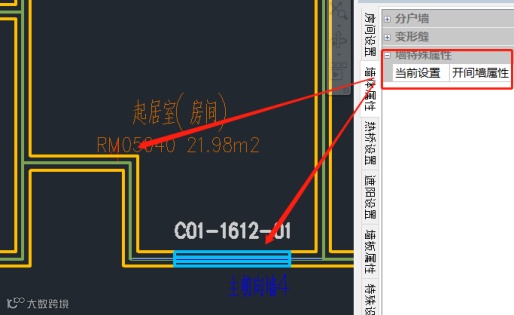

另外，软件提供了开间墙属性的功能设置，方便我们将被打断的两面墙重新定义为同一个开间。

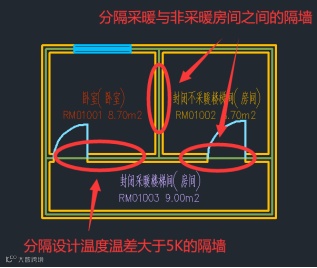

3. 分隔设计温度温差大于5K的隔墙与楼板的判定
该类型围护结构是新版国标以及新版地标里同时新增的构件类型。该类型围护结构主要用来判定采暖楼梯间与起居室、卧室等采暖空间之间的隔墙以及楼板。

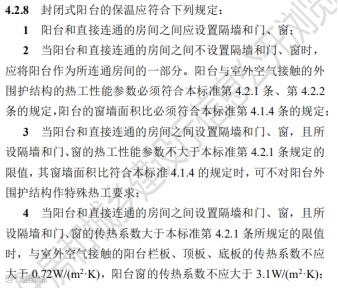

4. 阳台的保温层判定
1）阳台与直接连通的房间之间没有隔墙和门窗时，将阳台设置成与连通房间相同的功能属性。
2） 当阳台与直接连通的房间之间的围护结构满足标准限值要求时，我们不再需要设置阳台窗，阳台板的材料参数。

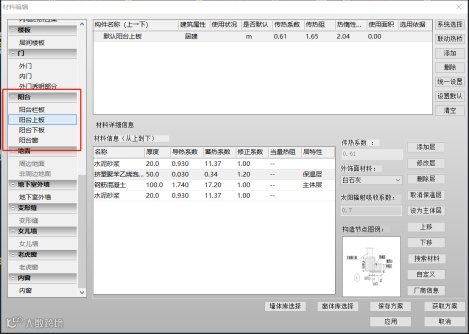

3） 当阳台与直接连通的房间之间的围护结构不满足要求时，需要在软件的材料编辑功能中，分别对阳台的各个围护结构进行设置。
5. 建筑类型划分
河南地标与国标相比，对房间参数进行了更细致的划分。新增“宿舍”类型的房间，同时提供了宿舍这类房间的人员密度，时间表等相关计算参数，

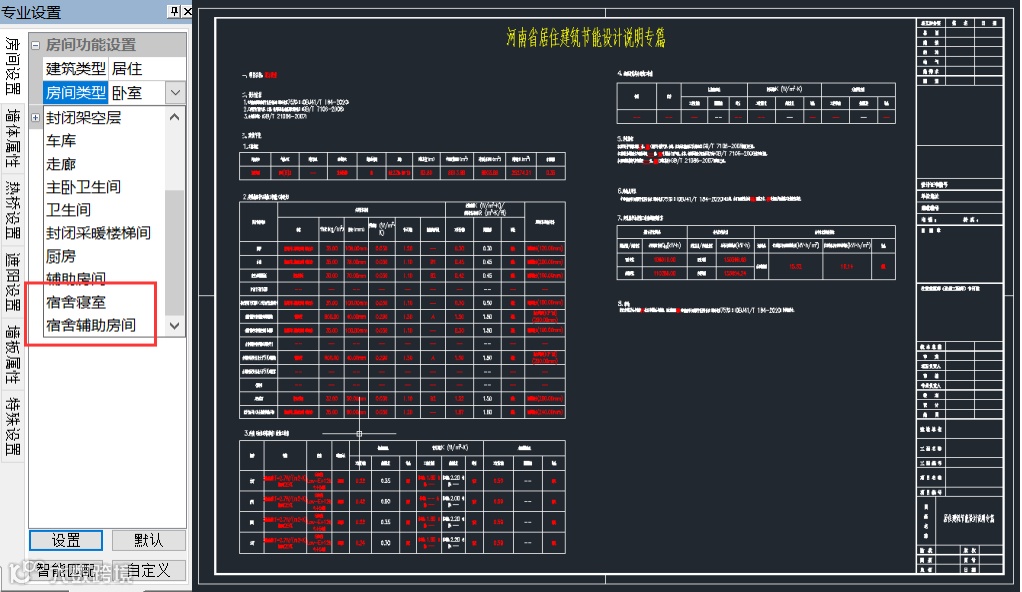

在软件中计算时，软件已内置各种功能房间类型及其计算参数，可以通过房间设置来定义该房间的功能为宿舍，即可进行节能计算。并生成word格式以及dwg格式的报审文件。
