结露？防潮·冷凝！室外热工计算温度在哪里找？ 这可是影响热工验算的关键！！
>

结露？防潮·冷凝！室外热工计算温度在哪里找？ 这可是影响热工验算的关键！！

结露？防潮·冷凝！室外热工计算温度在哪里找？ 这可是影响热工验算的关键！！ PKPM绿色低碳
2021-07-05
2
导读：结露？防潮·冷凝！室外热工计算温度在哪里找？这可是影响热工验算的关键！！首先，我们来一起找茬！











首先，我们来一起找茬！

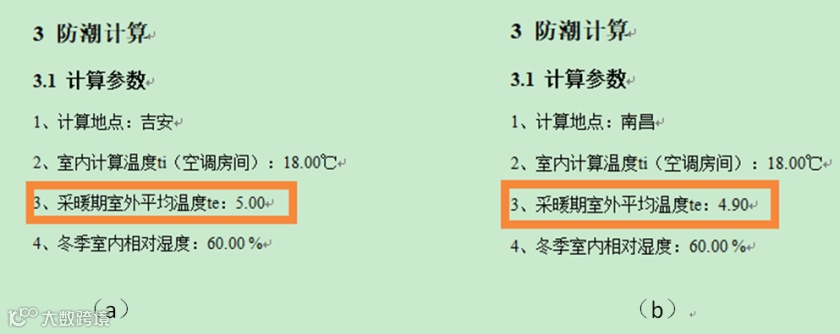

1、防潮计算输出参照版式：


（图1）

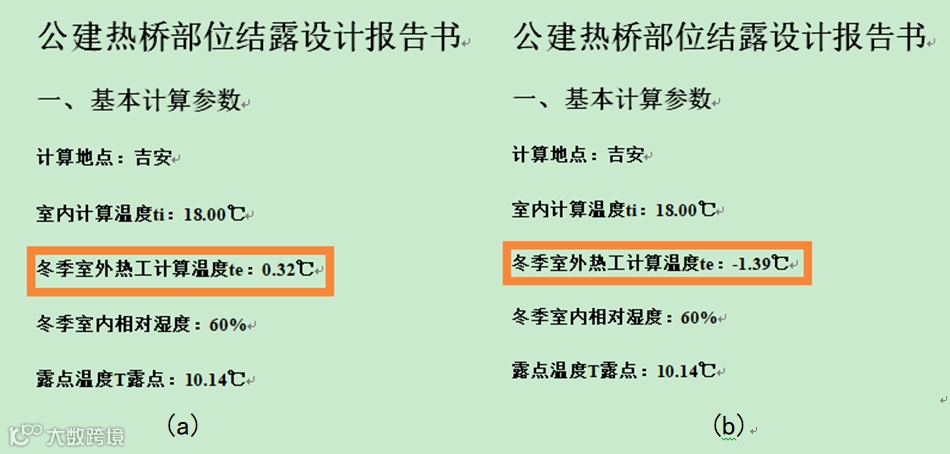

2、结露计算输出参照版式：


（图2）

疑问1：红框内都出现了te的表达，结露和防潮的室外温度分别从哪里取值，标准来源何处？

疑问2：结露计算两张报告中计算地点相同，为何报告书输出的冬季室外热工计算温度显示不同？

区分两个定义：

  • 防潮计算中输出的是采暖期室外平均温度te；

  • 结露计算中输出的是冬季室外热工计算温度te；

  • 注意区分，这里考察的内容是不一致的。

 敲黑板~拿起小本本我们来记重点！！

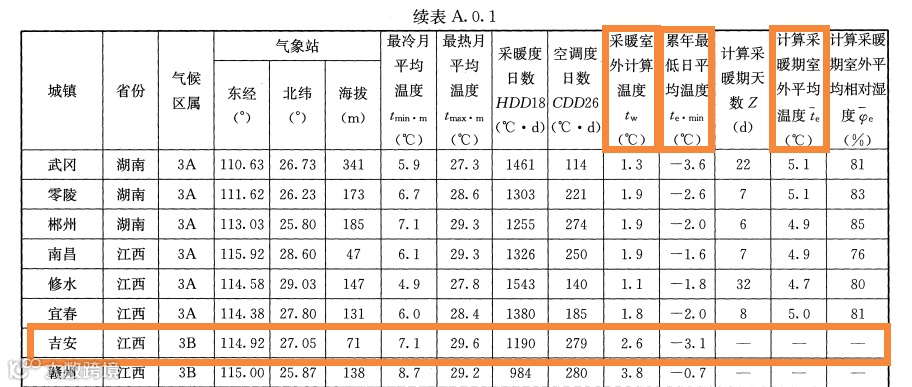

（1）采暖期室外平均温度te，图4所示，按照《GB50176-2016民用建筑热工设计规范》（以下简化为热工16标准），来源于“计算采暖期室外平均温度te”，如果当前该城市没有取值，即取相邻城市，图1吉安取“宜春”，取值为5℃；图2南昌取“南昌”，取值为4.9℃。

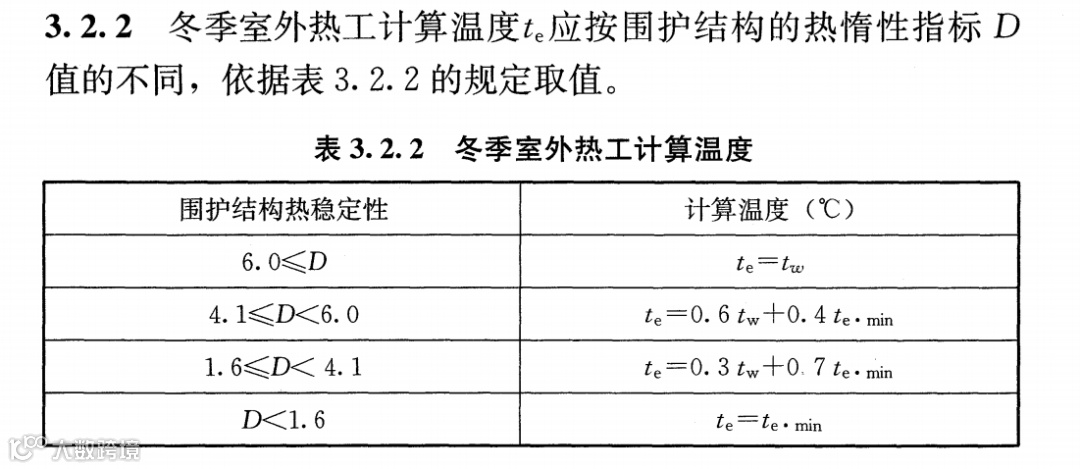

（2）冬季室外热工计算温度te，按照热工16标准3.3.2条规定取值。由围护结构的热惰性指标决定，外围护结构中不同的热惰性，冬季室外计算温度按照不同的区间选择对应的计算公式。

<what！竟然不是固定值？是的，具体如图3所示：>

（图3）

由图3中3.2.2表可知，tw指的采暖室外计算温度、te·min指的累年最低日平均温度，见热工16标准附录表A.0.1规定

所以综合验算公式如下：


（图4）

项目一（图2-a）：

屋顶的材料构造做法为{挤塑聚苯板2(50.0mm) + 钢筋混凝土(100.0mm) }，屋顶层的热惰性D值为2.88；

外墙的材料构造做法为{ YT无机活性墙体保温隔热材料(60.0mm) + 烧结页岩多孔砖1(200.0mm) }，外墙整体的热惰性D值为4.77。

项目二（图2-b）：

屋顶的材料构造做法为{挤塑聚苯板2(50.0mm) +钢筋混凝土(100.0mm) }，屋顶层的热惰性D值为2.88；

外墙的材料构造做法为{ YT无机活性墙体保温隔热材料(28.0mm) + 烧结页岩多孔砖1(200.0mm) }，外墙整体的热惰性D值为4.07。

综上：

由项目一（图2-a）可知，中外围护的热惰性取值范围为4.1≤D<6，所以公式为te=0.6tw+0.4te·min，最终取值为0.32；

由项目二（图2-b）可知，只是调整了外墙的保温材料厚度值，外围护的热惰性取值范围为1.6≤D＜4.1，所以公式为te=0.3tw+0.7te·min，最终取值为-1.39。

 课代表小结

  • 防潮计算中输出的“室外温度te”是固定值，由项目计算所在地区决定；


  • 结露计算中输出的“室外温度te”不是固定值，同一地区、选择不同的材料类型及材料厚度，冬季室外热工计算温度te取值不一定一样，与构造的热惰性指标D的取值有关。

  （Ps：D的取值，选取的是最不利的外围护结构的D值--外墙和屋顶）。

 温馨提示

温和地区冬季室外温度比较高，通常不会结露，所以会有部分审图老师提出不强制做结露验算；计算原理中大多数南部地区（广东、福建及一般夏热冬冷地区）、北方等地都是一维结露达标就行，河南、江西地区个别审图要求二维结露分析报告，如果一定要温度场的输出，可以通过选择不同的二维节点选择输出，让其更容易达标。

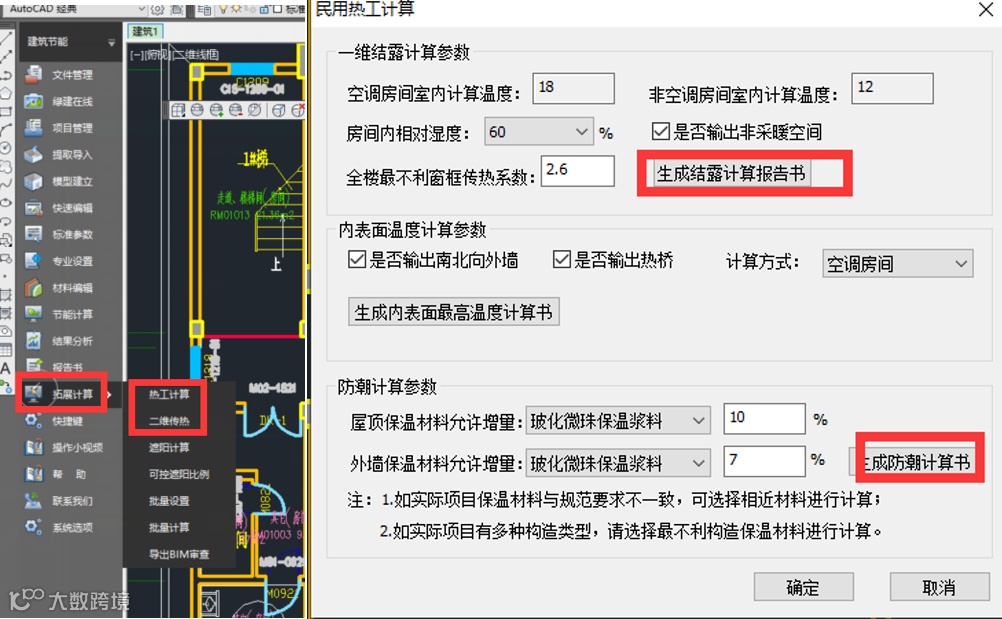

对应计算书输出位置为：建筑节能模块-拓展计算-热工计算。


（图5）

最后，了解完室外计算温度的出处和计算原理后，记得尝试去看看您项目中输出的结露、冷凝验算中“室外温度”的不同吧！！评论区欢迎留下您的作业~
