装配式深化设计建筑案例丨四川华西绿舍-成都某住宅项目

本项目通过四川省装配式建筑装配率计算细则计算，满足装配率50%的要求，其中应用到的预制构件为：预制剪力墙、预制叠合板、预制楼梯。

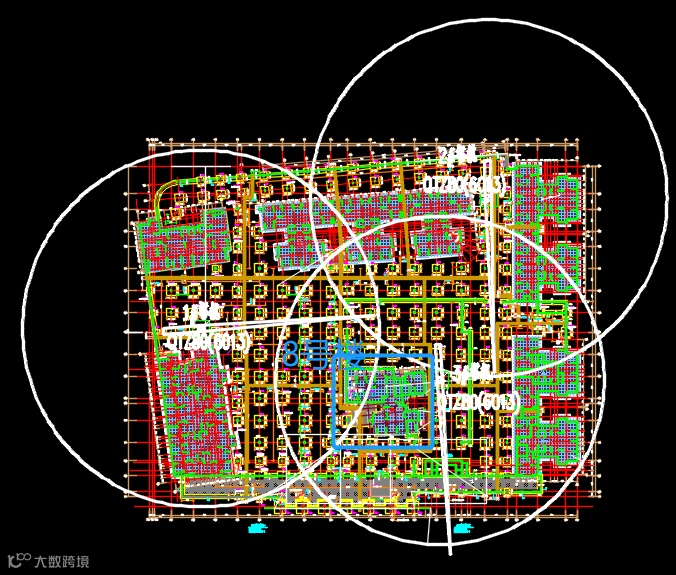

在项目开始深化之前，最容易被大家忽略的因素是土建图纸中并没有体现出来的塔吊，但是其实这个因素是至关重要的，很多项目由于前期考虑不周全，深化完了导致大面积修改的原因就在是没有考虑塔吊对预制构件吨位的影响，所以在开始这个项目的时候，设计人员就考虑到塔吊对深化设计的影响，根据现场布置的塔吊型号QTZ80（6013）和塔吊平面布置来进行预制构件的深化设计，控制预制构件重量，避免了预制构件运输到现场无法起吊的问题。

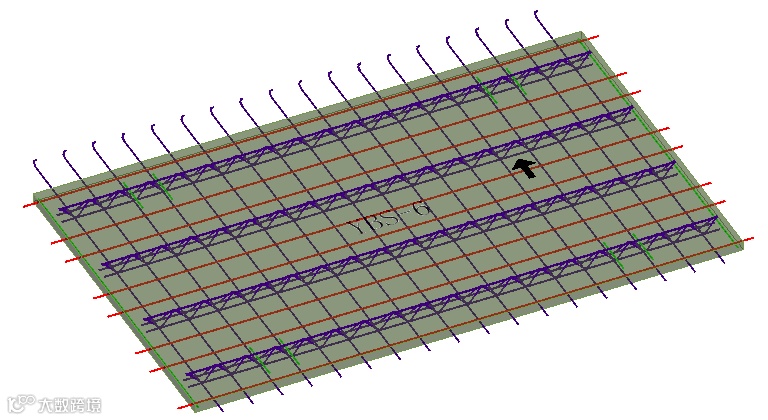

其次考虑到模台利用率、钢筋绑扎效率、生产效率和后期施工效率等因素，预制构件要尽量做到少规格多组合，减少模具数量，提高经济效应，降低成本。因此本项目深化设计中对叠合板的拆分方案和配筋方案都做出了优化，尽量拆分的时候把叠合板拆分成相同的尺寸和相同的配筋，提高叠合板共模率。

同样的做法，在剪力墙中体现的更加淋漓尽致，因为剪力墙这类竖向构件的模具价格比叠合板更高，所以做到减少模具数量，对成本的降低效果会更加显著。本项目针对预制剪力墙部分也做出来相应的优化，减少模具种类，已优化到仅需一种模具类型，极大的提高了生产效率，降低了项目成本。

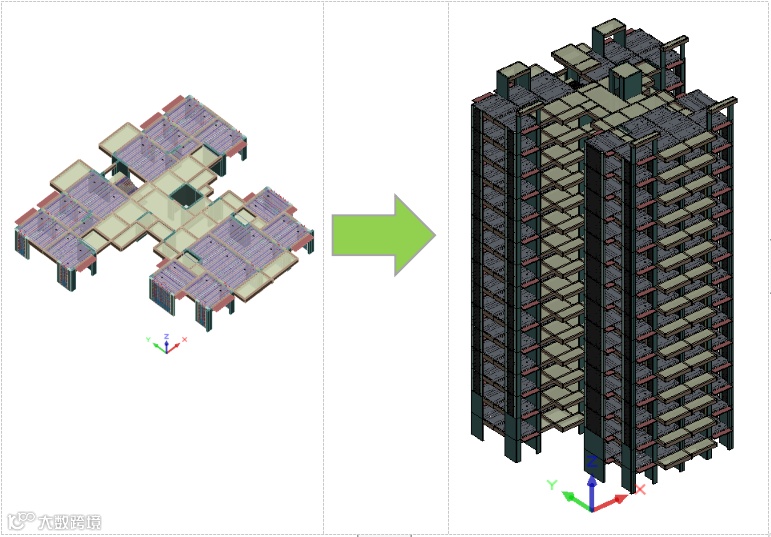

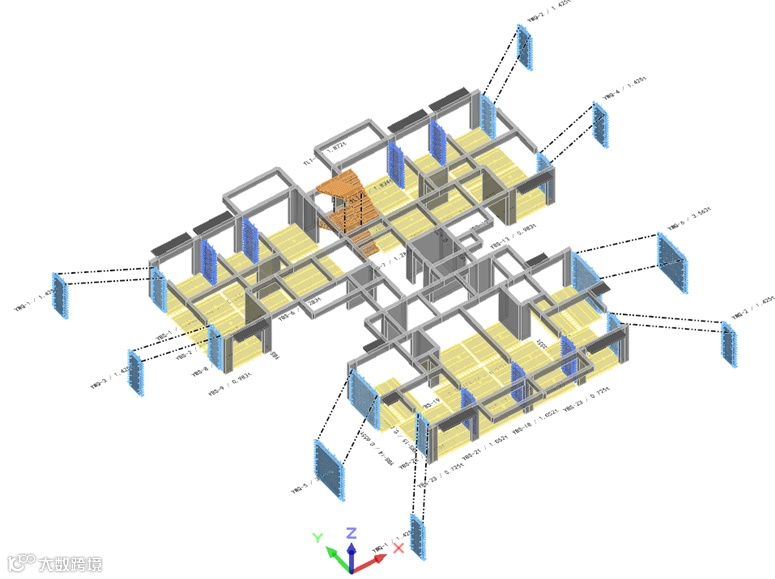

项目深化通过PKPM-PC进行，按照预制属性指定→拆分→深化设计→预留预埋布置→各项指标检查的深化设计流程，一步步依次走下来，就可以快速得到项目的深化设计成果。

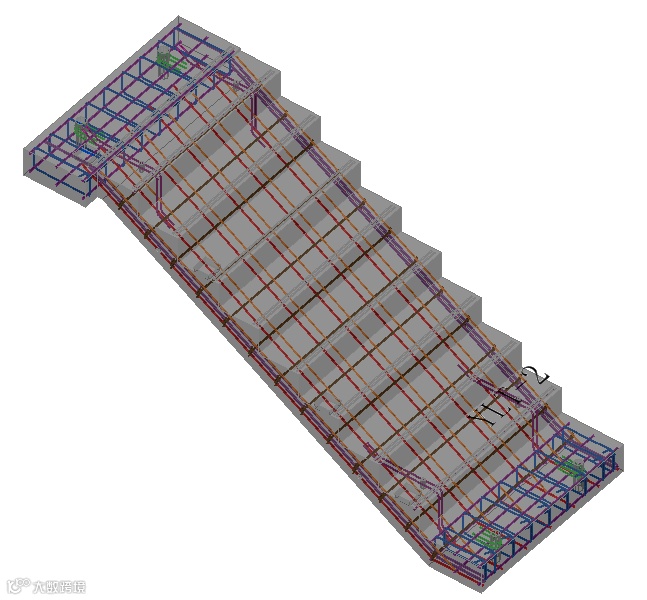

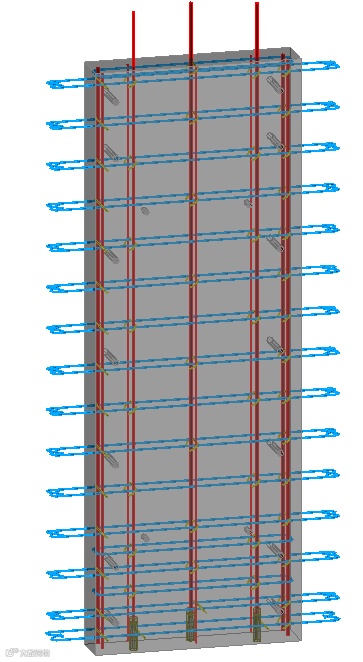

最后还需要着重核对一下叠合板、预制剪力墙和预制楼梯的配筋，以及预制构件上对应的水电预留预埋、放线孔、拉锚固、各种埋件等，保证设计不遗漏、不出错，保证预制构件的设计的准确性。

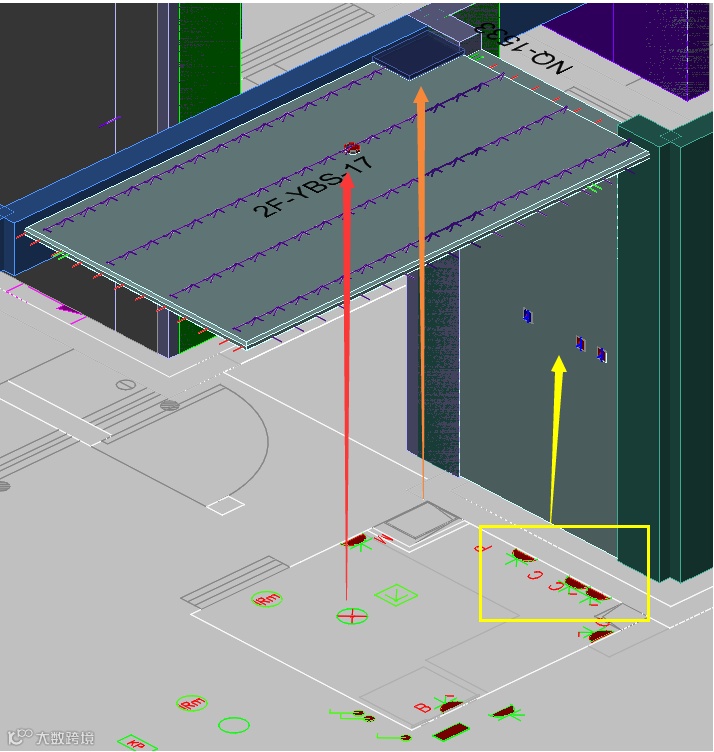

预留预埋的话可以通过 PKPM-PC中是识别机电CAD图纸，来自动生成水电预留预埋的功能，只需要把图纸导入其中，按图层图块识别一下，就可以快速生成洞口、线盒等预留预埋，效率极高，最重要的是避免了手动布置的错埋、漏埋问题。

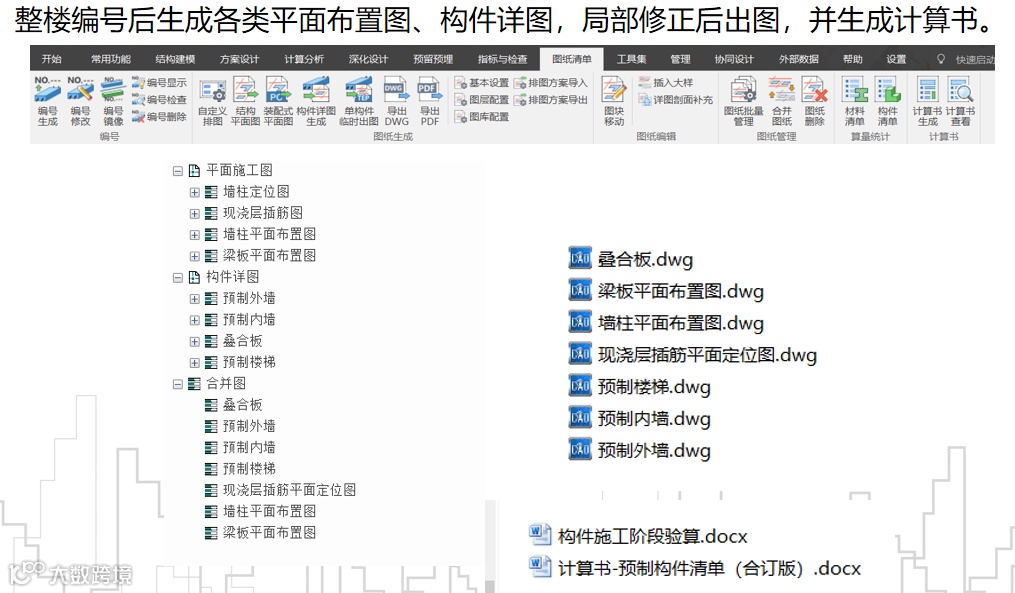

设计完成之后通过软件一键出图，高效高质量的获得了项目的深化图纸和BOM清单。

本项目为常规住宅项目，主要预制构件为预制剪力墙、预制叠合板、预制楼梯，通过PKPM-PC装配式设计软件进行全流程的设计，满足项目装配率50%的要求，完成了各类预制构件详图的高效出图。
