先搞懂：钙钛矿太阳能电池为啥能成 “黑马”
现在咱们对能源的需求越来越大，还得应对污染和资源不够的问题，所以清洁的光伏能源越来越受重视。传统的硅基太阳能电池虽然常用，但成本高、制作时还可能污染环境，效率想再往上提也难。这时候，钙钛矿太阳能电池就冒出来了，成了光伏领域的 “黑马”。

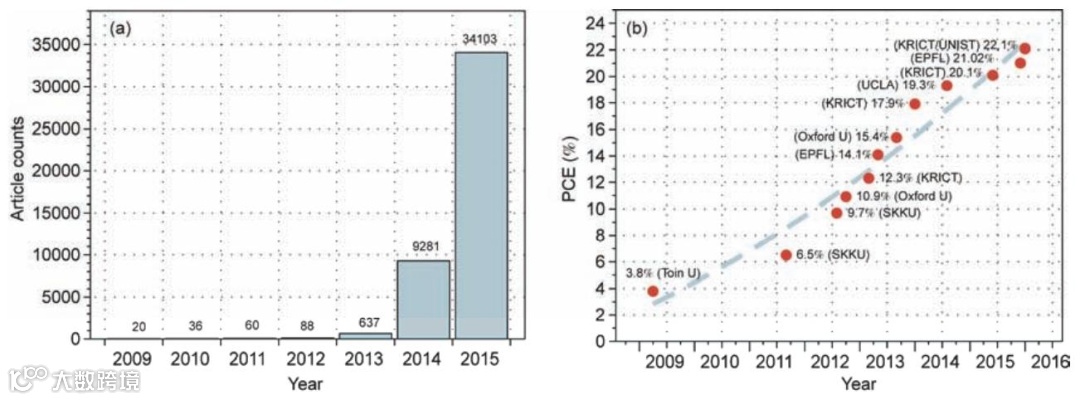

2009 年有人第一次用钙钛矿材料做太阳能电池，发电效率才 3.8%。当时还是液态电解质，稳定性差得要命，有的器件 10 分钟性能就掉了 20%。直到 2012 年，研究人员做成了全固态的钙钛矿电池，用 TiO₂和 spiro-MeOTAD 分别当电子、空穴传输层，效率一下冲到 9.7%，稳定性也大大提升。从这之后，这东西的效率就跟开了挂一样：2013 年突破 10%，2015 年超过 20%，2016 年直接到了 22.1%—— 这个效率已经赶上商用硅电池了，比有机太阳能电池、染料敏化电池都高得多。
更关键的是，钙钛矿材料有两个大优势：一是能在低温或者空气里用溶液制作，成本低，适合大规模生产；二是柔韧性好，能做成弯的，还能做半透明的。这就意味着它不光能当普通发电板，还能往可穿戴设备、光伏窗户这些新场景上靠，用途一下就广了。接下来我就跟你好好说下，它的两个重要方向：柔性和半透明电池。
柔性钙钛矿电池：能弯的发电板，可穿戴设备的福音
柔性钙钛矿电池就是能掰弯、能折叠的发电板，主要分两种：平板型和纤维型。前者像薄塑料片，后者像电线，能编织进衣服里，都是为了适配可穿戴设备的需求。

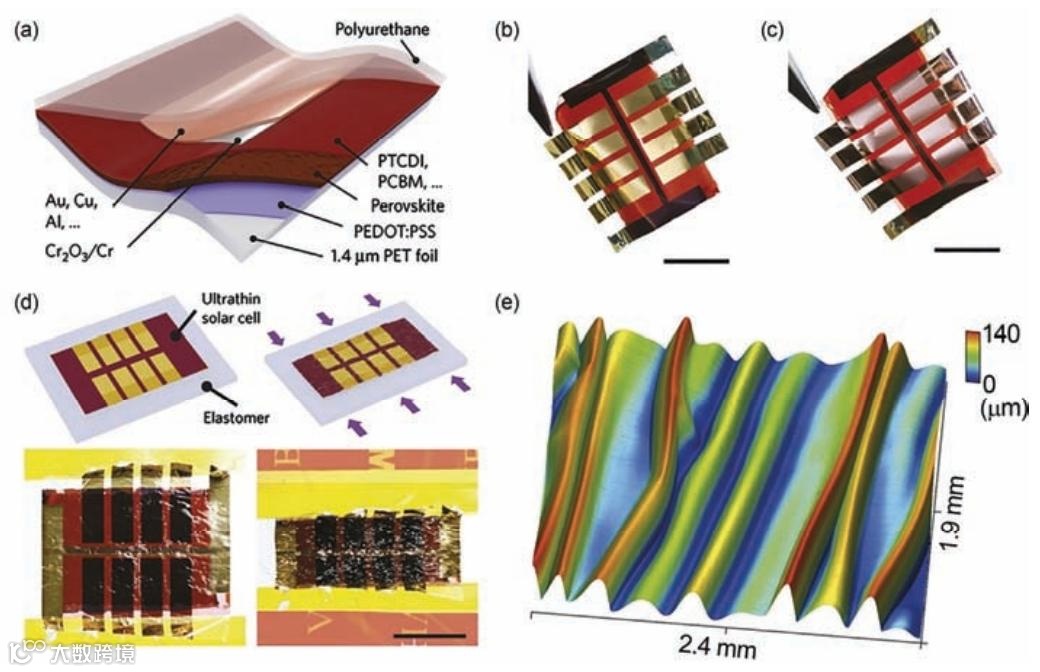

平板型：柔性基底 + 低温工艺是关键
传统硅电池用的玻璃基底太硬，没法弯，所以平板柔性电池得换基底，常用的有 PET（跟矿泉水瓶类似材料）、PEN、薄金属片这些。这类电池主要有两种结构，核心区别是传输层的顺序。

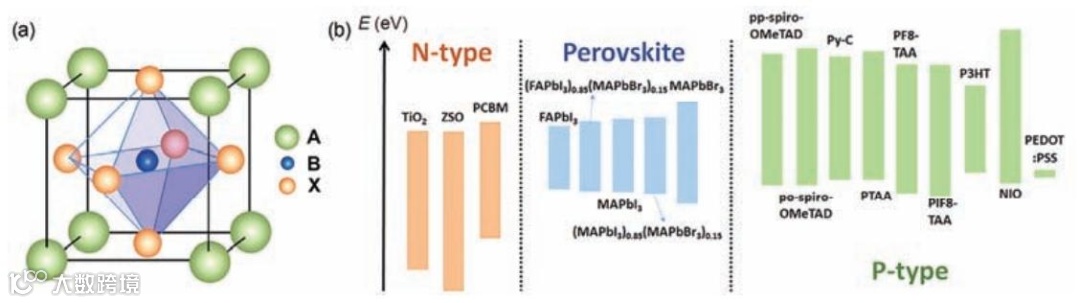

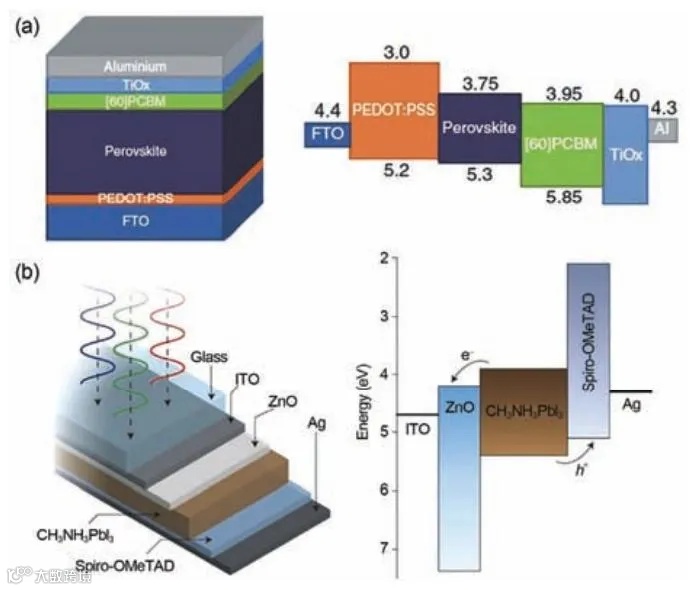

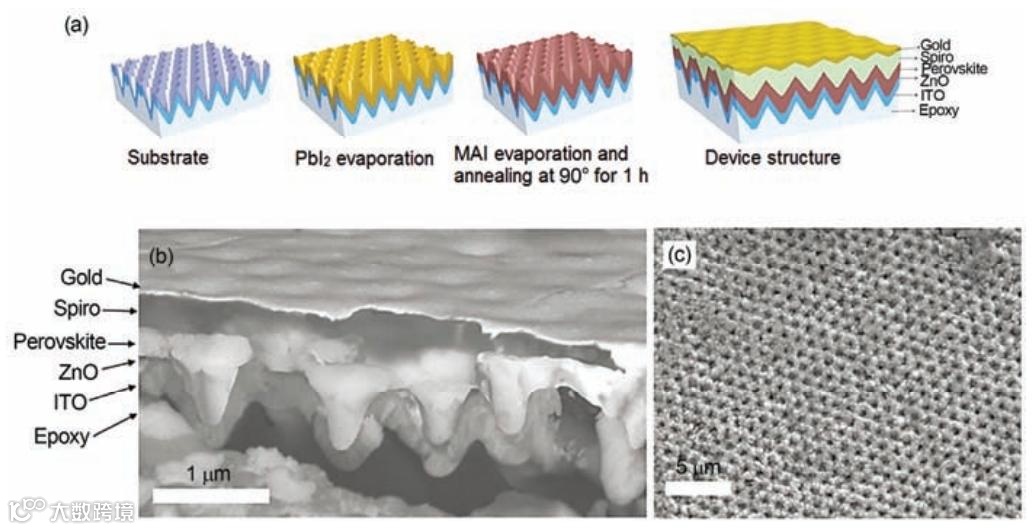

一种是 n-i-p 结构，就是电子传输层在最下面、中间钙钛矿、上面空穴传输层。这种结构本来用 TiO₂做电子传输层，但 TiO₂要 450-500℃高温才能做好，PET 这些塑料基底扛不住（一般超不过 150℃），所以研究人员就换材料。比如 ZnO，电子移动快，还能低温做。有人用磁控溅射做 ZnO 层，在柔性基底上做出效率 8.03% 的电池；还有人用溶胶凝胶法做 ZnO 纳米溶胶，150℃退火 15 分钟，配合 PTAA 空穴传输层，效率做到 15.96%，弯到半径 4 毫米还能保持 90% 的初始效率。除了 ZnO，还有人用 SnO₂、Ti 层，甚至直接去掉电子传输层，简化结构，效率也能到 12% 以上。后来还有人研究低温做 TiO₂，比如用紫外光处理，不用高温也能让 TiO₂成膜，效率能到 8.4%。
另一种是 p-i-n 结构，反过来，空穴传输层在最下面。这种结构是从有机太阳能电池学来的，不用 TiO₂这种金属氧化物，改用 PEDOT:PSS、PCBM 这些有机材料，不用高温烧结，更适合柔性电池。早期这种结构效率才 6%，后来研究人员优化工艺，比如反复蒸镀 PbCl₂再泡 CH₃NH₃I，让钙钛矿层更厚更平整，效率提到 12.25%；还有人在钙钛矿溶液里加 PEI・HI、磺酸铵这些东西，调结晶过程，效率最高到 13.8%。现在平板柔性电池的最高效率是 16.09%，虽然比刚性钙钛矿电池的 22% 低，但已经能满足很多可穿戴设备的供电需求了。
不过平板型有个问题：常用的 ITO 导电层一弯折就容易断。为了解决这个，有人换成 AZO/Ag/AZO 多层膜，有人用硝酸处理的碳纳米管，还有人直接用 PEDOT:PSS 当电极，用甲磺酸处理提高导电性，2000 次弯折还能稳定。最近还有人用 Ag 网加导电高分子的复合材料，效率 14%，5000 次弯折还能保持 95% 效率，稳定性做得很好。
纤维型：能编进衣服里，但效率还得追
纤维型钙钛矿电池就是做成像电线一样的纤维，能编织进衣服、背包里，比平板型更灵活。2014 年有人第一次做，用不锈钢丝当基底，多孔 TiO₂负载钙钛矿，多壁碳纳米管当透明电极，效率才 3.3%。后来有人做弹性的，能拉伸 250 次还保持 95% 效率，但效率只有 1%，实用性不强。
再后来，有人用碳纳米管纤维做电极，分别做光阳极和阴极，拧在一起做成电池，效率 3.03%，能扛上千次弯折，加了 PMMA 保护层能稳定 90 小时。还有人用银纳米线当透明电极，透光率 70%，再处理钛丝表面增加表面积，让钙钛矿膜更均匀，效率提到 3.85%。直到有研究团队用钛丝当基底，改进成膜工艺，用电加热辅助，效率一下冲到 5.35%，填充因子 0.7，膜质量比之前好太多。还有人用二氧化钛纳米管做多孔层，两步法做钙钛矿层，效率到 7.2%，不过没说清楚器件尺寸。
纤维型现在的问题还不少：一是效率整体偏低，最高才 7% 左右，跟平板型差很多；二是很多研究没标注清楚器件尺寸、测试条件，数据对比起来麻烦，有的可能存在效率高估；三是规模化生产难，怎么批量做出均匀的纤维电池还没解决，稳定性也得再提升，比如封装工艺还没系统研究。
半透明钙钛矿电池：能当玻璃用的发电板，光伏窗有戏了
半透明钙钛矿电池就是能透光的发电板，最适合当光伏窗、光伏玻璃，装在建筑上既能发电又不影响采光，还能美化外观。要做半透明，电极、钙钛矿层、载流子传输层都得透光，核心是调控钙钛矿层，主要有两种办法：减薄厚度和做成岛状结构。
减薄厚度：平衡透光和效率，还能做彩色
根据光学规律，钙钛矿层越薄，透光越好，但吸光少了，发电效率会降，所以关键是找平衡。常用的方法有两种：溶液法和蒸镀法。

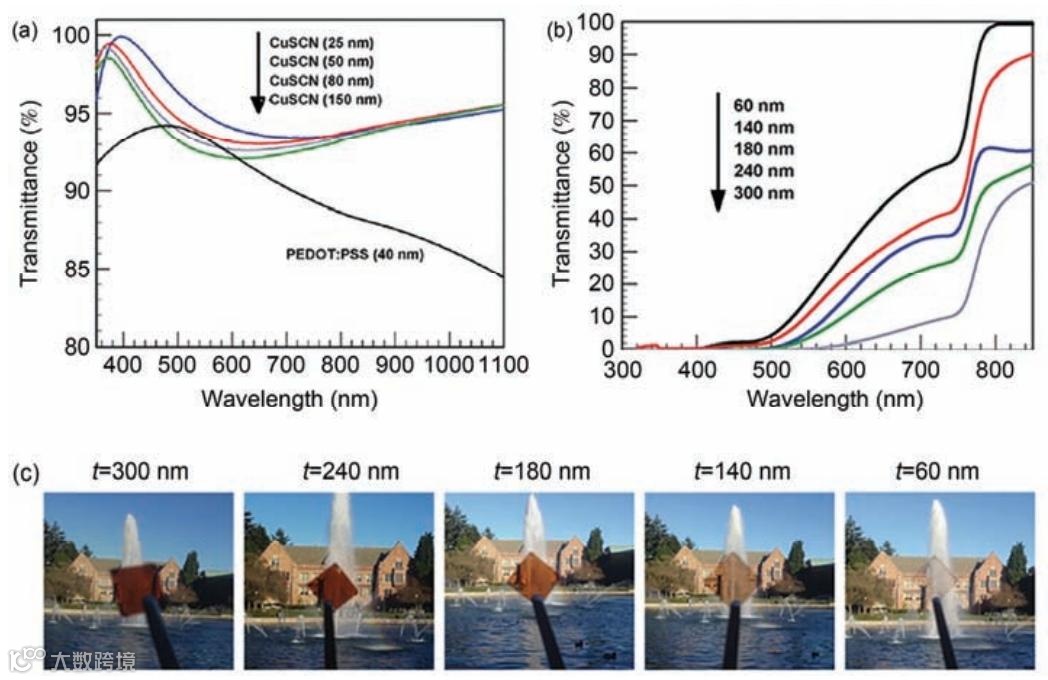

溶液法就是调钙钛矿溶液的浓度和旋涂转速。比如转速 2000-3000 转 / 分钟，能把厚度控制在 270-668 纳米，但最薄也只能到 273 纳米，透光不算好。后来有人用氮气吹扫，能做到 54 纳米厚，还保持膜的连续性，配合 Mo-Au-Mo 透明电极，效率 4.6%，可见光平均透光率 31%。还有人用快速结晶的方法，比如旋涂后滴 300 微升氯苯，再用氮气吹干，让钙钛矿迅速析出，膜覆盖度高；或者泡甲苯溶液，5 秒就能形成晶体，最高能做到 46% 的透光率，效率 3.55%，而且开路电压超过 0.9V，填充因子 0.6 以上，性能算不错。
蒸镀法能做出更薄、更均匀的膜。早期用双源共蒸镀，能做到 40 纳米厚，但容易出现比例不准，影响钙钛矿纯度，大尺寸制备难。后来改进成偏压可控的蒸镀法，能实时监测基板组分比例，提高纯度，能做 5 厘米 ×5 厘米的大尺寸电池，50 纳米厚时效率 6.3%。不过蒸镀法能耗高，成本比溶液法贵，工业化不占优势。
减厚度的电池有个小遗憾：颜色大多是红棕色，装在建筑上不够美观。后来有人在顶电极和电子传输层之间加 WO3，调 WO3 的厚度：630 纳米出红色、540 纳米出绿色、450 纳米出蓝色，做成彩色半透明电池，这样光伏窗就能根据建筑风格选颜色，实用性一下提升了。
另外，载流子传输层也很影响性能。比如空穴传输材料 spiro-OMeTAD 在空气里不稳定，换成 PEDOT:PSS，用转印或压印技术做顶电极，稳定性更好，还能在空气里制备。还有人用 CuSCN 当空穴传输材料，透光更好，做成的电池透光率 37.5%，效率 7.33%，这是同透光率下的最高值，比很多同类电池都强。

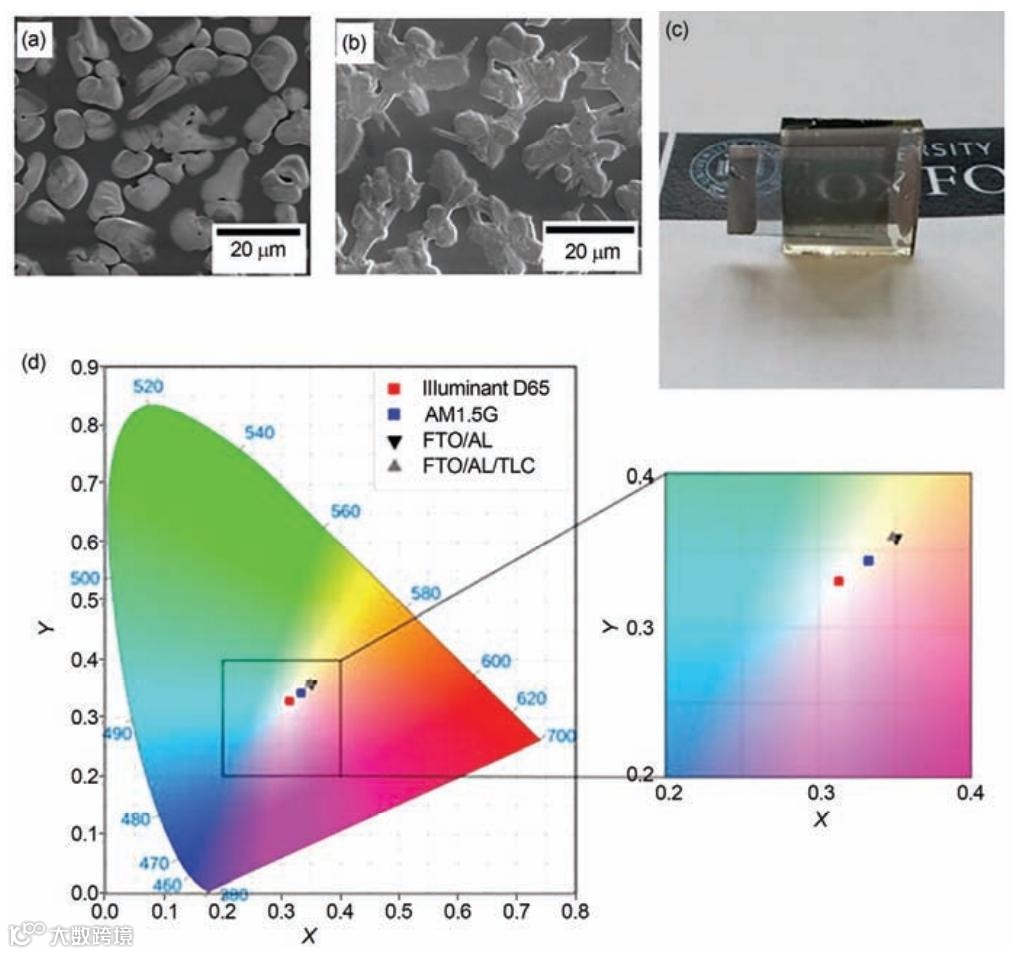

岛状结构：全光谱透光，颜色更中性
岛状结构就是让钙钛矿层不连续，呈岛状分布，好处是能实现全光谱透光，颜色更接近普通玻璃，不会像减厚度的那样偏红棕色，适合对颜色要求高的建筑。
最早有人用过量的有机铵盐和铅卤化物，一步旋涂退火，让钙钛矿形成岛状。退火时溶剂挥发，过量的有机小分子跑掉，留下带孔洞的岛状膜。这种电池透光率最低 7% 时效率 8%，透光率最高 30% 时效率 3.5%，但当时用的金电极透光差，还让器件颜色不中性，影响外观。
后来有人换成 FAPbI3 钙钛矿材料，这种材料吸光范围比之前的 MAPbI3 更广，带隙更窄，光电流更高。再用 PEDOT:PSS 加丙烯酸黏合剂嵌入镍网的 PET 薄膜当透明电极，做出完全颜色中性的电池，透光率 28.1%，效率 5.2%，用 CIE 彩色空间模拟，颜色跟普通玻璃很接近。还有人用网格辅助的丝网印刷，调溶液浓度和网孔大小，能控制透光率 20%-70%，但还是因为金电极的问题，最终器件透光率只有 19%，效率 4.98%。
岛状结构现在最大的问题还是透明导电电极。钙钛矿材料对溶剂敏感，很多溶液法做的透明电极没法用，比如一些高分子导电材料的溶剂会溶解钙钛矿层。目前还没找到既高效、又稳定、还能兼容钙钛矿的透明电极，这是制约它发展的关键。
现在还存在的问题：离真正用起来还差几步
不管是柔性还是半透明钙钛矿电池，虽然方向好、应用场景广，但现在离大规模商用还有不少距离。
首先是效率差距。刚性钙钛矿电池效率已经到 22%，但柔性的最高 16%，半透明的最高 7%，都差了一大截，要想替代传统电池，效率得再往上提。
然后是稳定性和封装。很多材料比如 spiro-OMeTAD 在空气里容易坏，钙钛矿本身也怕水怕氧，柔性电池还得扛住反复弯折，封装难度比刚性电池大。现在很多研究没做长期稳定性测试，有的器件在空气中放几天性能就掉了，没法实际用。
还有透明导电电极。不管是纤维型还是半透明型，都缺合适的电极材料。要么透光好但导电差，要么导电好但透光差，还得兼容钙钛矿的制备工艺，不能用会溶解钙钛矿的溶剂，这方面还得再开发新材料。
另外，行业没有统一标准。比如稳定性怎么测、器件尺寸怎么标、透光率算哪个波段、弯折测试的条件（曲率半径、弯折次数）怎么定，不同研究的数据没法对比，有的可能存在 “数据美化”，不利于行业整体发展。
最后是工业化生产。现在很多工艺还停在实验室，比如蒸镀法成本高，溶液法规模化时膜的均匀性难保证，纤维型电池的批量生产设备还没有，这些都得解决才能真正落地。
不过话说回来，这类电池的优势是传统硅电池没法比的 —— 能弯、能透光，能适配可穿戴、光伏建筑这些新场景。只要解决了效率和稳定性问题，未来在这些细分领域肯定能占据一席之地，不用等到完全替代硅电池，只要在特定场景下好用，就有很大的市场价值。
