外墙（涵盖实体墙、热桥梁、防火隔离带等组成部分）面积的精确统计，对于后续的节能计算、热工分析和能耗评估具有至关重要的影响。本文将详细阐述建筑外墙立面各构件面积的统计技巧

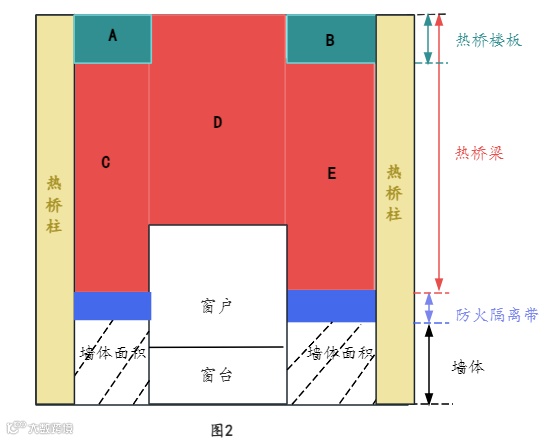

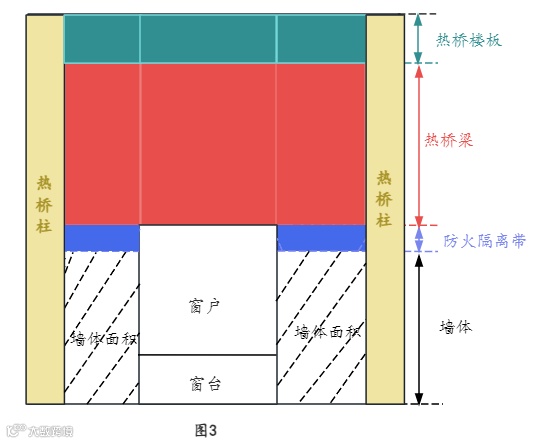

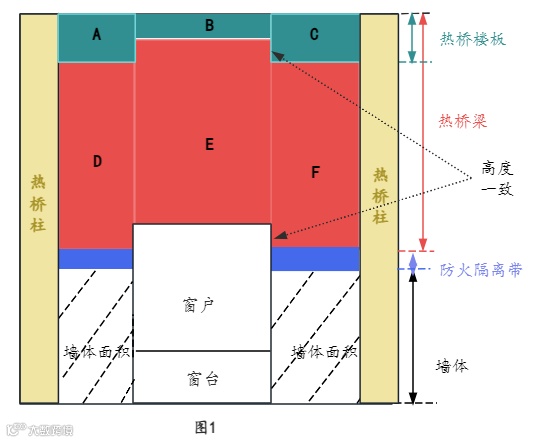

根据外墙立面各构件的高度差异，主要存在以下五种布局情形：
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
按照以下顺序进行计算：
①热桥柱面积：热桥柱的高度乘以热桥柱总长度;
②窗台面积：窗台高度乘以窗宽；
③热桥梁面积：原热桥梁面积减去与窗重叠部分及热桥柱重叠部分的面积；
④热桥楼板面积：原热桥楼板面积减去与窗重叠部分及热桥柱重叠部分的面积；

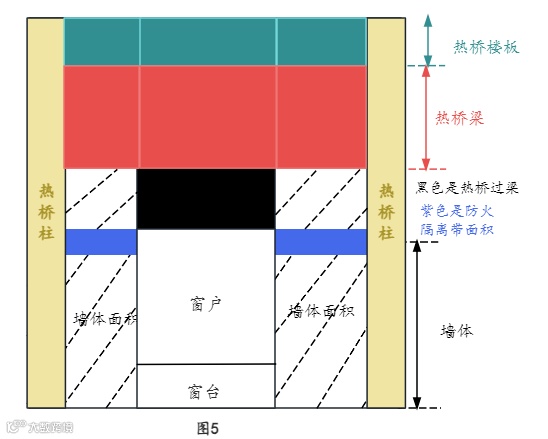

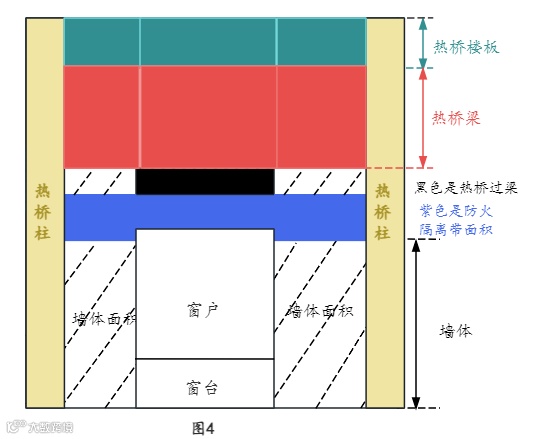

⑤热桥过梁面积：热桥过梁高度L乘以窗总宽度，再减去热桥柱重叠部分的面积；
⑥防火隔离带面积：原防火隔离带面积减去与窗重叠部分及热桥柱重叠的面积；
⑦墙体面积（不含窗台）：外墙立面总面积减去窗洞口面积、热桥柱面积、热桥梁面积、热桥楼板面积、热桥过梁面积及防火隔离带面积。
备注说明：
ü 报告书中墙体总面积是指包含窗台的面积，即窗台的面积②+墙体面积（不含窗台）⑦。
ü 当优先计算的构件高度设置过高时，可能导致构件其它构件无面积可计，例如无实体墙面积的情况。
