新功能！PBECA单一立面指定功能说明

建筑节能软件PBECA

           单一立面指定功能说明

一、立面窗墙面积比

定义：为建筑物某单一立面的透光部位和非透光外门的洞口面积，与该立面总面积之比。

注：

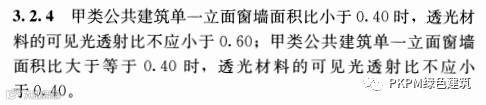

1）《公共建筑节能设计标准》GB50378-2015提出窗墙面积比按照单一立面窗墙面积比进行计算，和以往标准提出的朝向和开间窗墙比都有所不同；

2）目前采用单一立面窗墙比进行判定的规范包含：2015公建国标、2015天津公建、2015北京公建、2015上海公建、2016吉林公建、2016重庆公建等。

3）目前立面窗墙比计算，专家和各地方审图都还没有明确的统计方法和规定出台，市场计算也比较混乱：

4）斯维尔目前软件无单一立面的功能，依然沿用朝向窗墙比进行统计和判定，报告书中将每个朝向归类为一个立面；

5）天正有指定单一立面的功能，可以任意指定，随意性较大；

6）目前各地审查单位也没有统一的执行规则。

二、单一立面设定功能

目前我们软件提供四种单一立面设定的方法，以适应不同地区施工图审查的要求，用户可根据实际模型情况进行设定和调整。

2.1  软件默认30°角度划分单一立面

优点：快捷方便，无需用户操作，对于正南正北或者凹凸较少的项目，判定准确；

缺点：30°角度划分无依据，标准未说明。

2.2  软件根据东、南、西、北四个朝向设定四个立面

优点：和斯维尔统计一致，对于部分审图，更容易理解朝向窗墙比，他们不太理解和不容易准确统计单一立面窗墙比，解决复杂模型可以考虑；

缺点：违背标准制定的初衷，为了和朝向窗墙比有所区别，才制定单一立面窗墙比的规则。

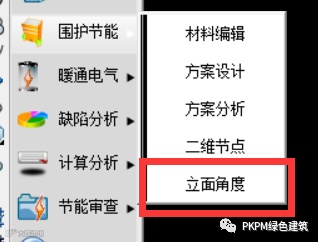

操作步骤：1、围护节能-立面角度

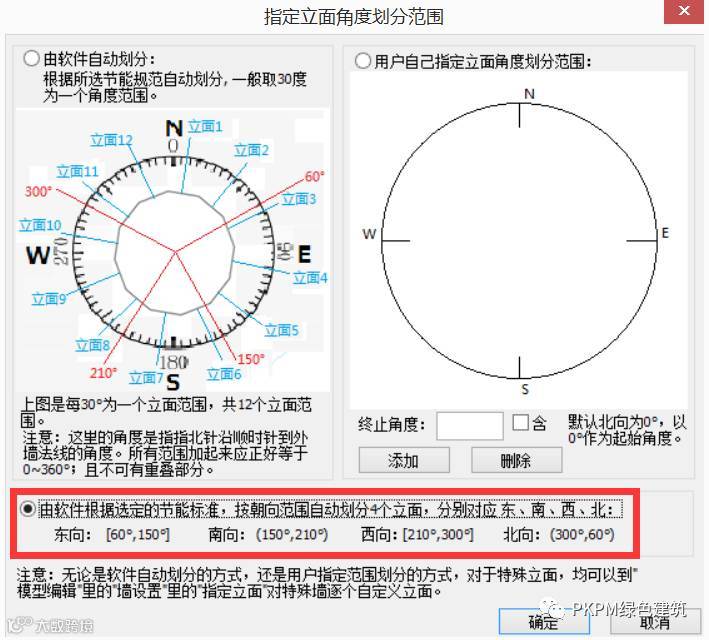

2、指定立面角度划分对话框中，按照朝向划分；

2.3  用户设定立面角度范围

优点：给与用户开放的空间，可根据实际模型的角度范围和曲线设定所需的立面的角度方法，可解决复杂模型的立面判定问题；

缺点：用户设定随意性较大，角度范围也无依据支撑。

操作步骤：1、围护节能-立面角度

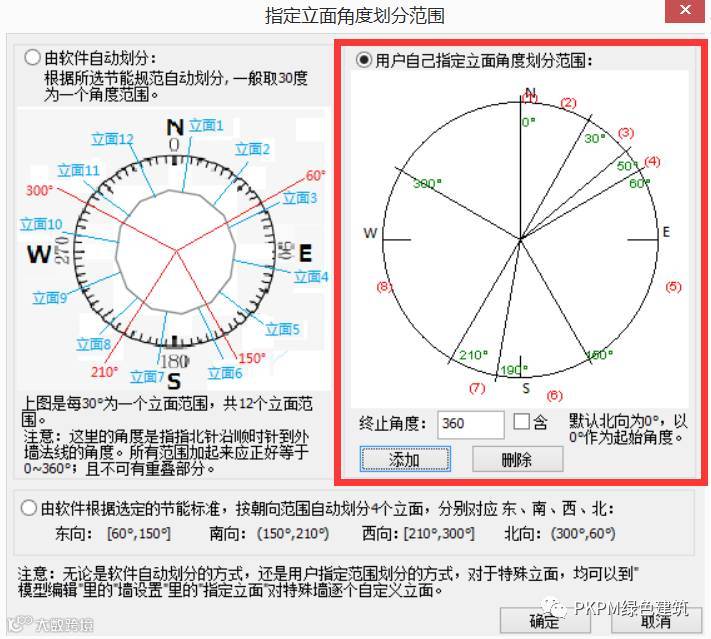

2、选择用户自己指定角度划分范围；

3、划分具体角度分配。（注：不过需注意，不能将两个不同朝向的角度划分到同一立面，每个立面所属的角度范畴应在本朝向范围内）

2.4  用户在模型上指定单一立面

优点：用户可实现更精细化的模型，可根据实际模型窗墙所在位置来设定立面，可解决复杂模型的立面判定问题；

缺点：用户设定随意性较大。（注：不过需注意，不能将两个不同朝向的墙线归为同一立面，同一类立面墙线应在本朝向范围内）

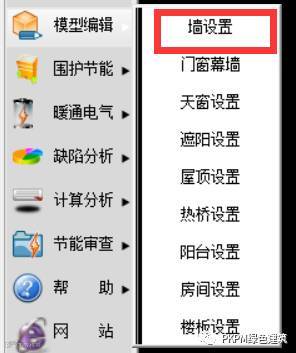

操作步骤：1、模型编辑-墙设置

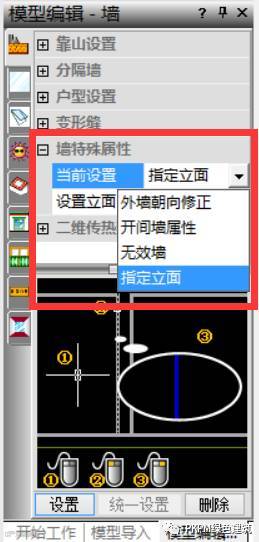

2、墙特殊属性-选择指定立面

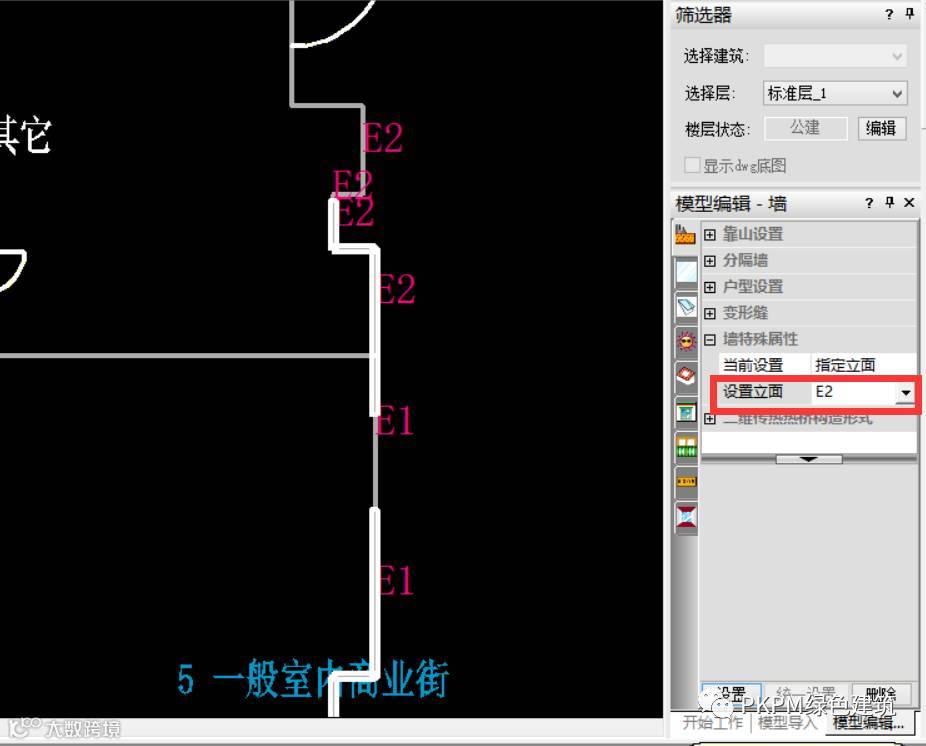

3、设定立面名称，在模型当中进行进行设置

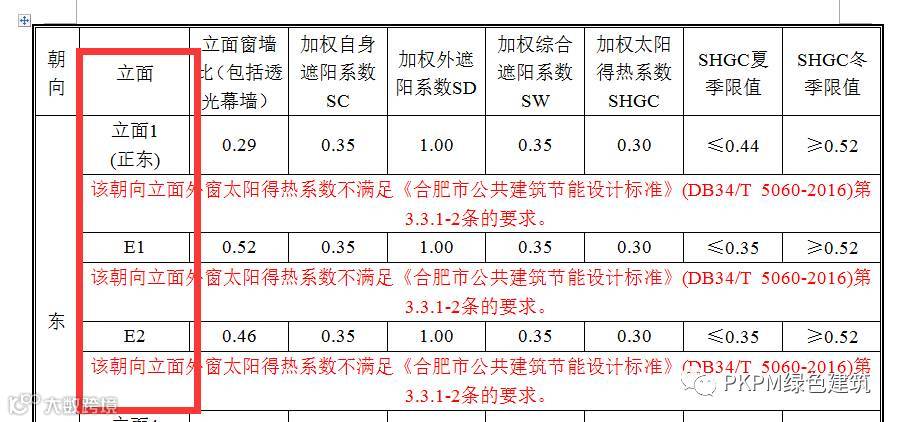

4、设定的立面在报告书当中会有对应的表达
