常会有北方设计师问到节能计算结果显示窗墙比不通过怎么办？基于此类问题的普遍性，今天给大家主要介绍一下窗墙比在软件中是怎样计算的，以及如果报告书中显示不通过的时候，如何在软件中进行核查和修改。
前几期的文章中我们介绍了节能中判定窗墙比的主要有立面窗墙比、朝向窗墙比和开间窗墙比。接下来我们看一下软件中实现技巧。
一、 立面窗墙比
立面窗墙比是窗户洞口的面积与该立面总面积的比值。
软件会自动根据角度进行划分立面，虽然朝向相同，但是若角度不同，也会划分不同的立面进行判定。

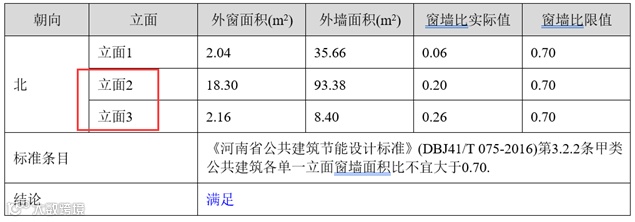

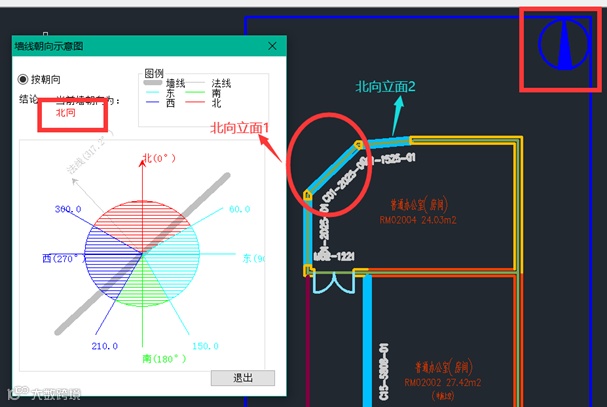

如下图所示，指北针为正北朝向，北向外窗因角度不同划分为两个立面，立面1和立面2。例如《河南省公共建筑节能设计标准》DBJ41/T 075-2016判定立面窗墙比，因此北向分为两个立面进行判定。
所以若模型中有折线的或者弧线的墙体，比如常见的弧形幕墙，在进行判断的时候常会见到报告书中一个朝向划分了很多个立面进行判定。

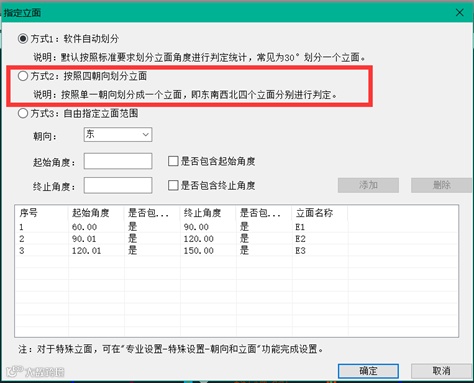

若想要一个朝向划分一个立面进行判定，则需要在软件中设定朝向划分角度。方式为，点击左侧菜单栏中的“标准参数”——“立面角度”——选择第二种方式。不修改情况下，软件按照“方式一”进行划分立面。
二、朝向窗墙比
朝向窗墙比比较简单，是指朝向的外窗总的洞口面积与该朝向墙体总面积之比。

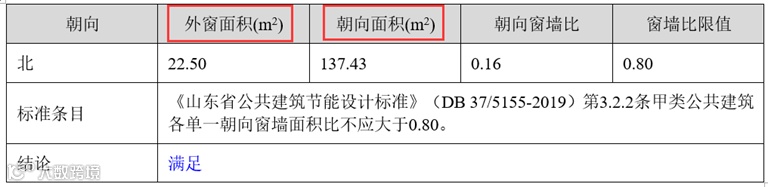

如《山东省公共建筑节能设计标准》（DB 37/5155-2019）判定朝向窗墙比。下图为其节能报告书判定表格，以西向为例。
朝向窗墙比=朝向外窗面积21.5/朝向面积112.42=0.19
判断时注意的几点：
（1）朝向的判断：有角度的墙体需要首先判定其角度所在朝向范围
（2）墙体的面积=墙线中心线的长度*层。不用考虑其他细节的，如热桥、楼板等。
三、 开间窗墙比

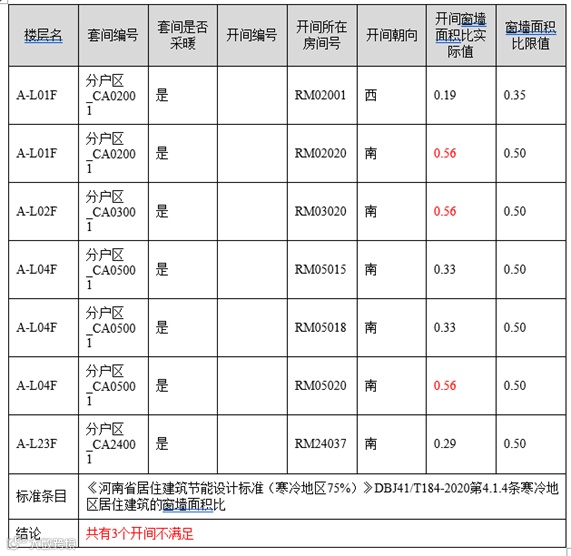

居建一般判断开间窗墙比，即判定某个朝向最不利的开间的窗墙比是否满足限值要求，需要计算该朝向所有外窗所在房间的窗墙比，取其中最差的数据作为判定对象。
若结果与手算的不一致，或者修改窗户尺寸后结果并不发生变化，则需要到模型中进行核对，多数是模型造成的，主要有以下几种原因，可依据以下几点进行核查检测：

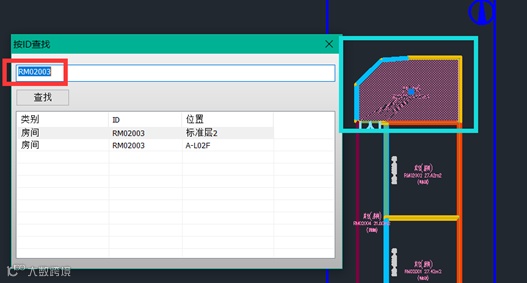

1、修改的房间并不是最不利的房间。
2、模型中外墙的墙线不连续
（1）填充墙和剪力墙链接

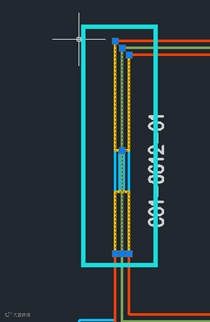

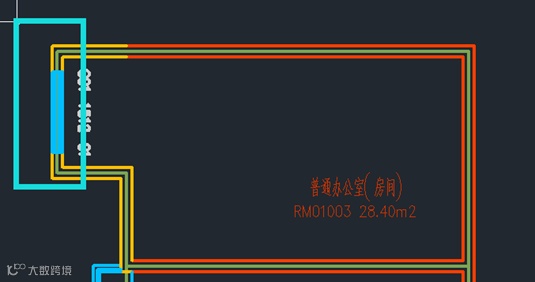

这种情况下，因为墙体属性不同，会导致墙线断开，实际参与窗墙比的墙体为外窗所依附的墙体，即下图中所示青色框中所示墙。
处理办法：该情况因为墙体属性的不同，只能通过设置开间墙属性来设置，设置方式可参考软件中小视频中介绍。
（2）房间为凸凹造型
此时参与计算窗墙比的墙体是下面青色图框中的墙线。
处理办法：设置开间墙属性
（3）最后一种则是因为建模错误导致，常见于天正导入图纸建立的模型，由于原本天正图纸建模的错误，导致转过来的模型出现墙线断的情况。

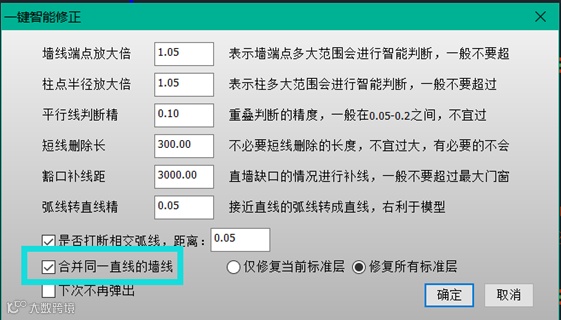

处理办法：可手动调整，也可以使用V3修复进行全楼合并。在弹出的修正框里面勾选“合并同一直线的墙体”。
四、 幕墙的窗墙比
为了保证建筑外观，全幕墙建筑很常见，但是大范围的幕墙，虽然可美化建筑立面，采光充足，但是对于节能，尤其是北方，非常的不利，因此为了兼顾节能和外观，多数的建筑采取内衬墙体的方式。这种幕墙建筑我们一定要区分，对于节能他的实际模型是什么，需要拨开他的建筑“伪装”，建立最合理的节能模型。
另外一点需要强调的是，我们的效果图和建筑图和我们的节能模型并不是完全一致，在这里需要区分的是哪些是节能里面真正的外围护结构，哪些只是装饰性的构件，节能里面只需要建立节能的外围护，装饰性的不需要建模。
对于北方地区比较好区分，可以一句话简单概括：保温在哪里，哪里就是外围护。
而对于非透光幕墙，其本质和实体的外墙是一致的，需要建成实体外墙，而非幕墙。
以下介绍几种幕墙的常见建法。

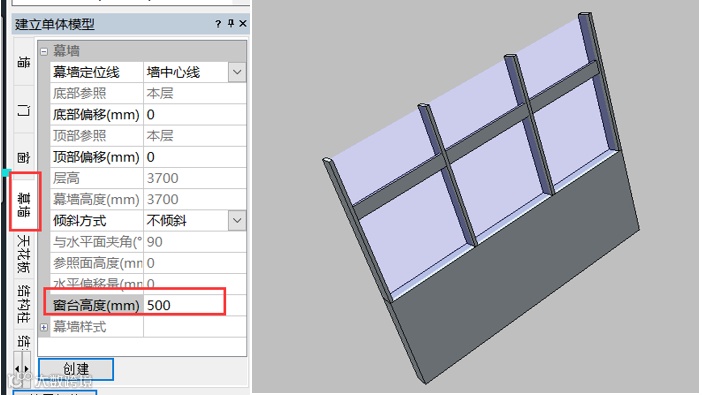

1、下部墙体，上部幕墙
2、上部墙体，下幕墙
但是三维中不显示梁，节能计算时会总动扣除梁高进行窗墙比的计算。
最后一点，幕墙和窗户的判定是一致的，因此，在建立幕墙不方便的时候，可将幕墙转换成建立同面积的外窗替代。但是需要修改外窗材料的气密性，因其判定限值不同。
