玻璃幕墙所引发的光污染问题，不仅成为道路交通安全的一大潜在威胁，也会对周边建筑物造成不良影响。为了减少光反射造成的光污染，《建筑环境通用规范》GB 55016-2021对光反射分析进行了强制要求。
PKPM幕墙光分析软件支持《建筑环境通用规范》GB 55016-2021等9本绿建国标和地标，可对整个小区进行光线反射模拟，分析受幕墙反射光影响的周边住宅窗户和周边主干道的影响。
接下来我们看看软件的操作流程：

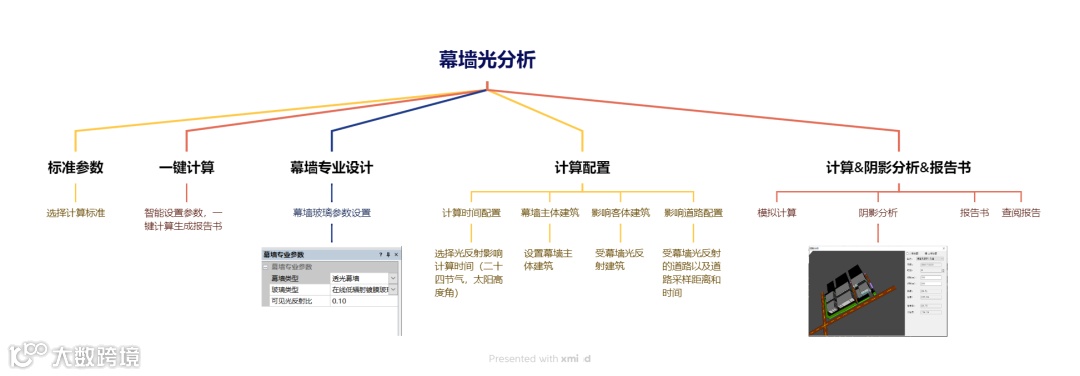

图（1）软件操作流程图
幕墙光分析主要研究幕墙光反射对周边建筑窗户和道路的影响，接下来我们着重看看幕墙、窗户以及道路如何建模。
1） 建立幕墙
点击【区域建模】-【区域构件】-【幕墙】，即可绘制幕墙，其中幕墙的建模方式有三种：

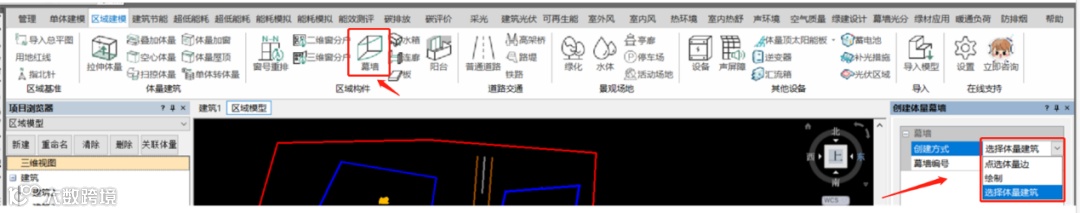

图（2）建立幕墙
①点选体量边：点中体量建筑的外墙，体量建筑外墙即可设置上幕墙；
②绘制：输入幕墙底部标高和幕墙高度，在体量建筑上选择两点进行绘制幕墙；
③选择体量建筑：选择体量建筑名称，空格即将整个体量建筑外墙全部设置上幕墙。
2）建立窗户
点击【区域建模】-【体量建筑】-【体量加窗】，即可绘制体量窗，其中体量窗有3种建模方式。
①顺序插入：设置窗的几何尺寸，位置以及窗的重复层数 ，选中要插窗的体量边，输入体量窗的间距，空格即可绘制体量窗。
②两点插入：设置窗几何位置、窗的重复层数 ，点取左窗台点，点取右窗台点，即可设置体量窗。
③窗中点插入：设置窗的几何尺寸，位置以及窗的重复层数 ，点取体量窗插入位置，即可设置体量窗。

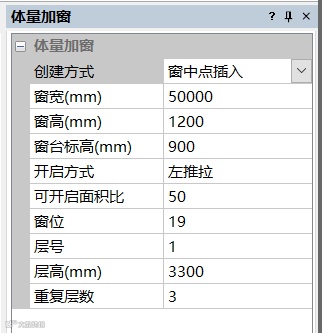

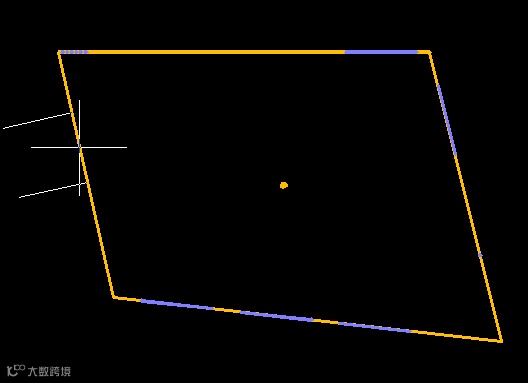

图（3）窗中点插入
3）建立道路
点击【区域建模】-【道路交通】-【普通道路】，即可绘制道路，其中道路有两种建模方式，拾取和绘制。拾取直接拾取总图上的道路轮廓，绘制，输入道路的几何尺寸，直接在总图上绘制道路。

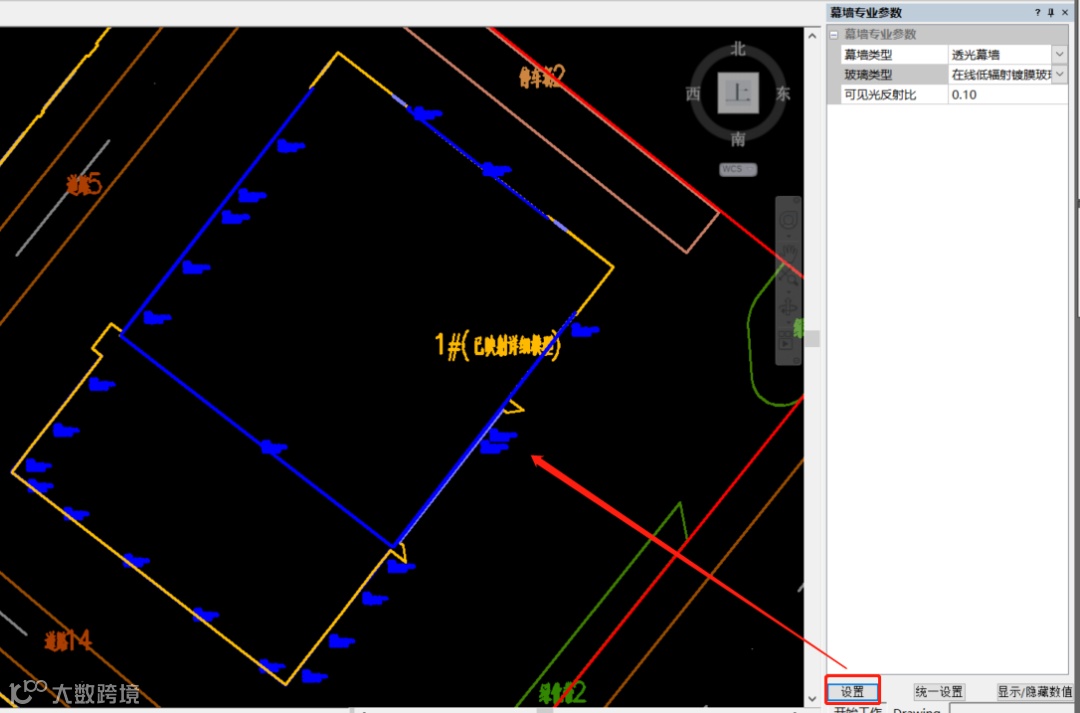

点击【幕墙光分析】-【专业设计】-【幕墙专业设计】，选择幕墙设置幕墙的玻璃类型和可见光反射比。
图（4）幕墙专业设计
1）设置计算时间，选择典型计算日，太阳高度角以及时间标准，软件按照《玻璃幕墙光热性能》GB/T 18091-2015附录B、《光环境评价方法》GB/T 12454-2017附录B设定。
图（5）计算时间配置
2）选择主体建筑，即幕墙建筑。

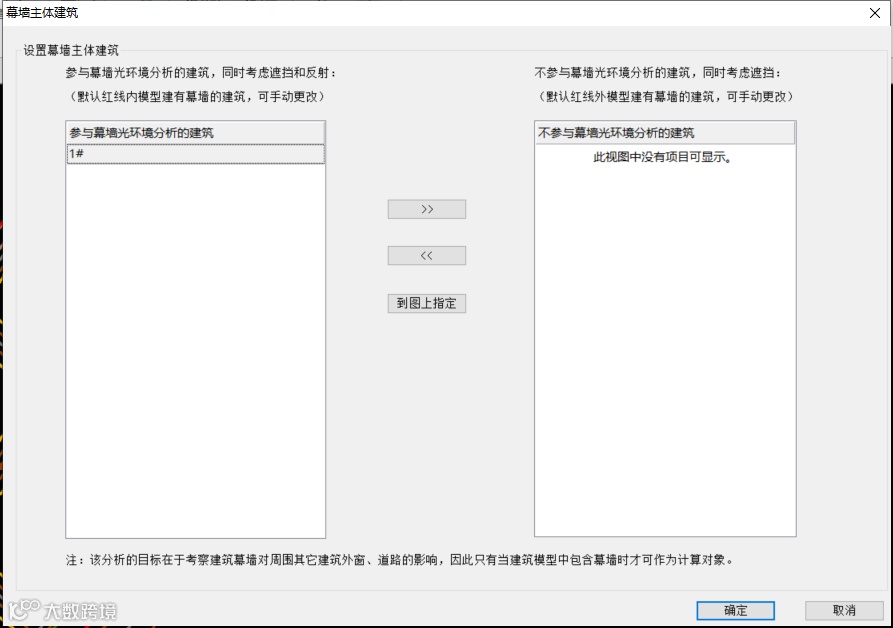

图（6）主体建筑
3）选择受幕墙光反射影响的客体建筑，同时设置窗计算采样时间间隔，计算采样范围，通常有两种，窗台两点分析和满窗分析，软件默认参数按照《光环境评价方法》GB/T 12454-2017 B.3条设定。其中计算采样范围根据《建筑日照计算参数标准》GB／T 50947-2014设定。

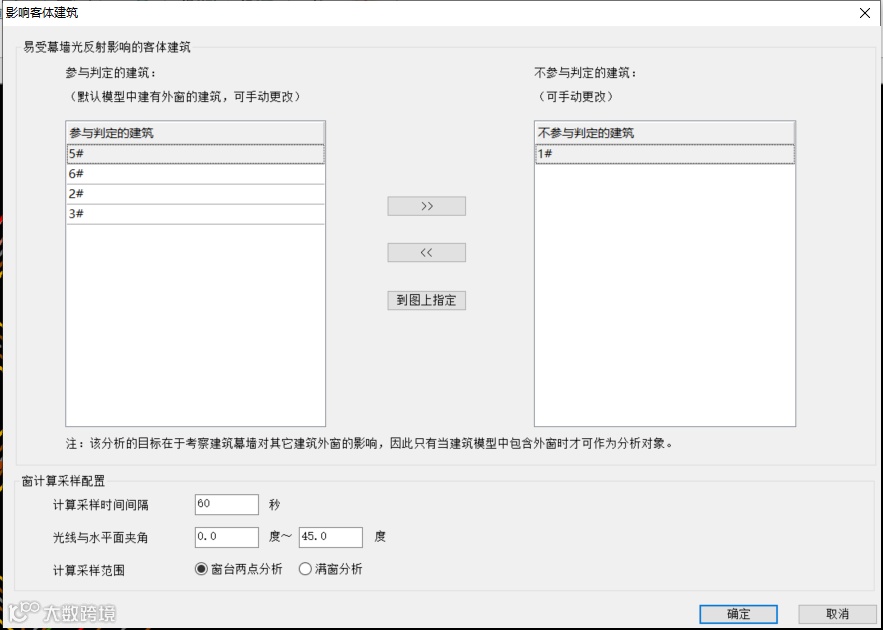

图（7）客体建筑设置
4）选择受幕墙光反射影响的道路，同时设置道路的采样间距和计算采样时间间隔，主要参数按照《光环境评价方法》GB/T 12454-2017 B.4条设定，其中规范未明确的参数软件按照经验取值。

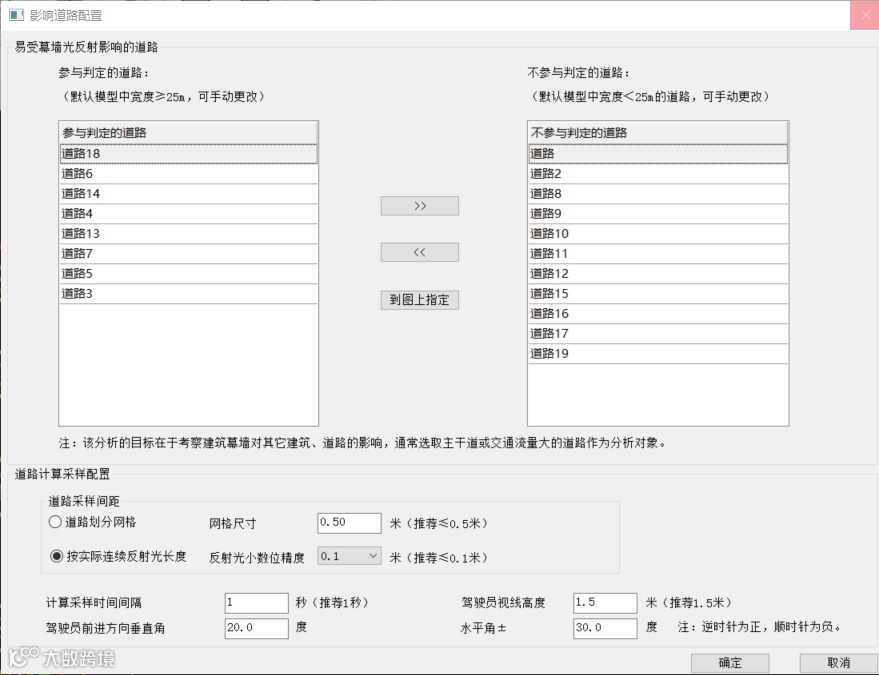

图（8）道路配置

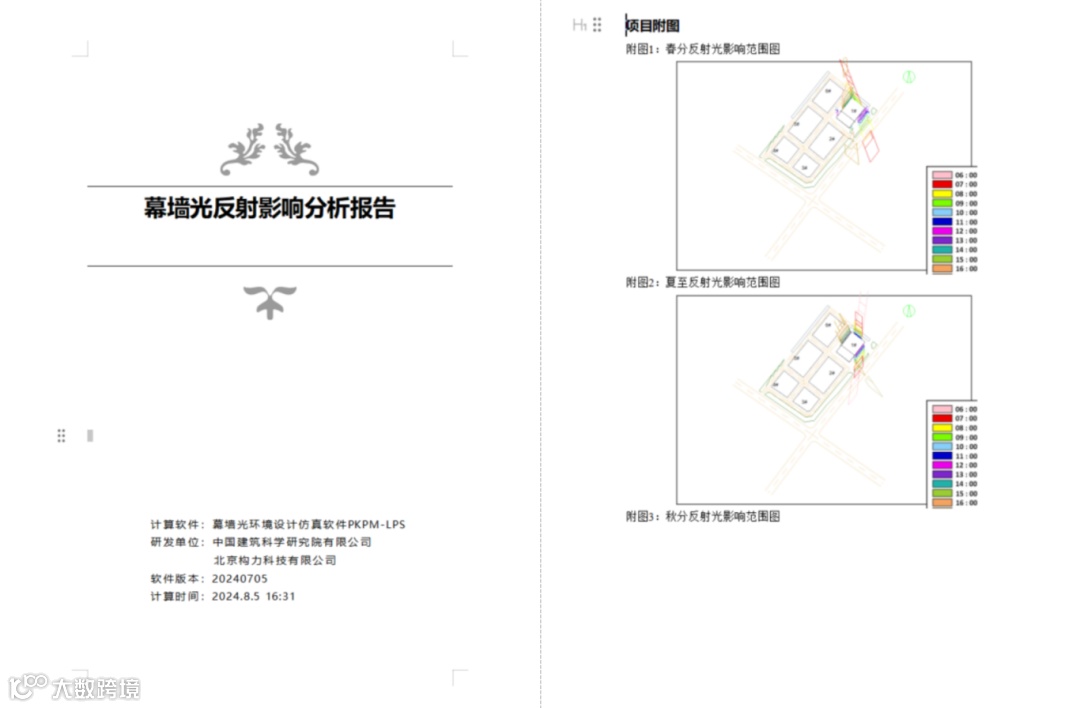

图（9）幕墙光反射影响分析报告
光污染防控关键在于设计阶段的有效规划与合理控制，既要追求设计的视觉美感，也需确保不对公众生活造成负面影响。通过科学模拟与分析，我们可以预测并减少玻璃幕墙可能引发的光污染问题。
希望以上内容对您有所帮助，让我们共同努力，从设计源头出发，守护良好的光环境。
