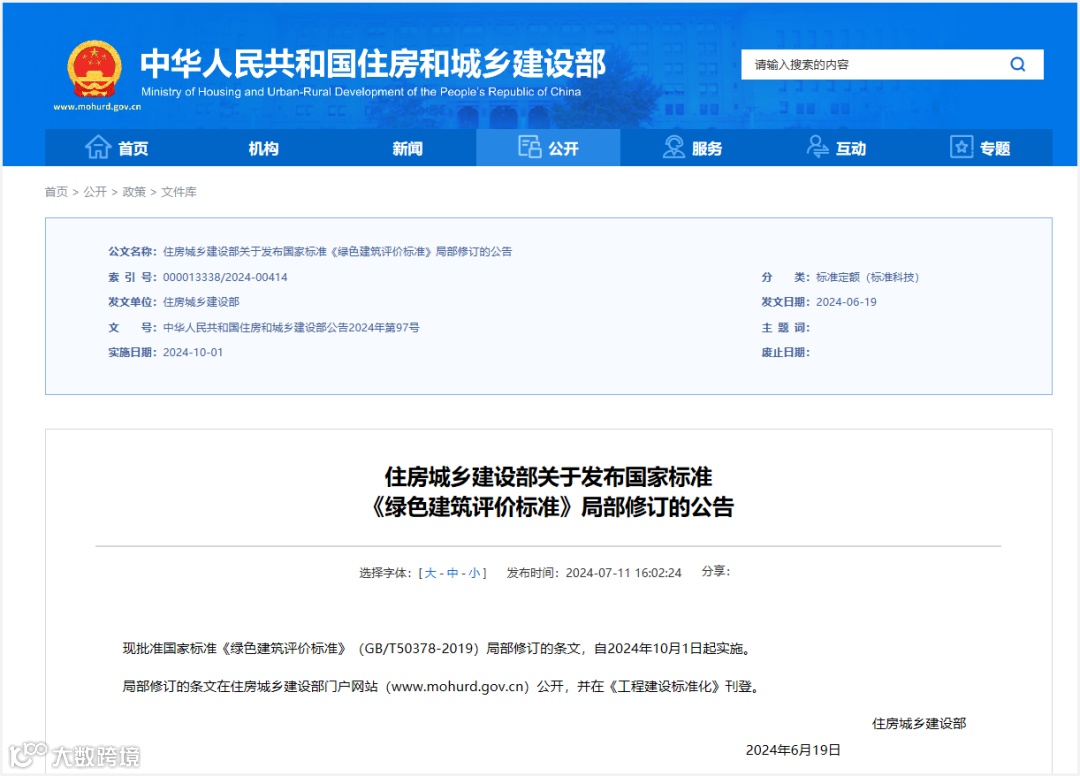

2024年7月11日，住房城乡建设部发布国家标准《绿色建筑评价标准》局部修订的公告，修订版自2024年10月1日起实施。针对本次修订，PKPM绿色低碳系列软件2024Plus版本进行了全新升级，现已全面贯彻《绿色建筑评价标准》GB/T 50378-2024相关内容。
围绕此次标准修订内容，构力科技将推出“绿色建筑新国标学习笔记”系列文章，从绿色建材、围护结构及负荷、绿色建筑碳排放、室内空气质量、幕墙光环境、热舒适、噪声、采光、能耗、可再生能源等角度进行分享，敬请期待！
本篇将围绕幕墙光环境相关内容进行解读。
一、幕墙光环境标准条文要求
▸ 8.1.8 环境宜居相关技术要求应符合现行强制性工程建设规范《建筑环境通用规范》GB55016、《市容环卫工程项日规范》GB55013、《园林绿化工程项目规范》GB 55014《建筑给水排水与节水通用规范》GB55020等的规定。
《建筑环境通用规范》GB55016幕墙光环境相关条文：
▸ 3. 2. 8 建筑物设置玻璃幕墙时应符合下列规定：
1、在居住建筑、医院、中小学校、幼儿园周边区域以及主干道路口、交通流量大的区域设置玻璃幕墙时， 应进行玻璃幕墙反射光影响分析；
2、长时间工作或停留的场所，玻璃幕墙反射光在其窗台面上的连续滞留时间不应超过30min；
3、在驾驶员前进方向垂直角20°、水平角±30°，行车距离100m内，玻璃幕墙对机动车驾驶员不应造成连续有害反射光。
▸ 8. 2. 7 （此条删除）
修订重点：
删除《绿色建筑评价标准》GB/T 50378-2019版中8.2.7条幕墙光反射及室外夜景照明相关要求，调整为与现行强制性工程建设规范《建筑环境通用规范》GB55016相协调的“建筑物玻璃幕墙设置规定”，同时修订版新增8.2.7A“建筑室外照明及室外显示屏避免产生光污染”评分项要求。
二、幕墙光环境评价分析条文要求
▸ 《光环境评价方法》GB/T 12454-2017条文（推荐性）:
B.1 玻璃幕墙的反射光分析计算的参数应符合以下要求:
a)应选择2001年的典型日，典型分析日的太阳位置参数可参照GB/T18091:
B.2 分析玻璃幕墙反射光对周边建筑或场地影响时，窗户、建筑、场地的采样点位置及间隔取值应符合国标《建筑日照计算参数标准》GB/T 50947的相关规定。
B.3 在与水平面夹角0°~ 45°的范围内，玻璃幕墙反射光照射在周边居住建筑的居住空间窗台面的连续滞留时间不应超过30min，计算时间间隔不宜大于1.0min.
B.4在驾驶员前进方向垂直角20°，水平角+30°内，行车距离100m内，玻璃幕墙对机动车驾驶员不应造成连续有害反射光，计算时间间隔不宜大于 1.0s。
评价重点：

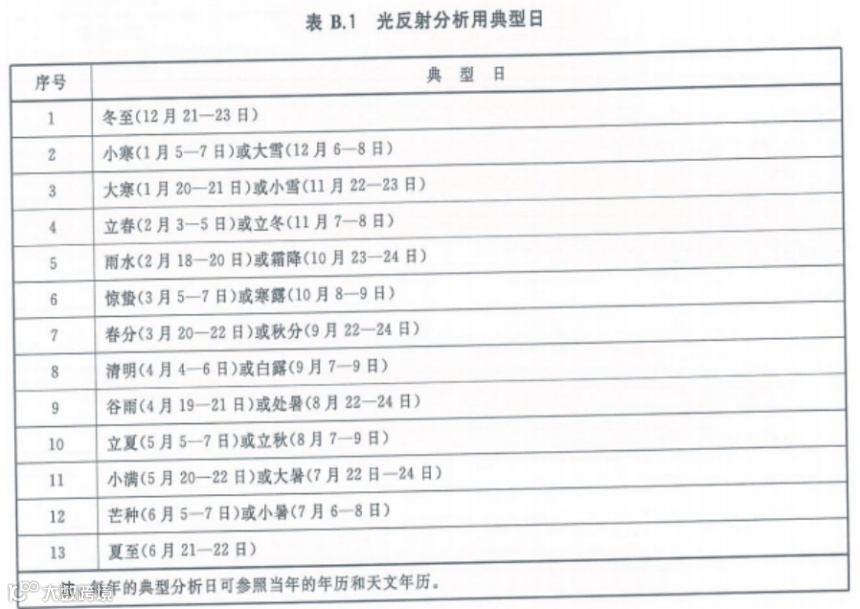

1、典型分析日选取可参考《玻璃幕墙光热性能》GB/T 18091- 2015；
2、采样点位置及间隔取值应符合国标《建筑日照计算参数标准》GB/T 50947-2014
5.0.1 日照计算的预设参数应符合下列规定：
1 采样点间距应根据计算方法和计算区域的大小合理确定，窗户宜取0.30m～0.60m;建筑宜取0.60m～1.00m;场地宜取1.00m～5.00m；
2 当需设置时间间隔时，不宜大于1.0min。

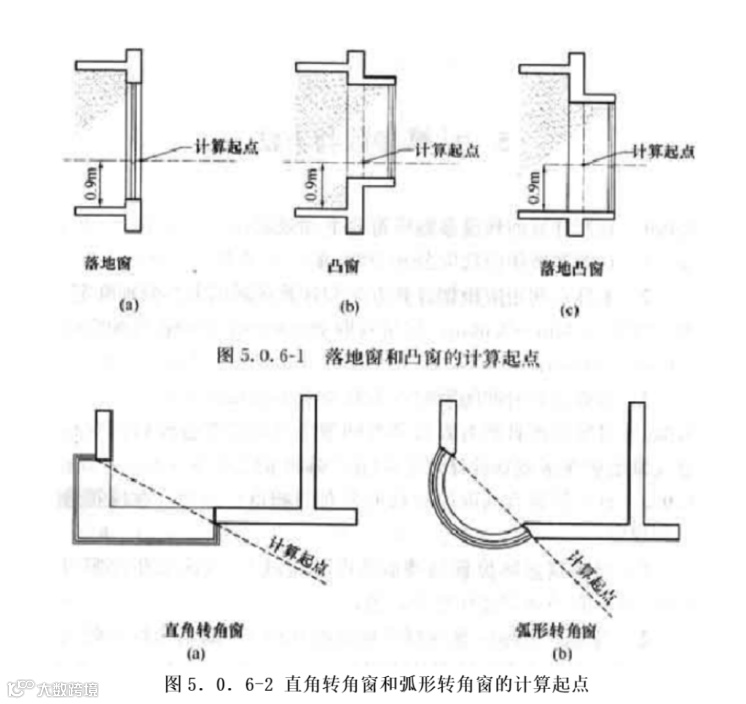

5.0.6日照时间的计算起点应符合现行国家标准《城市居住区规划设计规范》 GB 50180的有关规定，并应符合下列规定：
1 落地窗、凸窗和落地凸窗应以虚拟的窗台面位置为计算起点。
2 直角转角窗和弧形转角窗应以窗洞口所在的虚拟窗台面位置为计算起点。
3、除分析玻璃幕墙反射光照射对周边居住建筑的居住空间窗台影响外，还需分析玻璃幕墙对机动车驾驶员造成连续有害反射光影响。
4、玻璃幕墙光反射分析报告内容可参考《民用建筑绿色性能计算标准》JG]/T 449 - 2018附录 A.0.2及地方管理部门要求，如《上海市建筑玻璃幕墙管理办法》（市政府第77号令）相关规定等。

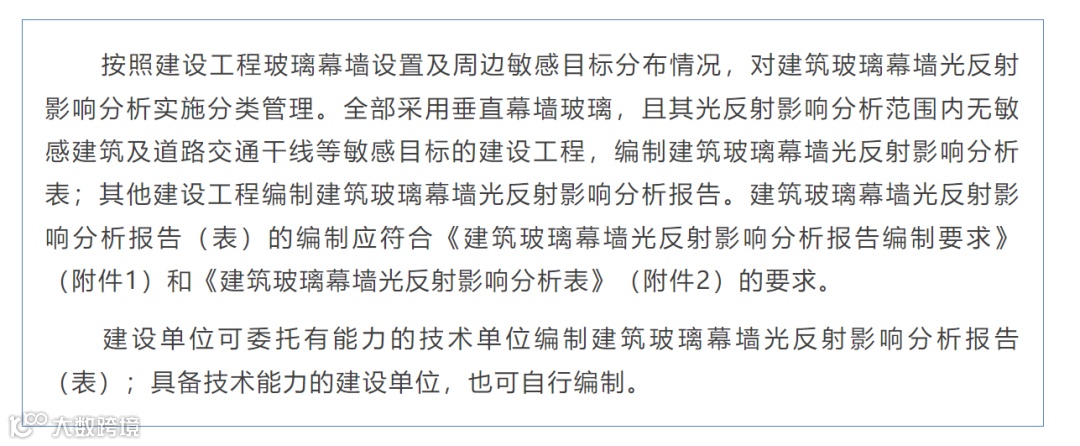

上海市生态环境局关于进一步规范组织建筑玻璃幕墙光反射影响论证工作的通知-----技术文件形式和要求截取内容
三、幕墙光环境设计仿真软件PKPM-LPS
近日，由北京构力科技有限公司自主研发的幕墙光环境设计仿真软件PKPM-LPS，顺利通过了建筑环境与能源检测院光环境与照明研究中心的严格测试验证。该中心作为国家级光环境鉴定机构，具备ilac-MRA及CNAS资质，权威性十足！
检测机构对软件的各项功能、参数设置以及计算结果等方面进行了全面检测验证。经认定：软件界面友好，功能设置简单实用，运行稳定可靠；软件计算参数设置符合《建筑日照计算参数标准》GB/T50947和《玻璃幕墙光热性能》GB/T18091的相关规定，能够处理复杂的建筑模型，同时考虑周边和自身遮挡的影响，可用于分析幕墙反射光对周边建筑、道路和环境的影响，完全满足《建筑环境通用规范》GB 55016-2021、《绿色建筑评价标准》GB/T50378的要求，符合实际工程应用的需求！
配套《绿色建筑评价标准》GB/T 50378-2019、《绿色建筑评价标准》GB/T 50378-2019（局部修订2024版）幕墙光环境的相关修订内容做了PKPM-LPS软件相应的升级，能够满足设计审查要求，输出绿建评价需要的《幕墙光反射影响分析报告》。
幕墙光环境设计仿真软件PKPM-LPS

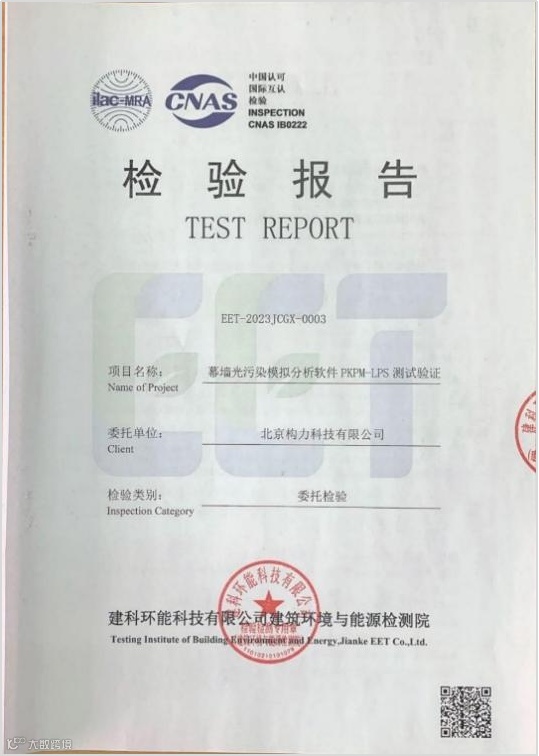

检验报告截取的部分内容
软件亮点功能
1、支持《建筑环境通用规范》、支持国家及地方《绿色建筑评价标准》
幕墙光环境设计仿真软件支持《建筑环境通用规范》GB 55016-2021、《绿色建筑评价标准》GB/T 50378-2019、《绿色建筑评价标准》GB/T 50378-2019（局部修订2024版）等10余本绿建国标和地标，可对区域进行幕墙光反射模拟，分析受幕墙反射光影响的周边住宅窗户和周边主干道的影响。

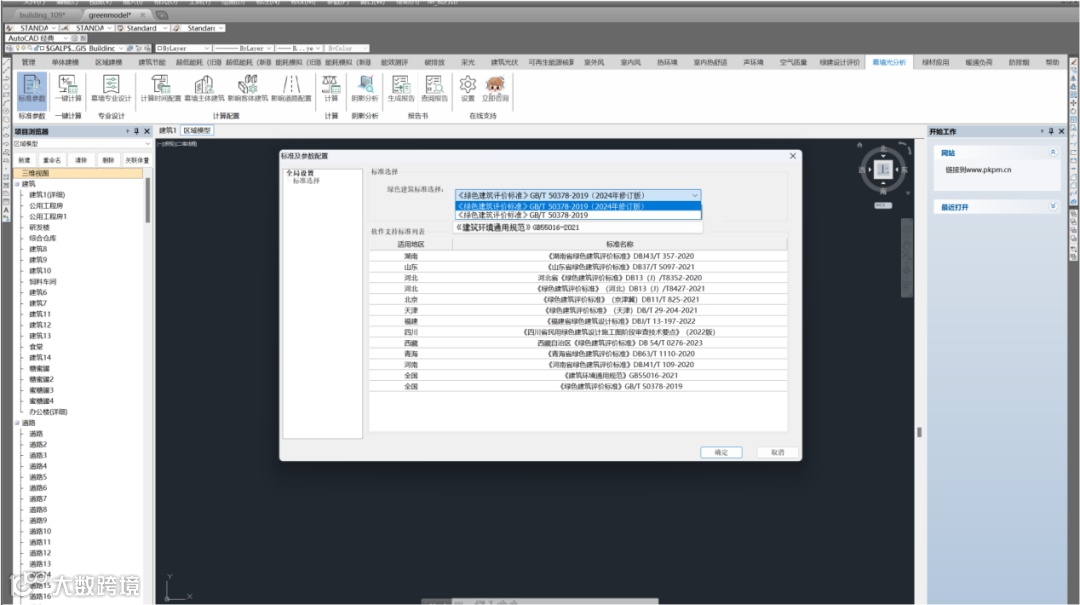

支持国家通用规范及绿标
2、一模多用、一键计算
一模多用，无需重复建模，直接使用PKPM绿建模型，在进行幕墙光环境分析时，可直接使用PKPM绿建模型，如室外风、室外声等模型，无需重复建模（即使没有现成的模型，也可在几分钟内快速建成！）
通过一键计算功能，用户最快只需“点击4下鼠标”即可完成玻璃幕墙光环境设计仿真模拟——打开软件、读取模型、点击一键计算按钮、点击生成报告，如需要精细化设置参数，也可继续根据智能向导或菜单进行操作。

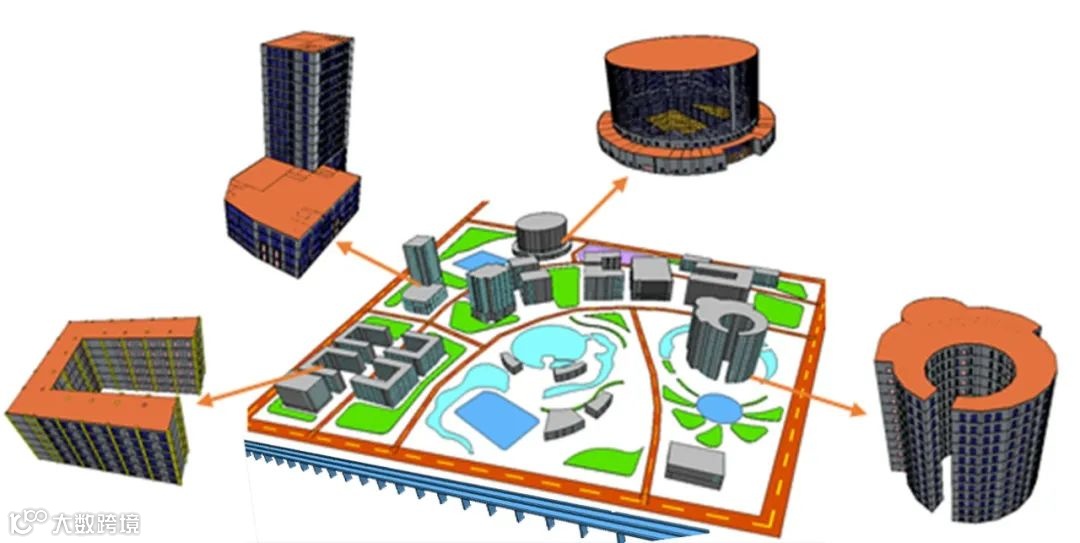

单体入总建立群体模型

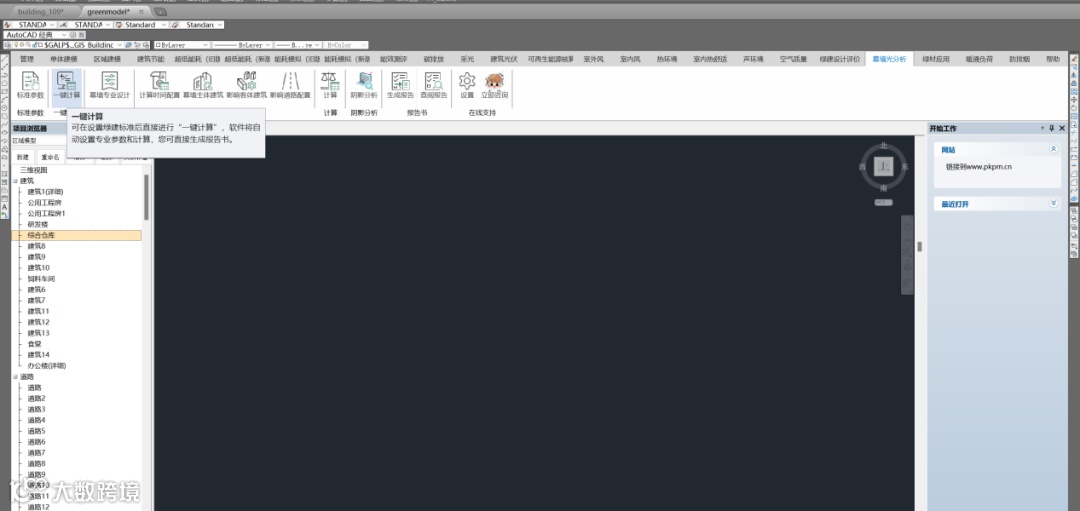

一键计算功能
3、支持高架道路分析、支持跨天计算
支持幕墙光环境设计仿真分析必须的高架道路，同时也支持主干道、次干道、快速路、支路等多种常规道路建立及分析。
支持按单日、跨天、季节、全年以及指定任意时间段分析幕墙光环境，最长可一次分析全年365天的幕墙光环境情况。
支持高架道路、铁路分析

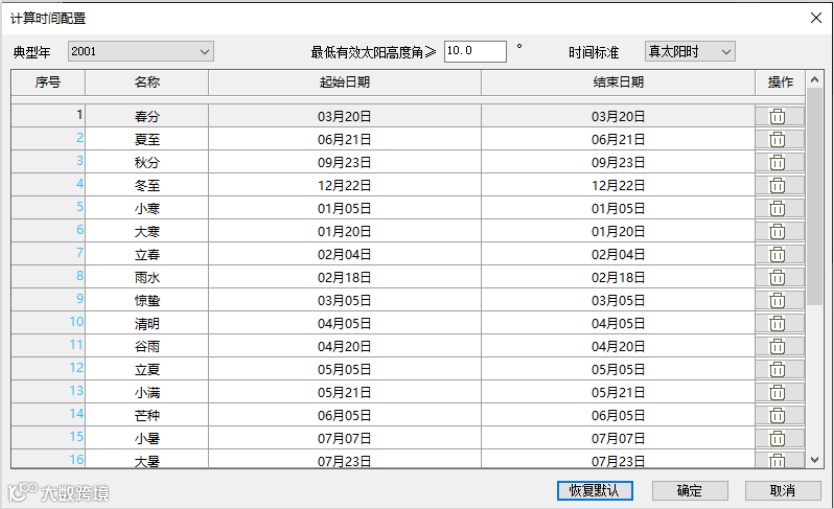

时间配置界面
4、支持社区级大型建模和分析能力、支持幕墙光环境的秒级精度计算
软件具备高效的几何运算库，支持社区级大型建模，支持多核并行计算，大规模运算准确不漏死角。大体量区域模型幕墙光环境分析，计算效率快速。（tips:计算时长受幕墙片数影响，特大模型建议对幕墙合并，减少面片数量提高计算速度。）
支持幕墙光环境的高精度计算，最精细可至1秒时间步长。软件默认提供全年365天的模拟分析结果，展示全年所有受反射光影响的建筑、以及建筑上的住宅窗，或者全年中道路上驾驶员受幕墙反射光影响最不利的具体时刻。提供数据列表的展示方式，通过直观的三维效果展示，分析幕墙的空间位置和受影响的路段长度，同时也可根据设计师需求勾选展示局部达标情况。
5、自动生成符合要求的分析报告
自动生成可溯源的、符合审查要求的《幕墙光反射影响分析报告》，详细罗列幕墙空间位置，小区建模详情，周边既有建筑及周边道路状况，清晰展示计算相关参数、幕墙反射光对周边住宅窗、周边道路的影响程度和时长等分析结果，报告书图文并茂、数据清晰、结果明了。
软件生成的幕墙光反射影响分析报告分为项目概况、参数设置、模拟分析等几大块内容，详情见下表。

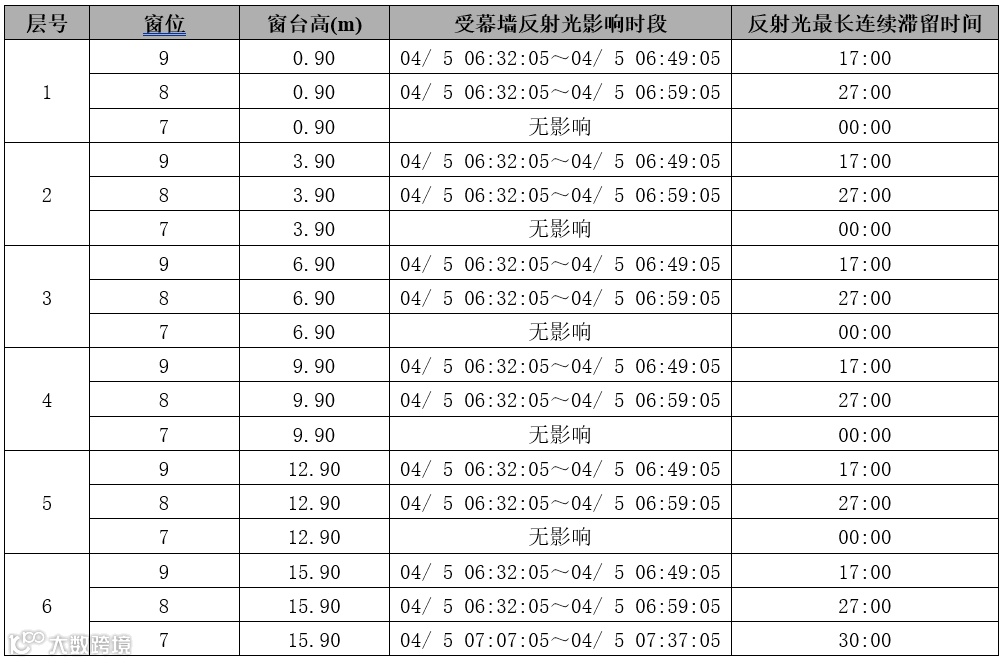

窗受幕墙反射分析表

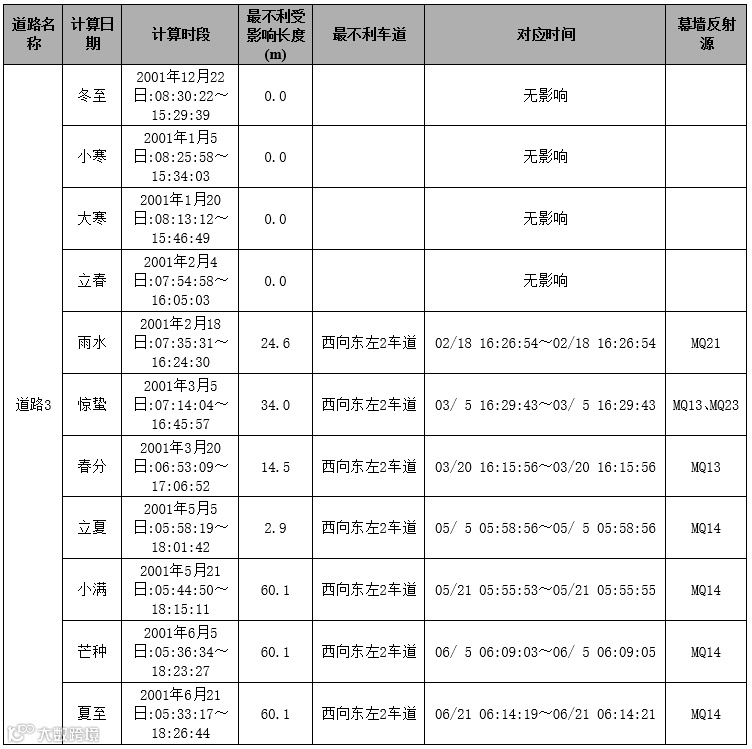

幕墙对驾驶员连续光反射分析表

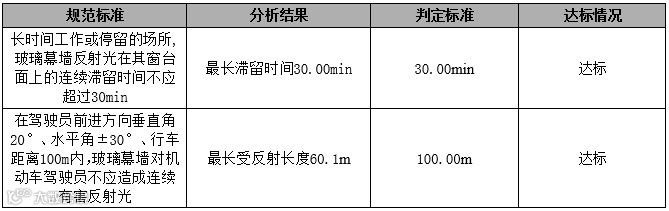

项目整体分析结论表

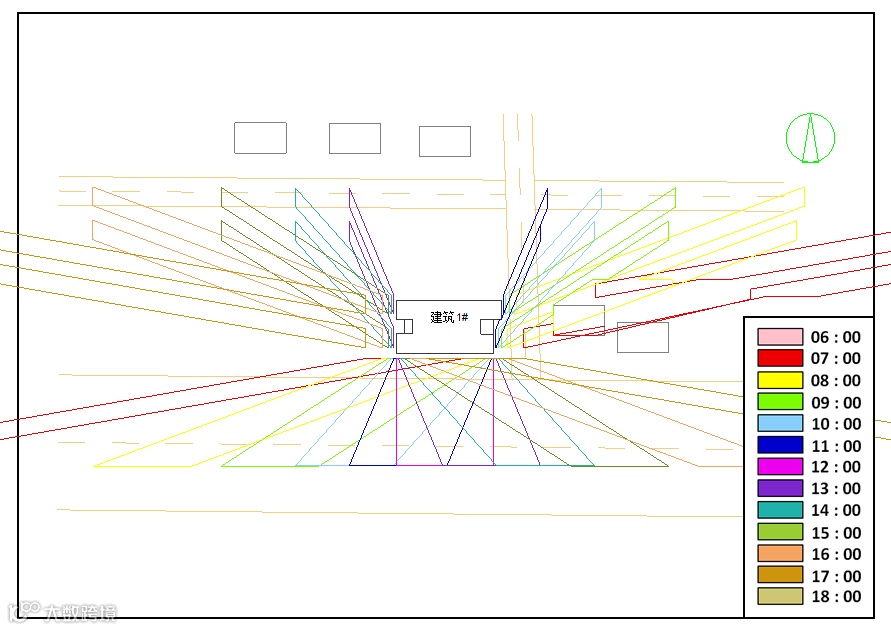

幕墙光反射影响范围图
另外，如果需要进行精细化设计，可通过软件提供的二维和三维阴影分析，分析遮挡效果，调整建筑位置或设计方案。

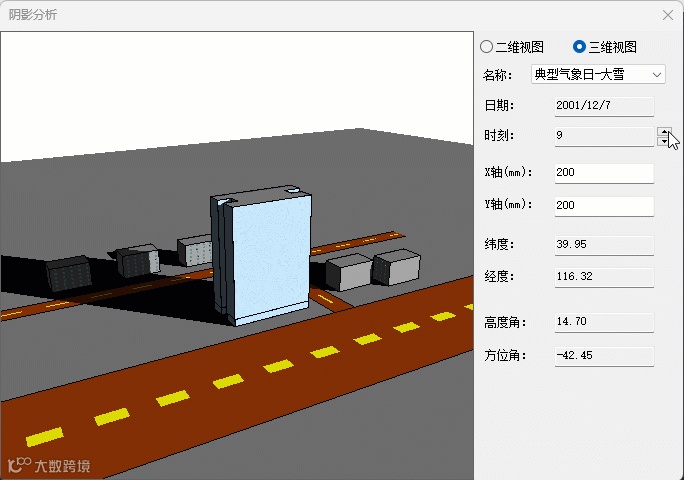

二维和三维阴影分析

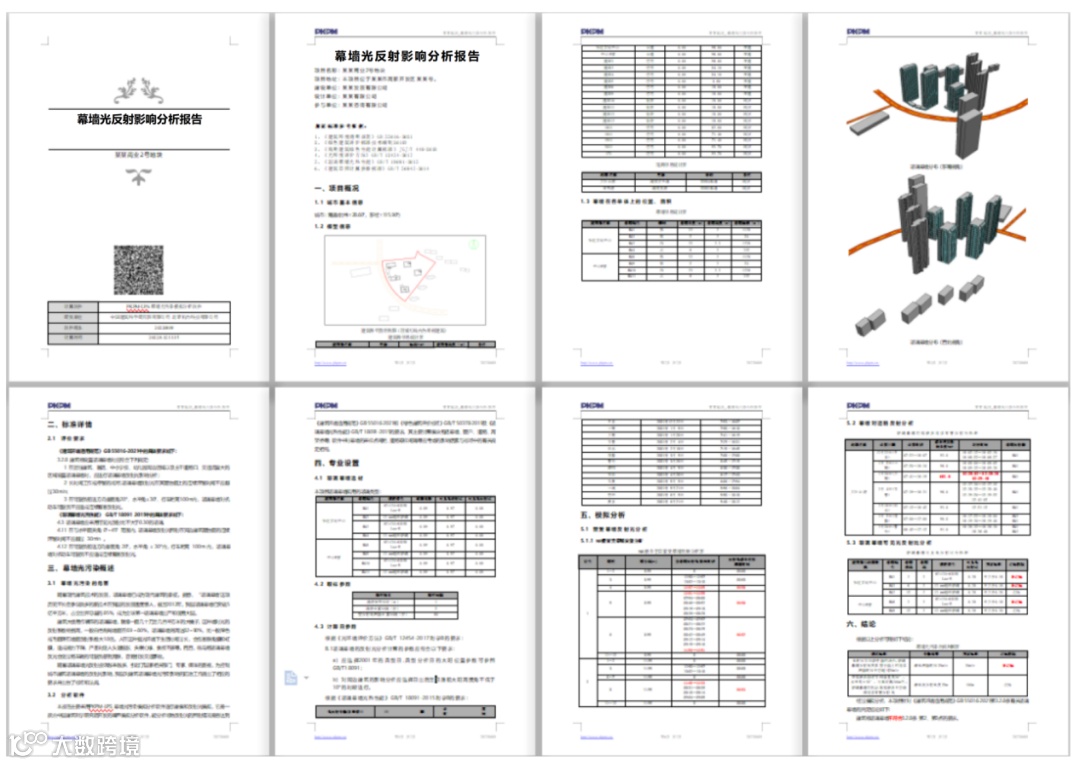

幕墙光反射影响分析报告
