技术干货|风管布置、气流组织和排风方式

PKPM绿色低碳

2025-08-12

导读：技术干货|风管布置、气流组织和排风方式

转载来源：筑龙暖通

版权归原作者所有，如有侵权请联系后台处理

风管的布置

通过风管可将各个送风口和回风口连接起来，提供一个空气流动的渠道，风管的布置应在气流组织及风口位置确定下来以后进行。

布置风管要考虑以下因素：

1）尽量缩短管线，减少分支管线，避免复杂的局部构件，以节省材料和减小系统阻力。

2）要便于施工和检修，恰当处理与空调水、消防水管道系统及其他管道系统在布置上可能遇到的矛盾。

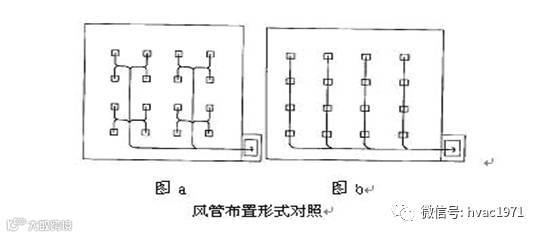

下图的a和b为相同房间、相同送风口的2种风管布置形式。对比可知，a比b的管线要长，分支管线和局部构件也较多，因此，b优于a。

气流组织

房间内合理的气流组织主要取决于送风口的形式和位置。目前，常见的气流组织形式有：

1.侧送风

侧送风是目前常用的气流组织形式。风道位于房间上部，沿墙敷设，在风道的一侧或两侧开送风口。可以上送风、上回风，也可以上送风、下回风。建筑层高较低、进深较大的房间宜采用单侧或双侧送风，贴附射流。

特点：风口应贴顶布置，形成贴附式射流，回风区进行热交换。回风口设在送风口的同侧，风速为2～5 m/s。冬季送热风时，调节百叶窗使气流向斜下方射出。

2.散流器送风

散流器送风可以分为平送和侧送。它也是在空气回流区进行换热。射流和回流流程较短，通常沿顶栅形成贴附式射流时效果较好。它适用于设置顶栅的房间。

3.条缝送风

条缝送风通过设置在吊顶上（或侧墙上部）的条缝形送风口（长宽比大于1:20）进行送风，其射程较短。温差和速度变化较快，适用于散热量较大只求降温的房间，例如纺织厂、高级公共民用建筑等都有采用条缝送风。

4.喷口送风

喷口送风是经热、湿处理的空气由房间一侧的几个喷口高速喷出，渡过一定的距离后返回。工作区处于回流过程中，这种送风方式风速高，射程远，速度、温度衰减缓慢，温度分布均匀。适用于大型体育馆、礼堂、剧院及高大厂房等公共建筑中。

5.孔板送风

孔板送风利用顶栅上面的空间作为静压箱。在压力的作用下，空气通过金属板上的小孔进入室内。回风口设在房间下部。孔板送风时，射流的扩散及室内空气混合速度较快，因此工作区内空气温度和流速都比较稳定，适用于对区域温差和工作区风速要求严格，室温允许较小波动的场合。

回风口

回风口的布置方式及要求：

1.回风口不应设在射流区内和人员长时间停留的地点。

2.室温允许波动范围△t=±（0.1~0.2）℃的空调房间，宜采用双侧多风口均匀回风；△t=±（0.5~1.0）℃的空调房间，回风可布置在房间同一侧；△t＞±1℃，且室内参数相同或相近似的多房间空调系统，可采用走廊回风。

3.采用侧送时，回风口宜设在送风口的同侧；采用孔板或散流器送风时，回风口宜设在下部；采用顶棚回风时，回风口宜与照明灯具结合成一整体。

4.回风口的回风量应能调节，可采用带有对开式多叶阀的回风口，也可采用设在回风支管上的调节阀。

排风方式

1.自然排风

在卫生条件要求较低的建筑中，可以采用。但这种方式不稳定，易受干扰，有时会发生倒灌现象，也不能防火。

2.机械排风

在卫生标准要求较高的高层住宅\宾馆客房\高级写字间等,通常在每一卫生间均装设排风扇和防火阀，通过风道排到屋顶，在屋顶设一台引风机，排风扇与引风机连锁，只要有一台排风扇开启，引风机就启动。

3.混合排风

在每一卫生间均装设排风扇和防火阀，通过风道排到排风竖井，然后通过自然排风。

典型场所的排风

1.公共场所的排风

设置较大风量的排风机或数个小风量的排风机。

2.宾馆饭店中客房的排风

一般客房卫生间均由土建或装修单位装设排风机排除污浊空气。高级豪华套间的会客室需单独设置排风装置。

3.KTV间的排风

KTV间一般分隔为较小的单间，并要做好隔音防止产生共鸣，避免宾客演唱时互相干扰。因此KTV间的排风设施一般须安装消声排风管道，并要设有防止倒风的装置。

4.桑拿浴、蒸汽浴室和游泳管的排风

桑拿浴、蒸汽浴室和游泳管的空气潮湿且温度高，必须设置排风装置定期以较大的风量排放室内空气，或长期以较小风量排放室内空气。排风装置应选用防潮防爆电动机驱动的低噪声排风机。

5.厨房与公用卫生间的排风

宜采用机械排风方式，排风装置应具备防止倒流作用。
