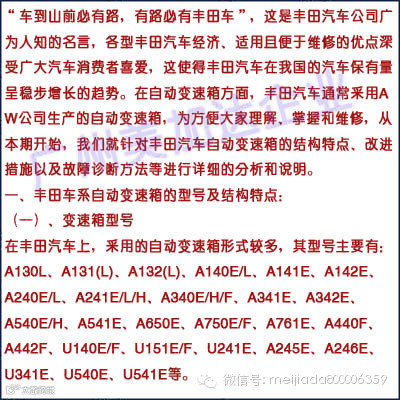

丰田自动变速箱的型号与通用自动变速箱的型号一样，都具有比较特定的含义，了解和掌握这些特定的含义，我们便可以先从型号上知道变速箱的一些特点，从而为我们后面的维修工作打下基础。下面以“A541E”为例，对丰田自动变速箱型号的含义进行说明：
A——代表自动变速箱
5——驱动形式：1、2、5--前驱，3、6、7--后驱
4——前进挡个数：3--3前速，4--4前速，5--5前速
1——变速箱的生产序号
E——类型：电控带锁止，无“E”--全液控 ；L--变矩器带锁止，H或F--四轮驱动
特别说明：上述各型自动变速箱中，A340H、A340F、A540H型，其后面均省略了“E”，它们都是电控自动变速箱，并带锁止离合器；A241H、A440F、A442F型自动变速箱，其后均省略了“L”，但均带有锁止离合器。对于改进后的自动变速箱，只增加了锁止离合器或驱动轮的个数，其余未做改动，只在原型号后加注“L”、“F”或“H”，原型号不变。
（二）结构特点

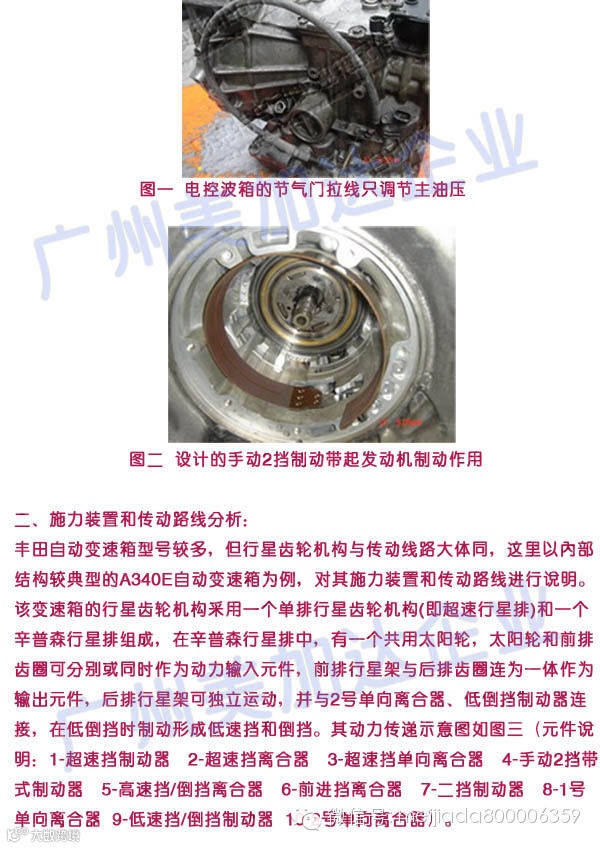

1、丰田自动变速箱是最早采用电控系统的自动变速箱之一，因此其纯液控变速箱较少，现在运用较多的一般都是半电控或全电控自动变速箱，半电控自动变速箱都由一根节气门拉线调节主油压(图一)，这种拉线只调油压，不调换挡点。
2、在丰田汽车的自动变速箱中，行星齿轮机构大多采用辛普森行星齿轮机构，其特点是共用太阳轮，整体结构比较简单，这有利于初学者理解和分析变速箱的传动路线，并掌握其维修方法。
3、丰田四速自动变速箱都由一个超速行星排和一个辛普森行星排组成，一般后驱变速器(如：A340E、A341E等)的超速行星排一般装在辛普森齿轮机构的前边，而前驱变速器(如：A140E、A540E等)的超速行星排则装在变速箱的尾部(辛普森行星排的后边)。
4、对于比较老款的丰田电控自动变速箱，多数阀体上有三个电磁阀，其中包括两个换挡电磁阀和一个锁止电磁阀。当变速箱出现故障进入安全应急模式运行时，电控系统通常将变速箱锁定在四挡，即变速箱锁四挡。
5、丰田自动变速箱在机械构造方面，一般都设计有2挡手动带式制动器(图二)，因此当变速杆置于手动2挡时，车辆都具有发动机制动作用。
6、丰田自动变速箱的变矩器都具有锁止功能。
各挡施力装置作用表如下：
图三 A340E动力传递路线示意图

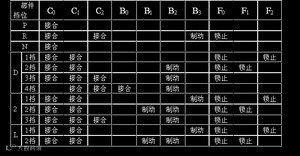

A340E自动变速箱各挡施力装置作用表
元件说明：C0—超速挡离合器 C1—前进挡离合器 C2—直接挡离合器 B0—超速挡制动器 B1—手动2挡带式制动器 B2—2挡制动器 B3—低倒挡制动器 F0—超速挡单向离合器 F1—1号单向离合器 F2—2号单向离合器
从以上元件施力装置工作表可以看出，该款变速箱在结构上设计有发动机制动作用，当变速杆处于手动2挡时，手动2挡带式制动器参与工作，固定辛普森行星排的共用太阳轮，所以当车辆下长坡或陡坡时，将变速杆置于手动2挡滑行可产生发动机制动作用，从而增强车辆的制动效果。而当变速杆处于“D”位时，手动2挡带式制动器不参与工作，因车辆下坡时驱动轮的转速比输入转速快，1号单向离合器打滑，所以此时车辆无发动机制动作用。
下面以手动2挡的2挡为例，分析其传动路线为：
变速杆置于手动2挡，动力由输入轴传入超速行星排的行星架，由于2挡时超速挡离合器接合，超速挡单向离合器锁止，将超速行星排连为一个整体，因超速行星排的齿圈与前进挡和直接挡离合器毂连为一体，此时前进挡离合器接合，动力由前进挡离合器输入到辛普森行星齿轮机构的前排齿圈，又因手动2挡带式制动器（当车辆滑行时产生发动机制动作用）与二挡制动器同时参与工作，1号单向离合器锁止，固定共用太阳轮，因此动力由前排行星架经传动轴输出到主减速器。
