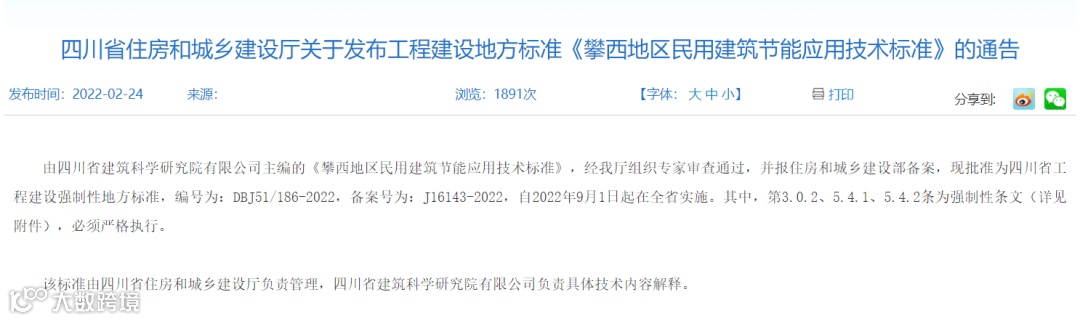

四川省住房和城乡建设厅于2022年2月24日发布了由四川省建筑科学研究院有限公司主编的《攀西地区民用建筑节能应用技术标准》（编号为：DBJ51/186-2022，以下简称《标准》），该《标准》已于9月1日起在四川省实施。
该《标准》适用于四川省攀枝花市及凉山彝族自治州辖区内，建筑气候区划属于温和气候区的新建、改建、扩建的民用建筑节能的设计、施工、验收。其中，《标准》第3.0.2、5.4.1、5.4.2条为强制性条文，必须严格执行。
《标准》与《通用规范》的对比
气候分区划分
表1 《标准》攀西地区代表城市、区县的气候分区及其热工设计原则
|
气候分区 |
城市、区县 |
热工设计原则 |
|
温和A区 |
会理、会东、冕宁 |
应满足冬季保温，可不考虑夏季隔热 |
|
温和B区 |
宁南、德昌、西昌、金阳 |
宜满足冬季保温，可不考虑夏季隔热 |
|
温和C区 |
东区、西区、仁和、米易、盐边 |
宜满足夏季隔热，可不考虑冬季保温 |
表2 《建筑环境通用规范》四川主要城市气候分区
对比国家标准《民用建筑热工设计规范》（GB 50176-2016）和《建筑环境通用规范》（GB 55016-2021）的气候分区进行对比发现：攀枝花地区气候本质上是介于夏热冬暖和温和地区之间的气候区，夏季温和多雨，冬季暖和。因此，结合攀西地区的地域、气候及多年实践应用情况，《标准》增设了温和C区。
朝向划分
关于朝向划分，《标准》在5.4.1条文说明里面提到了建筑立面朝向划分，此朝向划分沿用了《四川省公共建筑节能设计标准》（DBJ51/143-2020）第3.1.6条的规定，如图1所示；此立面朝向划分与《通用规范》附录B中B.0.5条中立面朝向划分不一致（如图2所示）。

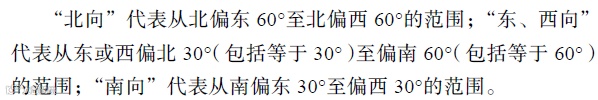

图1 《标准》建筑立面朝向划分截图

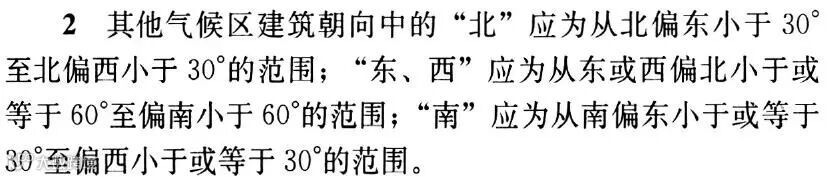

图2 《通用规范》朝向划分截图
外窗窗地比和可开启面积比例要求
《标准》5.2.1条规定居住建筑的起居室、卧室、书房等主要使用功能房间的窗地面积比不应小于外窗所在面积的1/7，窗开启面积不应小于外窗所在房间面积的10%；公共建筑外窗可开启面积不应小于外窗面积的30%。
遮阳设置及分类
《标准》5.2.5条规定建筑外窗宜根据朝向结合建筑立面设计，优先选择与建筑同步设计的固定式建筑构件遮阳，宜根据建筑的实际情况设置不同类型的与建筑构件不构成一体的固定式或活动式外遮阳、自遮阳。其中，固定式外遮阳也叫建筑遮阳或构件遮阳，它是与建筑外围护结构同步设计、施工和质量验收的外窗遮阳，分成了水平式、垂直式和挡板式遮阳。
太阳能建筑一体化设计
《标准》在3.0.2条中规定，攀西地区民用建筑应设计安装太阳能系统，并结合本地区太阳能资源和建筑的功能需求进行太阳能建筑一体化专项设计，太阳能系统应与建设项目同步设计、同步施工和同步验收；同时，在6.1.1条中明确了有热水需求的民用建筑应采用太阳能光热系统，无热水需求且屋面面积大于500㎡的公共建筑应采用太阳能光伏系统。
部分《标准》细化明确内容
《标准》无需权衡，满足规定性指标即可
《标准》5.4.1、5.4.2条为强制性条文，因其建筑围护结构热工设计指标控制项较少且公共建筑不再区分甲类、乙类，设计中每项指标应完全符合表中（如下表3~表6）规定，不再采用围护结构热工性能权衡判定进行建筑物节能综合指标评价。
表3 居住建筑非透光围护结构热工性能限值
|
气候分区 |
围护结构部位 |
传热系数K/[W/(㎡·K)] |
|
|
D≤2.5 |
D＞2.5 |
||
|
温和A区 |
屋面 |
≤0.80 |
≤1.00 |
|
外墙 |
≤1.00 |
≤1.50 |
|
|
温和B区 |
屋面 |
≤0.80 |
≤1.00 |
|
外墙 |
≤1.00 |
≤2.00 |
|
|
温和C区 |
屋面 |
≤0.80 |
≤1.00 |
|
外墙 |
≤1.50 |
≤2.20 |
|
表4 居住建筑外窗传热系数限值和不同朝向太阳得热系数限值
|
气候分区 |
温和A区 |
温和B区 |
温和C区 |
||||
|
外窗面积 |
≤6.0 |
＞6.0 |
≤6.0 |
＞6.0 |
≤6.0 |
＞6.0 |
|
|
（以外窗洞口尺寸计算）/㎡ |
|||||||
|
起居室、卧室及书房等功能房间 |
传热系数K/[W/(㎡·K)] |
≤3.2 |
≤2.5 |
≤3.2 |
≤2.5 |
≤3.2 |
≤2.5 |
|
综合太阳得热系数SHGC |
温和A区 |
≤0.40/—/—/0.35 |
|||||
|
（东、西向/南向/北向/天窗） |
|||||||
|
厨房、卫生间、楼梯间、建筑面积小于5㎡的储藏室传热系数K/[W/(㎡·K)] |
≤3.5 |
≤6.0 |
|||||
|
商业服务网点及小区配套服务用房 |
传热系数K/[W/(㎡·K)] |
≤3.2 |
|||||
|
综合太阳得热系数SHGC |
温和A区 |
≤0.40 |
|||||
注：居住建筑商业服务网点及小区配套服务用房是指底层面积小于300㎡的小型营业性用房。
表5 温和A区公共建筑围护结构热工性能限值
|
围护结构部位 |
传热系数K[W/㎡·K] |
综合太阳得热系数SHGC |
|
|
（东、南、西/北向） |
|||
|
屋面 |
D≤2.5 |
≤0.5 |
综合太阳得热系数SHGC |
|
D＞2.5 |
≤0.8 |
||
|
外墙（包括非透明幕墙） |
D≤2.5 |
≤0.8 |
综合太阳得热系数SHGC |
|
D＞2.5 |
≤1.5 |
||
|
单一立面外墙（包括透明幕墙） |
Q≤0.20 |
≤5.2 |
综合太阳得热系数SHGC |
|
0.20＜Q≤0.30 |
≤4.0 |
≤0.40/0.45 |
|
|
0.30＜Q≤0.40 |
≤3.0 |
≤0.35/0.40 |
|
|
0.40＜Q≤0.50 |
≤2.7 |
≤0.30/0.35 |
|
|
0.50＜Q≤0.60 |
≤2.5 |
≤0.30/0.35 |
|
|
0.60＜Q≤0.70 |
≤2.5 |
≤0.25/0.30 |
|
|
0.70＜Q≤0.80 |
≤2.5 |
≤0.25/0.30 |
|
|
Q＞0.80 |
≤2.0 |
≤0.20 |
|
|
屋顶透光部分 |
≤3.0 |
≤0.30 |
|
|
（屋顶透光面积≤0.20） |
|||
注：1、Q为窗墙面积比；
2、传热系数K只适用于温和A区，温和B区的传热系数K不作要求。
表6 温和C区公共建筑围护结构热工性能限值
|
围护结构部位 |
传热系数K[W/㎡·K] |
综合太阳得热系数SHGC |
|
|
（东、南、西/北向） |
|||
|
屋面 |
D≤2.5 |
≤0.5 |
— |
|
D＞2.5 |
≤0.8 |
||
|
外墙（包括非透明幕墙） |
D≤2.5 |
≤0.8 |
— |
|
D＞2.5 |
≤1.5 |
||
|
单一立面外墙（包括透明幕墙） |
Q≤0.20 |
≤5.2 |
— |
|
0.20＜Q≤0.30 |
≤4.0 |
≤0.40/0.45 |
|
|
0.30＜Q≤0.40 |
≤3.0 |
≤0.35/0.40 |
|
|
0.40＜Q≤0.50 |
≤2.7 |
≤0.30/0.35 |
|
|
0.50＜Q≤0.60 |
≤2.5 |
≤0.30/0.35 |
|
|
0.60＜Q≤0.70 |
≤2.5 |
≤0.25/0.30 |
|
|
0.70＜Q≤0.80 |
≤2.5 |
≤0.25/0.30 |
|
|
Q＞0.80 |
≤2.0 |
≤0.20 |
|
|
屋顶透光部分 |
≤3.0 |
≤0.30 |
|
|
（屋顶透光面积≤0.20） |
|||
注：Q为窗墙面积比。
墙体自保温系统技术
《标准》5.3.2条提出采用自保温墙材构成的墙体自保温系统技术或保温结构一体化技术。墙体自保温系统技术是目前墙体保温系统技术中的最优者，广泛提倡和应用，特别是在攀西地区的民用建筑墙体保温工程中；《标准》列举了攀西地区常见自保温墙体材料及其热工计算参数取值。
表7 攀西地区自保温墙体材料热工计算参数取值
|
材料名称 |
干密度 |
计算导热系数 |
计算蓄热系数（周期24h） |
|
|
ρ/(kg/m³) |
λc/[W/(m·K)] |
Sc/[W/(㎡·K)] |
||
|
蒸压加气混凝土制品（B05） |
≤550 |
0.2 |
3.03 |
|
|
蒸压加气混凝土制品（B06） |
≤650 |
0.23 |
3.67 |
|
|
蒸压加气混凝土制品（B057） |
≤750 |
0.27 |
4.52 |
|
|
多排孔烧结保温砌块（排数≥7、孔洞率≥35%） |
≤1000 |
0.4 |
7.92 |
|
|
自保温混凝土复合砌块 |
EC40 |
≤1000 |
0.4 |
4 |
|
EC35 |
0.35 |
|||
|
EC30 |
0.3 |
|||
|
EC25 |
0.25 |
|||
上述《标准》细化、更新内容PKPM节能计算软件已全面支持。

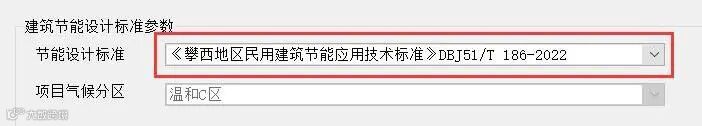

图3 标准参数选择
设计师只需在标准参数选择《标准》，所有判定规定性指标即可按照新要求进行计算判定。

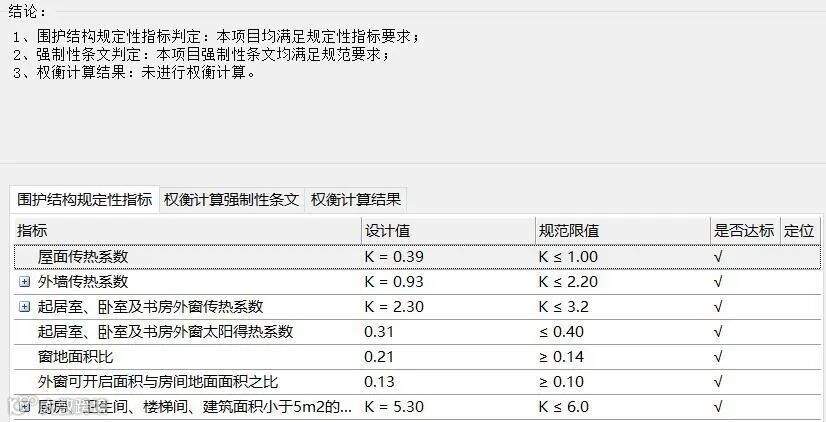

图4 结果分析
