绿色低碳数字化项目应用 | 长三角一体化绿色科技示范楼

PKPM绿色低碳

2024-06-06

一

项目概况

项目设计/咨询单位：上海建工集团股份有限公司

项目标签：零能耗建筑、碳中和建筑、零碳建筑、绿色建筑三星、健康建筑三星

项目地点：上海市

项目概况：

项目位于上海市普陀区真南路与武威东路交叉口南200米，用地面积3422㎡，总建筑面积11782平方米，地上5层、地下2层的科研办公建筑。

本项目由上海建工集团全产业链打造，集团旗下投资、设计、施工、运维全产业链相关单位共同建设，旨在打造一栋具有全球影响力的高标准绿色碳中和建筑。规划先行，设计引领，创新驱动，最大限度地减少能源消耗以及对环境的污染，打造中国绿色建筑三星、中国健康建筑三星、中国近零能耗建筑、美国LEED铂金级建筑、美国WELL铂金级建筑、英国BREEAM杰出等级建筑。

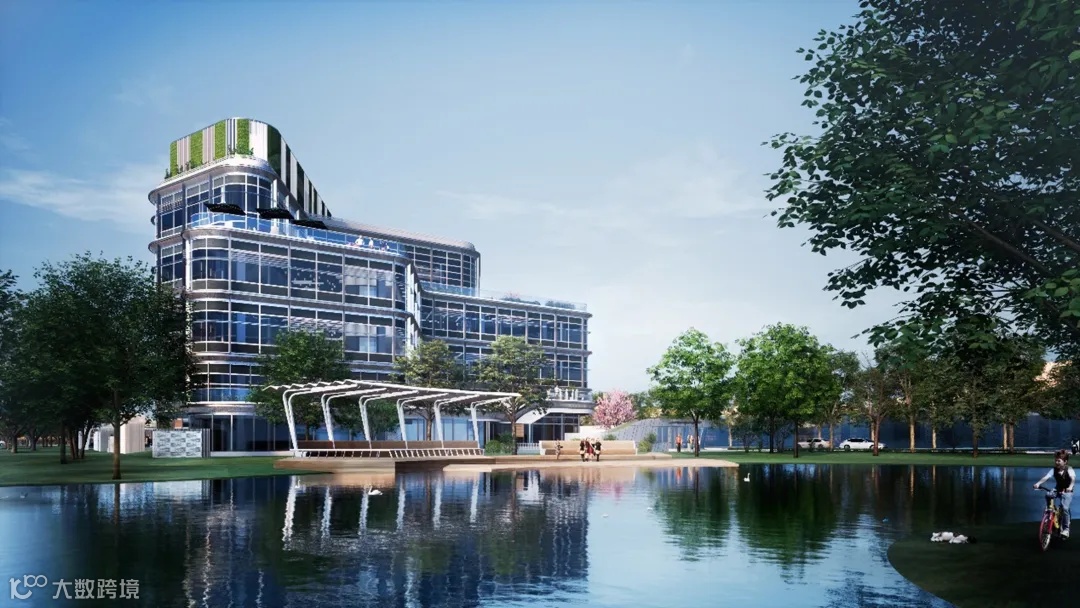

图1 项目效果图

二

绿色低碳效果

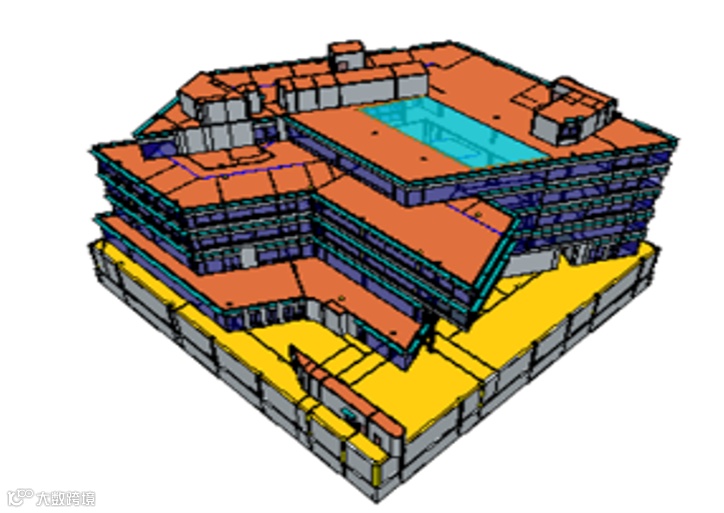

图2 绿色低碳模型图

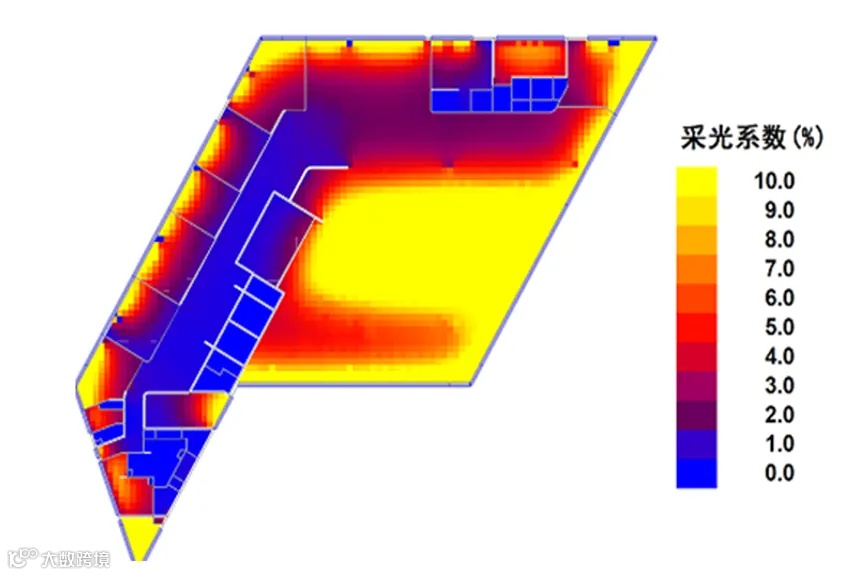

图3 室内采光系数分布图

三

本项目技术亮点

1、数字化设计

• 建筑采用被动优先、主动优化的节能策略。室内环境秉持以人为本、和谐自然的建造理念，在设计阶段通过建筑参数数字化控制，打造建筑卓越性能。

• 建筑表皮设计融合高效光伏与水平垂直遮阳系统，采用五玻双腔玻璃的被动式节能幕墙，组成高性能的外表皮系统，最大限度地利用太阳能，本项目光伏总装机容量为492.63kW，首年发电量预估为48万度，年均减少二氧化碳排放量约182.5tCO2e，节约标煤139.05t。

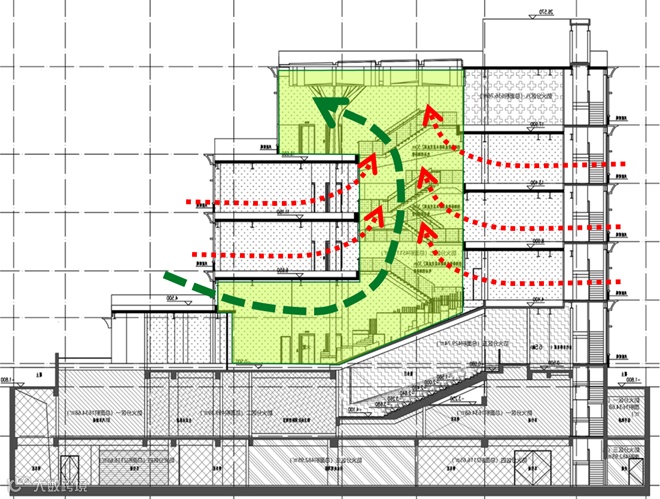

• 建筑外立面均匀设置开启幕墙，保证室内空气气流组织良好，室内99%的空间可实现自然通风换气次数不小于每小时2次。

• 建筑采用透光性良好的外窗和幕墙结构、控制房间进深，并利用中庭导入阳光，使室内形成良好的双侧采光效果，增加办公人员的使用舒适度，地上91 %的空间采光满足使用需求。地下采用8个导光管系统引入自然光线，减少日常照明能源消耗，节约地下车库照明能耗的10%，极大的节约了照明能耗。

• 项目采用地源热泵系统。在不影响结构的前提下将146口满铺在场地中，空调冷热源极大的利用了地热资源。建筑采用温湿度独立控制系统、新风机组双冷源系统，满足1级能效，配合建筑可再生能源综合应用，最终实现建筑运营市政电网净零能耗。

• 建筑场地设置雨水花园、透水铺装、下凹绿地及雨水回收系统，打造高效海绵铺装，同事采用1级节水器具，开源节流，构建建筑生态水循环系统，以达到建筑极致节水的目标。

2、工业化建造

• 项目建设中，采用全钢装配式可回收围护体系，减少了90%建筑垃圾，实现了围护桩与支撑的全回收和再利用。

• 主体工程践行工业化建造理念，采用不出筋开槽型预制楼板。和传统出筋楼板相比，节约模具材料，提高生产效率，提高运输车辆利用率，减少运输成本，同时不出筋楼板有效解决因预制板出筋与梁、柱连接节点冲突导致的安装工效低、成本增加等问题，大大提高了安装工效。

• 项目针对钢结构构件开发了智能化加工制作技术，现场运用焊接机器人，智能化贯穿于施工全过程。幕墙工程与钢结构工程一体化设计、加工和安装，将幕墙埋件、龙骨整合进钢结构构件实现一体化施工，提升了施工效率。

• 机电安装采用工业化生产和安装技术，设备与管线模块化分割设计，实现了机电工程模块化装配施工新模式，采用BIM技术对各专业管线进行优化，解决管线碰撞问题，同时将BIM模型导入模块化设计软件进行分段加工设计；设备与管线模块化预制加工，利用机械化、自动化和数字化技术，在专业化设备与管线模块预制工厂进行管线工业化预制。提高了加工精度和效率；设备与管线模块化装配施工，项目实现了竖向管道模块安装工装和水平管道模块安装工装的整体安装。

• 项目应用了全装配单元化装饰施工技术体系，从基层系统、机电系统、饰面系统全方位实现了数字化设计、可视化交底、工业化加工、装配化安装，技术成果贯穿于整个建筑装饰工程。

3、智慧化运维

• 本在建筑运维阶段，搭建了可交互使用的BIM模型系统平台，开发了能效管理、环境管理、机电设备管理、安防管理、消防管理、物业管理等多个功能模块，对建筑的物联感知、运营能耗、设施设备、碳排减量、安防提升、室内外环境及运营维护进行全方位的管理。

• 作为建筑的“智慧大脑”，综合运用了工程物联网、智能化识别、大数据分析技术等技术，根据季节、气候、时间等因素，制定地源热泵系统和空调送排风系统的运行策略，提前感知、提前预设，以达到绿色、科技、智能的零碳运维目标。

• 平台根据六大绿色建筑标准对空气质量的要求，开发了环境管理模块，配备工业级的环境监测设备，实时感知二氧化碳、一氧化碳、甲醛、颗粒物、温湿度、风速等各项室内环境参数，对可能产生的超标风险进行告警。当发现超标情况时，可自动下达指令，调度新风/空调系统进行处理，确保环境质量参数满足绿建要求。

• 平台设计了机电设备管理模块，对设备全生命周期进行管理管理，通过监测运行参数、比对历史曲线，预判设备异常工况，提前处理，保障设备稳定运行。

• 智慧运维平台，通过将模型与专业数据进行绑定，实现灵活的数据交互展示；通过统一的平台进行专业数据对接，线上采集，对各项数据进行分类存储，并对各类专业数据进行多维度的分析与管理，达到了对大楼的智慧运维及管理。

本项目通过绿色创新技术的研发以及成熟绿色技术的集成应用，确保项目建成后达到全生命周期碳中和、建筑运营净零能耗、建筑运营极致节水、高品质室内空气环境。在中国建筑节能协会公布的2022年第三批近零能耗建筑测评结果中，长三角一体化绿色科技示范楼被测评为零能耗建筑。

四

相关奖项、证书

左右滑动查看更多图片

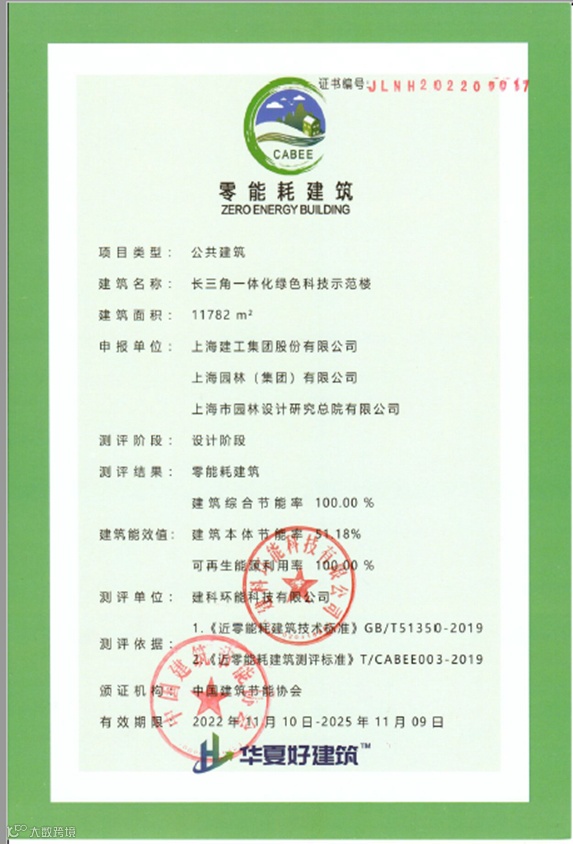

图4 零能耗标识项目

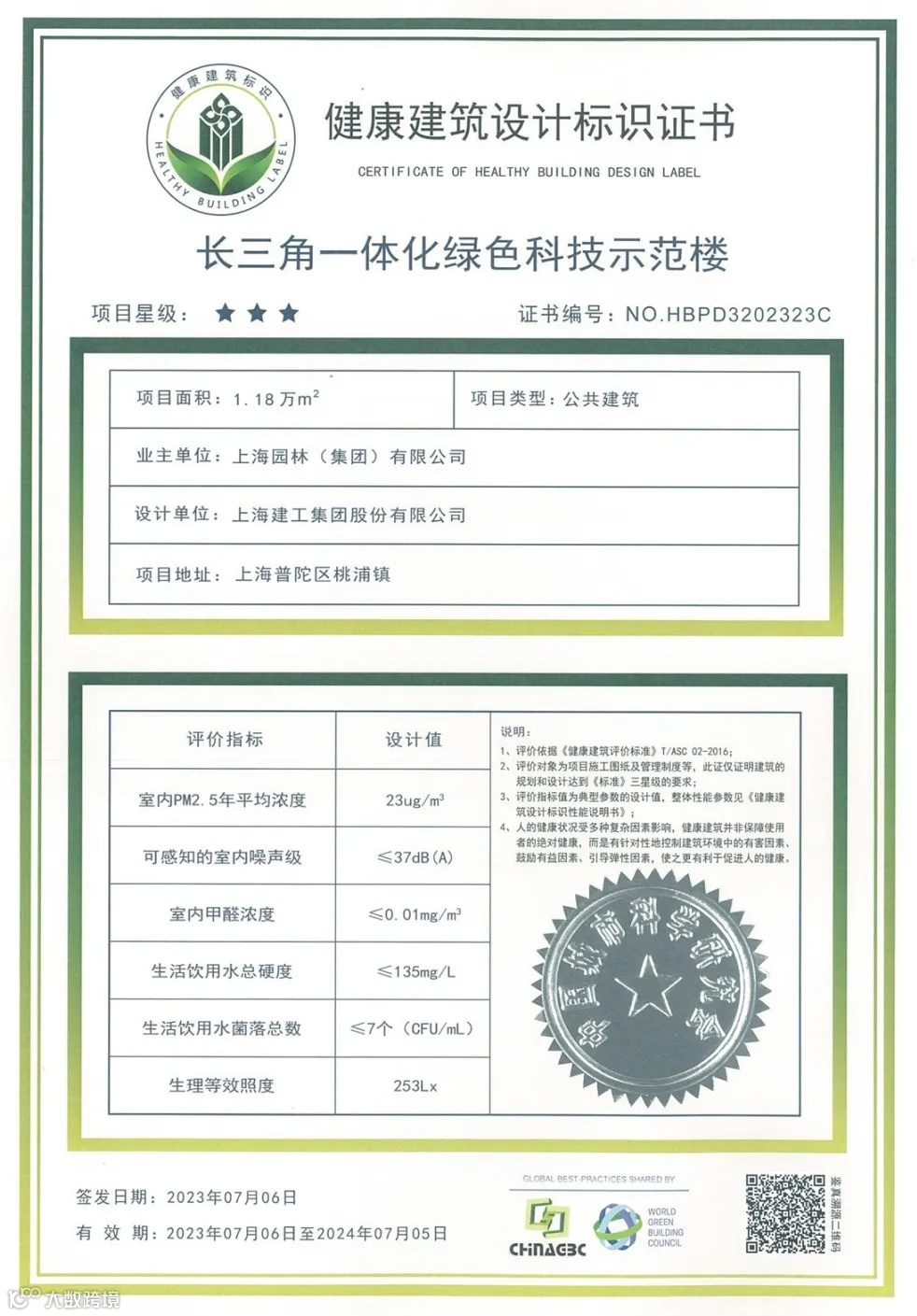

图5 健康建筑标识项目
