HJKR-802 弹性防水聚脲材料
产品介绍
HJKR-802弹性防水聚脲聚脲材料是由A组份为端NCO基团的半预聚体，B组份由端氨基聚醚、胺类扩链剂和助剂等组成的双组份弹性体材料。可单独使用或结合其他材料用作屋顶、地坪、泳池、戏水乐园等领域表面耐久防护涂层、外观装饰等。可形成不同厚度的坚硬涂膜，并可以应用于各种场合以及处理合适的基材。对潮气和湿度不敏感，可在恶劣的环境条件下应用。
性能特点
v 固化速度快，立面、顶面连续喷涂不流挂
v 优良的物理性能，对各类均基材具有良好的附着力
v 对湿气、温度不敏感，热稳定性好
v 零VOC、无污染、对环境友好
v 伸长率高，耐冷热交替后不开裂
v 具有优良的防腐、防滑、防渗和耐磨性能
v 耐候性好、不粉化、不失色
v 涂层无接缝，外表光顺
v 可手工造粒，获得“麻面”效果，美观、防反光
应用范围
HJKR-802弹性防水聚脲聚脲材料具有极快的反应速度，一次喷涂厚度可达数十毫米，涂层外观均匀、美观，可应用于建筑屋面防水、工业厂房、冷库、水库、桥梁、隧道。地下工以及污水处理池的防水、水族馆、游泳馆等领域的防水及内衬装饰应用。
主要性能指标
拉伸强度/MPa |
≥16 |
断裂伸长率/% |
≥400 |
撕裂强度/(N/mm) |
≥55 |
硬度/(邵D) |
≥80 |
摩擦系数 |
≤0.35 |
附着力(金属基材,拉开法,MPa) |
≥3.0 |
冲击强度/(kg.cm) |
50 |
挥发性有机物（VOC） 0 混合比/(体积) 1: 1 |
|||
凝胶时间/s |
9~11 |
厚度/mm |
2~3（视用户要求而定） |
干燥时间/s |
1分钟之内表干，10分钟即可达到步行强度 |
颜色 |
可根据用户要求调制 |
保质期 |
12个月, 贮存温度在 -10~40 ºC |
涂装间隔 |
最短，时间不限；最长，不超过 6 小时 |
基材处理
金属基材应喷砂至Sa2.5级，并涂装防锈底漆，每道施工进行前，都应保证基材表面清洁、无油污、灰尘等杂质。混凝土应完全干燥（新制混凝土需水化、干燥28天）后，表面除去疏松的杂质，再进行喷涂施工。

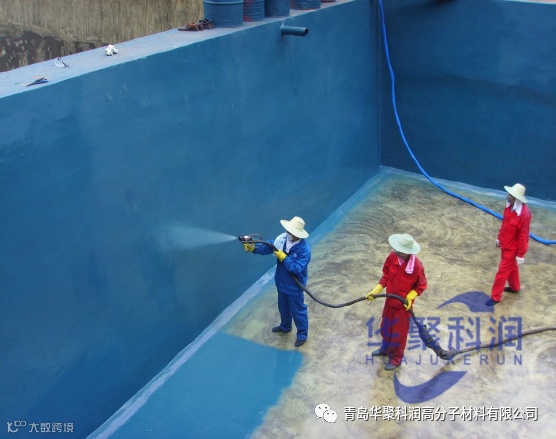

涂装方法
施工时必须使用青岛华聚科润高分子材料有限公司指定的高温、高压撞击混合设备。使用未经我们验证可行的设备施工带来的损失，后果自负。建议选择使用HJKR系列全天候配套基层处理系统，若因基层处理系统选择不当带来的损失，后果自负。
包装规格
A组份：220公斤/桶。
B组份：200公斤/桶。（也可根据用户要求更换包装）
注意事项
v 施工时基材温度应高于露点3°C以上。
v 施工前将B组份充分搅拌至完全均匀。
v A组份未用完的涂料应充氮后密封保存。
v 该体系为100%固含量，严禁加入任何稀释剂。
v 在密闭空间施工时，应保证良好的通风。
v 此说明书是我们试验和经验的积累，详细施工细则可参考青岛华聚科润高分子材料有限公司登陆www.qdhj-polymer.com
v 随着产品的不断改进，产品性能参数可能会有所改变，请保持联系。
有限公司登陆www.qdhj-polymer.com
v 随着产品的不断改进，产品性能参数可能会有所改变，请保持联系。
