建筑节能设计分析软件PBECA 最新版更新内容简介（下篇）
——产品研发设计团队
三、软件功能更新
支持《民用建筑热工设计规范》 GB50176-2016
《民用建筑热工设计规范》 GB50176-2016于2017年4月1日开始执行，其中，第 4.2.11、 6.1.1、6.2.1、7.1.2 条为强制性条文，必须严格执行。原《民用建筑热工设计规范》 GB50176-93 同时废止。

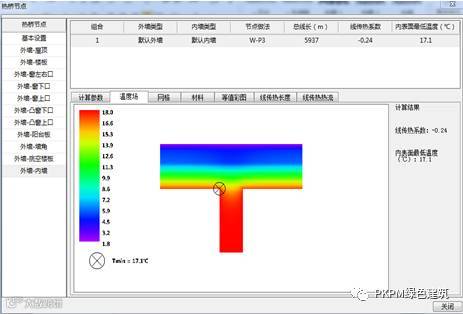

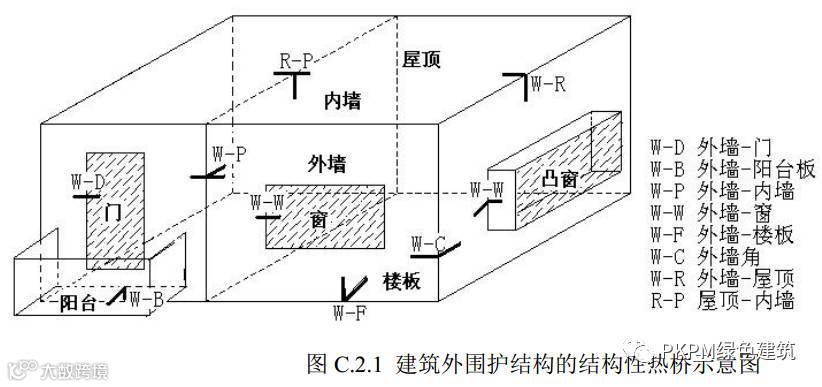

1）二维结露计算模块
软件《民用建筑热工设计规范》 GB50176-2016和绿色建筑标准要求，增加二维结露计算模块，用户可以在软件中选择保温的不同结构构造，分析冬季室内热桥部位的内表面温度，判定其节点是否会产生结露。

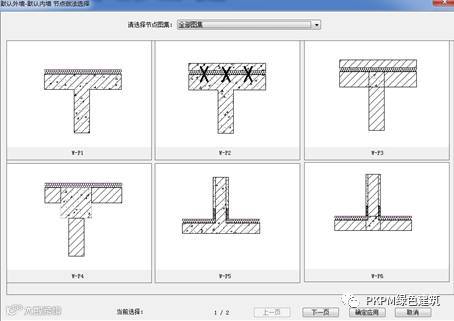

目前软件按照《严寒和寒冷地区居住建筑节能设计标准》《黑龙江居住建筑节能设计标准》、《山东省居住建筑节能设计标准》《外墙内保温建筑构造》等构造图集，在软件当中内置了70余种节点构造供用户选择，包含外保温、内保温、夹心保温等构造做法，准确分析节点的温度场分布和线传热系数计算。

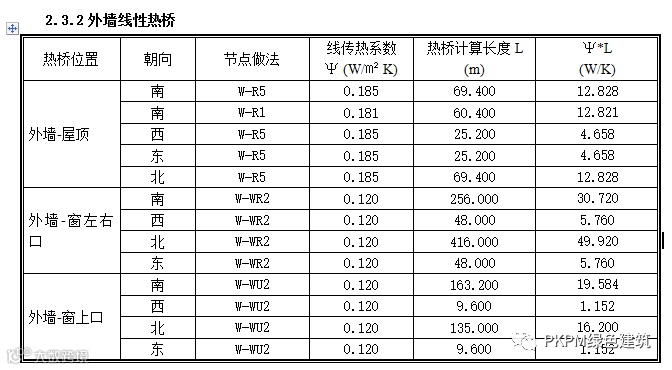

2）外墙二维平均传热系数计算
目前我国北方地区的居住建筑均是采用二维平均传热系数的计算方法，软件当中提供了对应的节点进行选择与计算，新版民用热工规范也是按照此方法进行外墙平均传热计算，软件已做更新。
不过南方地区大多采用一维加权平均传热系数算法，因此软件在考虑各地施工图审查的差异与要求之后，保留一维和二维两种算法，供设计师选择和调用，以适应不同地区的审查要求。
3）热工规范其他内容的更新
软件目前按照《民用建筑热工设计规范》 GB50176-2016更新气象参数、围护结构材料参数、蓄热系数计算方法、内表面最高温度、防潮计算等，之后的版本当中为设计师更新。
支持单一立面设置功能
定义：为建筑物某单一立面的透光部位和非透光外门的洞口面积，与该立面总面积之比。
目前我们软件提供四种单一立面设定的方法，以适应不同地区施工图审查的要求，用户可根据实际模型情况进行设定和调整。
1）软件默认30°角度划分单一立面
优点：快捷方便，无需用户操作，对于正南正北或者凹凸较少的项目，判定准确；
缺点：30°角度划分无依据，标准未说明。
2）软件根据东、南、西、北四个朝向设定四个立面
优点：和斯维尔统计一致，对于部分审图，更容易理解为朝向窗墙比，他们不容易准确统计单一立面窗墙比，解决复杂模型可以考虑；
缺点：违背标准制定的初衷，为了和朝向窗墙比有所区别，才制定单一立面窗墙比的规则。

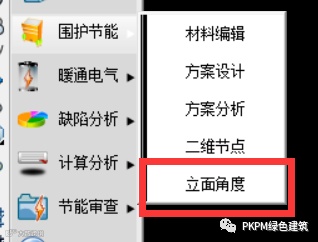

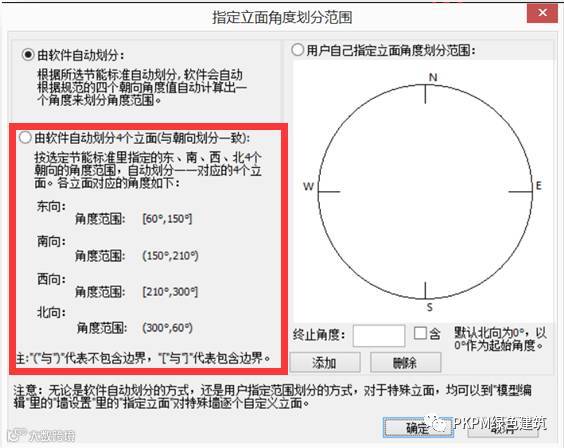

操作步骤：1、围护节能-立面角度
2、指定立面角度划分对话框中，按照朝向划分；

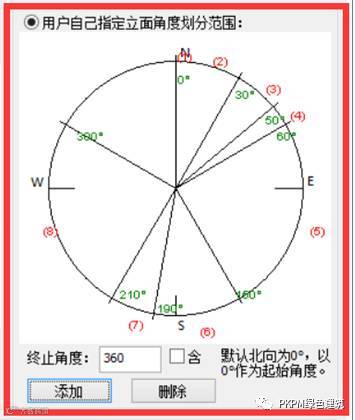

3） 用户设定立面角度范围
优点：给与用户开放的空间，可根据实际模型的角度范围和曲线设定所需的立面的角度方法，可解决复杂模型的立面判定问题；
缺点：用户设定随意性较大，角度范围也无依据支撑。
操作步骤：1、围护节能-立面角度
2、选择用户自己指定角度划分范围；
3、划分具体角度分配。（注：不过需注意，不能将两个不同朝向的角度划分到同一立面，每个立面所属的角度范畴应在本朝向范围内）
4） 用户在模型上指定单一立面
优点：用户可实现更精细化的模型，可根据实际模型窗墙所在位置来设定立面，可解决复杂模型的立面判定问题；
缺点：用户设定随意性较大。（注：不过需注意，不能将两个不同朝向的墙线归为同一立面，同一类立面墙线应在本朝向范围内）

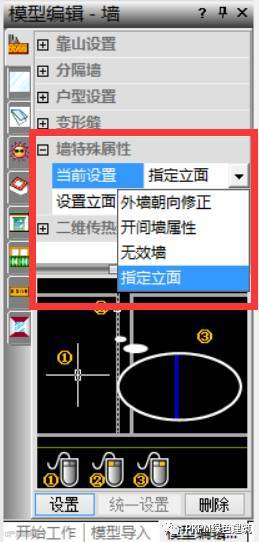

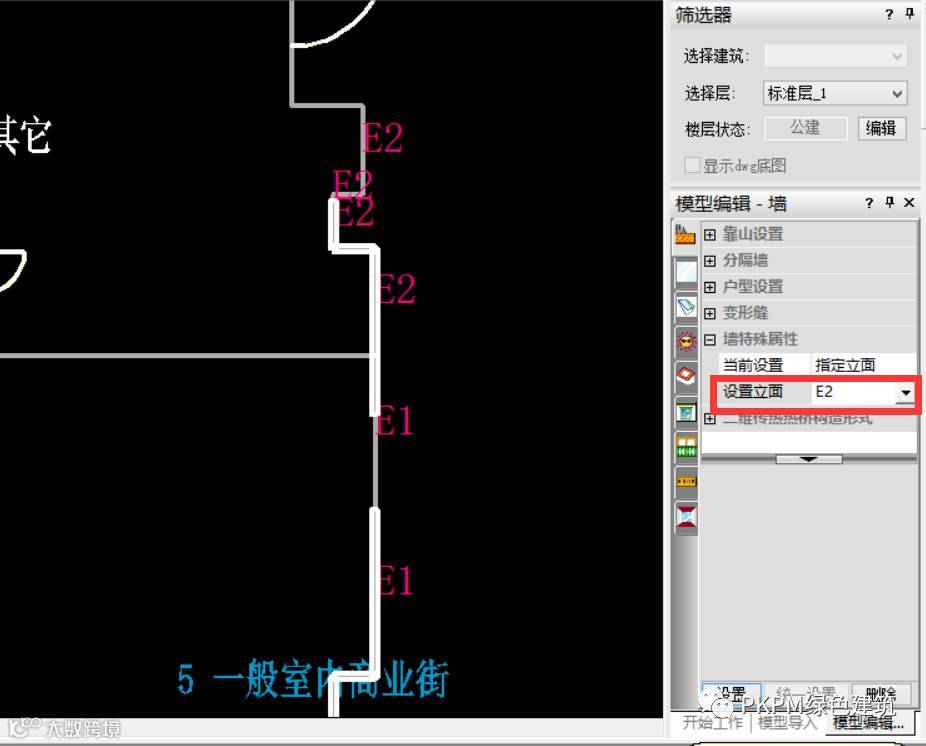

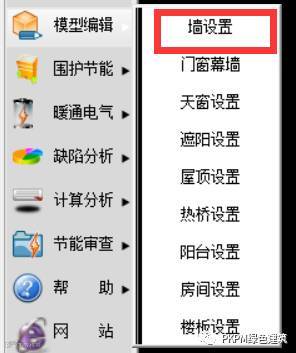

操作步骤：1、模型编辑-墙设置
2、墙特殊属性-选择指定立面
3、设定立面名称，在模型当中进行进行设置

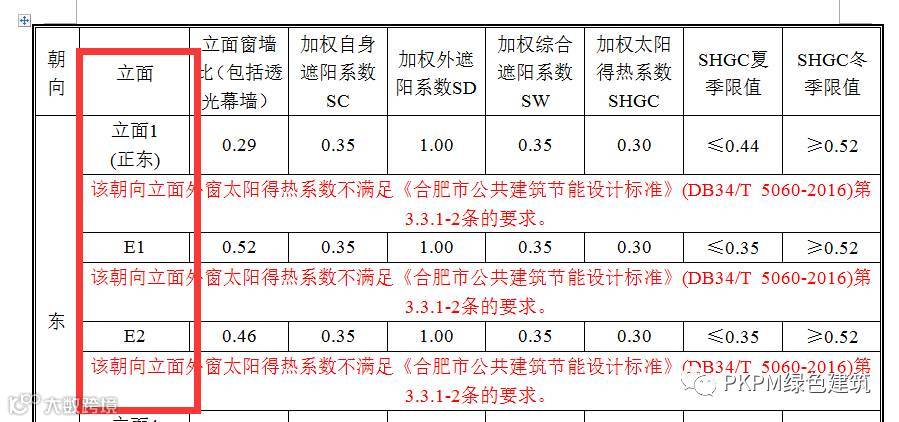

4、设定的立面在报告书当中会有对应的表达
支持高版本天正转图

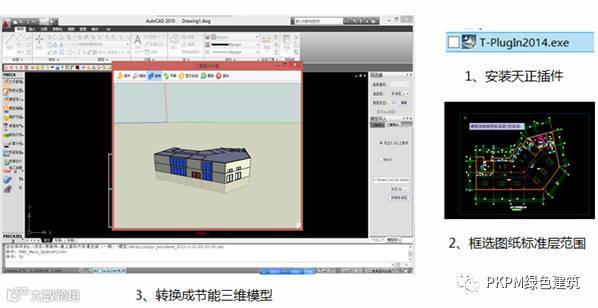

软件改进天正三维模型导入功能，目前支持天正5.0以上至天正2014版本所有图纸的三维导入，仅需三个简单步骤就可以完成模型的建立。
1、 安装天正高版本插件
2、 导入天正图纸、框选标准层进行模型换换
3、 转换标准层，楼层组装
注：天正T20对图纸进行了加密，因此t20的图纸需转换为低版本的天正图纸，即可进行三维导入建立模型了，非常快捷。
支持斯维尔模型导入

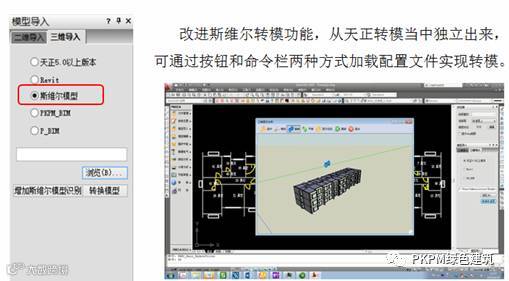

软件新增了斯维尔模型导入功能，可通过按钮或者配置文件的方式，读取斯维尔的模型，快速完成模型建立和计算分析。
支持其他格式模型导入

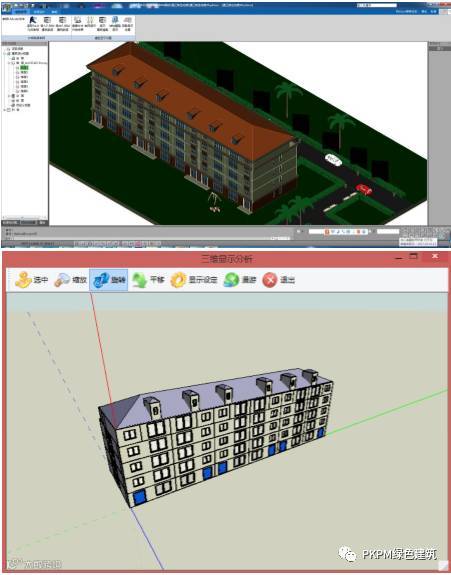

软件优化了revit转模功能，目前支持最高版本是Revit2016。
除此之外，支持PKPM-BIM系统三维模型导入，实现模型导入与构件信息传递。该功能还在不断改进和完善当中，希望今后努力做到无缝衔接。

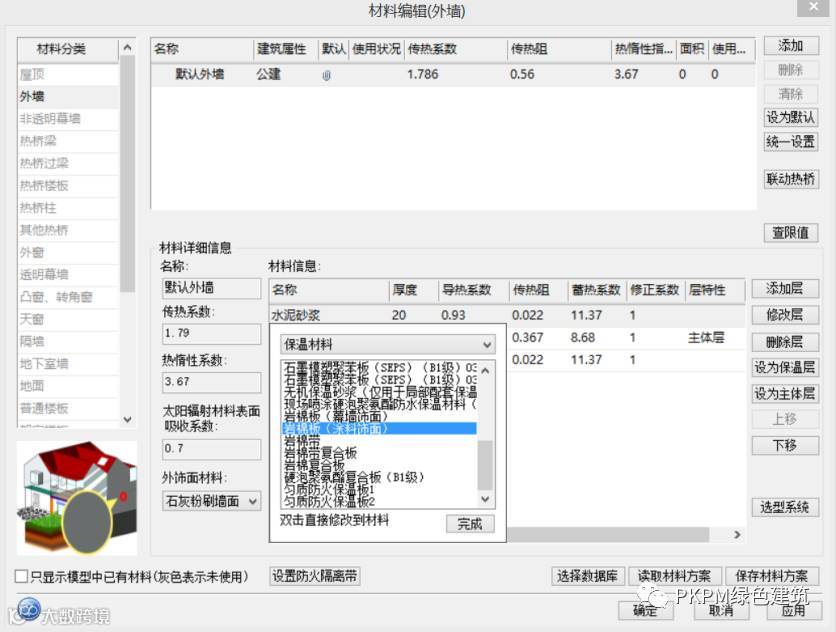

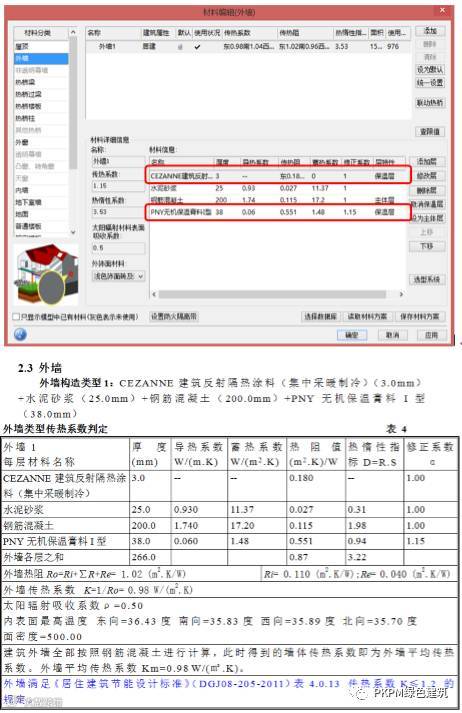

支持自定义材料功能

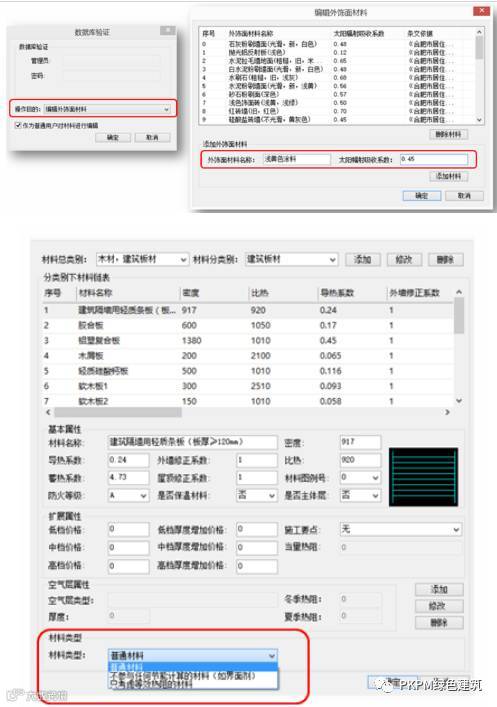

建筑节能设计分析软件除了传统可以添加：外墙材料、保温材料、外窗材料、幕墙材料之外，软件还新增可以添加三类材料：
1）不参与计算的材料，如防水层、界面剂、网格布等；
2）当量热阻的材料，如蓄水屋面、通风屋面、屋顶绿化等。
3）外饰面材料，影响太阳辐射吸收系数
增加地面天窗设置功能

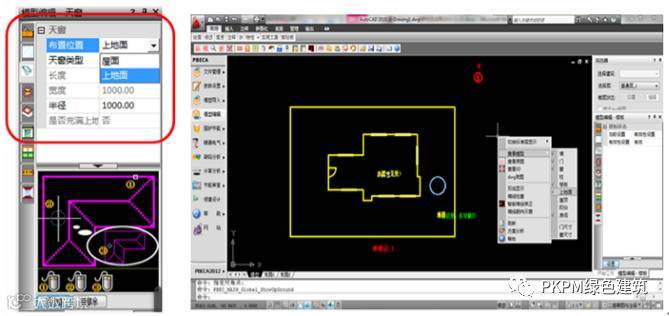

建筑天窗在老版本软件当中，只可以设置在屋面当中。新版软件优化了此功能，可以在地面当中设置天窗，对于有采光天井或者有地面采光窗的项目，可以与施工图更加匹配，同时可以分析地下室采光的影响。
更新了多省市的材料数据库
最新建筑节能设计标准均涵盖了当地最新的围护结构材料数据库，软件也进行了实时更新，目前按照最新标准的要求，软件更新了上海、江苏、浙江、合肥、重庆、湖南、山东、新疆、福建、天津等多个地区的材料数据库。
更新了气象参数

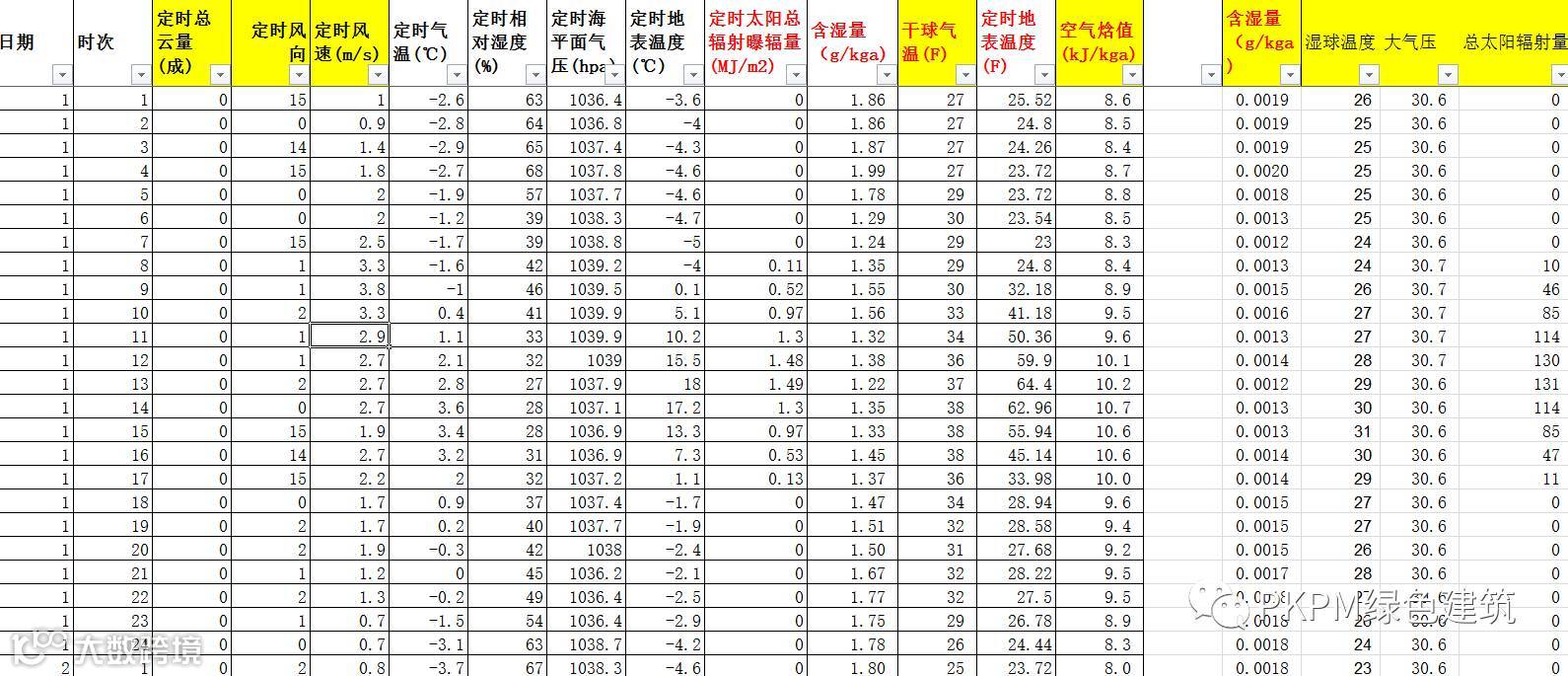

软件按照浙江省气象局、合肥气象站提供的全年8760小时的逐时数据，更新了当地的气象参数，使节能计算结果更加精确。

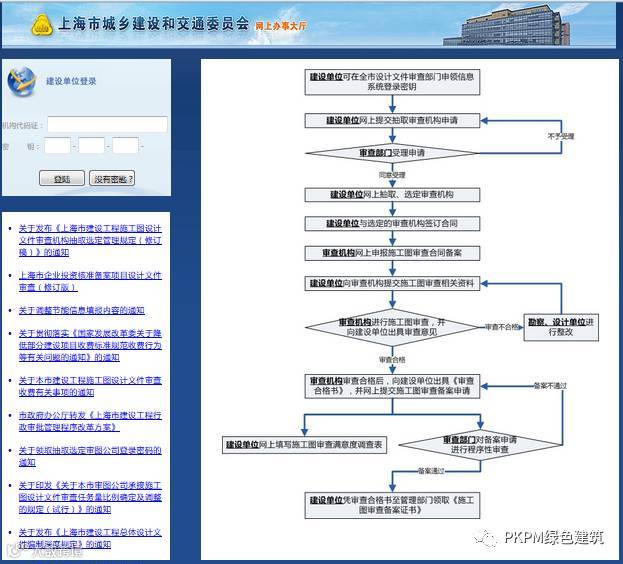

更新了上海市建筑节能审查系统
上海市建筑节能审查系统是PKPM与上海建委合作的项目，旨在开发一套信息全面、分类清晰、管理条线明确、符合政策要求的上海市建筑节能审查管理系统，该系统可以作为建筑节能设计单位和管理单位的公共交互平台，在使用者之间起到桥梁的作用，同时也方便管理部门管理和查看数据。
作为全国首套建筑节能管理系统推动了上海市建筑节能健康发展，也对其他省市开展该工作起到了示范作用。

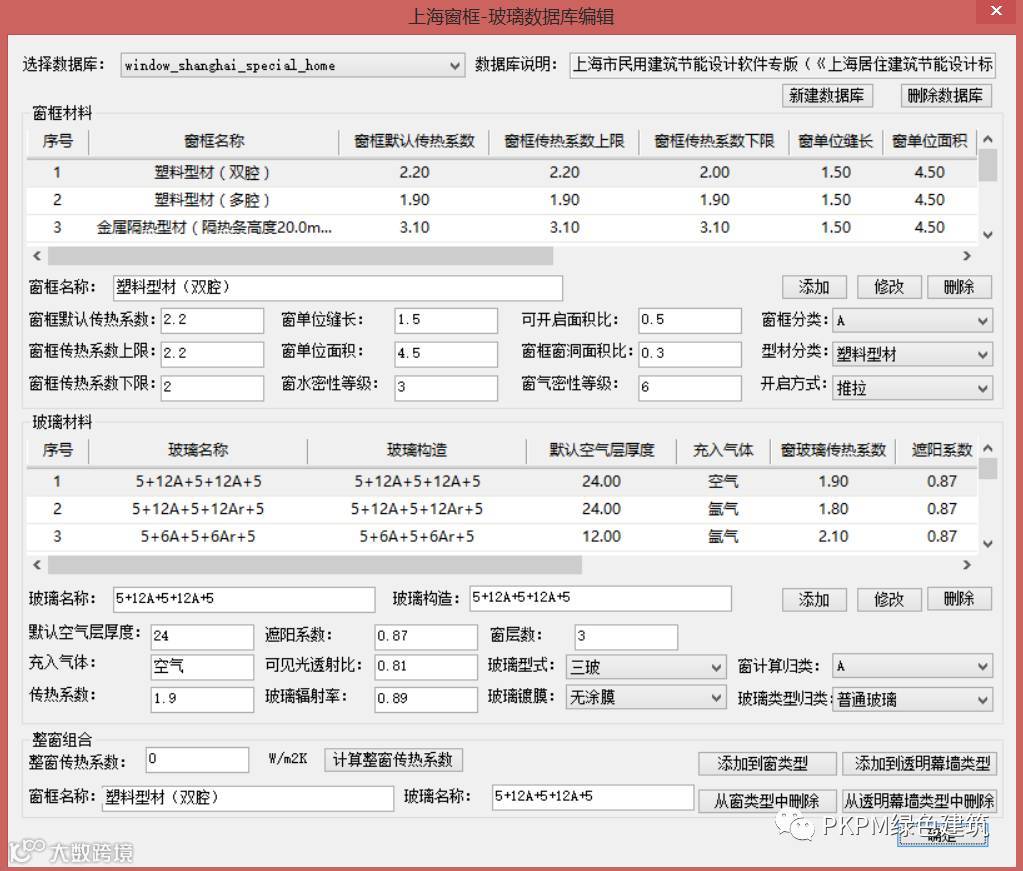

上海自定义外窗功能（自动计算K值）
根据上海市建委的要求，软件增加自定义外窗的功能，用户可直接定义窗框型材，玻璃型材，通过窗框和玻璃的热工值，并且带入外窗传热系数计算公式当中，可以直接求出外窗的K值，用于节能设计所使用。

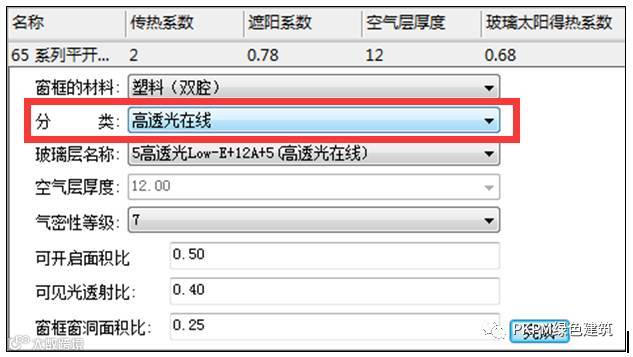

上海外窗类型划分功能
根据上海市建委的要求，软件增加外窗分类功能，以简化设计师选择（目前上海的玻璃种类有2-300余种，筛选之后只有几十种，方便设计师选用）
材料厂商材料库补丁
材料入库是指根据要求将满足条件的建筑材料登记备案，作为建筑节能设计和绿色建筑设计的重要数据，通过软件产品库平台推荐，在设计院进行设计时便可直接采用平台中的产品参数，搭建与设计单位、开发商之间建筑材料选型的绿色通道，从而增加材料厂商产品的宣传效果和提高其产品采用率。
目前与我们合作的材料企业有50余家，包含保温材料、墙体材料、窗体材料、隔热涂料、隔声材料等多种材料企业。
