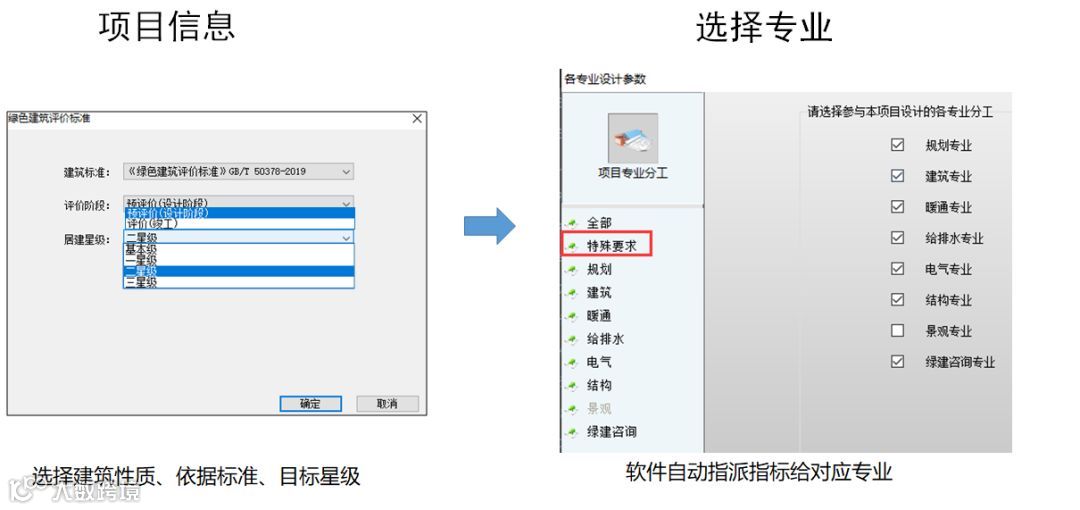

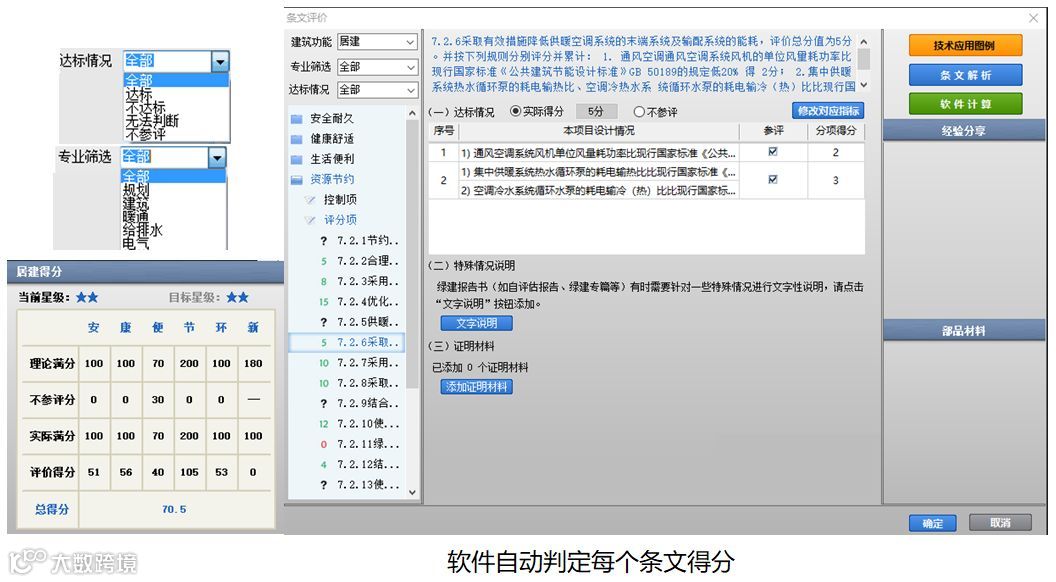

施工图软件从评价阶段、评分规则、星级变化到具体条文，已完成新国标的更新升级，用户前期无需花费大量时间研究新国标内容，可借助软件边用边学，快速衔接新老国标。

软件新增应用技术图例辅助功能，帮助设计师理解相关条文的模拟要求和相应绿色技术的实际应用。

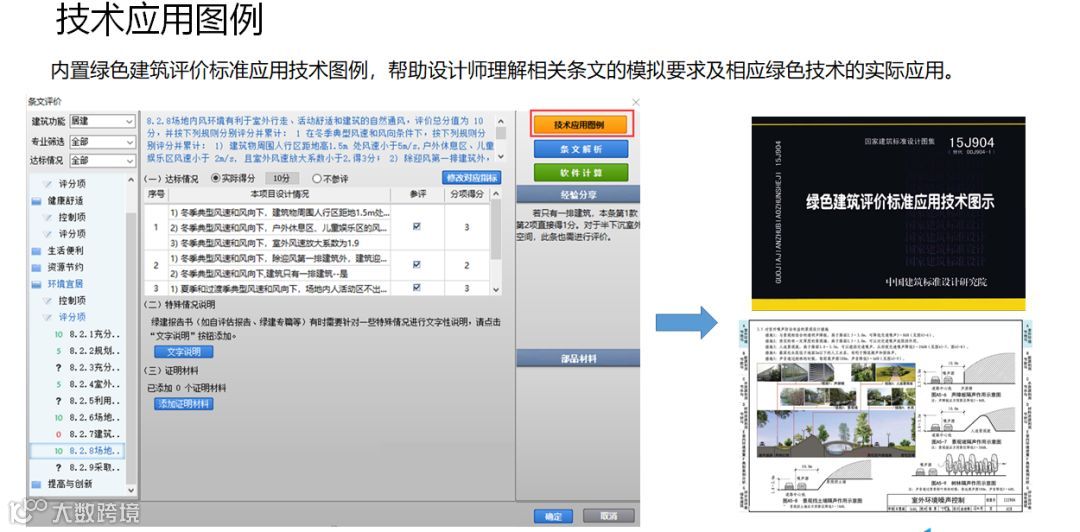

技术图例应用

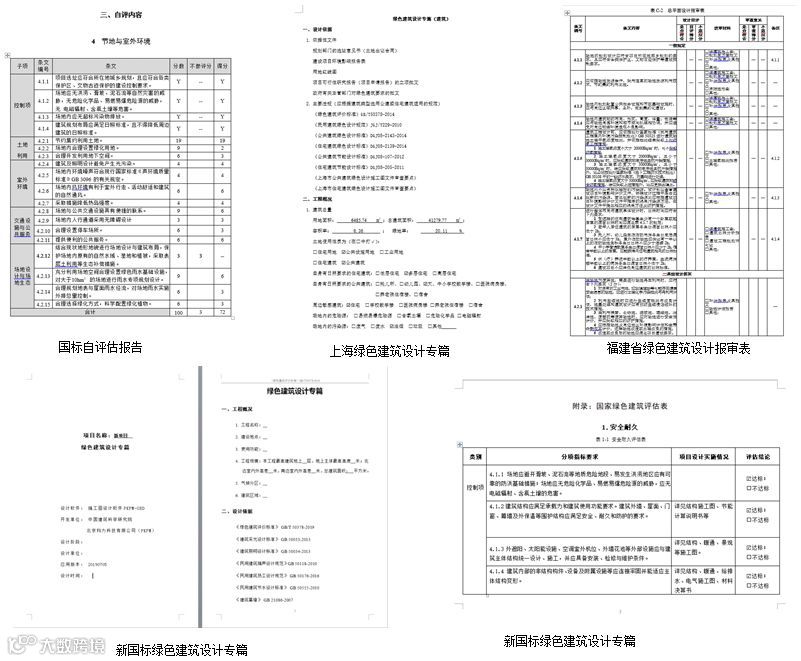

软件目前可根据《绿色建筑评价标准》GB/T50378-2019，生成PKPM自定义样式绿建专篇，随后将支持输出符合各地要求的审查资料。

软件根据新国标8.2.8条要求，新增户外休息区、儿童娱乐区的建模和结果分析判断，方便快捷输出模拟结果。

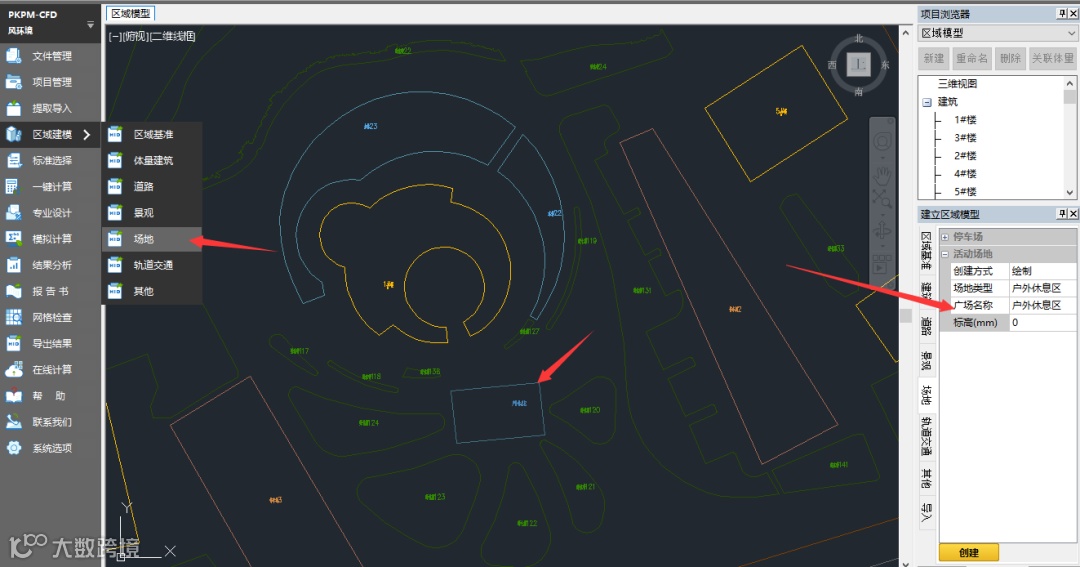

户外休息区、儿童娱乐区建模

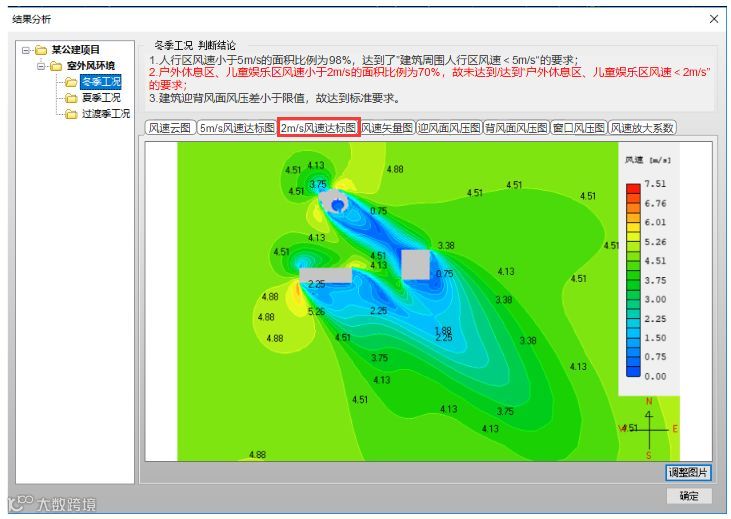

2m/s风速达标图

软件根据《民用建筑绿色性能计算标准》JGJT449-2018规定，合理设置计算域与网格精度，人行区高度（1.5m以下区域）网格不少于3个，网格过渡比不大于1.3，可进行网格独立性言验证，保证计算设置满足标准要求。

网格设置示意

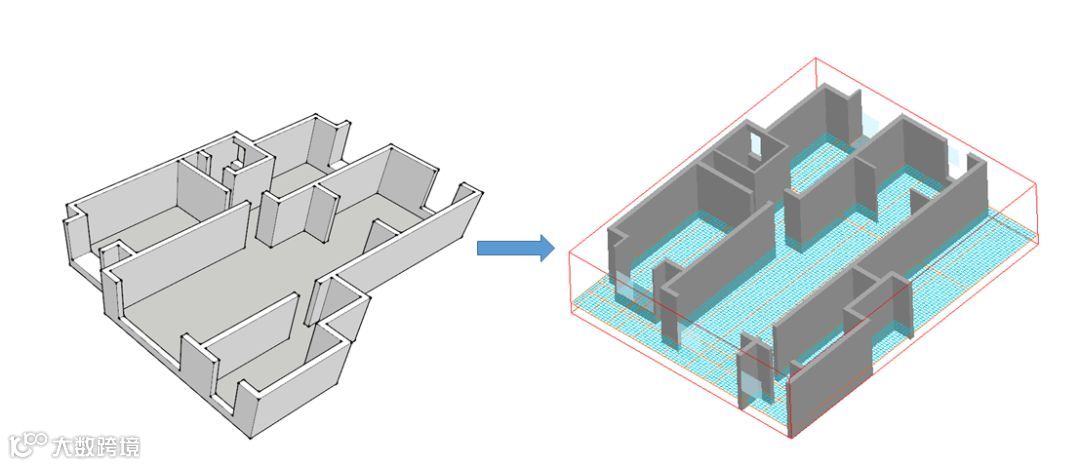

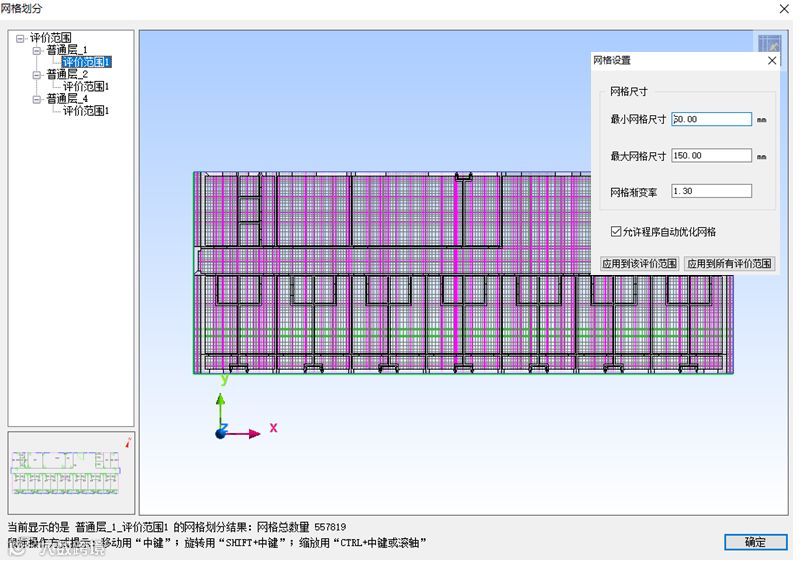

网格划分

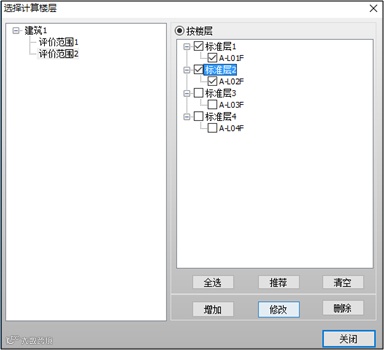

软件按新增指定楼层和指定房间及构件设置方式，并可选择连续多层作为同一评价范围。

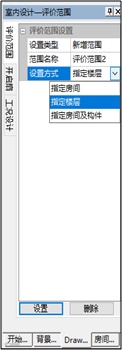

评价范围设置方式

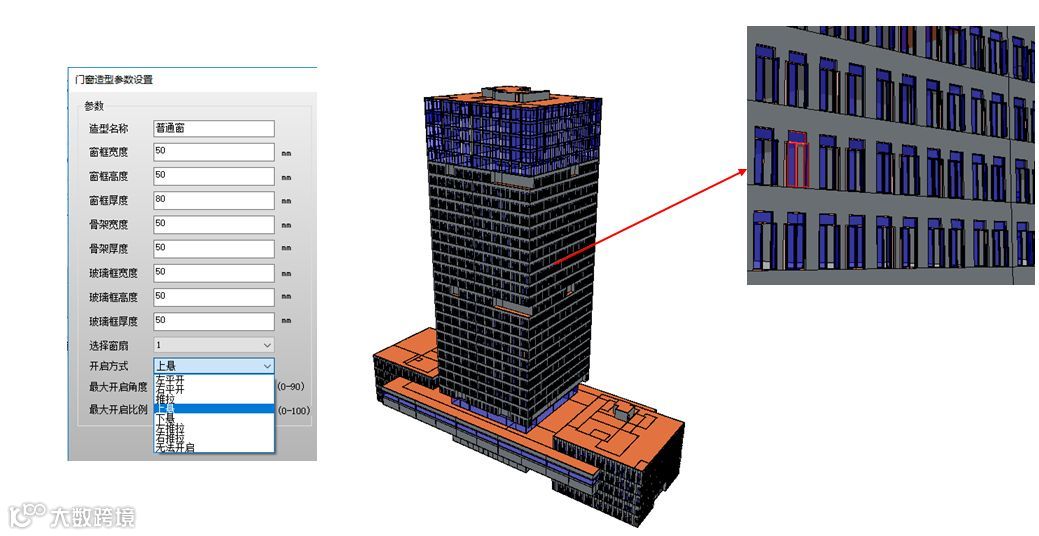

软件新增室内风开启扇设置，根据项目的实际情况设置开启扇的评价范围、应用实体、开启扇类型、开启角度，并可对门窗造型进行编辑。

开启扇设置

室内风增加分析高度平面设置功能，支持多个高度平面判断与结果分析，模拟结果更加科学全面。

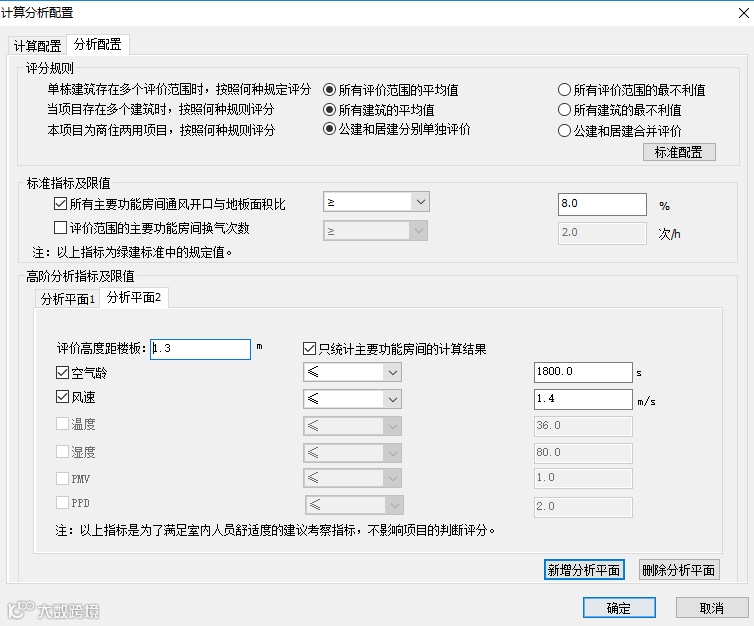

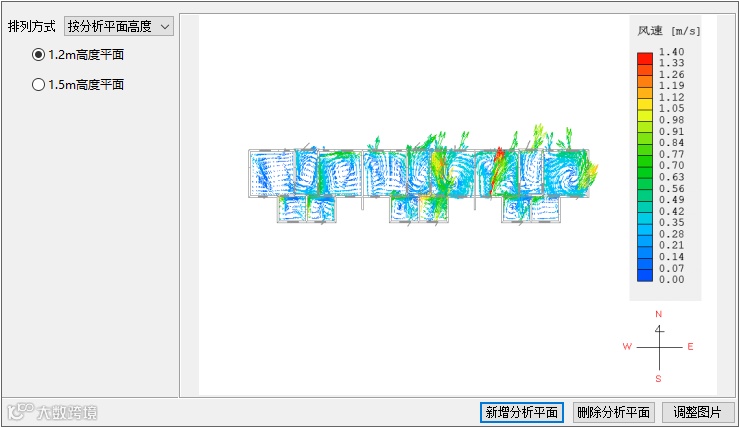

不同高度平面结果分析

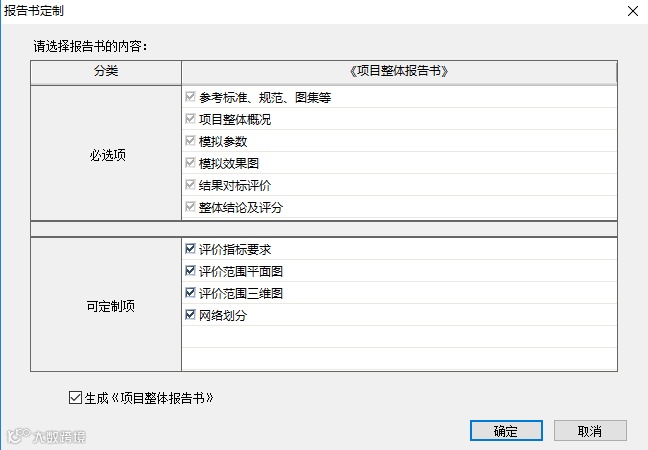

室内风软件支持定制报告功能，用户可根据实际需要和项目阶段选择生成报告书的详尽程度，自由选择，一键定制。

报告书定制

PKPM–Dayligh天然采光支持新国标5.2.8要求的动态采光指标的计算和达标判定，基于气候和计算配置区间进行动态计算，可分析每个功能空间的采光系数动态全年逐日达标小时数，显示逐时动态效果图。

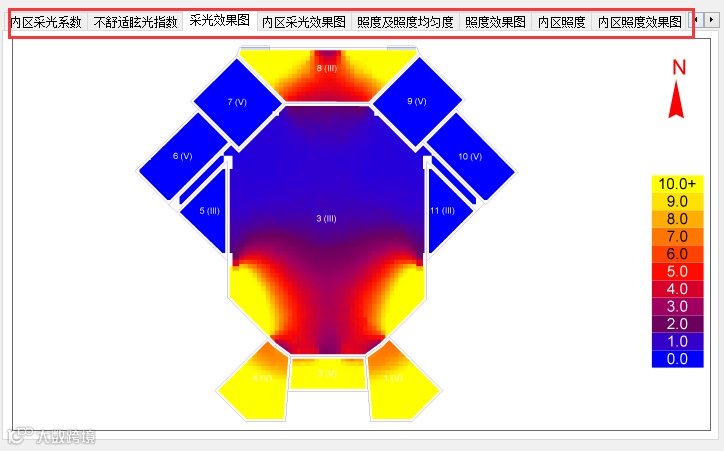

采光系数和照度图

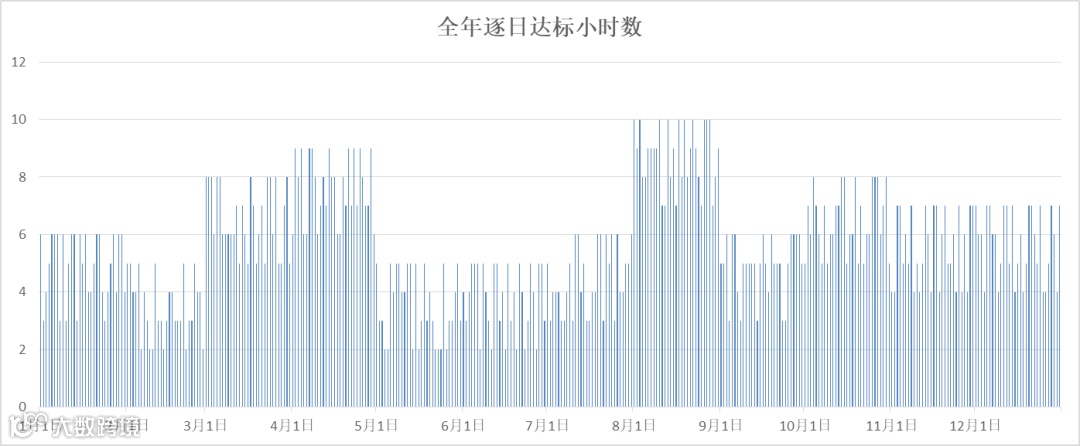

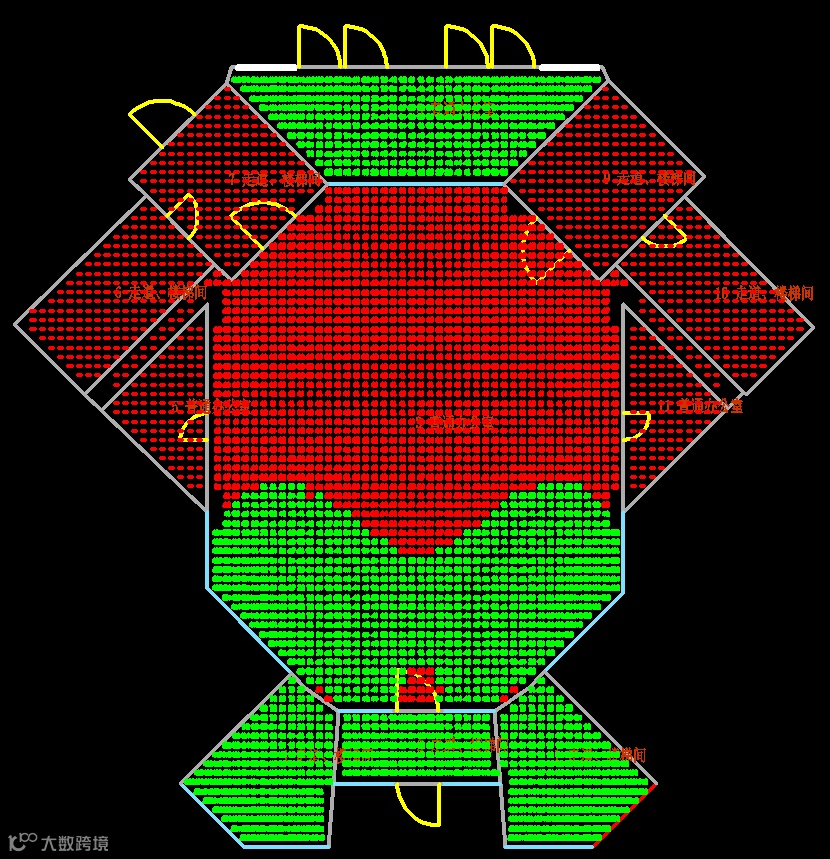

采光系数动态全年逐日达标小时数统计

软件新增多核计算功能，充分调动计算机性能，单核计算速度有护额，采光系数计算速度提高50%，眩光计算提高60%以上。另外增加计算进度显示，用户可随时获取计算状态信息。

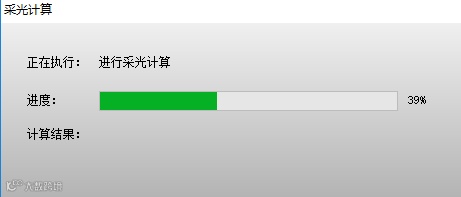

计算进度显示

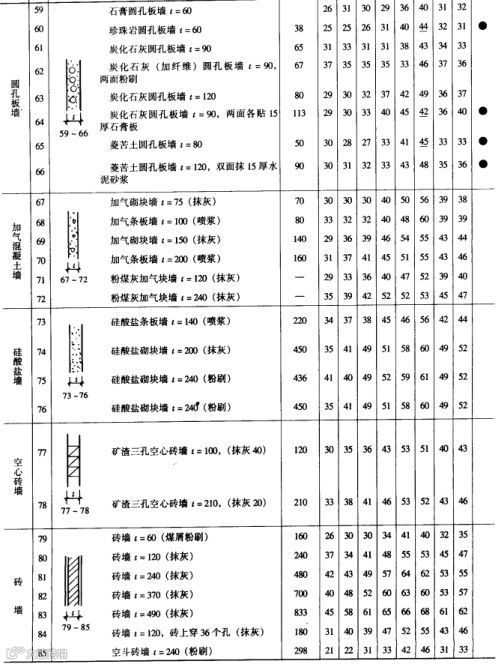

室内声软件新增多种隔声材料目前已录入《建筑隔声与吸声构造》08J931、《浙江省居住建筑楼板保温设计构造》等多本图集资料。

《浙江省居住建筑楼板保温设计构造》

室内声软件新增多种类比构造，并可输入材料名称关键字进行搜索，方便快捷。

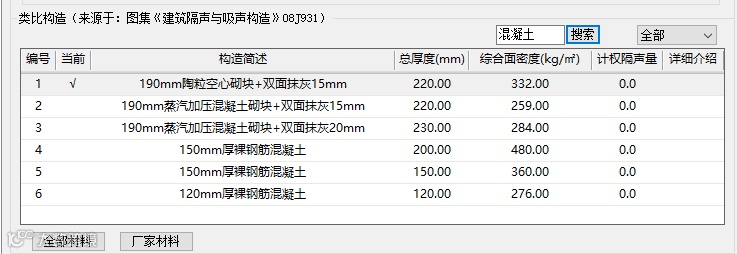

新增类比数据库

自定义搜索

软件噪声源的设置支持水平和垂直，邻近声源设置可选择内外墙和上下楼板，噪声源类型新增室内设备噪声。

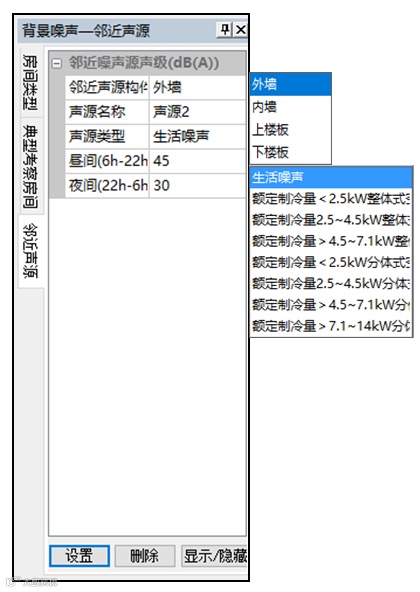

噪声源设置

背景噪声新增公式法计算，软件目前已支持使用类比法和公式法，计算方法多样，用户可根据情况进行选用。公式法选自《建筑隔声设计——空气声隔声设计》中的艾尔杰经验公式。

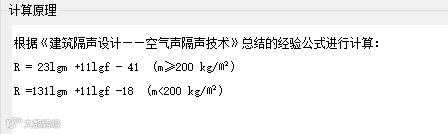

背景噪声新增公式法

同步推出新产品

基于《绿色建筑评价标准》GB/T50378和《城市居住区热环境设计标准》JGJ286研发而成，可自动生成可溯源的热环境计算报告书，帮助用户快速完成建筑热环境的模拟分析和设计工作。其中，TED是Thermal Environment Design的简写。

PKPM-TED目前主要针对《绿色建筑评价标准》GB/T50378-2019中的1条控制项+1条评分项，总分值为10分。待各地编制地标后，PKPM-TED也会同步开发支持地标。

第8.1.2条（控制项），室外热环境应满足国家现行有关标准的要求。

第8.2.9条（评分项），采取措施降低热岛强度，评价总分值为10分，按下列规则分别评分并累计：

1）场地中处于建筑阴影区外的步道、游憩场、庭院、广场等室外活动场地设有乔木、花架等遮阴措施的面积比例，住宅建筑达到30%，公共建筑达到10％得2分；住宅建筑达到50％，公共建筑达到20％，得3分；

2）场地中处于建筑阴影区外的机动车道，路面太阳辐射反射系数不小于0.4或设有遮阴面积较大的行道树的路段长度超过70%, 得3分；

3）屋顶的绿化面积、太阳能板水平投影面积以及太阳辐射反射系数不小于0.4的屋面面积合计达到75%,得4分。

全面对标：

住区热环境设计评价软件PKPM-TED严格按照《绿色建筑评价标准》GB/T50378和《城市居住区热环境设计标准》设计。模拟条件设置、计算方法、报告书格式符合《民用建筑绿色性能计算标准》JGJ/T449要求。

一键计算：

独家亮点功能，用户最快只需“点击4下鼠标”即可完成绿建室外热环境性能分析——打开软件、读取模型、点击一键计算按钮、点击生成报告。

兼容格式多：

能直接读取或导入PKPM、AutoCAD、Revit、天正、斯维尔等软件的模型格式，支持导入国际通用的stl格式（可由犀牛、3dMax、sketchup等三维建模软件导出）直接用于分析。

一模多用：

同一模型可直接用于计算室外风环境、室外热环境、室外声环境等性能设计，一次建模，完成多项模拟；

统计与结果：

可自动统计场地、逐时及平均温度（主要是黑球温度、热岛温度），场地遮阴面积比例、机动车道遮阴比例、屋面遮阴及绿化达标比例等指标。

自动生成专业报告书：

自动生成可溯源的、符合绿色建筑审查要求的《住区热环境设计分析报告》

建筑空气质量设计评价软件PKPM-AQ旨在评估建筑设计中的室内污染物浓度（包含PM2.5、PM10、甲醛、苯、挥发性有机物等）的健康性设计，可用于绿色建筑以及健康建筑等在设计阶段预评价需求。其中，AQ是AirQuality的简写。

PKPM-AQ目前主要针对《绿色建筑评价标准》GB/T50378-2019中的1条控制项+2条评分项，分别如下。待各地编制地标后，PKPM-AQ也会同步开发支持地标。

第5.1.1条（控制项）：室内空气中的氨、甲醛、苯、总挥发性有机物、氡等污染物浓度应符合现行国家标准《室内空气质量标准》GB/T18883的有关规定。建筑室内和建筑主出入口应禁止吸烟，并应在醒目位置设置禁烟标志。

第5.2.1条（评分项）：控制室内主要空气污染物的浓度，评价总分值为12分，并按下列规则分别评分并累计：

1）氨、甲醛、苯、总挥发性有机物、氡等污染物浓度应低于现行国家标准《室内空气质量标准》GB/T18883规定限值的10%，得3分；低于20%，得6分；

2）室内PM2.5年均浓度不高于25ug/m³，且室内PM10年均浓度不高于50ug/m³，得6分。

第5.2.2条（评分项）：选用的装饰装修材料满足国家现行绿色产品平均标准中对有害物质限量的要求，评价总分值为8分。选用满足要求的装饰装修材料达到3类及以上，得5分；达到5类及以上，得8分。

一键计算：

独家亮点功能，用户最快只需“点击4下鼠标”即可完成绿色兼职室内污染物分析——打开软件、读取模型、点击一键计算按钮、点击生成报告。

兼容格式多：

能直接读取或导入PKPM、AutoCAD、Revit、天正、斯维尔等软件的模型格式，支持导入国际通用的stl格式（可由犀牛、3dMax、sketchup等三维建模软件导出）直接用于分析。

一模多用：

同一模型可直接用于计算节能、采光、通风、能耗、声环境、热环境、污染物、舒适度等性能设计。

统计与结果：

可自动统计室内污染物及颗粒物浓度（主要是PM_2.5、PM₁₀、甲醛、苯、挥发性有机物等）、达标比例等指标。

自动生成专业报告书：

自动生成可溯源的、符合绿色建筑审查要求的《室内空气质量（污染物及颗粒物浓度）分析报告》。

主要针对自然通风、人工冷热源方式的热环境展开系统研究，能帮助完成建筑设计中的室内热湿环境参数的分析计算，其结果可用于绿色建筑相关评价。其中，TCD是ThermalComfort Design的简写。

PKPM-TCD目前主要针对《绿色建筑评价标准》GB/T50378-2019中的1条评分项，分别如下。待各地编制地标后，PKPM-TCD也会同步开发支持地标。

第5.2.9条（评分项），具有良好的室内热湿环境，评价总分值为8分，并按下列规则评分：

1）采用自然通风或复合通风的建筑，建筑主要功能房间室内热环境参数在适应性热舒适区域的时间比例，达到30%,得2分；每再增加10%,再得1分，最高得8分。

2）采用人工冷热源的建筑，主要功能房间达到现行国家标准《民用建筑室内热湿环境评价标准》GB/T50785 规定的室内人工冷热源热湿环境整体评价II级的面积比例，达到60%,得5分；每再增加10%,再得1分，最高得8分。

一键计算：

独家亮点功能，用户最快只需“点击4下鼠标”即可完成建筑室内热舒适性设计评价——打开软件、读取模型、点击一键计算按钮、点击生成报告。

兼容格式多：

能直接读取或导入PKPM、AutoCAD、Revit、天正、斯维尔等软件的模型格式，支持导入国际通用的stl格式（可由犀牛、3dMax、sketchup等三维建模软件导出）直接用于分析。

一模多用：

同一模型可直接用于计算室外风环境、室外热环境、室外声环境等性能设计，一次建模，完成多项模拟；

统计与结果：

可自动统计室内热舒适性指标（主要是平均温度、PMV、PPD等）、达标比例等指标。

自动生成专业报告书：

自动生成可溯源的、符合绿色建筑审查要求的《室内热舒适性设计分析报告》。

绿色建筑系列软件V3.O版将全面支持新国标并推出三款新产品，PKPM技术中心和研发团队将与您一对一面对面服务，随时关注您的使用情况，后续更多精彩，期待您的关注！
