建筑反射隔热涂料参与节能计算的原理及软件实现

导读

建筑反射隔热涂料由于具有良好的隔热效果，并且成本低（50-60元/m2），被较多的用于外墙以及屋面当中，但是很多设计师对于建筑反射隔热涂料参与节能计算的方法及在软件中是如何来实现计算的并不是非常了解，在软件实际操作中存在疑问（如下图）：

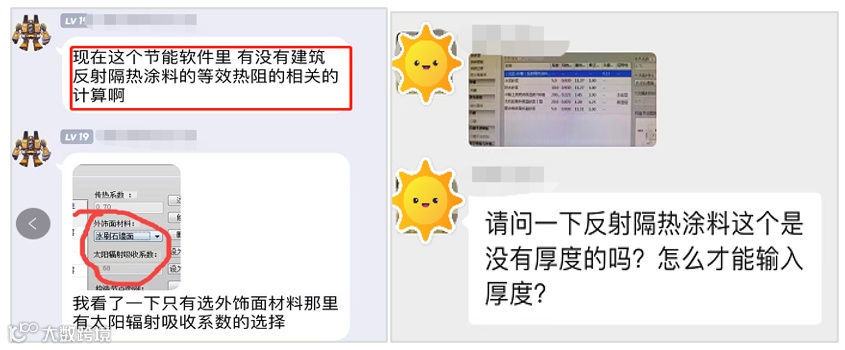

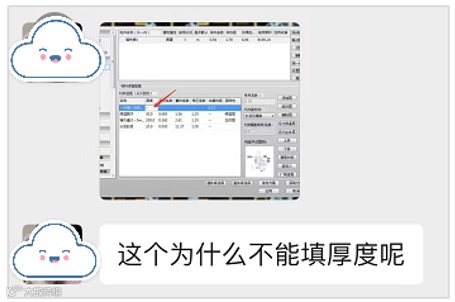

  设计师关于建筑反射隔热涂料的疑问

本文将针对设计师们的疑问为大家带来详细讲解。

一、建筑反射隔热涂料介绍

建筑反射隔热涂料：以合成树脂为基料，与具有反射作用的功能性颜料、填料及助剂等配制而成，施涂于建筑物外表面，具有较高太阳光反射比、近红外反射比和半球发射率，达到明显隔热效果和起装饰保护作用的建筑涂料。

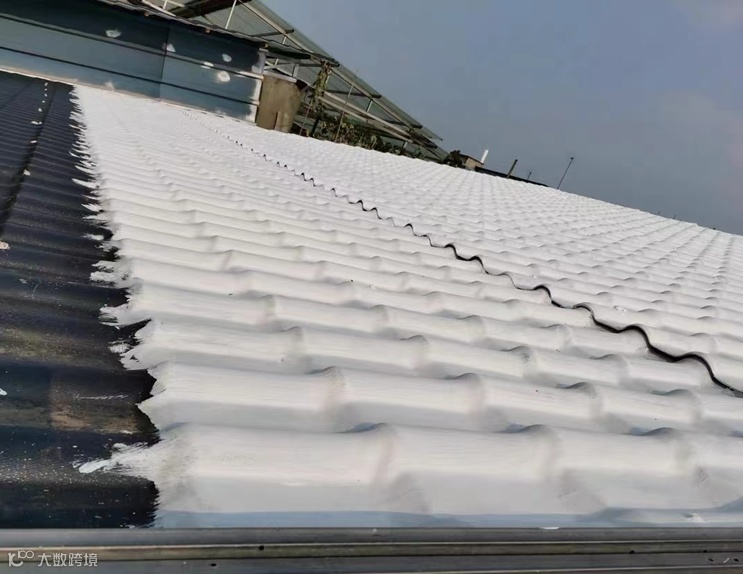

建筑反射隔热涂料应用于屋面

建筑反射隔热涂料的组成：由底层和面层涂料组成。（底层涂料：装在建（构）筑物外表面的基层上，起抗碱封闭作用，并对基层起增加粘结强度作用的涂层；面层涂料：主要起反射隔热、装饰和保护作用的涂层。）

二、建筑反射隔热涂料的参与节能计算的原理

了解建筑反射隔热涂料的参与节能计算的原理之前首先要知道等效热阻的概念，等效热阻建（构）筑物外墙和屋面的外表面使用反射隔热涂料或反射隔热保温涂料时，与相同条件下采用太阳辐射吸收系数为 0.7 的普通涂料相比等效增加的热阻。

1）规定性指标计算（考虑等效热阻）

外墙或屋面的传热系数应采用等效热阻，并按照以下公式进行计算

K-外墙或屋面未使用建筑反射隔热涂料的传热系数[W（m²·K）]

R_eq-外墙或屋面使用建筑反射隔热涂料的等效热阻[（m²·K）/W]（该值取自行业标准建筑反射隔热涂料应用技术规程JGJ/T359-2015或当地建筑隔热反射涂料应用技术规程）

2）采用节能综合指标方法-权衡计算（考虑污染修正后的太阳辐射吸收系数）

当外墙或屋面采取节能综合指标方法进行节能设计时，应采用污染修正后的太阳辐射吸收系数进行建筑能耗指标计算。

注：由于规定性指标进行计算时考虑等效热阻，权衡计算建筑能耗指标时又直接考虑太阳辐射吸收的影响，所以在权衡计算时，应当避免重复考虑，因此在权衡计算的时候外墙传热系数K应为未考虑等效热阻的K。

所以大家可以通过上述计算原理得出一个结论：建筑反射隔热涂料没有导热系数的概念，也不是通过导热系数来进行计算热阻的。这就很好的解释了大家在节能软件中选用或自定义建筑反射隔热涂料时，无导热系数、厚度等参数的原因。

三、软件实现

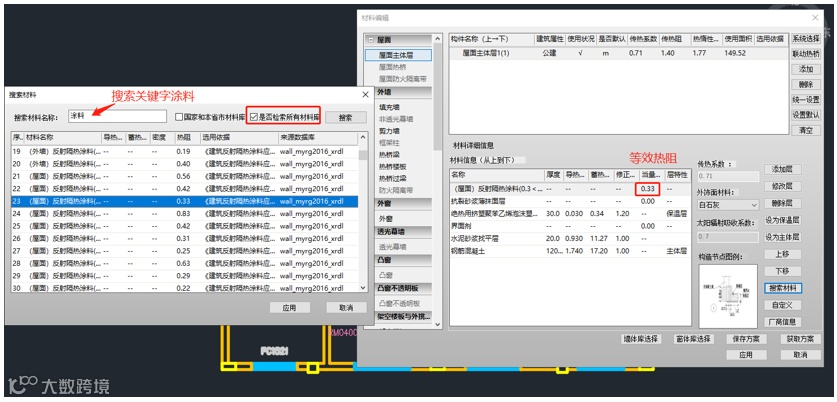

在软件中可通过材料编辑-搜索材料功能快速寻找建筑反射隔热涂料，并用于屋面或外墙。

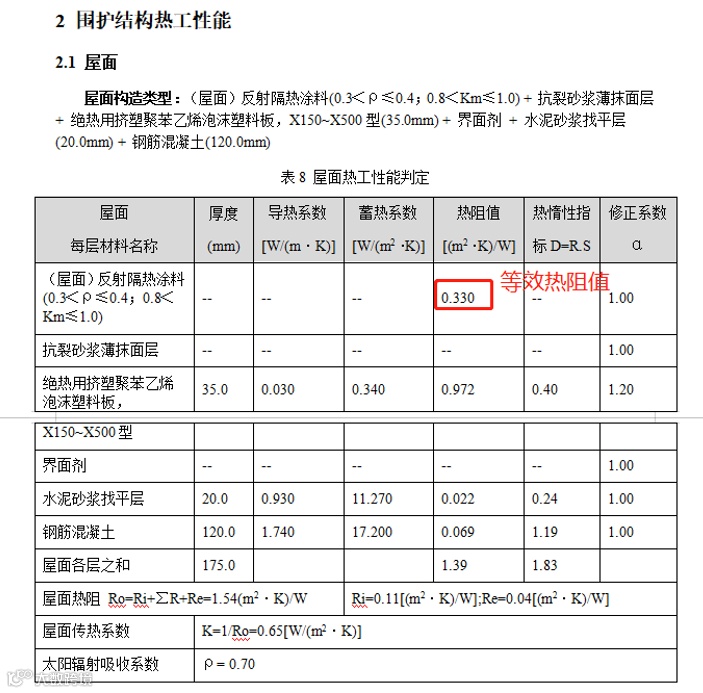

从屋面的热工计算中可知软件在进行规定性指标计算时，采取等效热阻值进行传热系数的计算

四、建筑反射隔热涂料的保温隔热的效果

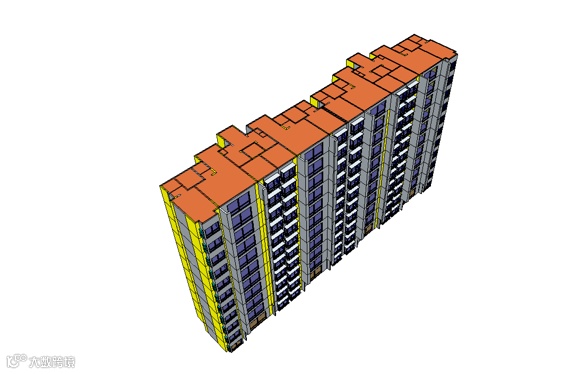

1.    计算模型

项目类型：住宅

项目地点：长沙

建筑层数：11层

体形系数：0.36

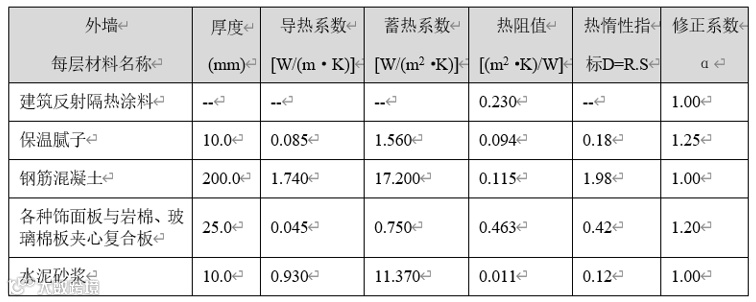

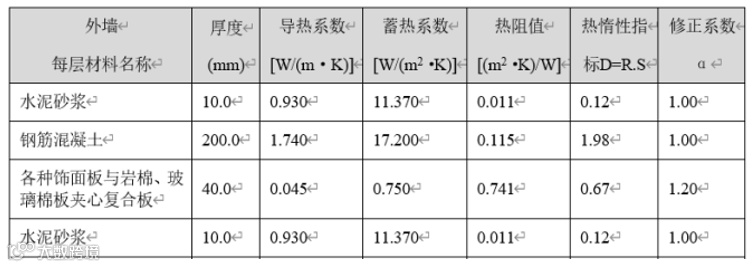

2.规定性指标计算

五、结论

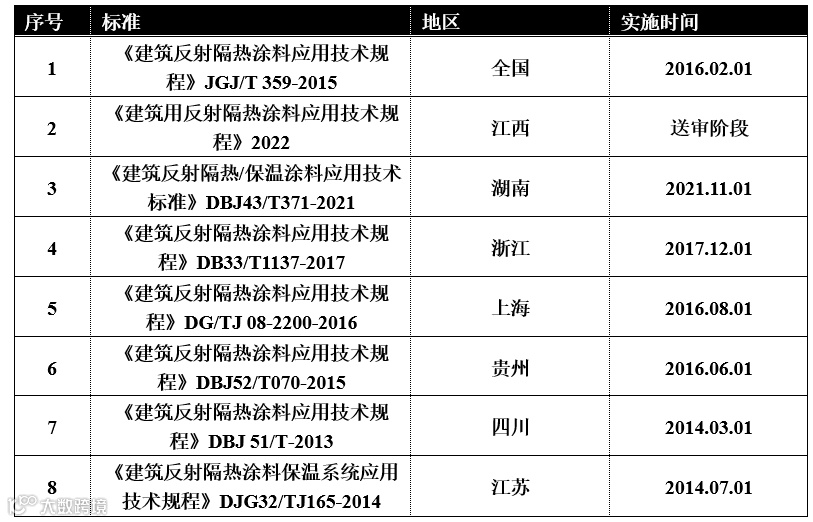

附表：各地目前已经实施使用的建筑反射隔热涂料标准一栏表

供稿 | 王佳员  审稿 | 朱峰磊   编辑 |  程梦雨
