今年3月住建部发布《“十四五”建筑节能与绿色建筑发展规划》；2021年10月，住建部发布全文强制性国家标准《建筑节能与可再生能源利用通用规范》，将于2022年4月1日起实施。

建筑节能领域的两项纲领性文件相继出台，“十四五”规划引导政策发力方向，国家标准将保障重点任务能落实到执行层面，建筑节能政策的顶层设计已愈发完善。随着顶层设计逐步在地方层面逐步落实执行，建筑节能和清洁能源行业需求增长空间广阔。

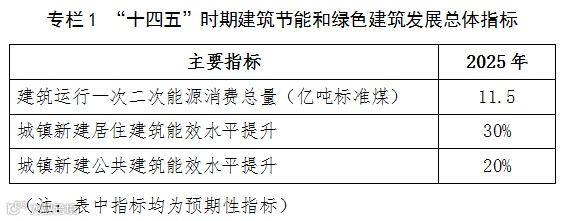

《规划》提出总体目标：到2025年，城镇新建建筑全面建成绿色建筑，建筑能源利用效率稳步提升，建筑用能结构逐步优化，建筑能耗和碳排放增长趋势得到有效控制，基本形成绿色、低碳、循环的建设发展方式，为城乡建设领域2030年前碳达峰奠定坚实基础。

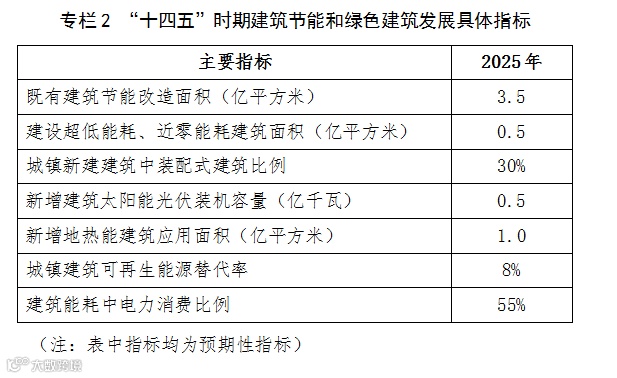

具体目标：到2025年，完成既有建筑节能改造面积3.5亿平方米以上，建设超低能耗、近零能耗建筑0.5亿平方米以上，装配式建筑占当年城镇新建建筑的比例达到30%，全国新增建筑太阳能光伏装机容量0.5亿千瓦以上，地热能建筑应用面积1亿平方米以上，城镇建筑可再生能源替代率达到8%，建筑能耗中电力消费比例超过55%。

下面我们进入案例环节，希望这些项目经验成为朋友的借鉴参考。

一、北岸广场二期光伏天窗

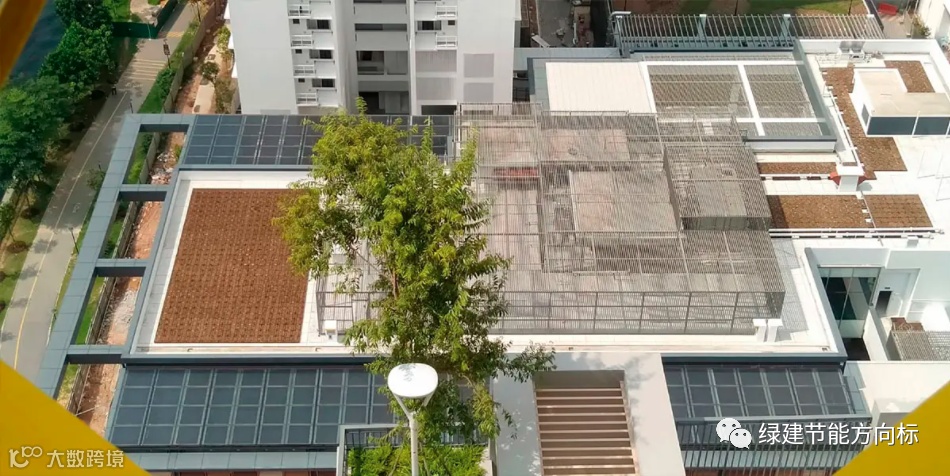

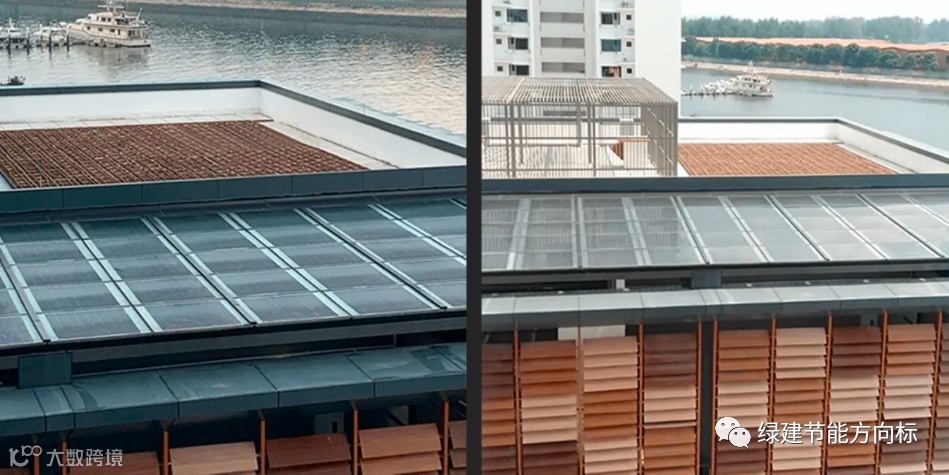

Onyx Solar 提供光伏玻璃来建造位于新加坡东北部榜鹅生态城北岸区中心的北岸广场二期天窗。

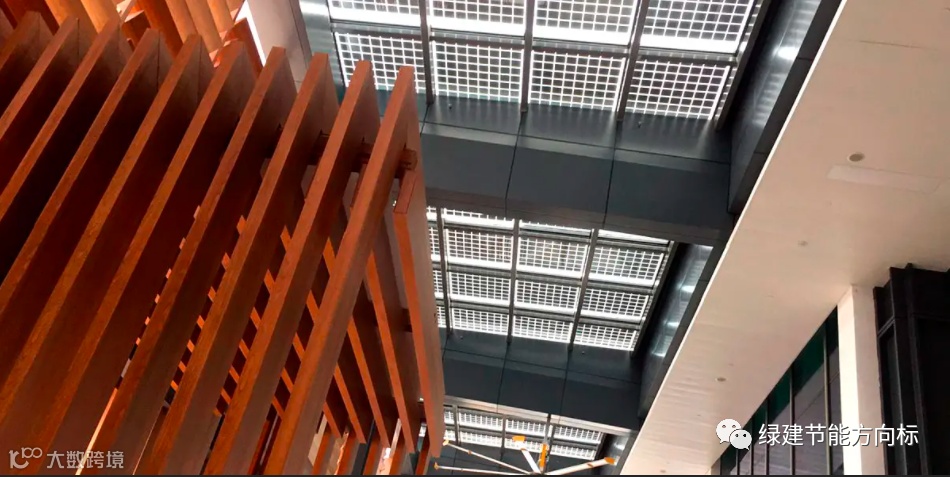

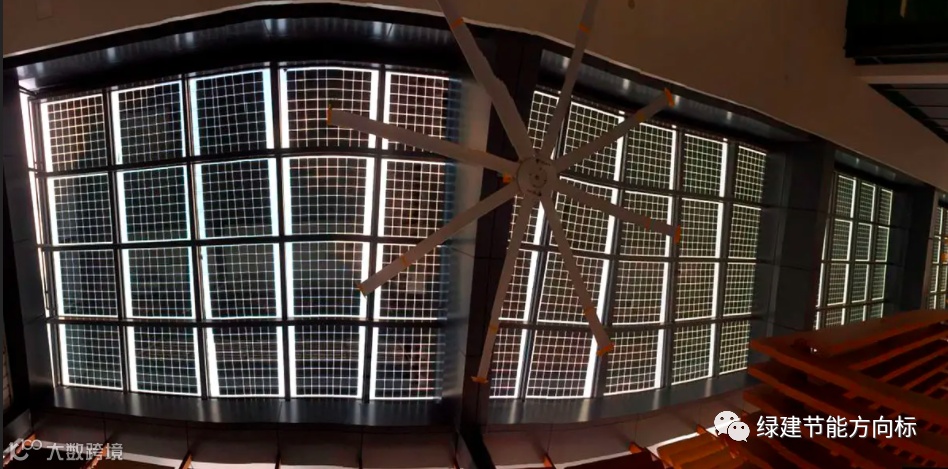

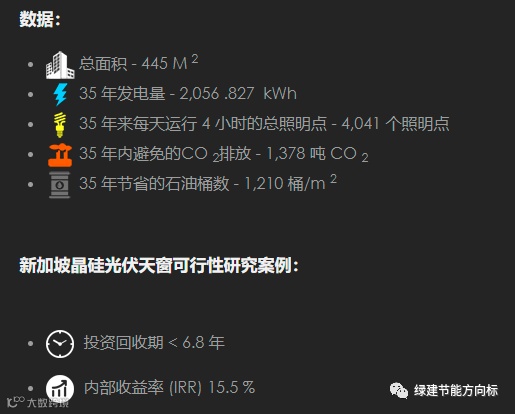

该装置由 198 个 单晶硅光伏玻璃模块组成，光伏玻璃配置为4+4 毫米和一个12 毫米的空气室，以提供额外的隔热。透明度为34%。168 个玻璃模块尺寸为1,592x1,408 毫米，其余的具有不同的尺寸，以完美适应建筑物的要求。

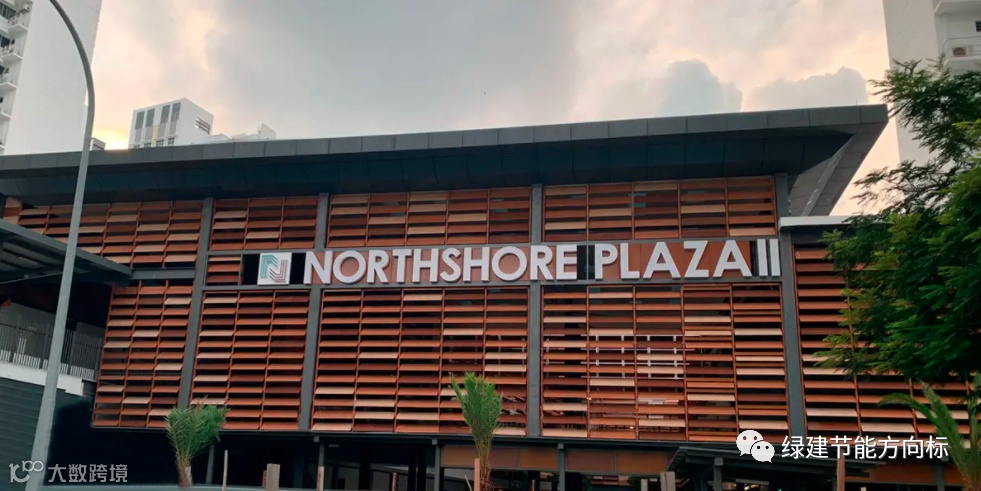

北岸广场是新加坡第一个“智慧可持续发展区”，也是第一个建在组屋内的海滨社区中心，为居民提供独特的海滨购物体验。北岸广场总建筑面积约19,500 平方米，设有超市、美食广场、餐厅、商店、儿童保育中心和娱乐中心。

除了商业设施，北岸广场还设计了一个综合的社区空间网络，提高了可达性。Community Spine 提供从 Samudera 轻轨站到相邻住宅区以及榜鹅长廊的无缝连接。它允许方便和隐蔽地进入海滨。

该项目由新加坡公共住房管理局建屋发展局 (HDB) 开发。这家公共机构成立于 1960 年，负责规划和开发新加坡的住宅区；建设家园和改造城镇，为所有人创造优质的生活环境。它在城镇提供各种商业、娱乐和社交设施，为居民提供便利。50 多年来，他们为几代新加坡人提供了优质和负担得起的公共住房。

这个装置加入了在该国执行的项目列表中，突出了丹戎巴葛中心的光伏天篷，这是新加坡最大的摩天大楼，由SOM设计并由技术跨国公司三星拥有。

团队

客户：建屋发展局组屋中心 - 新加坡政府

建筑师：WOHA建筑师

机电工程师：Beca Carter Hollings & Ferner

立面设计师：iGAP Singapore

二、VILLA FLORESTINE - 摩纳哥政府光伏天窗

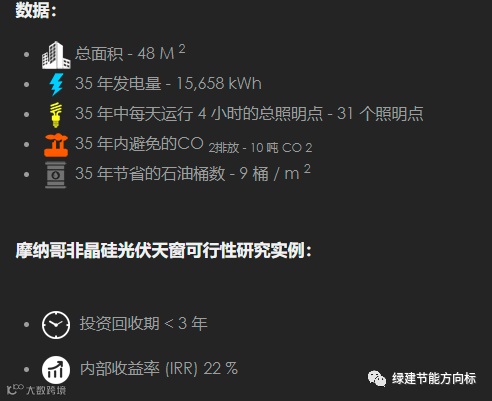

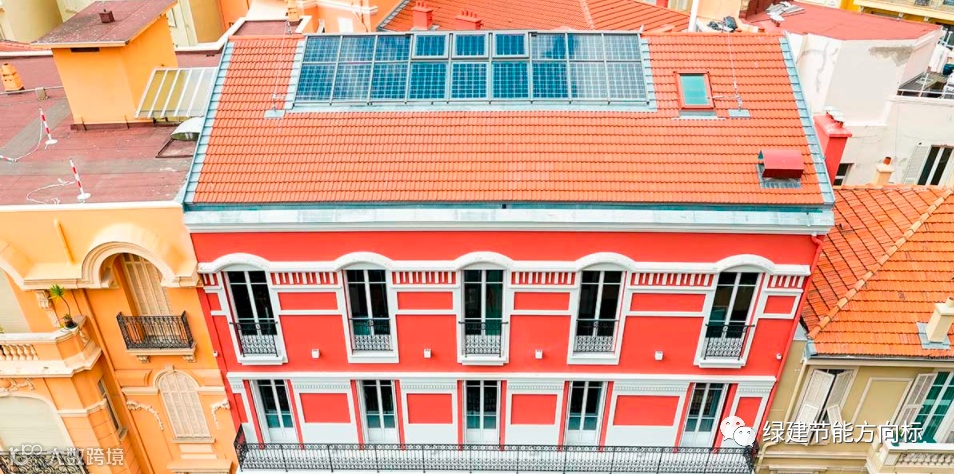

Onyx Solar 已完成在摩纳哥公国的第一个项目。它是一个 48 m 2 光伏天窗，由晶体硅光伏玻璃制成。

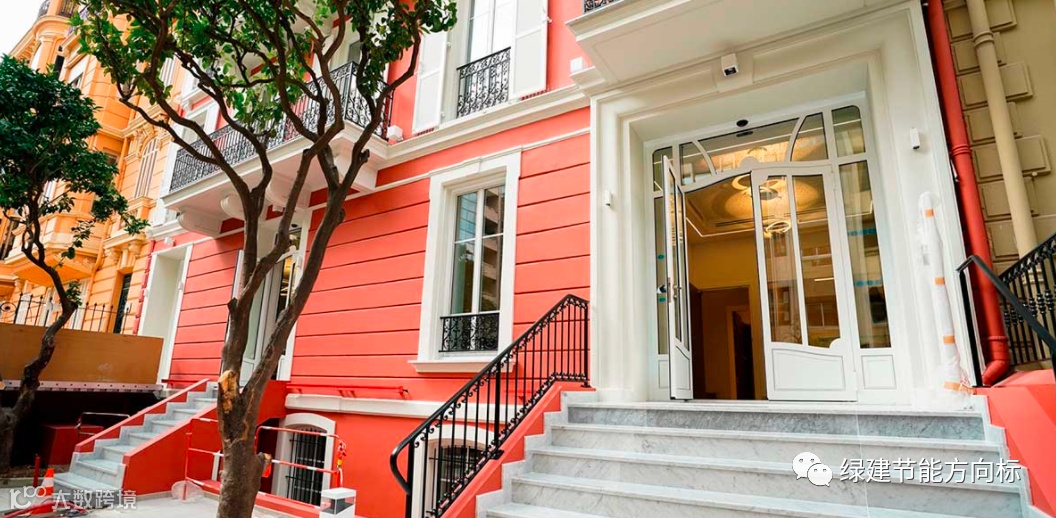

这个天窗是弗洛雷斯汀别墅翻新工程的一部分，这座标志性建筑是摩纳哥政府就业办公室的所在地。

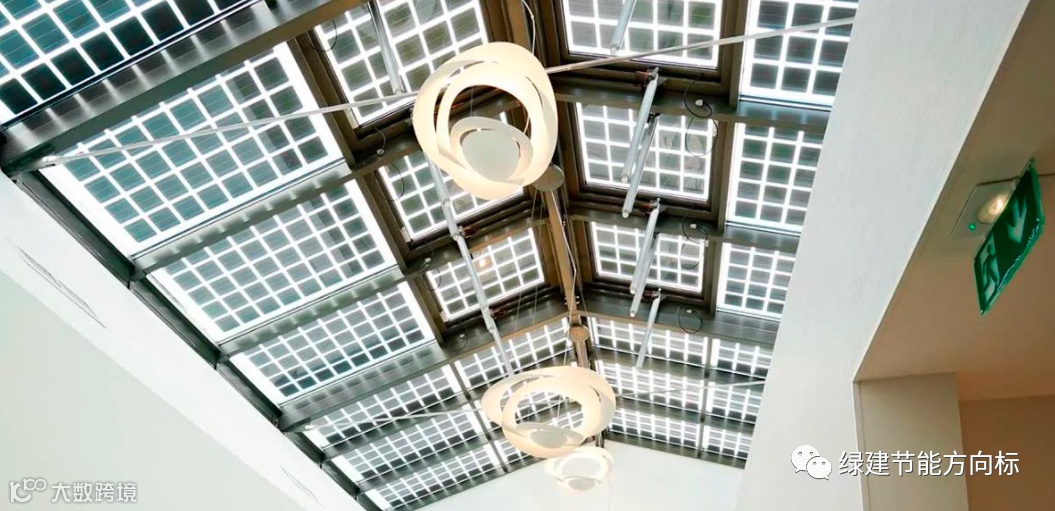

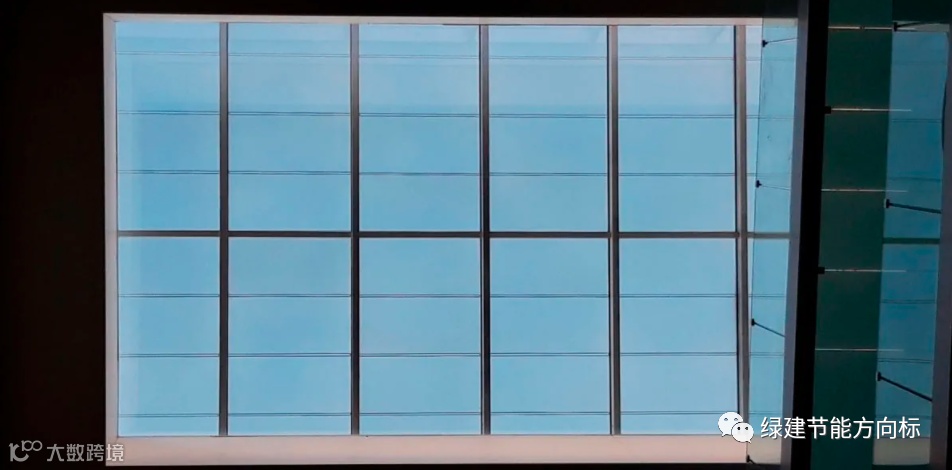

光伏天窗案例



* Onyx Solar Energy SL 不对报告中的内容准确、完整或最新做出任何明示或暗示的陈述、保证或保证。

 光伏玻璃已制造成 9 种不同厚度的尺寸和氩气空腔。光伏装置一直是这座建筑现代化的关键，使其能够产生自己的清洁和免费能源。由于这个天窗，摩纳哥政府加入了一长串已经将光伏玻璃集成到其建筑物中的其他可持续城市和州。

客户：摩纳哥政府
机械/电气/结构安装人员；La Fonderie de Monaco
建筑师：NMI atelier d´architecture / Monaco

三、阿尔卡拉 33光伏天窗

Onyx Solar为主要的光伏天窗制造了光伏玻璃，用于修复和改造这座于 1900 年在马德里阿尔卡拉街 33 号建造的历史建筑。

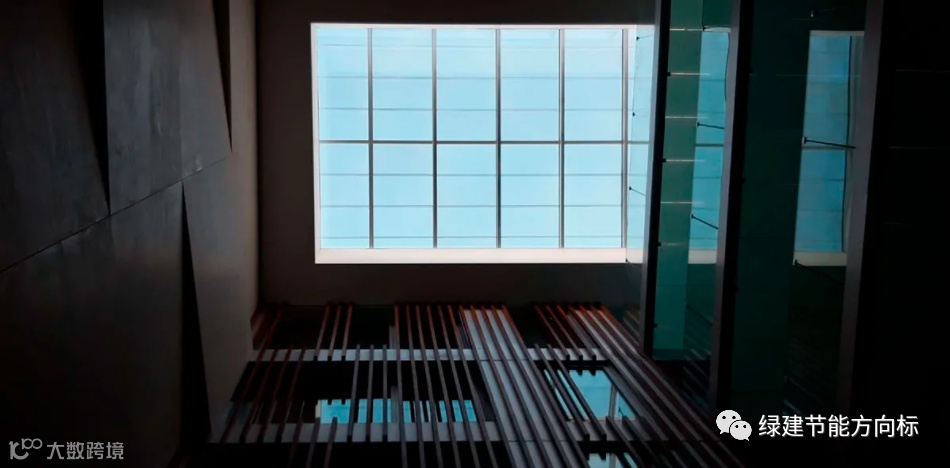

该装置由12块高透光度的非晶硅光伏玻璃组成，最大限度地增加自然光的进入。每个玻璃模块尺寸为 2,438x1,160 毫米，并有一个气室。

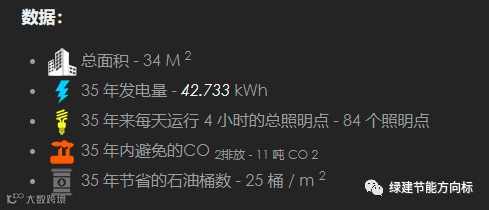

总的来说，这个 34 m 2 光伏天窗将通过产生清洁能源和改善建筑物的绝缘性以及过滤有害的太阳光线来提高建筑物的效率。

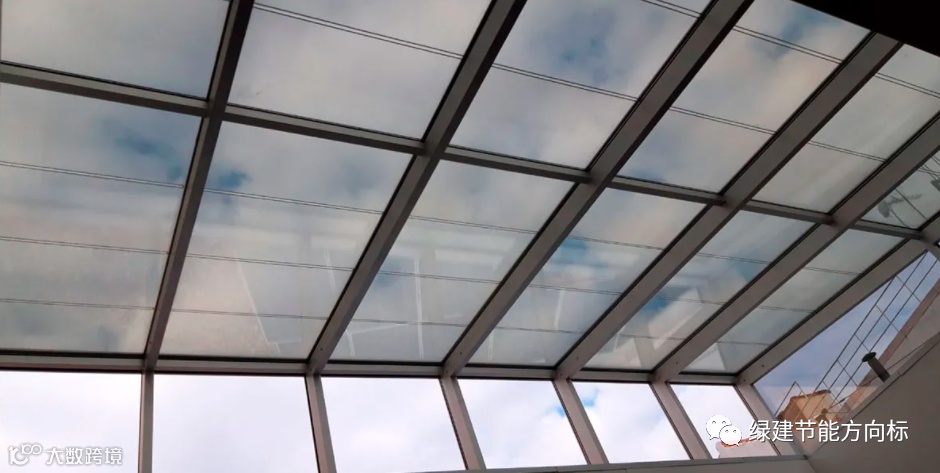

光伏天窗示意

这座标志性建筑位于马德里别墅历史建筑群内，这是一个考古保护区，因此具有一定程度的保护，需要修复外立面、楼梯和门户等元素。

国际乳制品公司Reny Picot选择了位于马德里市中心的标志性物业，将其全部用于新总部。工程包括对 2005 年被宣布为废墟的建筑进行功能恢复，并将其作为阿尔卡拉街那段城市立面的特色建筑元素进行增强，这是由建筑工作室Díaz & Díaz Architects设计的行动。

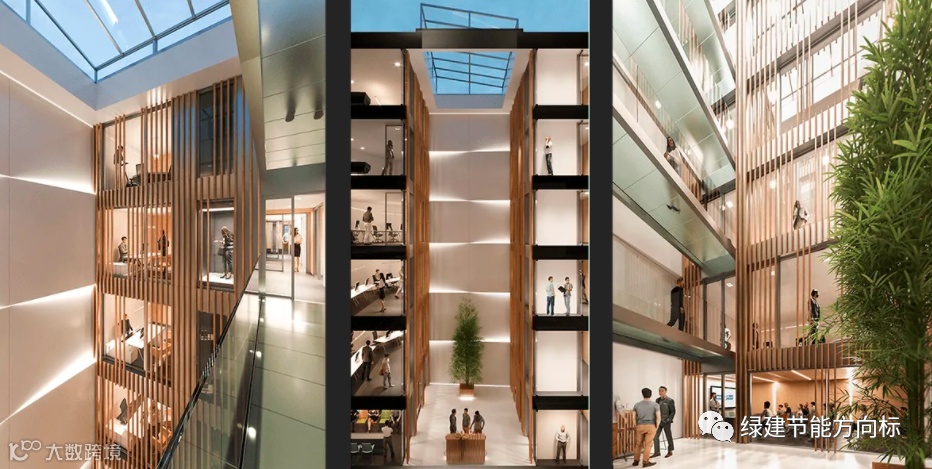

在建筑的中心，建筑师设计了一个壮观的楼梯，带有光伏天窗，与玻璃走道和全景电梯相连。



安装由 Onyx Solar 在马德里的官方销售点 Magic Block Engineers 进行。



团队：

客户：雷尼·皮科特

物业：La Mucheda SL

建筑师：Díaz & Díaz Architects

总承包商：Desarrolla

机械/电气/结构安装人员；魔块工程师

四、ELSA TRIOLET - TAHON LES VOSGES光伏天窗

位于法国的旧 Elsa Triolet 研究所，建于 1979 年，在其重建中采用了 Onyx Solar 玻璃。

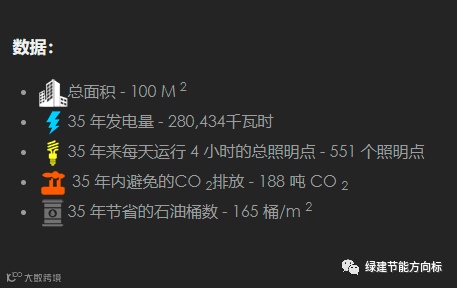

大厅配备了 100 m 2  (1077 sqft) 的单晶电池光伏太阳能玻璃天窗（1,600X800 mm 模块，每个模块 124 Wp）。此外，每个模块都有双层玻璃和一个 16 毫米的氩气室，可以完美地与外部绝缘并防止有害的太阳辐射。



除了产生超过 300 MWh 的能量外，它还将防止 200 吨 CO 2排放到大气中。

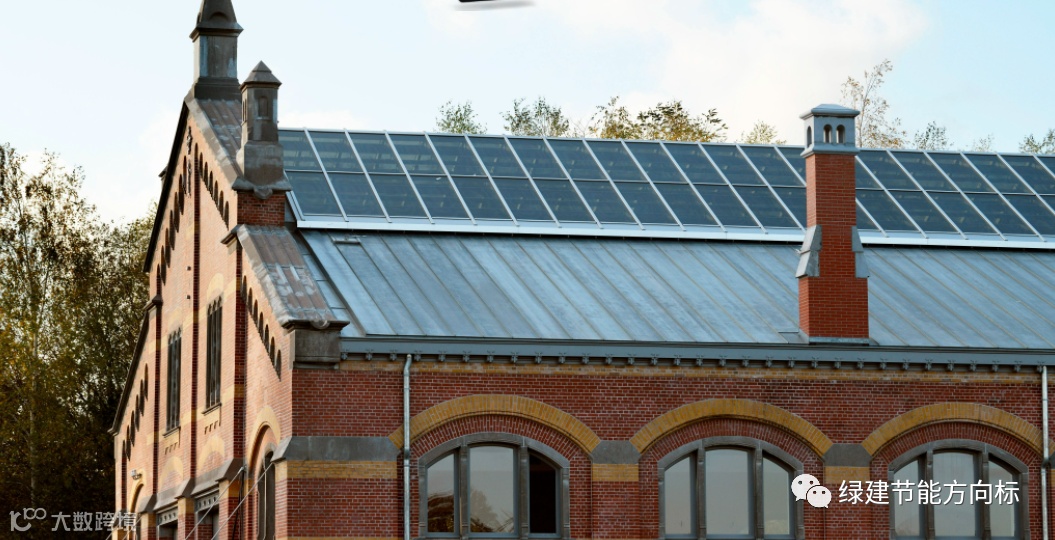

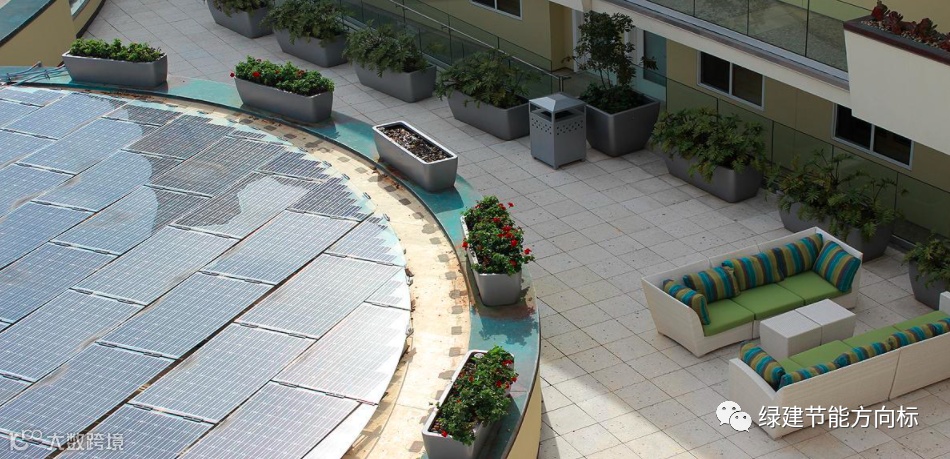

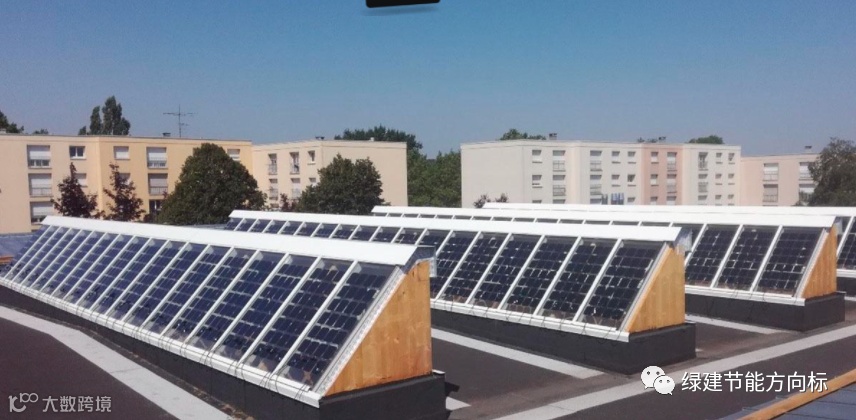

屋顶光伏示意

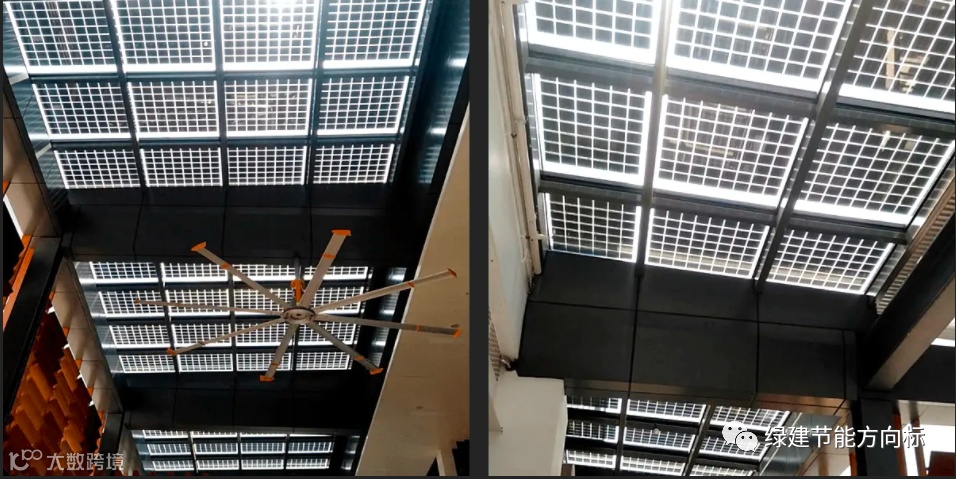

光伏天窗示意

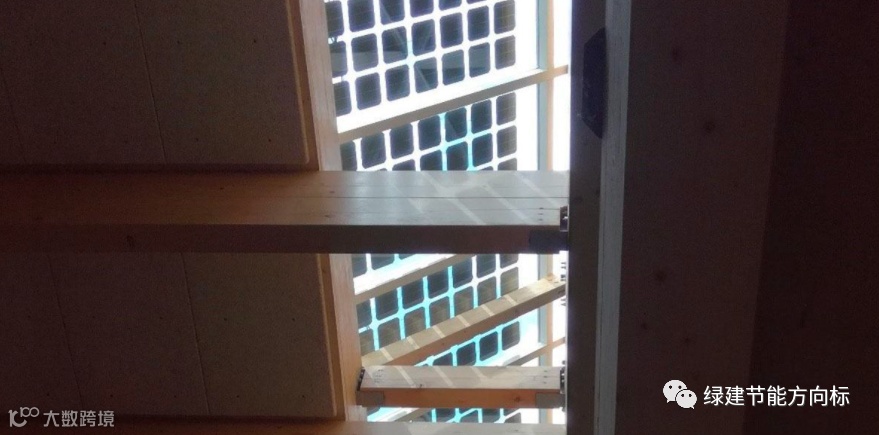

光伏天窗示意

五、RESTORATION 海关仓库 ESSEN光伏天窗

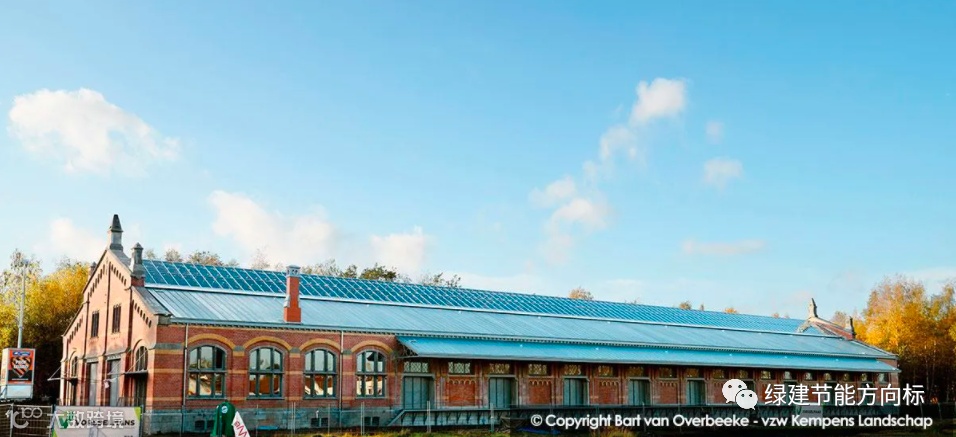

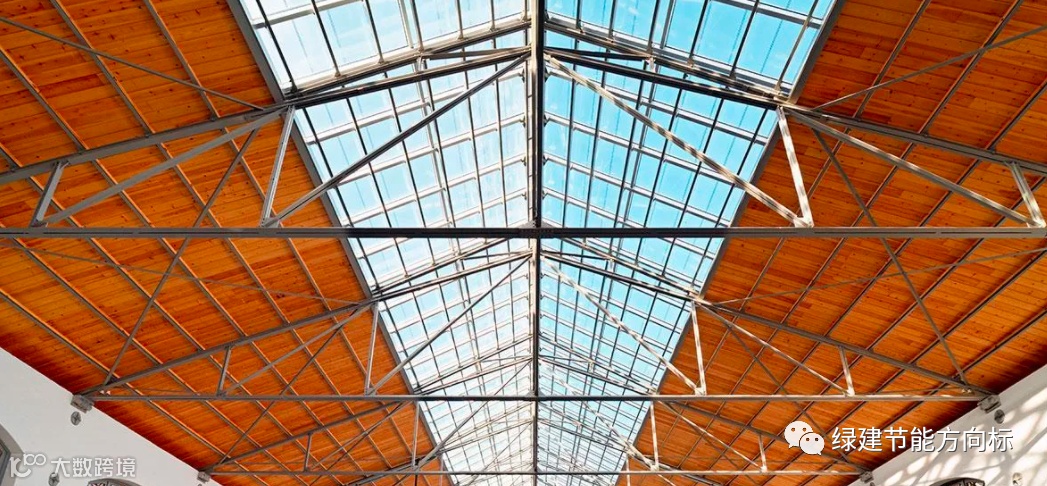

由透明太阳能光伏玻璃制成的高科技光伏装置位于埃森海关仓库海拔 16 米处。任何进入大楼的人都会立即被精心修复的空间所震撼。



这座 1902 年的佛兰芒新文艺复兴风格建筑是比利时和荷兰之间最重要的边境站。现在，其主要目标是促进可持续性。



光伏天窗是 Interreg Flanders-Netherlands 欧洲项目的一部分，在该项目中，几个合作伙伴研究如何使纪念碑更具可持续性。

为了在 20 世纪初的建筑物中结合最新技术和可持续材料，Onyx Solar通过将440 块玻璃与绝缘室结合，为建筑物的中央天窗区域提供了具有中等透明度的非晶硅技术光伏玻璃.



大楼原有的玻璃早已消失，决定将800 m 2  (8,611 sqft)的光伏玻璃集成到新的天窗中，既能采光又能发电。

由于 Vorsselmans 承包商的安装，这座建筑将产生600 兆瓦时的电量，并防止向大气排放 400 多吨 CO 2 。



在这个仓库中应用新的创新技术的挑战已经成为现实。在这座受保护的历史建筑中，定制的光伏玻璃在设计和位置上都得到了完美的融合。

建筑BIPV案例

 “我们开始进行湿热研究。具体来说，计算了哪种类型的太阳能电池板可以让足够的光线通过，并且不会对历史屋顶的底层钢结构产生负面影响。结果是一个可操作的天窗，它被完美地整合到修复后的棚子中。"



 Jan De Haes，安特卫普省副市长兼 Kempens Landscape 联合总裁。

“该装置非常适合建筑物。在 1902 年建造海关仓库期间，还使用了现代技术。这些面板每年将产生约 20,000 千瓦时的电量。Robotland 可能会使用电力，这是一个位于大楼内的教育科技园。"埃森市市长 Gaston Van Tichelt。

奖项与认可：

• 获奖者：维护或翻新奖 - 2020 年 CABE 建筑环境奖。

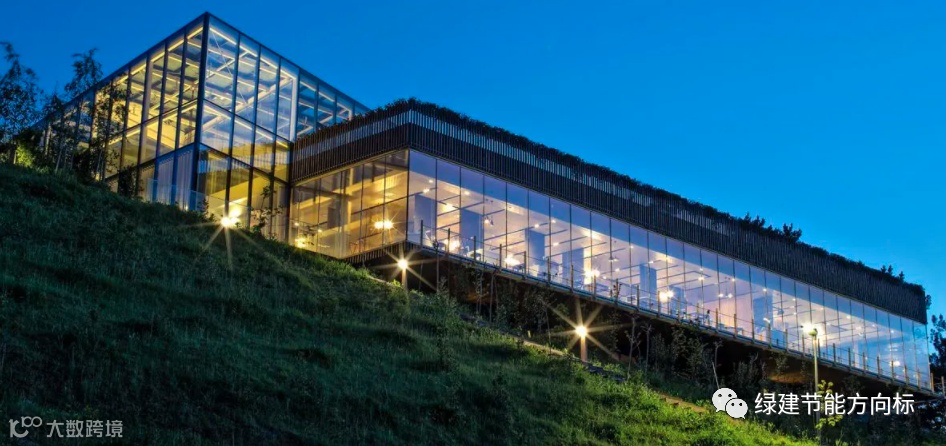

六、阿祖门迪餐厅光伏天窗和幕墙

Azurmendi 餐厅不仅获得了LEED 金牌认证，还被宣布为2014 年世界上最可持续发展的餐厅。

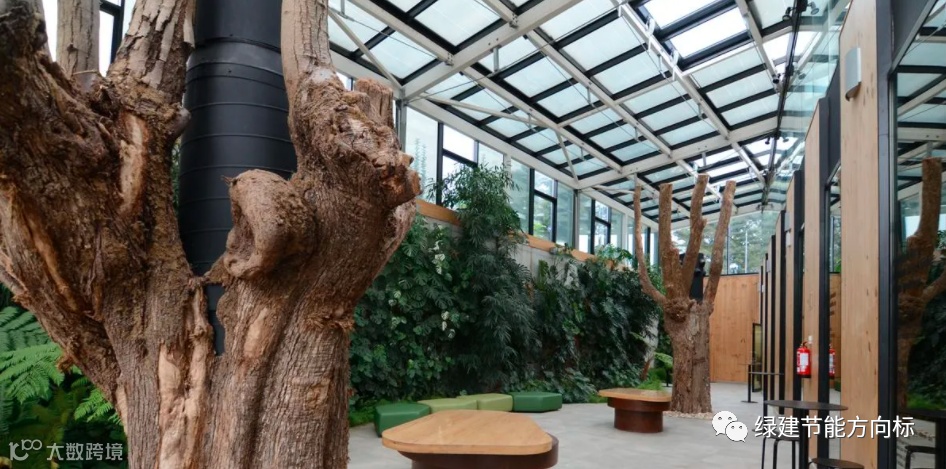

建筑BIPV案例

该项目在幕墙和天窗中集成了超过200平方米的光伏玻璃，被认为是整个欧洲最优秀的光伏集成解决方案之一。



所使用的低发射率（或低辐射）玻璃由非晶硅制成，具有20% 的半透明度（L vision）。这种玻璃可以让日光进入室内，同时过滤掉高达 99% 的紫外线和 95% 的红外线，从而防止对室内家具、人或植物的伤害和温室效应这在玻璃覆盖的建筑物中很常见

天窗和幕墙的总装机容量为 21 kWp，每年产生约16,500 kWh，同时防止 11 吨二氧化碳排放到大气中。

这家米其林三星餐厅位于比斯开省拉拉贝祖镇，由 Eneko Atxa 掌舵，仅用两年时间就位列“世界 50 佳餐厅”排名第 19 位。

七、精品酒店光伏屋顶

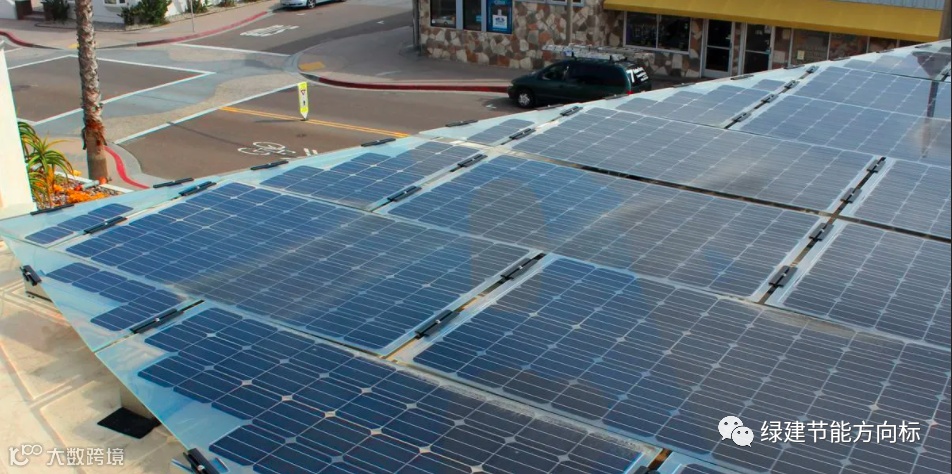

这个位于南码头的太阳能光伏系统 - 位于加利福尼亚州帝国海滩的万豪傲途格精选酒店及度假村 - 位于海滨，表明使用光伏玻璃进行设计几乎没有限制。



凭借 Onyx Solar®通过Soorya Unlimited（一家专注于太阳能和项目开发。

Soorya Unlimited 提出了一种在酒店中包含光伏技术的解决方案，Onyx Solar® 是设计此类光伏建筑解决方案的安全选择。



通过设计具有超过 55 种不同形状且完全无框的定制形状玻璃模块，实现了以光伏屋顶形式创建完全可定制的解决方案的目标，该解决方案需要更美观的外观。

由 Onyx Solar® 设计和制造的光伏玻璃由晶体硅太阳能电池组成，装机容量达到38 kWp。该解决方案使 Pier South每年可发电 58,500 千瓦时，用于建筑物的自用，从而防止向大气排放39 吨 CO 2 。



Soorya Unlimited 的安装平放在屋顶上并有压载物，因此屋顶没有穿透。此外，整个阵列下方还将安装一些灯串，进一步提升美感——在夜间点亮时，它们将使整个屋顶看起来像一个舞池。这家豪华酒店拥有 78 间现代化客房，设有私人阳台，可俯瞰太平洋的壮丽景色。可以肯定的是，这是一个可持续发展和放松相结合的地方。
