夏热冬冷地区冬季工况下空调供暖间歇运行模式带来的“干法地暖”机遇

祝贺“江阴达诺新型建材有限公司”

入驻“PKPM绿材在线”

《上海市超低能耗建筑技术导则》对居住建筑供暖空调负荷和能耗的计算方法，引入了“部分时间、部分空间”的间歇运行模式，初衷是认为这种模式更契合上海居民的生活和用能习惯，也是一种被认为更节能的运行模式。但在工程实践操作中，这种计算方法遇到了挑战。夏季供冷工况并无过多争议，但冬季供热工况下，目前有大量的住宅项目采用地板供暖，常规的湿法地板供暖需要保持长时间的运行，用户通常不会按照间歇运行模式来控制，从而在事实层面出现了连续运行的工况，进而出现了对空调间歇运行计算模式的质疑。

从节能角度，采用可以间歇运行的空调系统仍然应该是推荐的方向。针对地板供暖的应用，采用干法地板供暖施工工艺成为推荐的方向★★★。干法地板供暖通常是指预制沟槽保温板将加热管敷设在预制沟槽保温板的   沟槽中，加热管与保温板沟槽尺寸吻合且上皮持平，不需要填充混凝土即可直接铺设面层的地面辐射供暖形式（典型构造下图）。

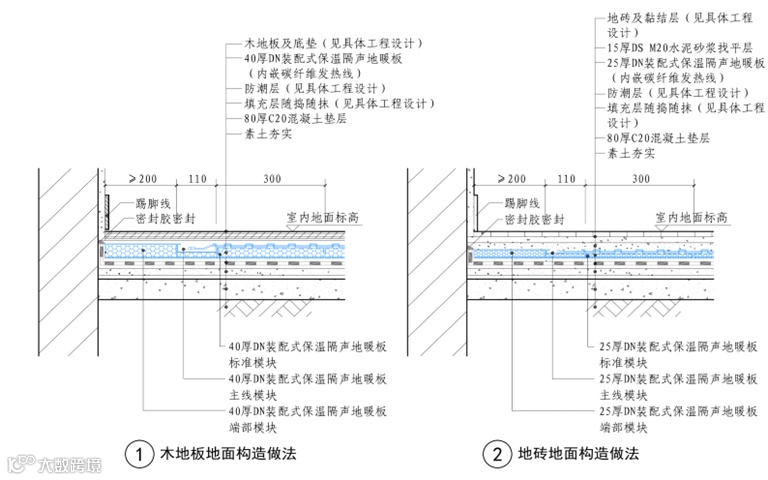

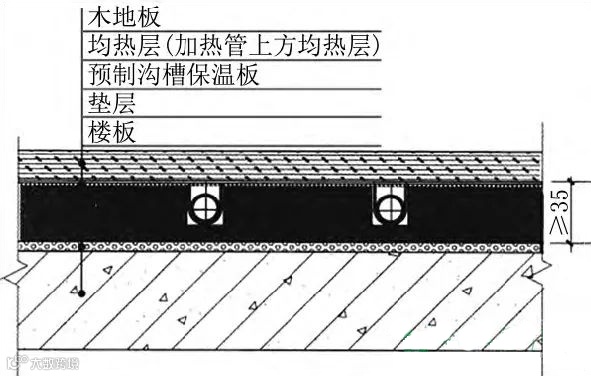

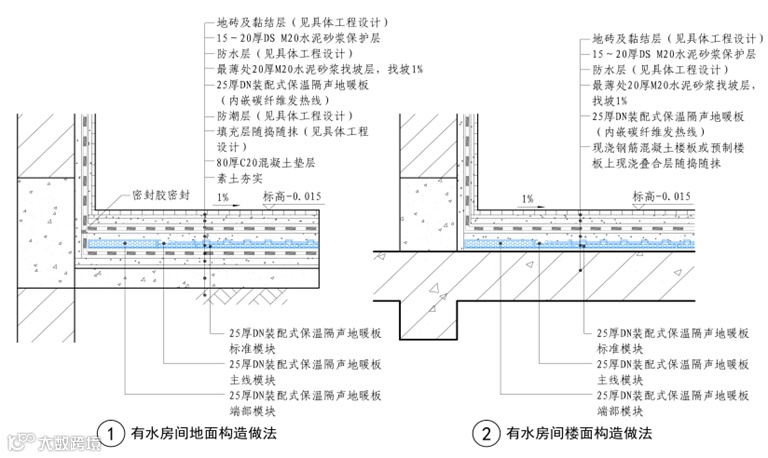

图1干法地板供暖典型构造做法

干法地板供暖工艺中供暖盘管无混凝土浇筑层，因此具备更快速的温度调节能力。相关实测对比研究结果显示，达到相同室温所需的时间，干法地板供暖仅为常规湿法地板供暖的1／2，这为地板供暖的间歇使用及行为节能提供了有利条件。对上海典型超低能耗住宅案例计算表明，干法地板供暖在工作日间歇运行模式下，比供暖季连续运行模式年累计耗热量降低12％以上。

因此,干法地板供暖的构造做法在夏热冬冷地区,冬季工况环境下有着十分明显的节能降碳效果,适宜在夏热冬冷地区进行大面积推广。

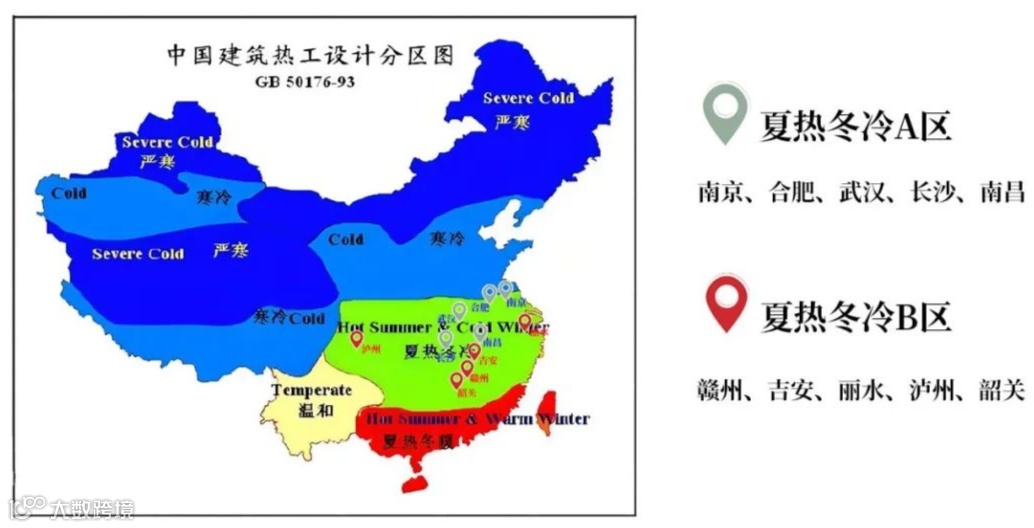

图2夏热冬冷代表城市

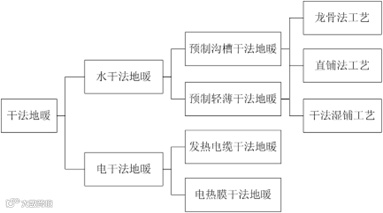

干法地暖是指地暖绝热保温层，在厂预制化一体生产，现场直接拼接，无需回填混凝土固定水暖管道，而是直接在干法模块上面铺设面层的一种地暖施工的方式。根据干法地暖的工艺不同，干法地暖又可分为以下几种：

2. 干湿两种地暖性能对比

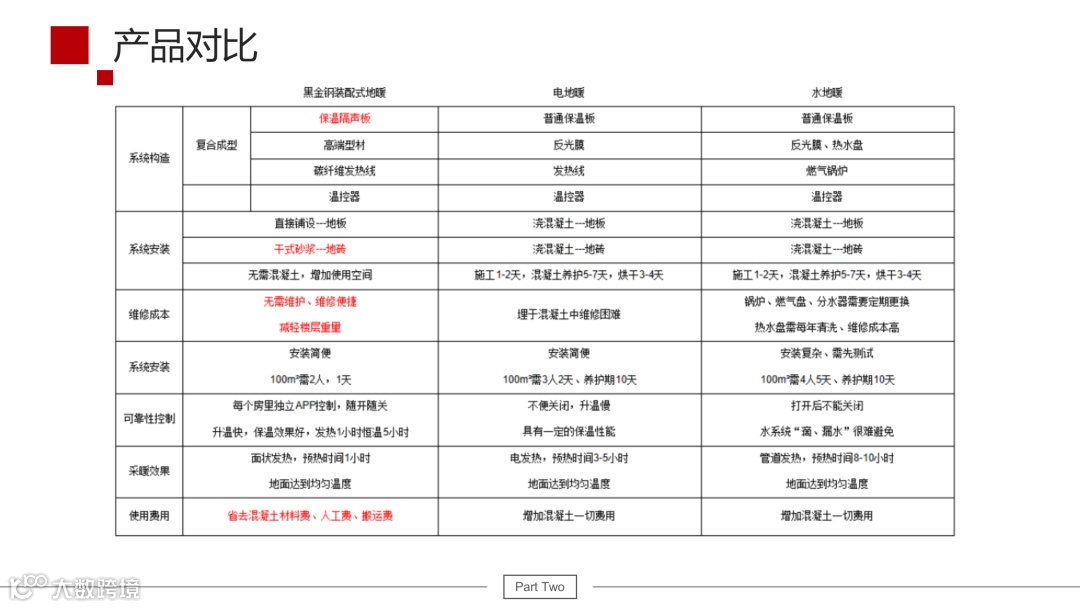

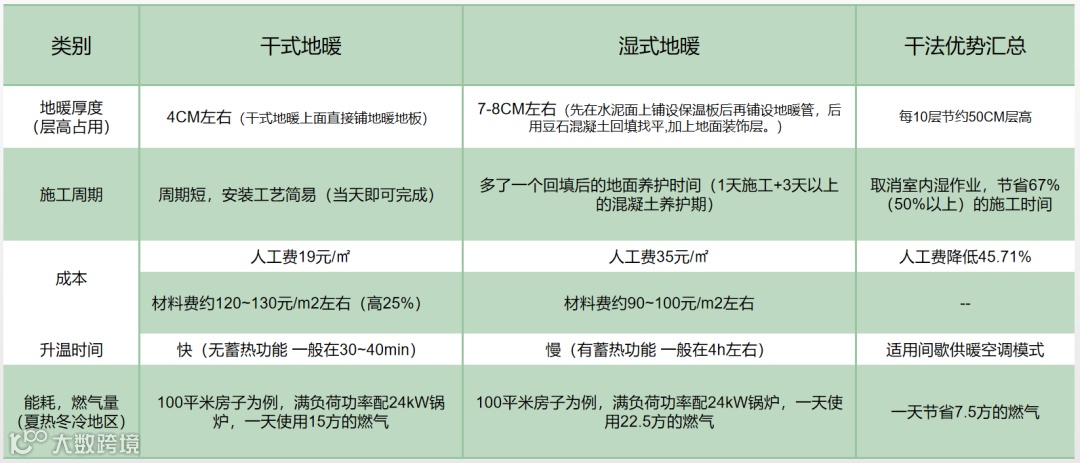

夏热冬冷区域——干法/湿法地暖性能对比分析

表格来源：PKPM绿材在线

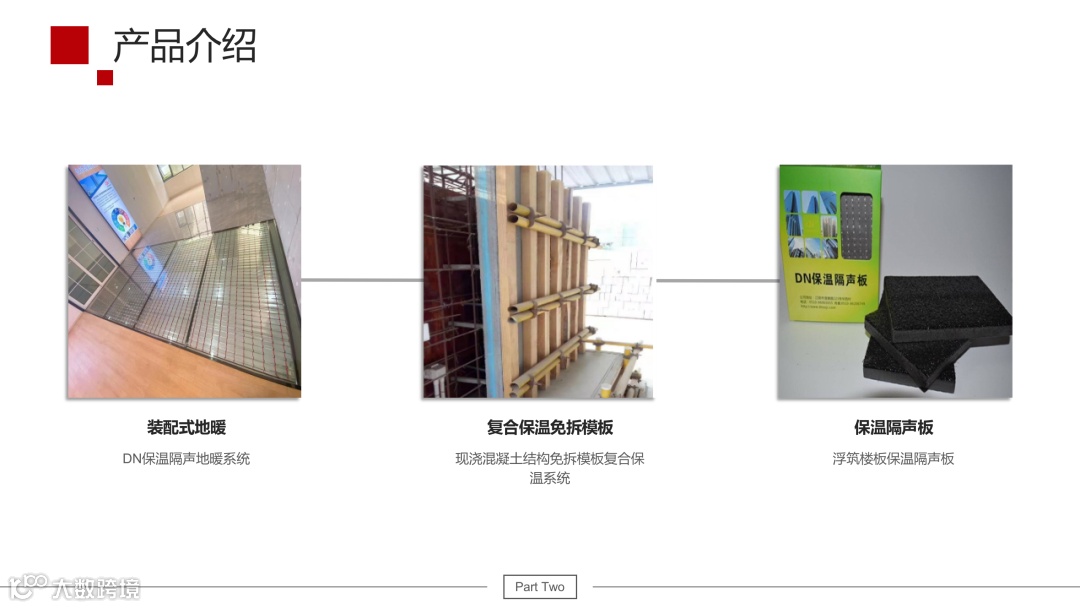

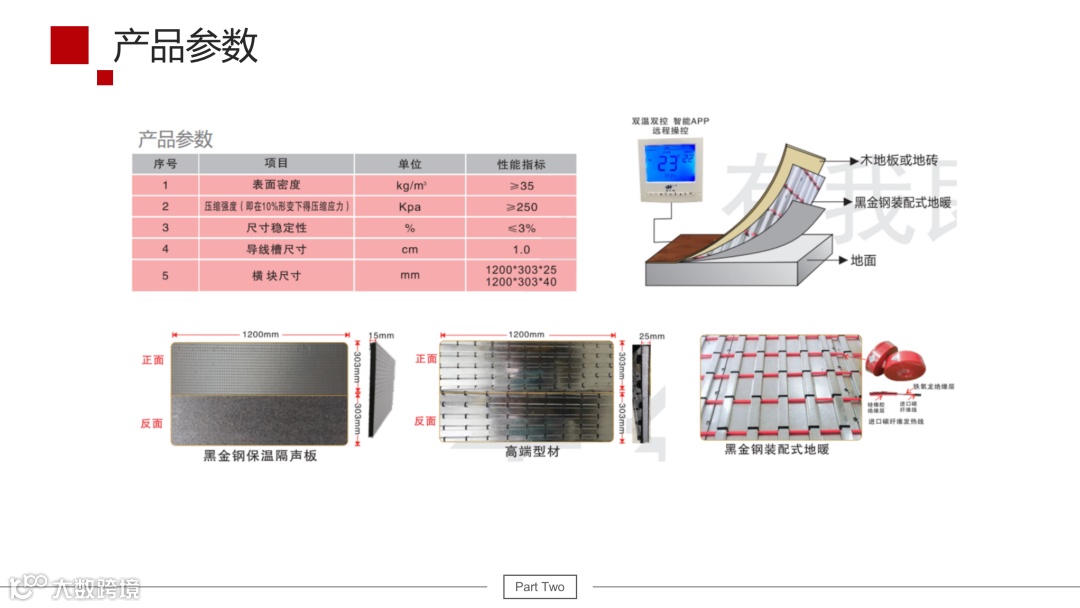

3. 干式地暖构造优点

<<滑动查看

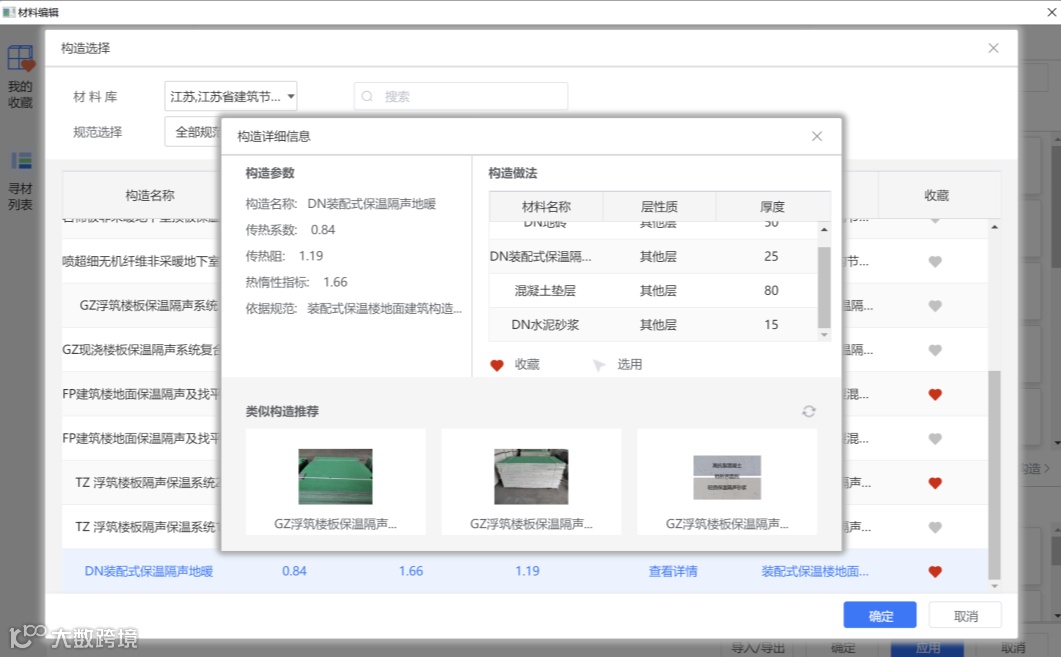

感兴趣的设计师们可直接在V4新版材料编辑ribbon搜索“DN装配式保温隔声地暖”，了解更多节点做法、技术指标以及项目案例等。

期待更多优质材料商的楼地面地暖“干法施工”构造做法加入“PKPM绿材在线”云端数据库，实时传递市场新材料、新工艺做法！！！加入即可参与实际工程计算，与设计师在线互动交流哦。

加入请扫下方二维码联系小编：



也欢迎各位材料商朋友入驻“绿材在线”，与PKPM携手共同将更多的优质产品应用到海量的建筑工程项目当中！

厂商入驻请扫描下方二维码：

供稿丨张春芳，卿欣   审稿丨朱峰磊
