这么多种外墙传热系数简化算法,到底怎么选择?

这么多种外墙传热系数简化算法,到底怎么选择? PKPM绿色低碳
2023-07-24
4
导读:这么多种外墙传热系数简化算法,到底怎么选择?


外墙传热系数简化算法简单来说就是外墙主体部位的传热系数和修正系数的乘积。根据各地政策不同,一般通过外墙主断面的传热系数,或主断面和热桥部位面积加权后的传热系数,根据保温类型/平窗、凸窗形式/建筑结构形式/构造形式等内容,确定好修正系数后,对外墙传热系数进行修正的方法。大致可以归纳为以下几类:

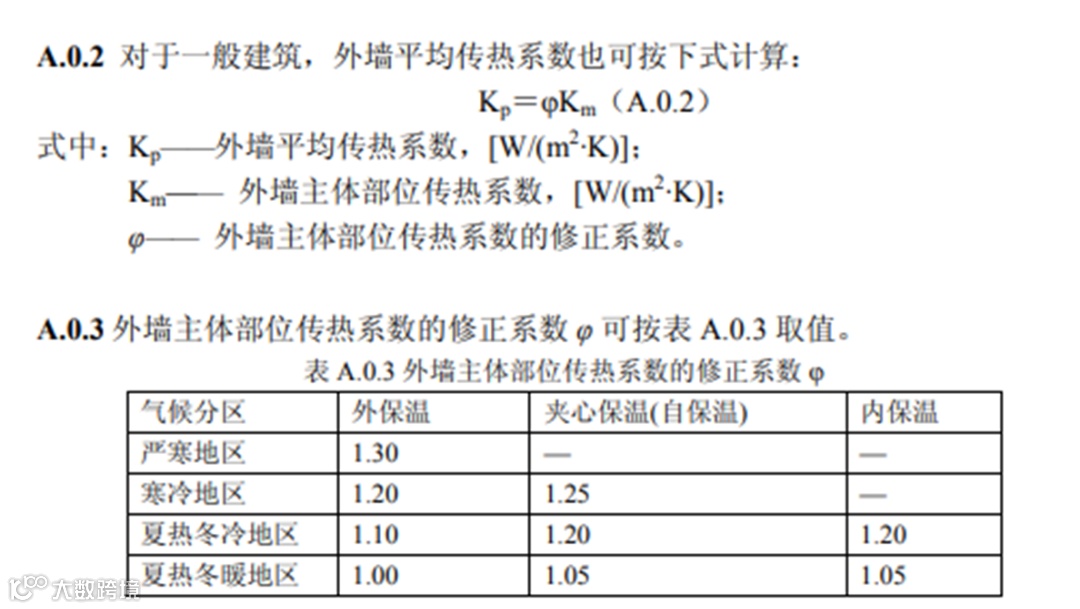

1、《公共建筑节能设计标准 GB 50189-2015》附录A中,外墙平均传热系数计算的简化算法。此类修正系数与所在的气候分区和保温形式有关系,根据气候分区的不同及保温形式不同,选择不同的修正系数进行计算。但要注意如果标准中对简化算法有说明,但未包含项目使用的保温形式,建议不选择此算法。

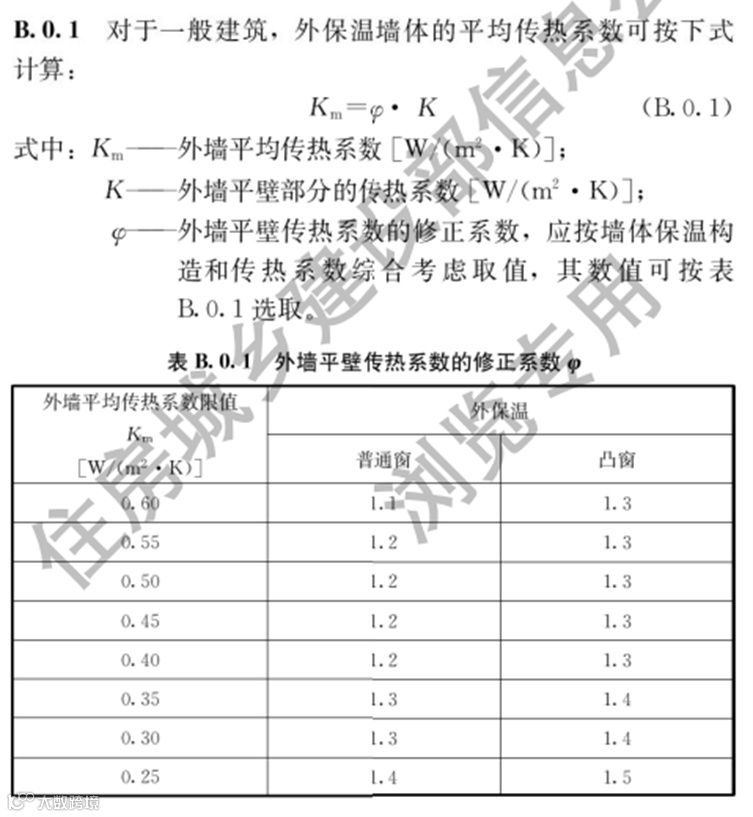

2、针对居建,《严寒和寒冷地区居住建筑节能设计标准JGJ 26-2018》附录B也给出了外墙传热系数的简化计算方式。与公建的简化算法不同的是,居建的简化只用于外墙外保温中,且修正系数随外墙的传热系数限值和窗户的类型而变化。另外要注意各地的地标限值要求可能会有所差异,如果设计不在限制范围内,不推荐使用此算法。

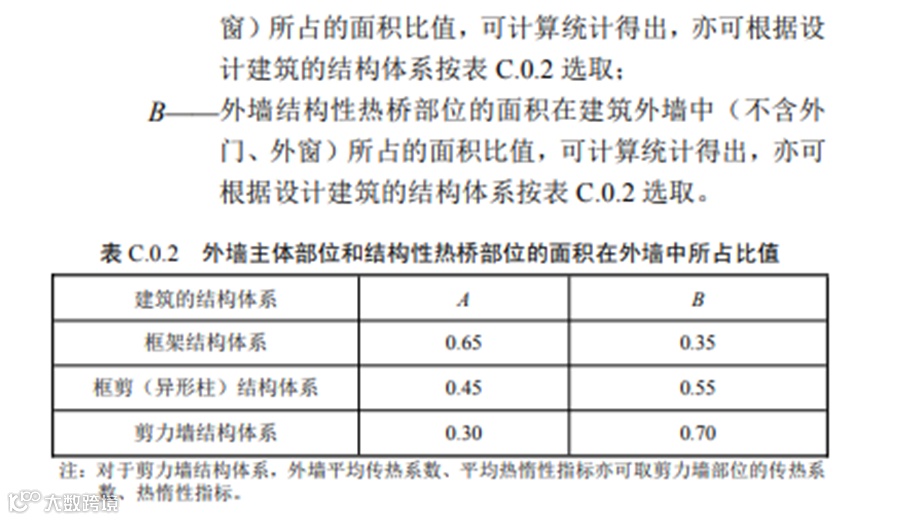

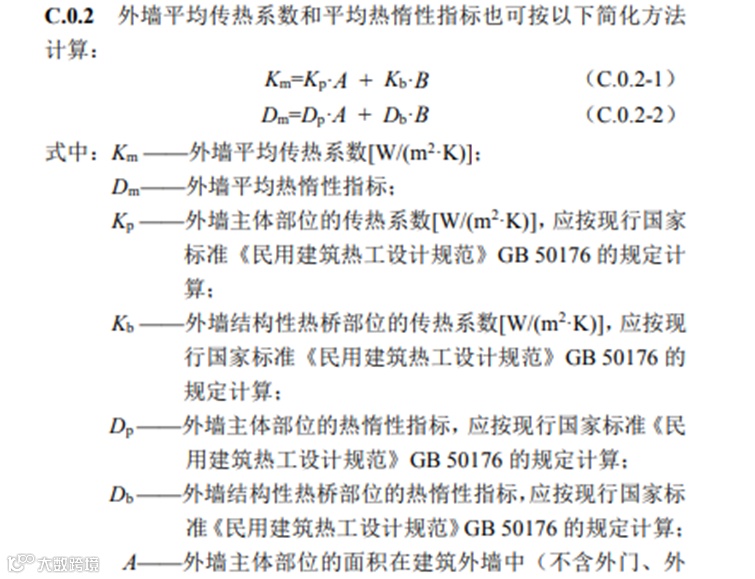

3、《福建省居住建筑节能设计标准 DBJ 13-62-2019》中,外墙平均传热系数和平均热惰性指标可根据设计使用的结构体系,通过确定外墙主体部位和结构性热桥部位的面积在外墙中所占比例,进而计算出外墙传热系数。如果未使用标准包含的结构形式,不推荐使用此算法进行计算。

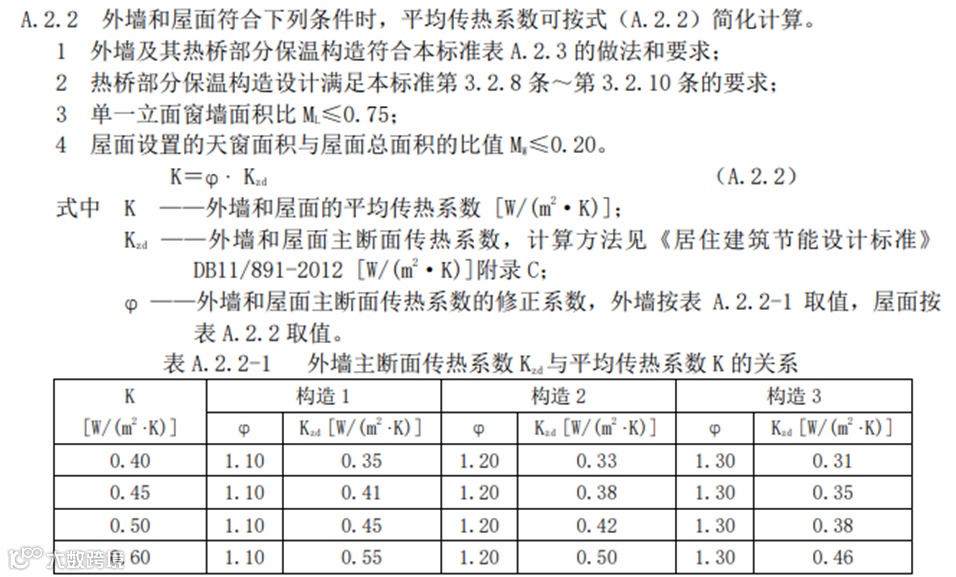

4、北京市的《公共建筑节能设计标准 DB11/687-2015》中,当外墙及其热桥部分保温构造符合标准表 A.2.3 的做法和要求,热桥部分保温构造设计满足标准第 3.2.8 条~第 3.2.10 条的要求,且单一立面窗墙面积比 ML≤0.75时,可以使用简化算法计算。根据不同外墙主断面的传热系数值,并根据标准中表 A.2.3确定使用的构造类型后,就可以取合适的修正系数进行计算。但要注意未列入表A.2.3的保温构造做法,可以通过实际构造计算 RR值,按其数值范围归入相应类别。


综上可以看出,相对其他各类外墙传热系数计算方式,简化算法理解起来相对容易,计算也相对简单。当然通过不同的计算方式,得到的外墙的传热系数是不同的,设计师可以根据当地规则进行择优选择。
