导读

深圳九星印刷包装集团有限公司是华润下属的重要印刷包装企业，同时也是国内医药包装领域头部企业，为解决基地发展空间受限、提升产能，达成转型重塑目标，根据华润三九战略布局，配套华润内部客户产能的转移与扩大，计划在湖南省郴州经济开发区建设九星印刷最大、技术能力最强的生产基地，通过智能规划建设，使其集规模生产能力和低成本生产能力于一身，把新基地建设成为行业内印刷包装业智能工厂典范。

工程概况

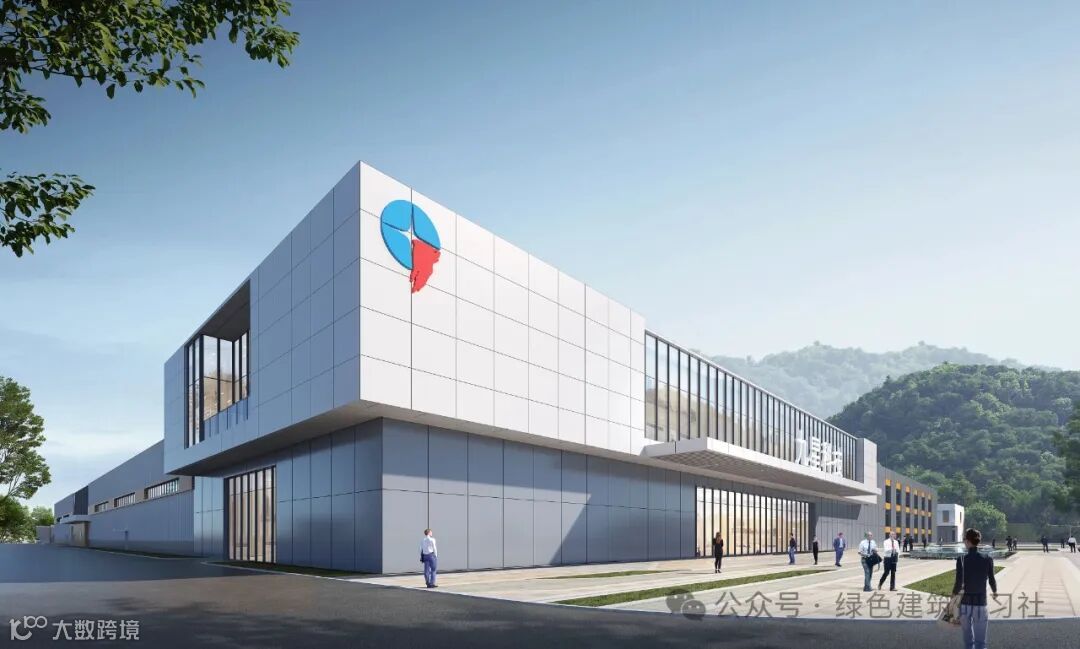

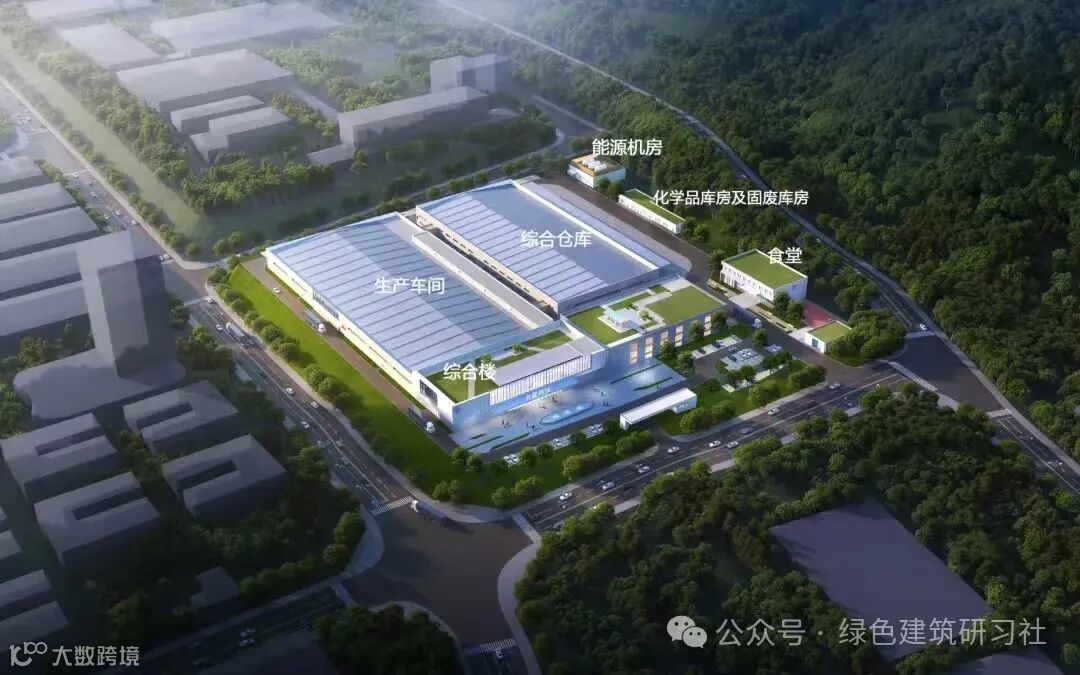

九星印刷郴州基地位于湖南省郴州经济开发区，西侧为郴州经济开发区创新创业园，北侧为已建成的华润三九华南制造中心，东侧为山地。南临高科路，西邻新园路。项目由1栋生产车间、1栋综合仓库（改造）、1栋食堂、1栋化学品库房及固废库房、1栋能源机房、1栋接待室、1栋门卫共7栋建筑单体组成。总建筑面积为42258.72m²，其中计容面积41644.05m²。空调能源机房位于基地东北角，能源机房供能面积29879.11m²，蓄冷池位于能源站的负一层，与消防水池合用；厂房和仓库钢结构屋顶采用BIPV光伏形式；电化学储能布置在食堂和固废堆场之间的室外空地。

根据项目建设地点、建设条件、区位优势和国家相关政策，针对工业厂房工业设备多，用电负荷大、且建筑层高相对较低和占地面积大，建筑屋顶设置光伏发电系统，采用“自发自用，余电上网”的模式，自用部分主要供给空调主机设备和印刷设备。

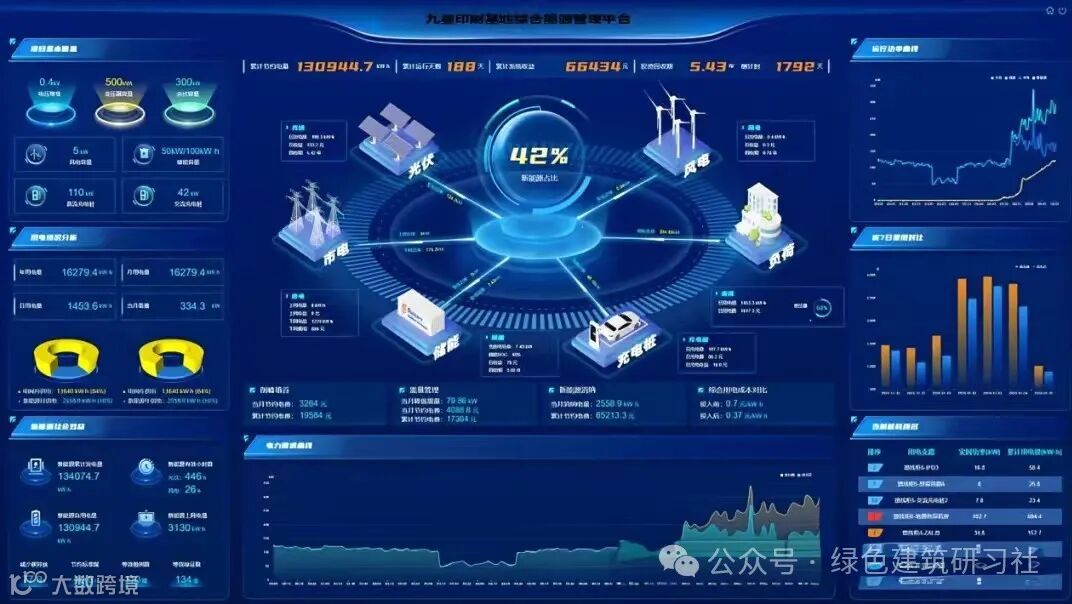

利用峰谷电价差，设置电化学储能装置，减小园区用电费用，提高经济效益。根据厂房内部设备散热大的特点，空调末端方案采用温湿度独立控制系统，空调冷热源系统建设为高效空调机房，综合系统能效比大于高效机房建设标准要求，并设置与消防水池合用的水蓄冷系统，减小空调系统运行费用。室外地面停车采用光伏发电充电桩系统，整个项目建设新型电力系统智慧调节平台。

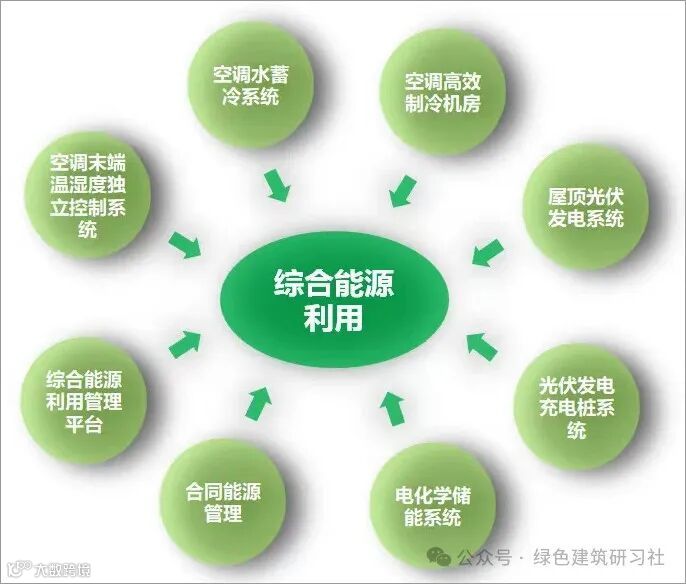

通过建设光伏发电系统、电化学储能、末端空调温湿度独立控制系统、空调高效制冷机房和水蓄冷空调系统等方案，减小工业厂房用能费用，通过售电、空调冷热来获得经济效益，并通过初投资估算、经济测算和财务评价，核定售能单价，确定华润电力和九星印刷的合作模式。

设计亮点

01 高效制冷机房

相关数据显示，国内67个不同城市以水冷离心或螺杆机为冷源的制冷机房实际全年运行能效结果，制冷机房系统综合能效比普遍低于4.0，大部分机房综合能效在3.0～4.0之间。

本项目由于印刷厂设备多，功率大，导致室内空调显热负荷占比大，室内潜热负荷相对来说非常小，通过冷负荷构成分析，空调末端方案拟采用温湿度独立控制系统，即空调室内显热负荷采用高温冷源（15~17℃）进行处理，新风冷负荷+室内潜热负荷采用常规空调冷冻水（5~7℃）进行处理，高温冷源采用磁悬浮离心机组，运行工况机组性能系数COP达到8.0，综合部分负荷能效NPLV达到19.9，远远大于常规冷水机组的能效，从而使得高温冷源机组能效得到大幅度提高，避免热湿联合处理导致的能量利用品位上的浪费。从而使得空调系统综合能效比远超预设目标（系统COP不低于5.0）。

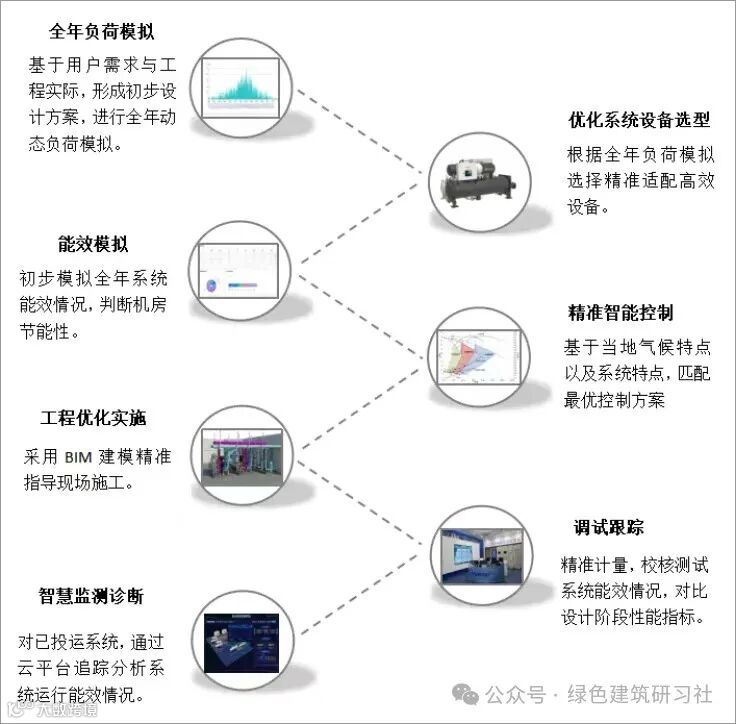

高效机房的实施步骤主要包括7个方面：建筑空调负荷动态全年模拟分析、系统优化及设备选型、系统能效模拟、精准智能控制、工程实施优化、调试与跟踪、智能监测诊断，要达到目标值，7个环节的把控缺一不可。

02 水蓄冷空调系统

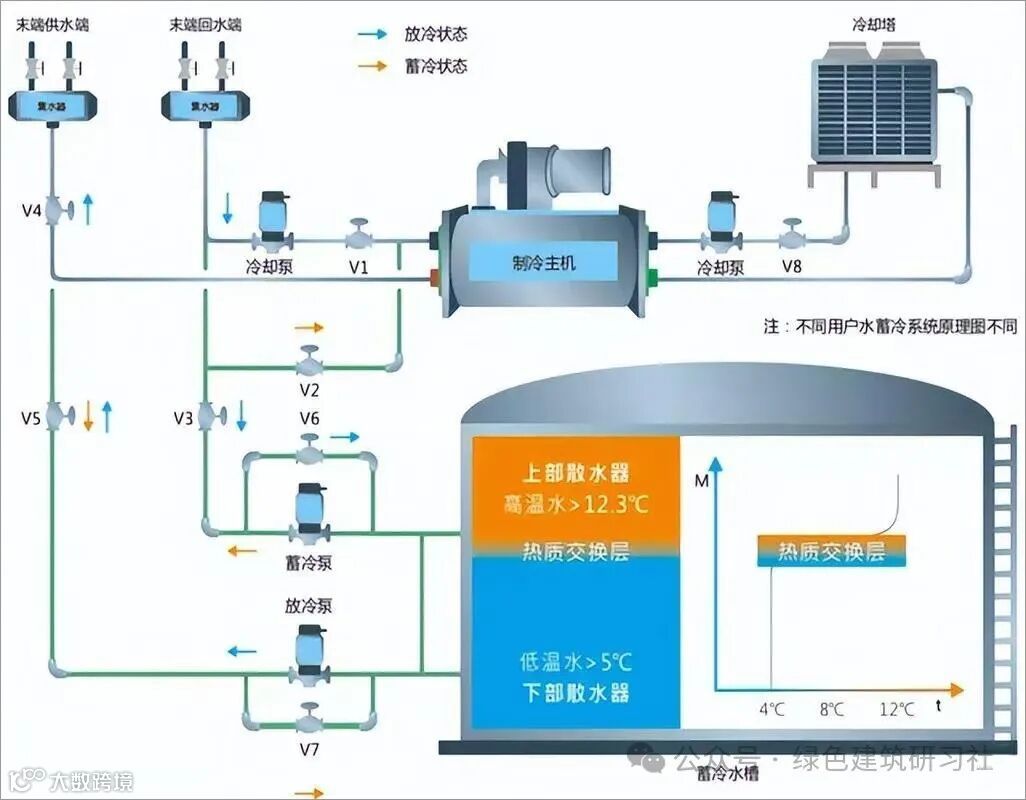

项目充分利用湖南省峰谷电价差政策设置蓄冷系统，制冷机组在夜间电力低谷时段运行，储存冷量，白天用电高峰时段，用储存的冷量来供应全部或部分空调负荷，少开或不开制冷机。能减小空调机组的装机容量，减少设备初投资，还能减小企业年运行费用，同时对城市电网具有明显的 “移峰填谷”的作用，社会效益显著。

03 光伏发电系统

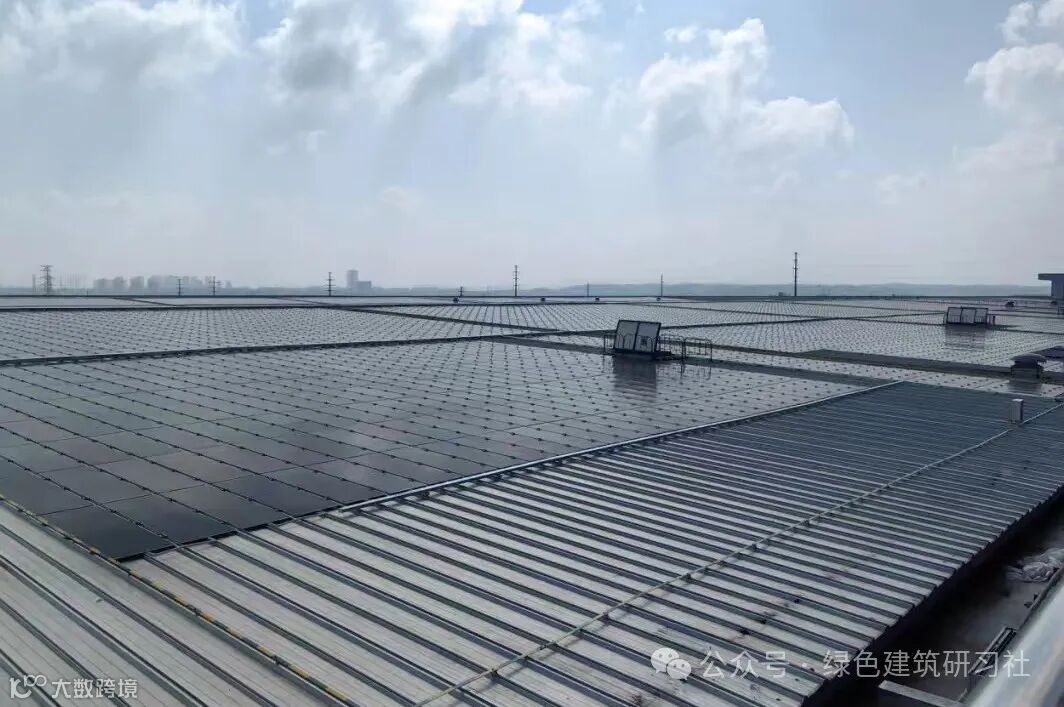

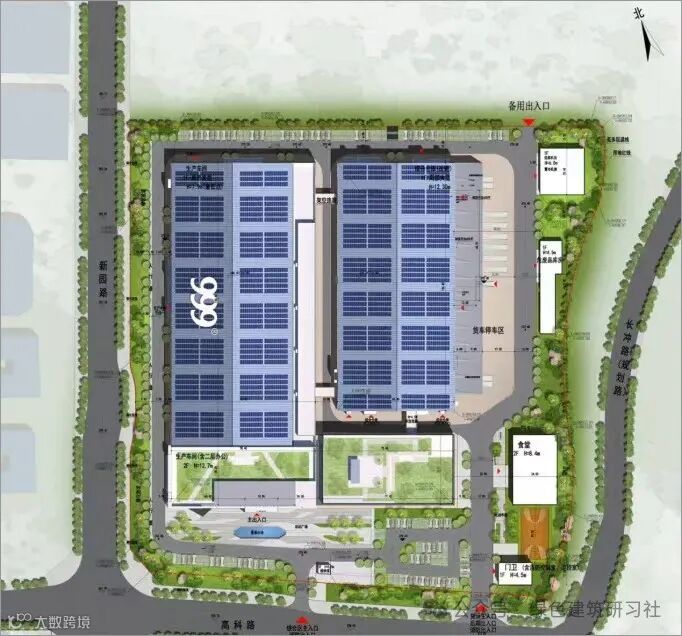

项目所在地湖南郴州多年太阳辐照量为4203.4MJ/m²，等级属于C类“丰富”，稳定度RW值为0.3，太阳能资源稳定度等级属于C类“一般”。太阳能资源具有较好的开发前景。本项目利用厂房、综合仓库等建筑屋顶设置屋顶光伏发电系统，厂房和仓库钢结构屋顶采用长寿命的建筑光伏一体化系统（BIPV）设计，其他混凝土结构屋顶采用倾角安装，同时结合地面充电桩建设BIPV车棚，创新采用大尺寸双面高效组件应用，光伏发电系统总功率4.15MW，年发电量约为365.7万kWh。本项目拟采用“自发自用，余电上网”的模式，经计算分析，自用比例按95%考虑，上网比例按5%考虑，本项目综合自用电价约0.77元/kWh。

04 光伏发电充电桩系统

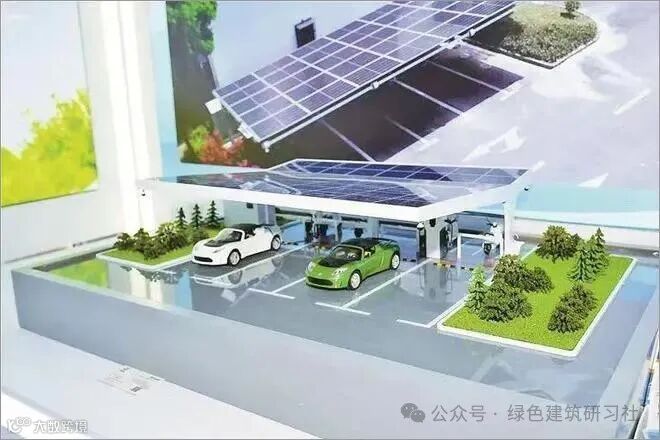

本项目地面机动车停车位总计132个，按照湖南省的有关规定，本项目充电桩设计按照不低于30%的比例设置，机动车充电桩采用快慢结合方式，根据厂区工艺布置，在生活区设置43个7kVA交流充电桩，采用有序充电方式，主要服务职工及客户小车充电，在北面货车停放区域设置4个60kW直流充电桩，采用“VtG”车网互动方式服务厂区货车。同时为了满足车间大量VGA机器人的充电需求，在主厂房及综合仓库分散设置3个VGA机器人专用充电区。

05 电化学储能

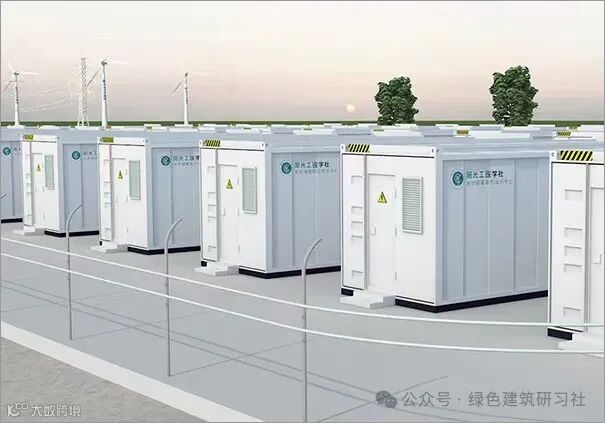

本项目主工艺采用两班制连续24小时生产，且项目工商业峰谷价差较大，具有良好的发展工商业储能的条件，但是印刷业对于消防的要求极高，经综合分析比较拟在食堂和固废堆场之间的安全区域内设置1MW/2MWh集中式电化学储能，采用集装箱式，实现对厂区两充两放，支撑厂区新型电力系统调节。

06 合同能源管理

合同能源管理公司——华润电力公司利用九星印刷郴州基地，计划打造成一个零碳园区。华润电力与华润九星印刷签署合作协议，华润九星印刷委托华润电力将能源费用进行管理，综合能源利用设施由华润电力进行建设、拥有和运营，计划打造成华润电力在建筑节能的新型示范基地。

能源管理合同在实施节能项目的企业（用户）与专门的节能服务公司（EMC公司）之间签订，它有助于推动节能项目的实施。EMC公司与愿意进行节能改造的客户签订节能服务合同，向客户提供能源审计、可行性研究、项目设计、项目融资、设备和材料采购、工程施工、人员培训、节能量检测、改造系统的运行、维护和管理等服务。在合同期节能服务公司与客户企业分享节能效益，并由此得到应回收的投资和合理的利润。

社会效益

随着能源转型和电力体制改革的加速，能源、电力和用户之间的联系日益紧密。我国能源消费结构和用能成本效率问题显著，综合能源服务的重要性日益凸显。它能提高能效、降低企业成本，推动能源供给侧改革，增强国际竞争力，满足人民需求，促进高质量发展。综合能源服务促进清洁能源发展，解决电网调峰能力不足问题，推动能源互联网与相关技术融合，打破行业界限，提高清洁能源比例，实现清洁低碳能源生态圈。此外，它还能提升社会能效水平，开拓增值服务，抑制不合理消费，降低设备能耗，调整用能结构，推动行业转型，优化城市规划。

来源：长沙市规划设计院
