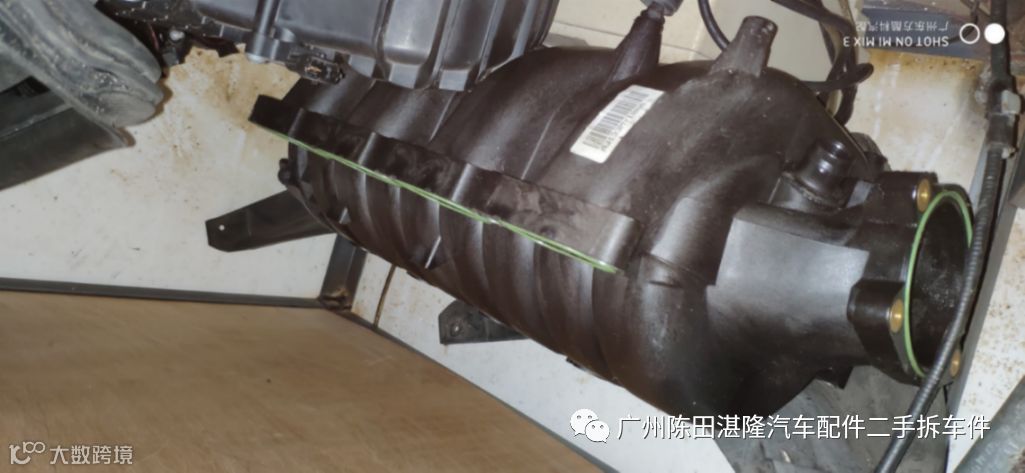

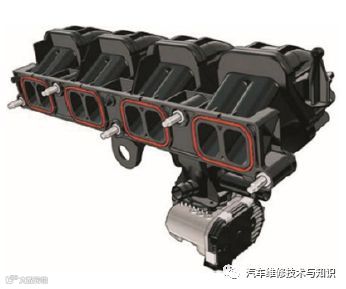

空气经过节气门体进入进气歧管，由于很小的障碍物都对气流产生阻碍，所以进气歧管需要内部光滑，有的车型采用复合材料使进气歧管内部更加光滑，保证尽量多的空气进入到气缸里面。进气歧管外形如下图所示。
一、拆卸进气管总成

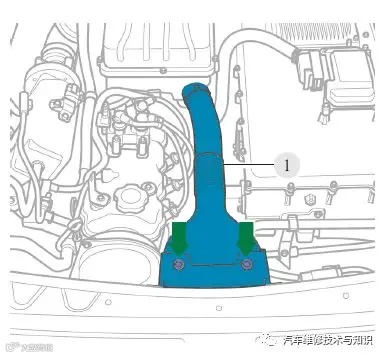

旋出进气管总成1的固定螺栓（箭头）。取出进气管总成1。螺栓拧紧力矩：（10±2）N·m。▼
安装：安装大体以倒序进行
二、拆卸空气管总成
01 关闭点火开关及所有用电器。

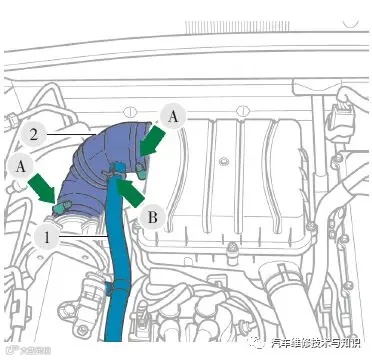

02 松开卡箍（箭头B），脱开曲轴箱通风管1与空气管总成2连接▼
03 旋松卡箍（箭头A），拆下空气管总成2。
安装：安装大体以倒序进行。
三、拆卸进气歧管上部总成
拆卸步骤：
01 关闭点火开关及所有用电器。
02 断开蓄电池负极接线柱。
03 拆卸手动维修开关。
04 拆卸电子节气门体。
05 拆卸进气温度压力传感器。

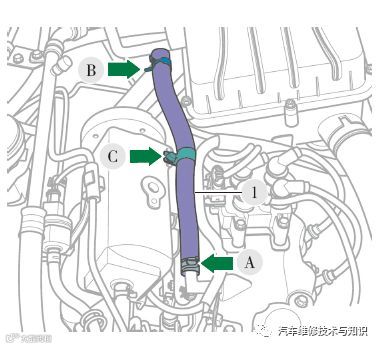

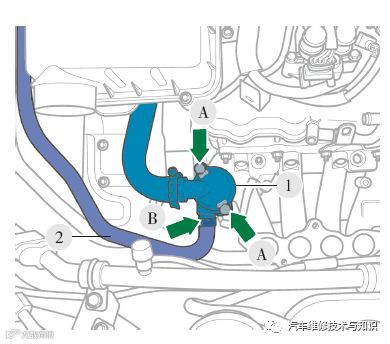

06 松开卡箍（箭头A、箭头C），旋出曲轴箱通风管支架固定螺栓（箭头B），取下曲轴箱通风管1。螺栓（箭头B）拧紧力矩：（10±2）N·m。▼

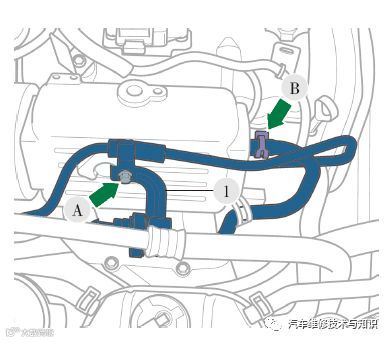

07 松开卡箍（箭头A），脱开PCV阀通气管1与进气歧管上部总成连接。旋出进气歧管支承板固定螺栓（箭头B）。螺栓（箭头B）拧紧力矩：（19±2）N·m。▼
08 松开卡箍（箭头B），脱开炭罐控制阀出气软管与进气歧管上部总成连接。▼
09 旋出炭罐控制阀支架螺栓（箭头A），移开炭罐控制阀支架及炭罐出气软管1。螺栓（箭头A）拧紧力矩：（10±2）N·m。

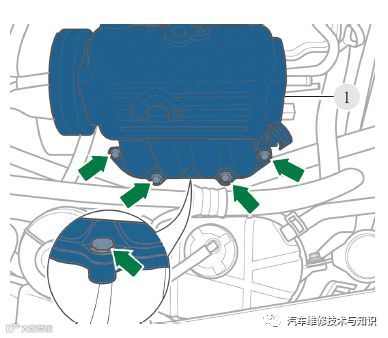

10 旋出进气歧管上部总成固定螺栓（箭头），取出进气歧管上部总成1。螺栓拧紧力矩：（19±2）N·m。▼
提示：
· 拆卸进气歧管上部总成时，要注意保持拆装区域的整洁。
· 取出进气歧管上部总成后，注意密封进气歧管总成，防止杂质进入孔道。
安装：安装大体以倒序进行。
注意：
· 检查进气歧管内是否有异物，并清除。
· 排气歧管上部总成与排气歧管下部总成结合面须涂一层密封胶，以确保结合面不漏气。
四、拆卸进气歧管下部总成
拆卸步骤：
01 关闭点火开关及所有用电器。
02 断开蓄电池负极接线柱。
03 拆卸手动维修开关，拆卸进气歧管上部总成。
04 按压快装接头锁销（箭头A），拔出发动机进油软管1。断开喷油器总成插头（箭头B）。▼

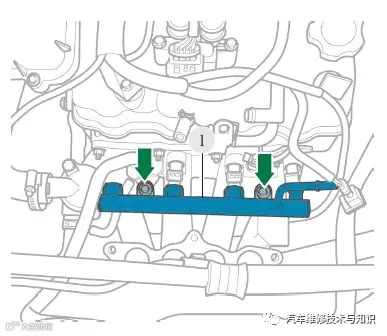

05 旋出燃油导轨总成固定螺栓（箭头），取出燃油导轨总成1。螺栓拧紧力矩：（16±2）N·m。▼

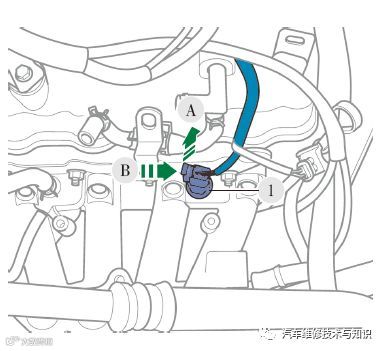

06 沿箭头A方向拉出插头卡销。沿箭头B方向按压插头，断开水温传感器插头。旋出水温传感器总成1。水温传感器拧紧力矩：（13±2）N·m。▼

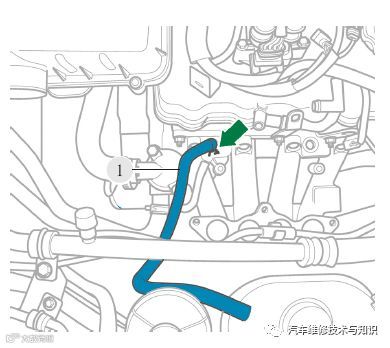

07 松开卡箍（箭头），脱开膨胀箱回水软管1与进气歧管下部总成连接。▼
08 松开卡箍（箭头B），脱开暖风进水管2与进气歧管下部总成连接。旋出螺栓（箭头A），脱开节温器盖1与进气歧管下部总成连接。螺栓（箭头A）拧紧力矩：（20±5）N·m。▼

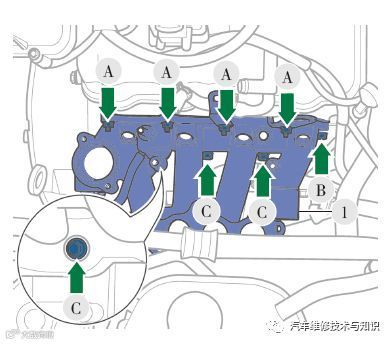

09 旋出进气歧管下部总成固定螺母（箭头A）、固定螺栓（箭头B、箭头C）。取出进气歧管下部总成1。螺母（箭头A、箭头B、箭头C）拧紧力矩：（20±2）N·m。▼
提示：
· 拆卸进气歧管总成时，要注意保持拆装区域的整洁。
· 取出进气歧管下部总成后，注意密封进气歧管总成，防止杂质进入孔道。
· 脱开燃油管路连接位置时，应在连接位置放置抹布，然后小心脱开连接处释放燃油压力。
安装：安装大体以倒序进行。
注意：
· 检查进气歧管内是否有异物，并清除。
· 检查进气歧管连接处是否漏气，必要时更换。
· 更换进气歧管密封圈。
五、拆卸进气温度压力传感器
拆卸步骤：
01 关闭点火开关及所有用电器。

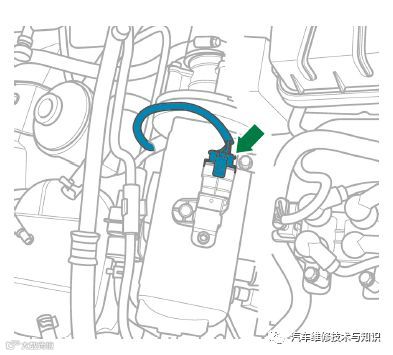

02 断开蓄电池负极接线柱，断开进气温度压力传感器插头（箭头）。▼

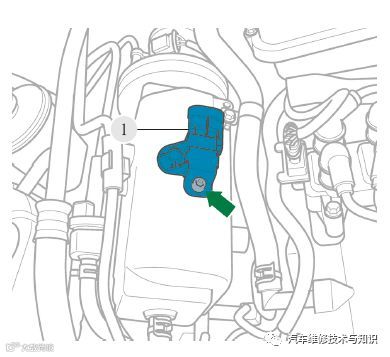

03 旋出进气温度压力传感器固定螺栓（箭头），取出进气温度压力传感器1。螺栓拧紧力矩：（10±2）N·m。▼
安装：安装大体以倒序进行。
注意：
· 安装前清除进气温度压力传感器上的杂质。
· 更换进气温度压力传感器密封圈。
